Інструмент магнітний багатофункціональний для діагностики і видалення металевих феромагнітних сторонніх тіл

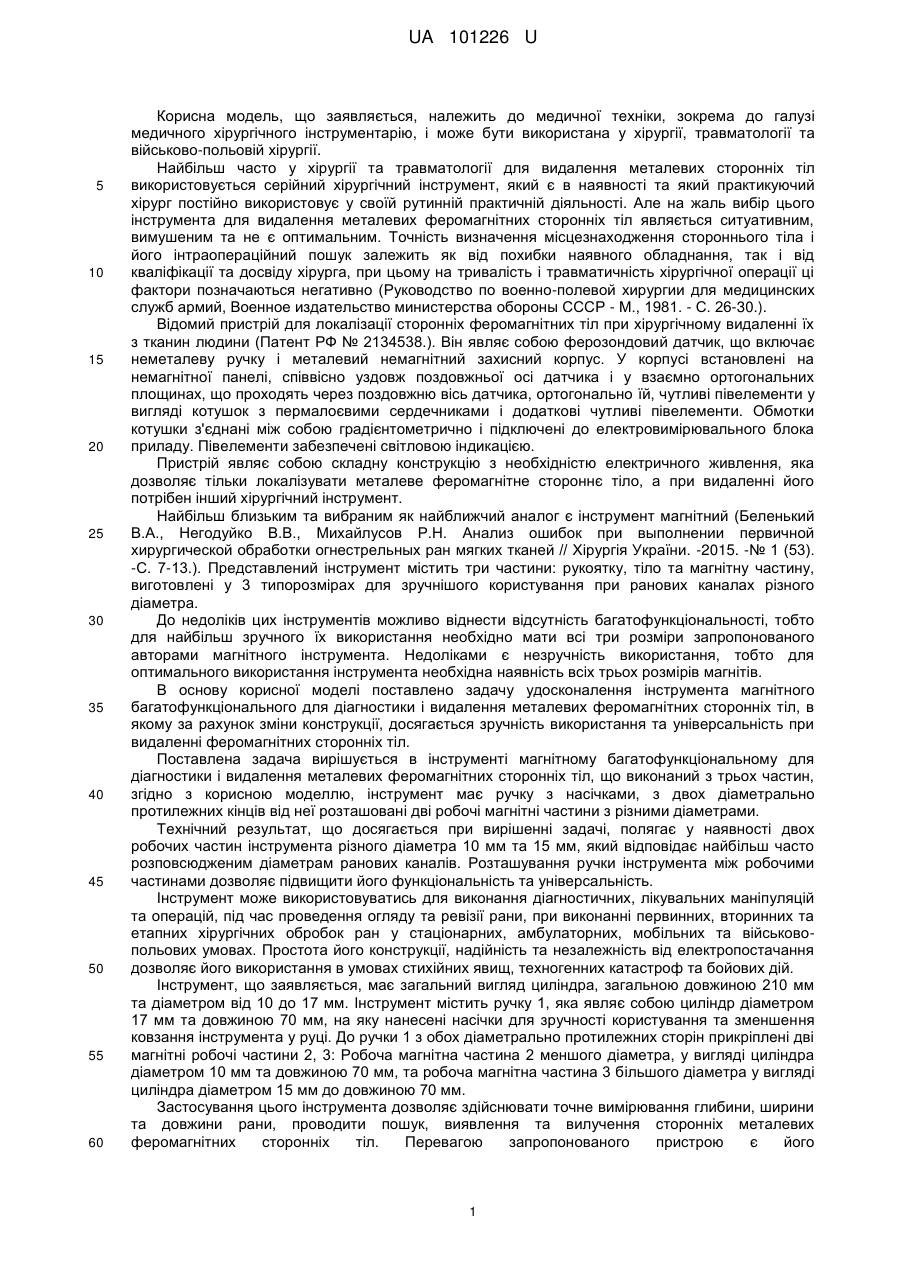

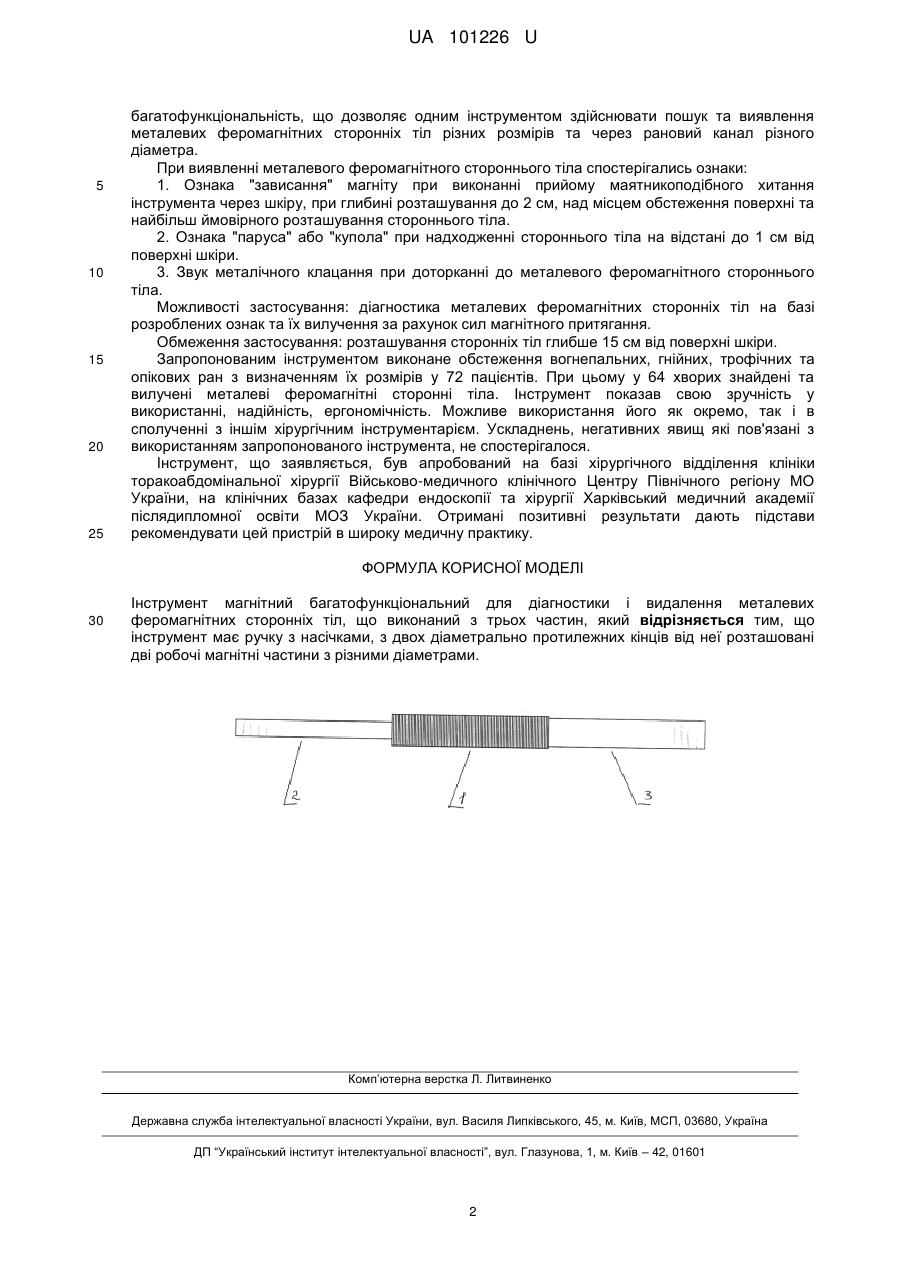

Реферат: Інструмент магнітний багатофункціональний для діагностики і видалення металевих феромагнітних сторонніх тіл виконаний з трьох частин і має ручку з насічками, з двох діаметрально протилежних кінців від неї розташовані дві робочі магнітні частини з різними діаметрами. UA 101226 U (54) ІНСТРУМЕНТ МАГНІТНИЙ БАГАТОФУНКЦІОНАЛЬНИЙ ДЛЯ ДІАГНОСТИКИ І ВИДАЛЕННЯ МЕТАЛЕВИХ ФЕРОМАГНІТНИХ СТОРОННІХ ТІЛ UA 101226 U UA 101226 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель, що заявляється, належить до медичної техніки, зокрема до галузі медичного хірургічного інструментарію, і може бути використана у хірургії, травматології та військово-польовій хірургії. Найбільш часто у хірургії та травматології для видалення металевих сторонніх тіл використовується серійний хірургічний інструмент, який є в наявності та який практикуючий хірург постійно використовує у своїй рутинній практичній діяльності. Але на жаль вибір цього інструмента для видалення металевих феромагнітних сторонніх тіл являється ситуативним, вимушеним та не є оптимальним. Точність визначення місцезнаходження стороннього тіла і його інтраопераційний пошук залежить як від похибки наявного обладнання, так і від кваліфікації та досвіду хірурга, при цьому на тривалість і травматичність хірургічної операції ці фактори позначаються негативно (Руководство по военно-полевой хирургии для медицинских служб армий, Военное издательство министерства обороны СССР - М., 1981. - С. 26-30.). Відомий пристрій для локалізації сторонніх феромагнітних тіл при хірургічному видаленні їх з тканин людини (Патент РФ № 2134538.). Він являє собою ферозондовий датчик, що включає неметалеву ручку і металевий немагнітний захисний корпус. У корпусі встановлені на немагнітної панелі, співвісно уздовж поздовжньої осі датчика і у взаємно ортогональних площинах, що проходять через поздовжню вісь датчика, ортогонально їй, чутливі півелементи у вигляді котушок з пермалоєвими сердечниками і додаткові чутливі півелементи. Обмотки котушки з'єднані між собою градієнтометрично і підключені до електровимірювального блока приладу. Півелементи забезпечені світловою індикацією. Пристрій являє собою складну конструкцію з необхідністю електричного живлення, яка дозволяє тільки локалізувати металеве феромагнітне стороннє тіло, а при видаленні його потрібен інший хірургічний інструмент. Найбільш близьким та вибраним як найближчий аналог є інструмент магнітний (Беленький В.А., Негодуйко В.В., Михайлусов Р.Н. Анализ ошибок при выполнении первичной хирургической обработки огнестрельных ран мягких тканей // Хірургія України. -2015. -№ 1 (53). -С. 7-13.). Представлений інструмент містить три частини: рукоятку, тіло та магнітну частину, виготовлені у 3 типорозмірах для зручнішого користування при ранових каналах різного діаметра. До недоліків цих інструментів можливо віднести відсутність багатофункціональності, тобто для найбільш зручного їх використання необхідно мати всі три розміри запропонованого авторами магнітного інструмента. Недоліками є незручність використання, тобто для оптимального використання інструмента необхідна наявність всіх трьох розмірів магнітів. В основу корисної моделі поставлено задачу удосконалення інструмента магнітного багатофункціонального для діагностики і видалення металевих феромагнітних сторонніх тіл, в якому за рахунок зміни конструкції, досягається зручність використання та універсальність при видаленні феромагнітних сторонніх тіл. Поставлена задача вирішується в інструменті магнітному багатофункціональному для діагностики і видалення металевих феромагнітних сторонніх тіл, що виконаний з трьох частин, згідно з корисною моделлю, інструмент має ручку з насічками, з двох діаметрально протилежних кінців від неї розташовані дві робочі магнітні частини з різними діаметрами. Технічний результат, що досягається при вирішенні задачі, полягає у наявності двох робочих частин інструмента різного діаметра 10 мм та 15 мм, який відповідає найбільш часто розповсюдженим діаметрам ранових каналів. Розташування ручки інструмента між робочими частинами дозволяє підвищити його функціональність та універсальність. Інструмент може використовуватись для виконання діагностичних, лікувальних маніпуляцій та операцій, під час проведення огляду та ревізії рани, при виконанні первинних, вторинних та етапних хірургічних обробок ран у стаціонарних, амбулаторних, мобільних та військовопольових умовах. Простота його конструкції, надійність та незалежність від електропостачання дозволяє його використання в умовах стихійних явищ, техногенних катастроф та бойових дій. Інструмент, що заявляється, має загальний вигляд циліндра, загальною довжиною 210 мм та діаметром від 10 до 17 мм. Інструмент містить ручку 1, яка являє собою циліндр діаметром 17 мм та довжиною 70 мм, на яку нанесені насічки для зручності користування та зменшення ковзання інструмента у руці. До ручки 1 з обох діаметрально протилежних сторін прикріплені дві магнітні робочі частини 2, 3: Робоча магнітна частина 2 меншого діаметра, у вигляді циліндра діаметром 10 мм та довжиною 70 мм, та робоча магнітна частина 3 більшого діаметра у вигляді циліндра діаметром 15 мм до довжиною 70 мм. Застосування цього інструмента дозволяє здійснювати точне вимірювання глибини, ширини та довжини рани, проводити пошук, виявлення та вилучення сторонніх металевих феромагнітних сторонніх тіл. Перевагою запропонованого пристрою є його 1 UA 101226 U 5 10 15 20 25 багатофункціональність, що дозволяє одним інструментом здійснювати пошук та виявлення металевих феромагнітних сторонніх тіл різних розмірів та через рановий канал різного діаметра. При виявленні металевого феромагнітного стороннього тіла спостерігались ознаки: 1. Ознака "зависання" магніту при виконанні прийому маятникоподібного хитання інструмента через шкіру, при глибині розташування до 2 см, над місцем обстеження поверхні та найбільш ймовірного розташування стороннього тіла. 2. Ознака "паруса" або "купола" при надходженні стороннього тіла на відстані до 1 см від поверхні шкіри. 3. Звук металічного клацання при доторканні до металевого феромагнітного стороннього тіла. Можливості застосування: діагностика металевих феромагнітних сторонніх тіл на базі розроблених ознак та їх вилучення за рахунок сил магнітного притягання. Обмеження застосування: розташування сторонніх тіл глибше 15 см від поверхні шкіри. Запропонованим інструментом виконане обстеження вогнепальних, гнійних, трофічних та опікових ран з визначенням їх розмірів у 72 пацієнтів. При цьому у 64 хворих знайдені та вилучені металеві феромагнітні сторонні тіла. Інструмент показав свою зручність у використанні, надійність, ергономічність. Можливе використання його як окремо, так і в сполученні з іншім хірургічним інструментарієм. Ускладнень, негативних явищ які пов'язані з використанням запропонованого інструмента, не спостерігалося. Інструмент, що заявляється, був апробований на базі хірургічного відділення клініки торакоабдомінальної хірургії Військово-медичного клінічного Центру Північного регіону МО України, на клінічних базах кафедри ендоскопії та хірургії Харківський медичний академії післядипломної освіти МОЗ України. Отримані позитивні результати дають підстави рекомендувати цей пристрій в широку медичну практику. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 30 Інструмент магнітний багатофункціональний для діагностики і видалення металевих феромагнітних сторонніх тіл, що виконаний з трьох частин, який відрізняється тим, що інструмент має ручку з насічками, з двох діаметрально протилежних кінців від неї розташовані дві робочі магнітні частини з різними діаметрами. Комп’ютерна верстка Л. Литвиненко Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
