Інструмент для обстеження та вимірювання ранового каналу

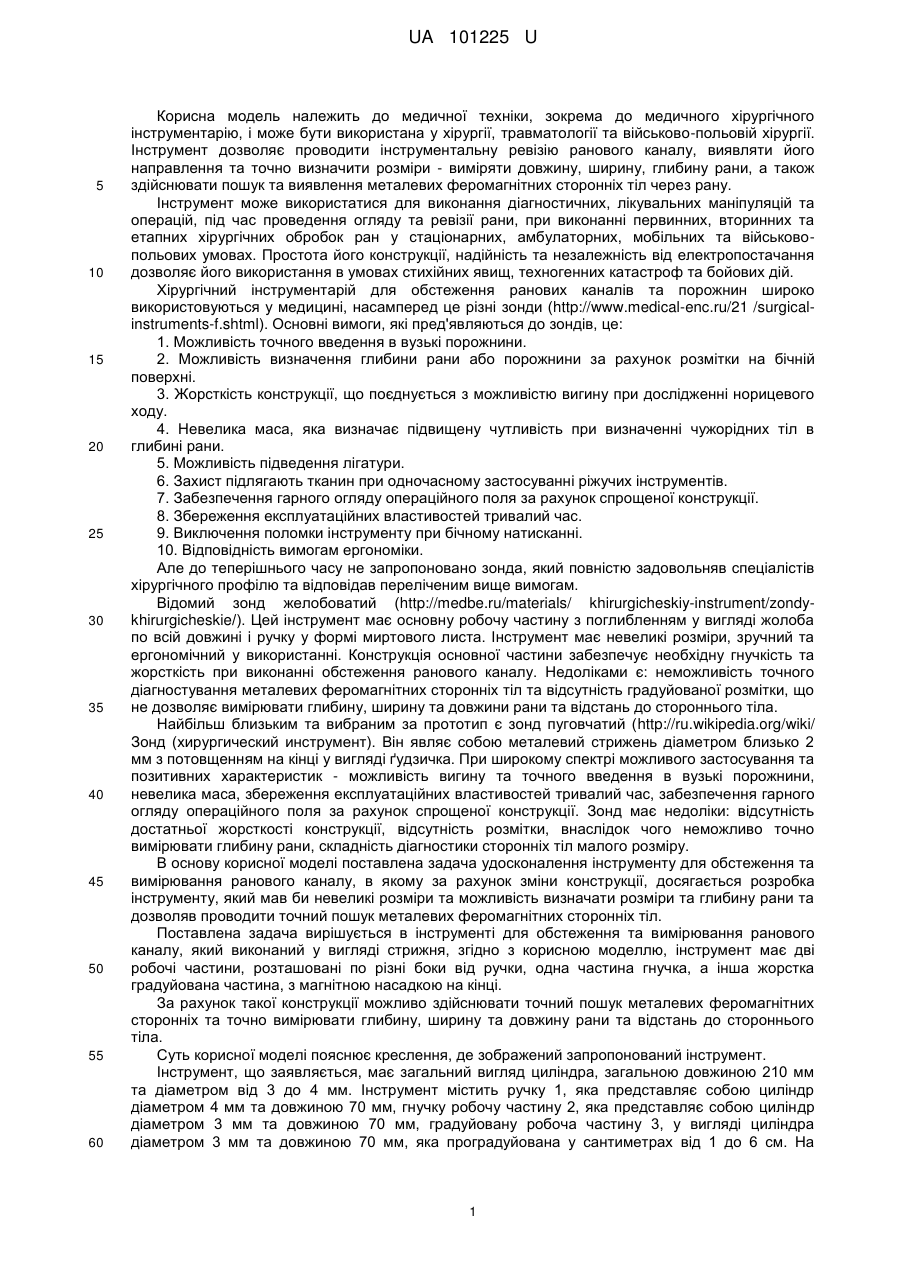

Реферат: Інструмент для обстеження та вимірювання ранового каналу виконаний у вигляді стрижня і має дві робочі частини, розташовані по різні боки від ручки, одна частина гнучка, а інша жорстка градуйована частина, з магнітною насадкою на кінці. UA 101225 U (54) ІНСТРУМЕНТ ДЛЯ ОБСТЕЖЕННЯ ТА ВИМІРЮВАННЯ РАНОВОГО КАНАЛУ UA 101225 U UA 101225 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до медичної техніки, зокрема до медичного хірургічного інструментарію, і може бути використана у хірургії, травматології та військово-польовій хірургії. Інструмент дозволяє проводити інструментальну ревізію ранового каналу, виявляти його направлення та точно визначити розміри - виміряти довжину, ширину, глибину рани, а також здійснювати пошук та виявлення металевих феромагнітних сторонніх тіл через рану. Інструмент може використатися для виконання діагностичних, лікувальних маніпуляцій та операцій, під час проведення огляду та ревізії рани, при виконанні первинних, вторинних та етапних хірургічних обробок ран у стаціонарних, амбулаторних, мобільних та військовопольових умовах. Простота його конструкції, надійність та незалежність від електропостачання дозволяє його використання в умовах стихійних явищ, техногенних катастроф та бойових дій. Хірургічний інструментарій для обстеження ранових каналів та порожнин широко використовуються у медицині, насамперед це різні зонди (http://www.medical-enc.ru/21 /surgicalinstruments-f.shtml). Основні вимоги, які пред'являються до зондів, це: 1. Можливість точного введення в вузькі порожнини. 2. Можливість визначення глибини рани або порожнини за рахунок розмітки на бічній поверхні. 3. Жорсткість конструкції, що поєднується з можливістю вигину при дослідженні норицевого ходу. 4. Невелика маса, яка визначає підвищену чутливість при визначенні чужорідних тіл в глибині рани. 5. Можливість підведення лігатури. 6. Захист підлягають тканин при одночасному застосуванні ріжучих інструментів. 7. Забезпечення гарного огляду операційного поля за рахунок спрощеної конструкції. 8. Збереження експлуатаційних властивостей тривалий час. 9. Виключення поломки інструменту при бічному натисканні. 10. Відповідність вимогам ергономіки. Але до теперішнього часу не запропоновано зонда, який повністю задовольняв спеціалістів хірургічного профілю та відповідав переліченим вище вимогам. Відомий зонд желобоватий (http://medbe.ru/materials/ khirurgicheskiy-instrument/zondykhirurgicheskie/). Цей інструмент має основну робочу частину з поглибленням у вигляді жолоба по всій довжині і ручку у формі миртового листа. Інструмент має невеликі розміри, зручний та ергономічний у використанні. Конструкція основної частини забезпечує необхідну гнучкість та жорсткість при виконанні обстеження ранового каналу. Недоліками є: неможливість точного діагностування металевих феромагнітних сторонніх тіл та відсутність градуйованої розмітки, що не дозволяє вимірювати глибину, ширину та довжини рани та відстань до стороннього тіла. Найбільш близьким та вибраним за прототип є зонд пуговчатий (http://ru.wikipedia.org/wiki/ Зонд (хирургический инструмент). Він являє собою металевий стрижень діаметром близько 2 мм з потовщенням на кінці у вигляді ґудзичка. При широкому спектрі можливого застосування та позитивних характеристик - можливість вигину та точного введення в вузькі порожнини, невелика маса, збереження експлуатаційних властивостей тривалий час, забезпечення гарного огляду операційного поля за рахунок спрощеної конструкції. Зонд має недоліки: відсутність достатньої жорсткості конструкції, відсутність розмітки, внаслідок чого неможливо точно вимірювати глибину рани, складність діагностики сторонніх тіл малого розміру. В основу корисної моделі поставлена задача удосконалення інструменту для обстеження та вимірювання ранового каналу, в якому за рахунок зміни конструкції, досягається розробка інструменту, який мав би невеликі розміри та можливість визначати розміри та глибину рани та дозволяв проводити точний пошук металевих феромагнітних сторонніх тіл. Поставлена задача вирішується в інструменті для обстеження та вимірювання ранового каналу, який виконаний у вигляді стрижня, згідно з корисною моделлю, інструмент має дві робочі частини, розташовані по різні боки від ручки, одна частина гнучка, а інша жорстка градуйована частина, з магнітною насадкою на кінці. За рахунок такої конструкції можливо здійснювати точний пошук металевих феромагнітних сторонніх та точно вимірювати глибину, ширину та довжину рани та відстань до стороннього тіла. Суть корисної моделі пояснює креслення, де зображений запропонований інструмент. Інструмент, що заявляється, має загальний вигляд циліндра, загальною довжиною 210 мм та діаметром від 3 до 4 мм. Інструмент містить ручку 1, яка представляє собою циліндр діаметром 4 мм та довжиною 70 мм, гнучку робочу частину 2, яка представляє собою циліндр діаметром 3 мм та довжиною 70 мм, градуйовану робоча частину 3, у вигляді циліндра діаметром 3 мм та довжиною 70 мм, яка проградуйована у сантиметрах від 1 до 6 см. На 1 UA 101225 U 5 10 15 20 25 30 дистальній частини градуйованої робочої частини 3 інструменту розташована магнітна насадка 4 у вигляді циліндра, яка міцно та незнімно приєднана до градуйованої робочої частини 3, діаметр її 3 мм, довжина 5 мм. Застосування цього інструменту дозволяє здійснювати точне вимірювання глибини, ширини та довжини рани, проводити пошук та виявлення металевих феромагнітних сторонніх тіл та визначати точну відстань до них. Перевагою запропонованого пристрою є наявність у ньому магнітної насадки та градуйованої шкали, що дозволяє проводити точні вимірювання ширини, довжини та глибини ран, ранових каналів та порожнин, здійснювати пошук та виявлення металевих феромагнітних сторонніх тіл. При виявленні стороннього металевого феромагнітного тіла спостерігається ознаки: 1. Звук металічного клацання при доторканні до металевого феромагнітного стороннього тіла. 2. Ознака відхилення інструменту за рахунок сил магнітного притягання. Можливості застосування: вимірювання глибини ранового каналу, ширини та довжини рани, відстані до стороннього тіла до 7см. Обмеження застосування: глибина ранового каналу більш 7 см, розташування сторонніх тіл глибше 7 см. Запропонованим інструментом виконане обстеження вогнепальних, гнійних, трофічних та опікових ран з визначенням їх розмірів у 108 пацієнтів, при цьому у 31 хворого знайдені металеві феромагнітні сторонні тіла. Інструмент показав свою зручність у використанні, надійність, ергономічність. Можливе використання його як окремо так і в сполученні з іншім хірургічним інструментарієм. Ускладнень, негативних явищ, які пов'язані з використанням запропонованого інструменту, не спостерігалося. Інструмент, що заявляється, був апробований на базі хірургічного відділення клініки торакоабдомінальної хірургії Військово-медичного клінічного Центру Північного регіону МО України, на клінічних базах кафедри ендоскопії та хірургії Харківський медичний академії післядипломної освіти МОЗ України. Отримані позитивні результати дають підстави рекомендувати цей пристрій в широку медичну практику. ФОРМУЛА КОРИСНОЇ МОДЕЛІ Інструмент для обстеження та вимірювання ранового каналу, що виконаний у вигляді стрижня, який відрізняється тим, що інструмент має дві робочі частини, розташовані по різні боки від ручки, одна частина гнучка, а інша жорстка градуйована частина, з магнітною насадкою на кінці. Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
