Мобільний пристрій для подрібнення твердих органічних добрив та соломи

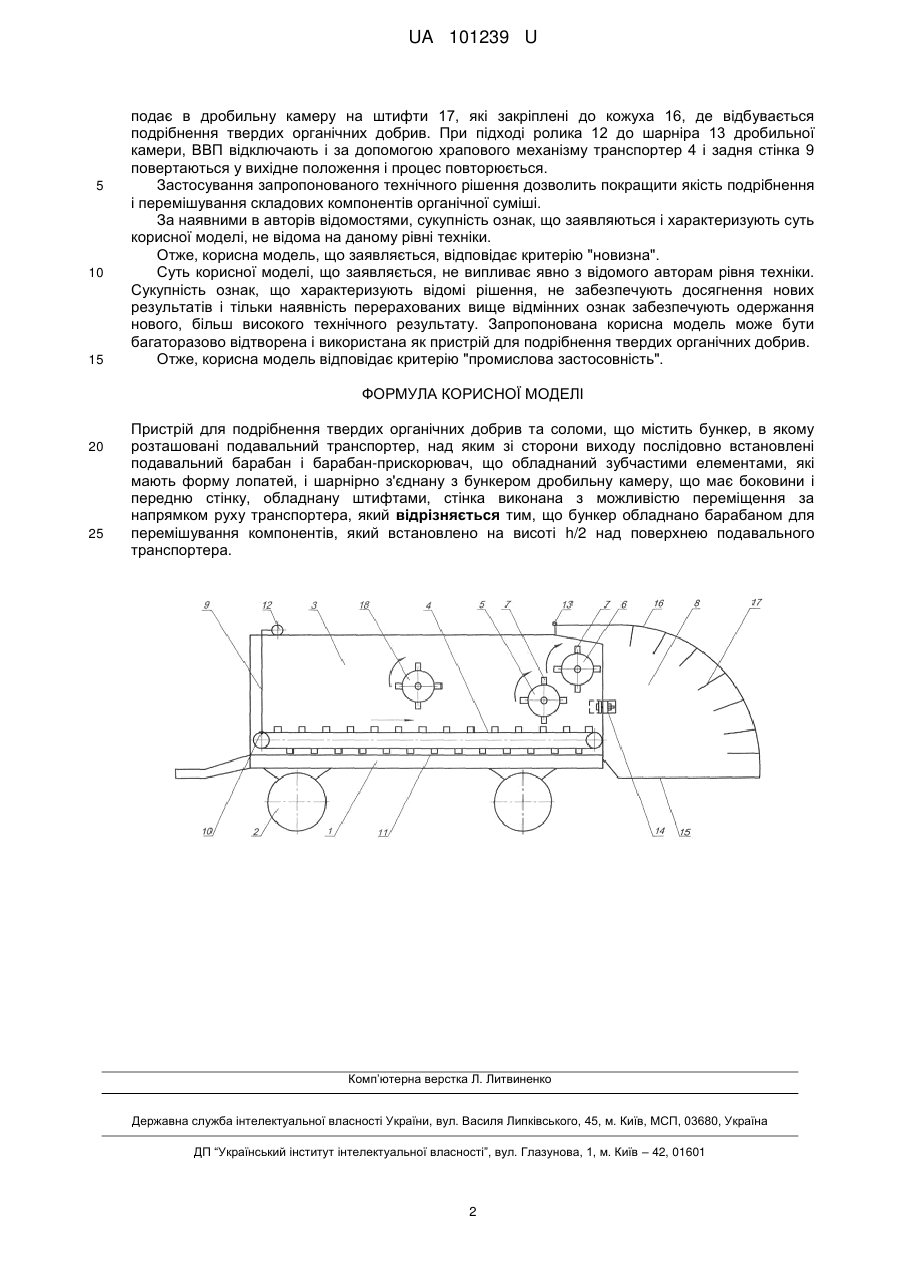

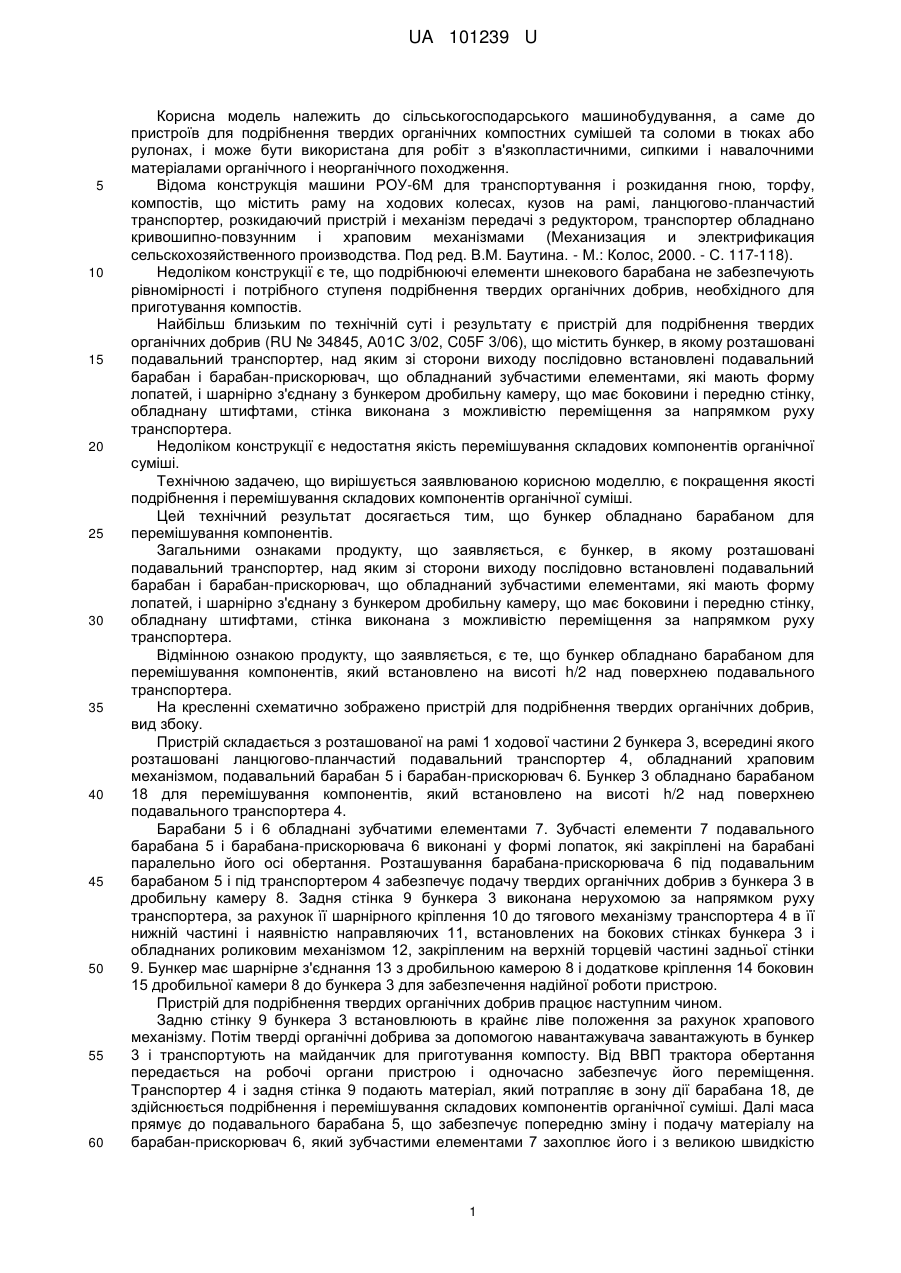

Реферат: Пристрій для подрібнення твердих органічних добрив та соломи, що містить бункер, в якому розташовані подавальний транспортер, над яким зі сторони виходу послідовно встановлені подавальний барабан і барабан-прискорювач, що обладнаний зубчастими елементами, які мають форму лопатей, і шарнірно з'єднану з бункером дробильну камеру, що має боковини і передню стінку, обладнану штифтами, стінка виконана з можливістю переміщення за напрямком руху транспортера. При цьому бункер обладнано барабаном для перемішування компонентів, який встановлено на висоті h/2 над поверхнею подавального транспортера. UA 101239 U (12) UA 101239 U UA 101239 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до сільськогосподарського машинобудування, а саме до пристроїв для подрібнення твердих органічних компостних сумішей та соломи в тюках або рулонах, і може бути використана для робіт з в'язкопластичними, сипкими і навалочними матеріалами органічного і неорганічного походження. Відома конструкція машини РОУ-6М для транспортування і розкидання гною, торфу, компостів, що містить раму на ходових колесах, кузов на рамі, ланцюгово-планчастий транспортер, розкидаючий пристрій і механізм передачі з редуктором, транспортер обладнано кривошипно-повзунним і храповим механізмами (Механизация и электрификация сельскохозяйственного производства. Под ред. В.М. Баутина. - М.: Колос, 2000. - С. 117-118). Недоліком конструкції є те, що подрібнюючі елементи шнекового барабана не забезпечують рівномірності і потрібного ступеня подрібнення твердих органічних добрив, необхідного для приготування компостів. Найбільш близьким по технічній суті і результату є пристрій для подрібнення твердих органічних добрив (RU № 34845, А01С 3/02, C05F 3/06), що містить бункер, в якому розташовані подавальний транспортер, над яким зі сторони виходу послідовно встановлені подавальний барабан і барабан-прискорювач, що обладнаний зубчастими елементами, які мають форму лопатей, і шарнірно з'єднану з бункером дробильну камеру, що має боковини і передню стінку, обладнану штифтами, стінка виконана з можливістю переміщення за напрямком руху транспортера. Недоліком конструкції є недостатня якість перемішування складових компонентів органічної суміші. Технічною задачею, що вирішується заявлюваною корисною моделлю, є покращення якості подрібнення і перемішування складових компонентів органічної суміші. Цей технічний результат досягається тим, що бункер обладнано барабаном для перемішування компонентів. Загальними ознаками продукту, що заявляється, є бункер, в якому розташовані подавальний транспортер, над яким зі сторони виходу послідовно встановлені подавальний барабан і барабан-прискорювач, що обладнаний зубчастими елементами, які мають форму лопатей, і шарнірно з'єднану з бункером дробильну камеру, що має боковини і передню стінку, обладнану штифтами, стінка виконана з можливістю переміщення за напрямком руху транспортера. Відмінною ознакою продукту, що заявляється, є те, що бункер обладнано барабаном для перемішування компонентів, який встановлено на висоті h/2 над поверхнею подавального транспортера. На кресленні схематично зображено пристрій для подрібнення твердих органічних добрив, вид збоку. Пристрій складається з розташованої на рамі 1 ходової частини 2 бункера 3, всередині якого розташовані ланцюгово-планчастий подавальний транспортер 4, обладнаний храповим механізмом, подавальний барабан 5 і барабан-прискорювач 6. Бункер 3 обладнано барабаном 18 для перемішування компонентів, який встановлено на висоті h/2 над поверхнею подавального транспортера 4. Барабани 5 і 6 обладнані зубчатими елементами 7. Зубчасті елементи 7 подавального барабана 5 і барабана-прискорювача 6 виконані у формі лопаток, які закріплені на барабані паралельно його осі обертання. Розташування барабана-прискорювача 6 під подавальним барабаном 5 і під транспортером 4 забезпечує подачу твердих органічних добрив з бункера 3 в дробильну камеру 8. Задня стінка 9 бункера 3 виконана нерухомою за напрямком руху транспортера, за рахунок її шарнірного кріплення 10 до тягового механізму транспортера 4 в її нижній частині і наявністю направляючих 11, встановлених на бокових стінках бункера 3 і обладнаних роликовим механізмом 12, закріпленим на верхній торцевій частині задньої стінки 9. Бункер має шарнірне з'єднання 13 з дробильною камерою 8 і додаткове кріплення 14 боковин 15 дробильної камери 8 до бункера 3 для забезпечення надійної роботи пристрою. Пристрій для подрібнення твердих органічних добрив працює наступним чином. Задню стінку 9 бункера 3 встановлюють в крайнє ліве положення за рахунок храпового механізму. Потім тверді органічні добрива за допомогою навантажувача завантажують в бункер 3 і транспортують на майданчик для приготування компосту. Від ВВП трактора обертання передається на робочі органи пристрою і одночасно забезпечує його переміщення. Транспортер 4 і задня стінка 9 подають матеріал, який потрапляє в зону дії барабана 18, де здійснюється подрібнення і перемішування складових компонентів органічної суміші. Далі маса прямує до подавального барабана 5, що забезпечує попередню зміну і подачу матеріалу на барабан-прискорювач 6, який зубчастими елементами 7 захоплює його і з великою швидкістю 1 UA 101239 U 5 10 15 подає в дробильну камеру на штифти 17, які закріплені до кожуха 16, де відбувається подрібнення твердих органічних добрив. При підході ролика 12 до шарніра 13 дробильної камери, ВВП відключають і за допомогою храпового механізму транспортер 4 і задня стінка 9 повертаються у вихідне положення і процес повторюється. Застосування запропонованого технічного рішення дозволить покращити якість подрібнення і перемішування складових компонентів органічної суміші. За наявними в авторів відомостями, сукупність ознак, що заявляються і характеризують суть корисної моделі, не відома на даному рівні техніки. Отже, корисна модель, що заявляється, відповідає критерію "новизна". Суть корисної моделі, що заявляється, не випливає явно з відомого авторам рівня техніки. Сукупність ознак, що характеризують відомі рішення, не забезпечують досягнення нових результатів і тільки наявність перерахованих вище відмінних ознак забезпечують одержання нового, більш високого технічного результату. Запропонована корисна модель може бути багаторазово відтворена і використана як пристрій для подрібнення твердих органічних добрив. Отже, корисна модель відповідає критерію "промислова застосовність". ФОРМУЛА КОРИСНОЇ МОДЕЛІ 20 25 Пристрій для подрібнення твердих органічних добрив та соломи, що містить бункер, в якому розташовані подавальний транспортер, над яким зі сторони виходу послідовно встановлені подавальний барабан і барабан-прискорювач, що обладнаний зубчастими елементами, які мають форму лопатей, і шарнірно з'єднану з бункером дробильну камеру, що має боковини і передню стінку, обладнану штифтами, стінка виконана з можливістю переміщення за напрямком руху транспортера, який відрізняється тим, що бункер обладнано барабаном для перемішування компонентів, який встановлено на висоті h/2 над поверхнею подавального транспортера. Комп’ютерна верстка Л. Литвиненко Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
