Пристрій для подрібнення твердих органічних добрив з боковим формування бурта

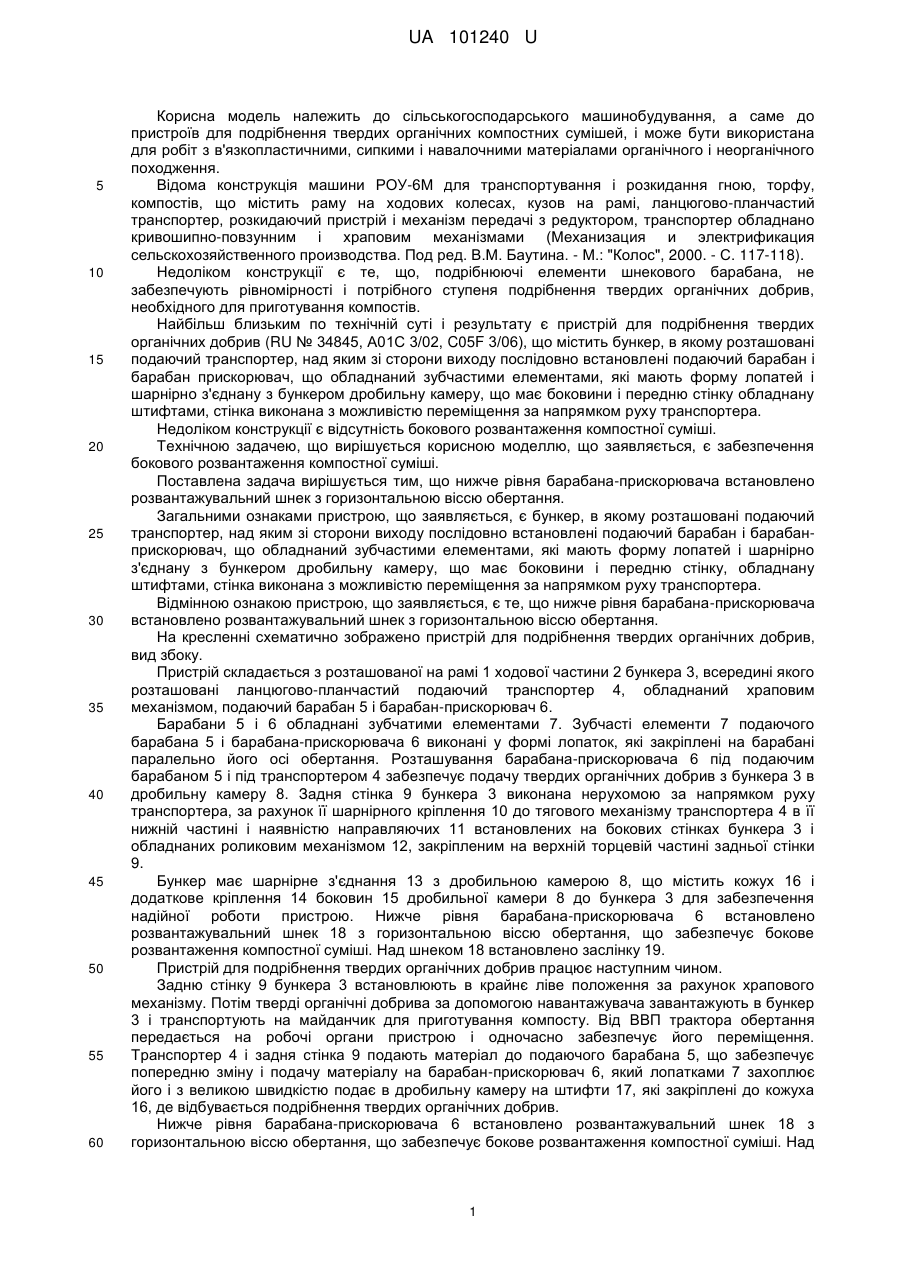

Реферат: Пристрій для подрібнення твердих органічних добрив містить бункер, в якому розташовані подаючий транспортер, над яким зі сторони виходу послідовно встановлені подаючий барабан і барабан-прискорювач, що обладнаний зубчастими елементами, які мають форму лопатей і шарнірно з'єднану з бункером дробильну камеру, що має боковини і передню стінку, обладнану штифтами. Стінка виконана з можливістю переміщення за напрямком руху транспортера. Нижче рівня барабана-прискорювача встановлено розвантажувальний шнек з горизонтальною віссю обертання. UA 101240 U (12) UA 101240 U UA 101240 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до сільськогосподарського машинобудування, а саме до пристроїв для подрібнення твердих органічних компостних сумішей, і може бути використана для робіт з в'язкопластичними, сипкими і навалочними матеріалами органічного і неорганічного походження. Відома конструкція машини РОУ-6М для транспортування і розкидання гною, торфу, компостів, що містить раму на ходових колесах, кузов на рамі, ланцюгово-планчастий транспортер, розкидаючий пристрій і механізм передачі з редуктором, транспортер обладнано кривошипно-повзунним і храповим механізмами (Механизация и электрификация сельскохозяйственного производства. Под ред. В.М. Баутина. - М.: "Колос", 2000. - С. 117-118). Недоліком конструкції є те, що, подрібнюючі елементи шнекового барабана, не забезпечують рівномірності і потрібного ступеня подрібнення твердих органічних добрив, необхідного для приготування компостів. Найбільш близьким по технічній суті і результату є пристрій для подрібнення твердих органічних добрив (RU № 34845, А01С 3/02, C05F 3/06), що містить бункер, в якому розташовані подаючий транспортер, над яким зі сторони виходу послідовно встановлені подаючий барабан і барабан прискорювач, що обладнаний зубчастими елементами, які мають форму лопатей і шарнірно з'єднану з бункером дробильну камеру, що має боковини і передню стінку обладнану штифтами, стінка виконана з можливістю переміщення за напрямком руху транспортера. Недоліком конструкції є відсутність бокового розвантаження компостної суміші. Технічною задачею, що вирішується корисною моделлю, що заявляється, є забезпечення бокового розвантаження компостної суміші. Поставлена задача вирішується тим, що нижче рівня барабана-прискорювача встановлено розвантажувальний шнек з горизонтальною віссю обертання. Загальними ознаками пристрою, що заявляється, є бункер, в якому розташовані подаючий транспортер, над яким зі сторони виходу послідовно встановлені подаючий барабан і барабанприскорювач, що обладнаний зубчастими елементами, які мають форму лопатей і шарнірно з'єднану з бункером дробильну камеру, що має боковини і передню стінку, обладнану штифтами, стінка виконана з можливістю переміщення за напрямком руху транспортера. Відмінною ознакою пристрою, що заявляється, є те, що нижче рівня барабана-прискорювача встановлено розвантажувальний шнек з горизонтальною віссю обертання. На кресленні схематично зображено пристрій для подрібнення твердих органічних добрив, вид збоку. Пристрій складається з розташованої на рамі 1 ходової частини 2 бункера 3, всередині якого розташовані ланцюгово-планчастий подаючий транспортер 4, обладнаний храповим механізмом, подаючий барабан 5 і барабан-прискорювач 6. Барабани 5 і 6 обладнані зубчатими елементами 7. Зубчасті елементи 7 подаючого барабана 5 і барабана-прискорювача 6 виконані у формі лопаток, які закріплені на барабані паралельно його осі обертання. Розташування барабана-прискорювача 6 під подаючим барабаном 5 і під транспортером 4 забезпечує подачу твердих органічних добрив з бункера 3 в дробильну камеру 8. Задня стінка 9 бункера 3 виконана нерухомою за напрямком руху транспортера, за рахунок її шарнірного кріплення 10 до тягового механізму транспортера 4 в її нижній частині і наявністю направляючих 11 встановлених на бокових стінках бункера 3 і обладнаних роликовим механізмом 12, закріпленим на верхній торцевій частині задньої стінки 9. Бункер має шарнірне з'єднання 13 з дробильною камерою 8, що містить кожух 16 і додаткове кріплення 14 боковин 15 дробильної камери 8 до бункера 3 для забезпечення надійної роботи пристрою. Нижче рівня барабана-прискорювача 6 встановлено розвантажувальний шнек 18 з горизонтальною віссю обертання, що забезпечує бокове розвантаження компостної суміші. Над шнеком 18 встановлено заслінку 19. Пристрій для подрібнення твердих органічних добрив працює наступним чином. Задню стінку 9 бункера 3 встановлюють в крайнє ліве положення за рахунок храпового механізму. Потім тверді органічні добрива за допомогою навантажувача завантажують в бункер 3 і транспортують на майданчик для приготування компосту. Від ВВП трактора обертання передається на робочі органи пристрою і одночасно забезпечує його переміщення. Транспортер 4 і задня стінка 9 подають матеріал до подаючого барабана 5, що забезпечує попередню зміну і подачу матеріалу на барабан-прискорювач 6, який лопатками 7 захоплює його і з великою швидкістю подає в дробильну камеру на штифти 17, які закріплені до кожуха 16, де відбувається подрібнення твердих органічних добрив. Нижче рівня барабана-прискорювача 6 встановлено розвантажувальний шнек 18 з горизонтальною віссю обертання, що забезпечує бокове розвантаження компостної суміші. Над 1 UA 101240 U 5 10 15 шнеком 18 встановлено заслінку 19, переміщенням якої перекривають подачу маси на розвантаження (при необхідності може бути встановлений відкидний шнек). При підході ролика 12 до шарніру 13 дробильної камери, ВВП відключають і за допомогою храпового механізму транспортер 4 і задня стінка 9 повертаються у вихідне положення і процес повторюється. Застосування запропонованого технічного рішення дозволить забезпечити бокове розвантаження компостної суміші. За наявними в авторів відомостями, сукупність ознак, що заявляються і характеризують суть корисної моделі, не відома на даному рівні техніки. Отже, корисна модель, що заявляється, відповідає критерію "новизна". Суть корисної моделі, що заявляється, не випливає явно з відомого авторам рівня техніки. Сукупність ознак, що характеризують відомі рішення не забезпечують досягнення нових результатів і тільки наявність перерахованих вище відмінних ознак забезпечують одержання нового, більш високого технічного результату. Запропонована корисна модель може бути багаторазово відтворена і використана як пристрій для подрібнення твердих органічних добрив. Отже, корисна модель відповідає критерію "промислова придатність". ФОРМУЛА КОРИСНОЇ МОДЕЛІ 20 25 Пристрій для подрібнення твердих органічних добрив, що містить бункер, в якому розташовані подаючий транспортер, над яким зі сторони виходу послідовно встановлені подаючий барабан і барабан-прискорювач, що обладнаний зубчастими елементами, які мають форму лопатей і шарнірно з'єднану з бункером дробильну камеру, що має боковини і передню стінку, обладнану штифтами, стінка виконана з можливістю переміщення за напрямком руху транспортера, який відрізняється тим, що нижче рівня барабана-прискорювача встановлено розвантажувальний шнек з горизонтальною віссю обертання. Комп’ютерна верстка Л. Литвиненко Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
