Віброізолююча опора

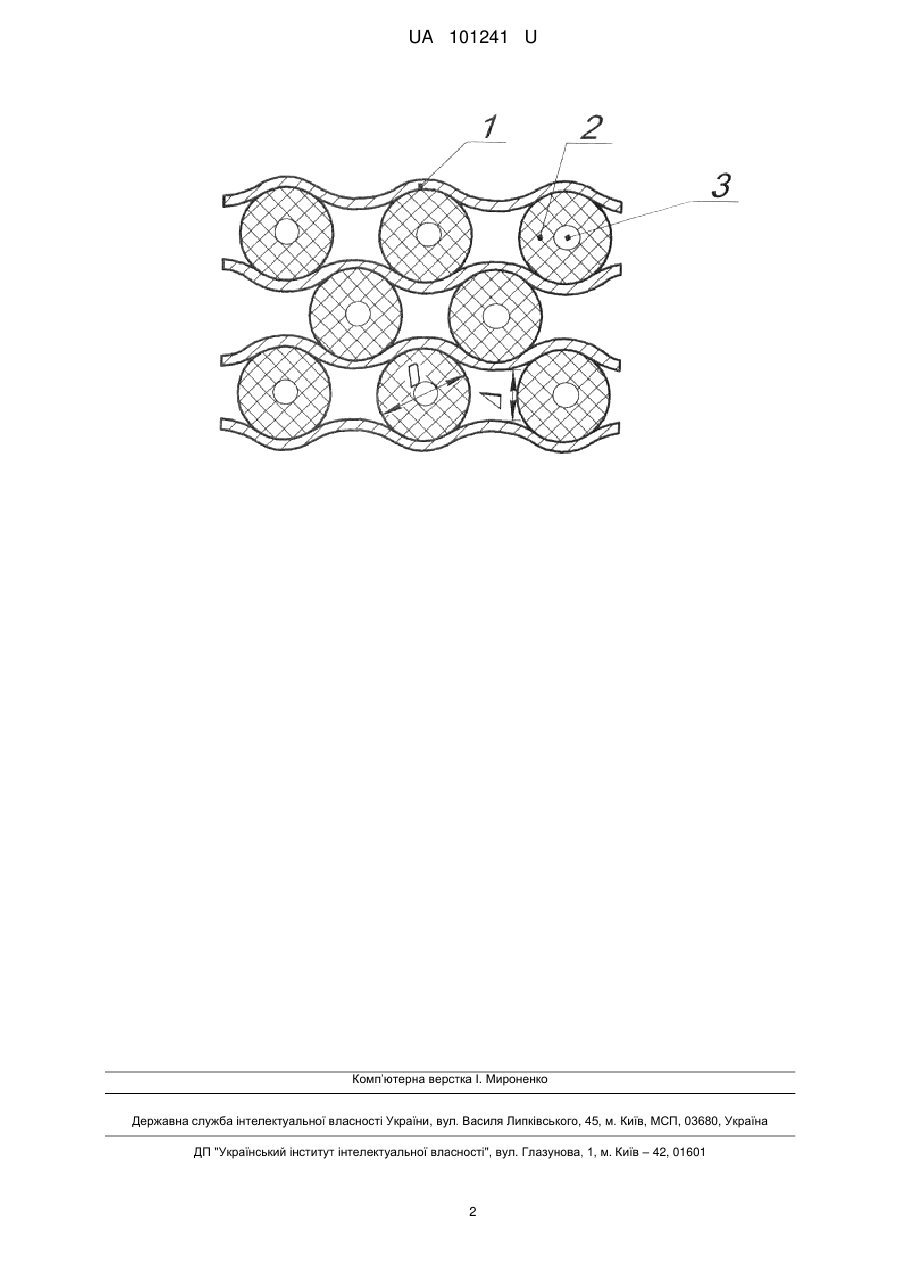

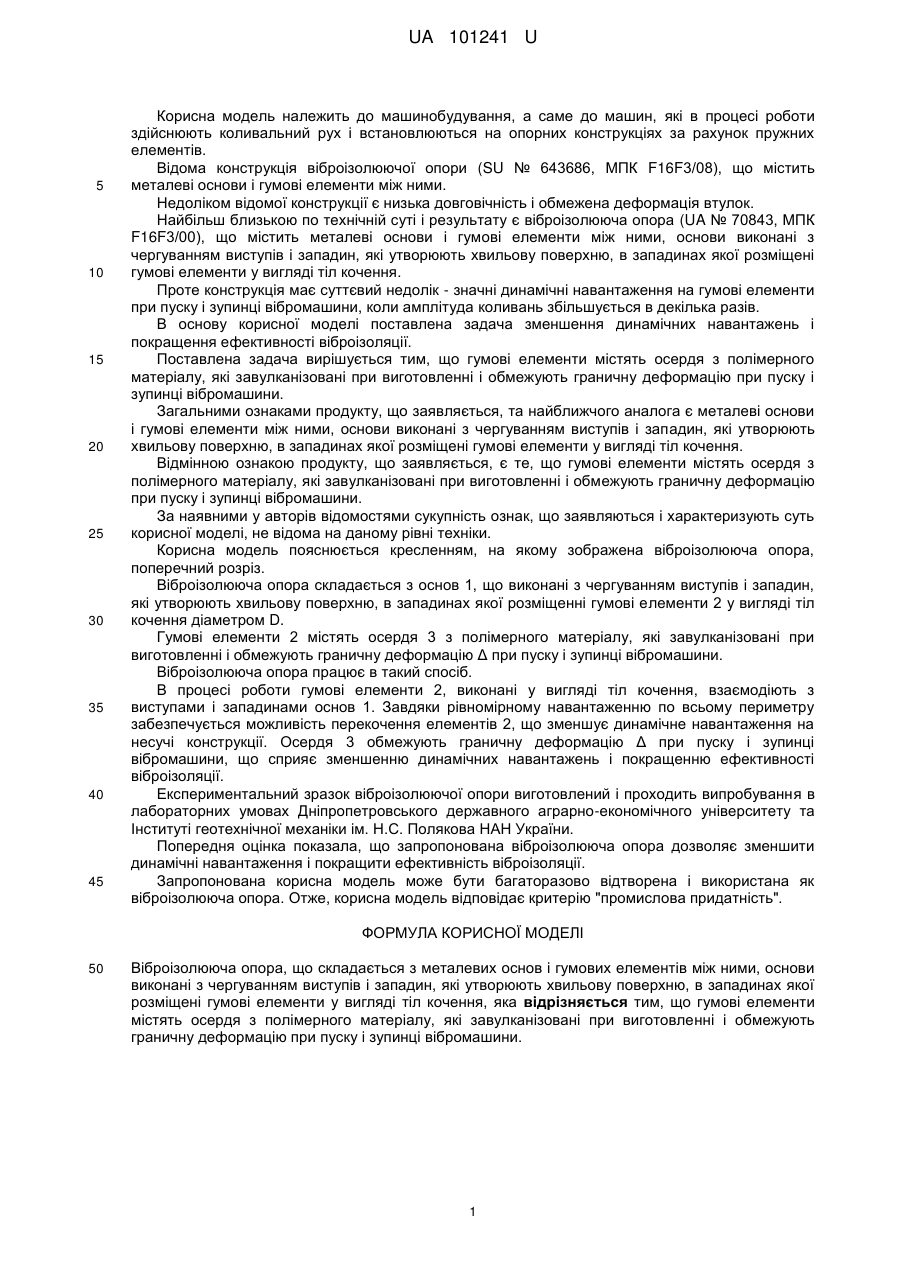

Реферат: Віброізолююча опора складається з металевих основ і гумових елементів між ними. Основи виконані з чергуванням виступів і западин, які утворюють хвильову поверхню, в западинах якої розміщені гумові елементи у вигляді тіл кочення. Гумові елементи містять осердя з полімерного матеріалу, які завулканізовані при виготовленні і обмежують граничну деформацію при пуску і зупинці вібромашини. UA 101241 U (54) ВІБРОІЗОЛЮЮЧА ОПОРА UA 101241 U UA 101241 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до машинобудування, а саме до машин, які в процесі роботи здійснюють коливальний рух і встановлюються на опорних конструкціях за рахунок пружних елементів. Відома конструкція віброізолюючої опори (SU № 643686, МПК F16F3/08), що містить металеві основи і гумові елементи між ними. Недоліком відомої конструкції є низька довговічність і обмежена деформація втулок. Найбільш близькою по технічній суті і результату є віброізолююча опора (UA № 70843, МПК F16F3/00), що містить металеві основи і гумові елементи між ними, основи виконані з чергуванням виступів і западин, які утворюють хвильову поверхню, в западинах якої розміщені гумові елементи у вигляді тіл кочення. Проте конструкція має суттєвий недолік - значні динамічні навантаження на гумові елементи при пуску і зупинці вібромашини, коли амплітуда коливань збільшується в декілька разів. В основу корисної моделі поставлена задача зменшення динамічних навантажень і покращення ефективності віброізоляції. Поставлена задача вирішується тим, що гумові елементи містять осердя з полімерного матеріалу, які завулканізовані при виготовленні і обмежують граничну деформацію при пуску і зупинці вібромашини. Загальними ознаками продукту, що заявляється, та найближчого аналога є металеві основи і гумові елементи між ними, основи виконані з чергуванням виступів і западин, які утворюють хвильову поверхню, в западинах якої розміщені гумові елементи у вигляді тіл кочення. Відмінною ознакою продукту, що заявляється, є те, що гумові елементи містять осердя з полімерного матеріалу, які завулканізовані при виготовленні і обмежують граничну деформацію при пуску і зупинці вібромашини. За наявними у авторів відомостями сукупність ознак, що заявляються і характеризують суть корисної моделі, не відома на даному рівні техніки. Корисна модель пояснюється кресленням, на якому зображена віброізолююча опора, поперечний розріз. Віброізолююча опора складається з основ 1, що виконані з чергуванням виступів і западин, які утворюють хвильову поверхню, в западинах якої розміщенні гумові елементи 2 у вигляді тіл кочення діаметром D. Гумові елементи 2 містять осердя 3 з полімерного матеріалу, які завулканізовані при виготовленні і обмежують граничну деформацію Δ при пуску і зупинці вібромашини. Віброізолююча опора працює в такий спосіб. В процесі роботи гумові елементи 2, виконані у вигляді тіл кочення, взаємодіють з виступами і западинами основ 1. Завдяки рівномірному навантаженню по всьому периметру забезпечується можливість перекочення елементів 2, що зменшує динамічне навантаження на несучі конструкції. Осердя 3 обмежують граничну деформацію Δ при пуску і зупинці вібромашини, що сприяє зменшенню динамічних навантажень і покращенню ефективності віброізоляції. Експериментальний зразок віброізолюючої опори виготовлений і проходить випробування в лабораторних умовах Дніпропетровського державного аграрно-економічного університету та Інституті геотехнічної механіки ім. Н.С. Полякова НАН України. Попередня оцінка показала, що запропонована віброізолююча опора дозволяє зменшити динамічні навантаження і покращити ефективність віброізоляції. Запропонована корисна модель може бути багаторазово відтворена і використана як віброізолююча опора. Отже, корисна модель відповідає критерію "промислова придатність". ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 Віброізолююча опора, що складається з металевих основ і гумових елементів між ними, основи виконані з чергуванням виступів і западин, які утворюють хвильову поверхню, в западинах якої розміщені гумові елементи у вигляді тіл кочення, яка відрізняється тим, що гумові елементи містять осердя з полімерного матеріалу, які завулканізовані при виготовленні і обмежують граничну деформацію при пуску і зупинці вібромашини. 1 UA 101241 U Комп’ютерна верстка І. Мироненко Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут інтелектуальної власності", вул. Глазунова, 1, м. Київ – 42, 01601 2
