Спосіб механічного з’єднання арматури

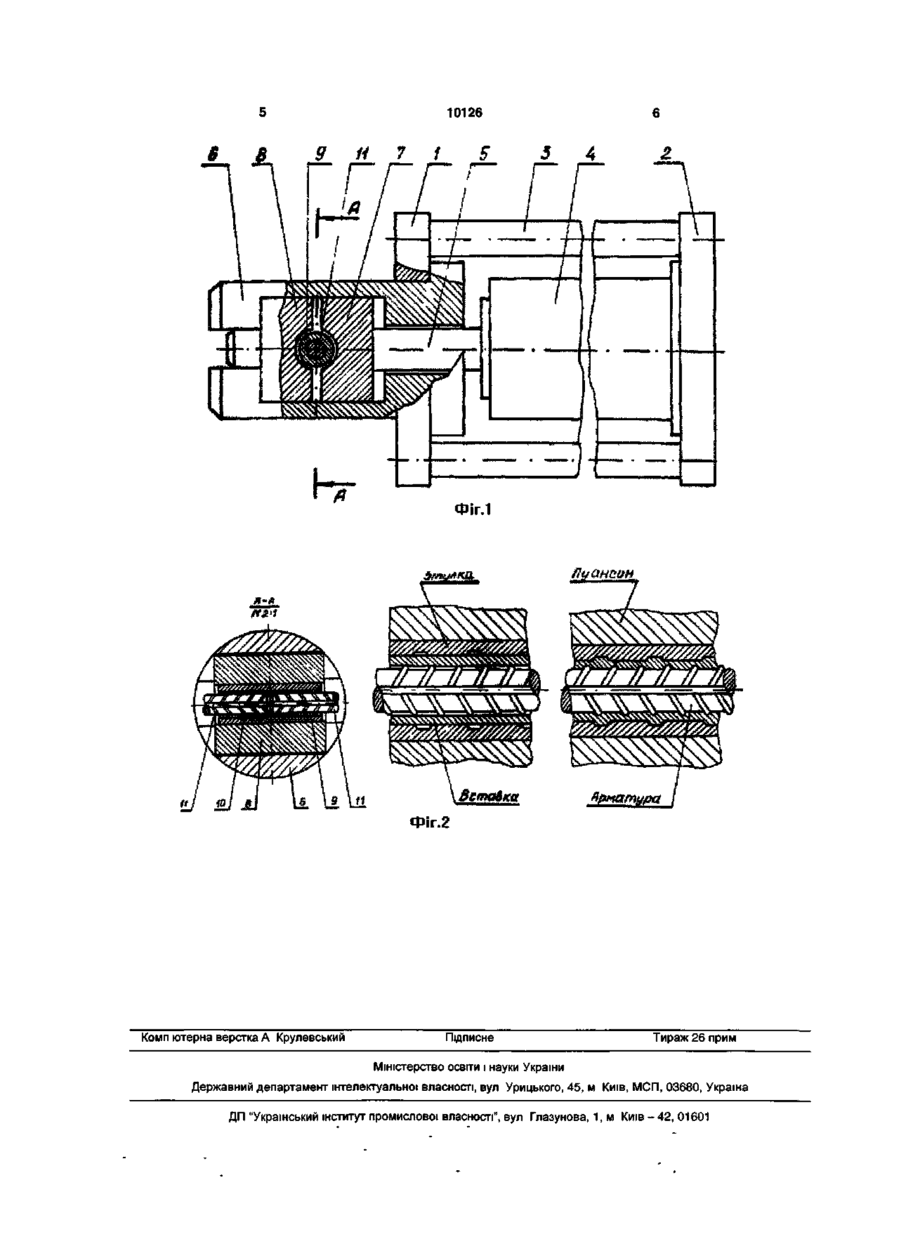

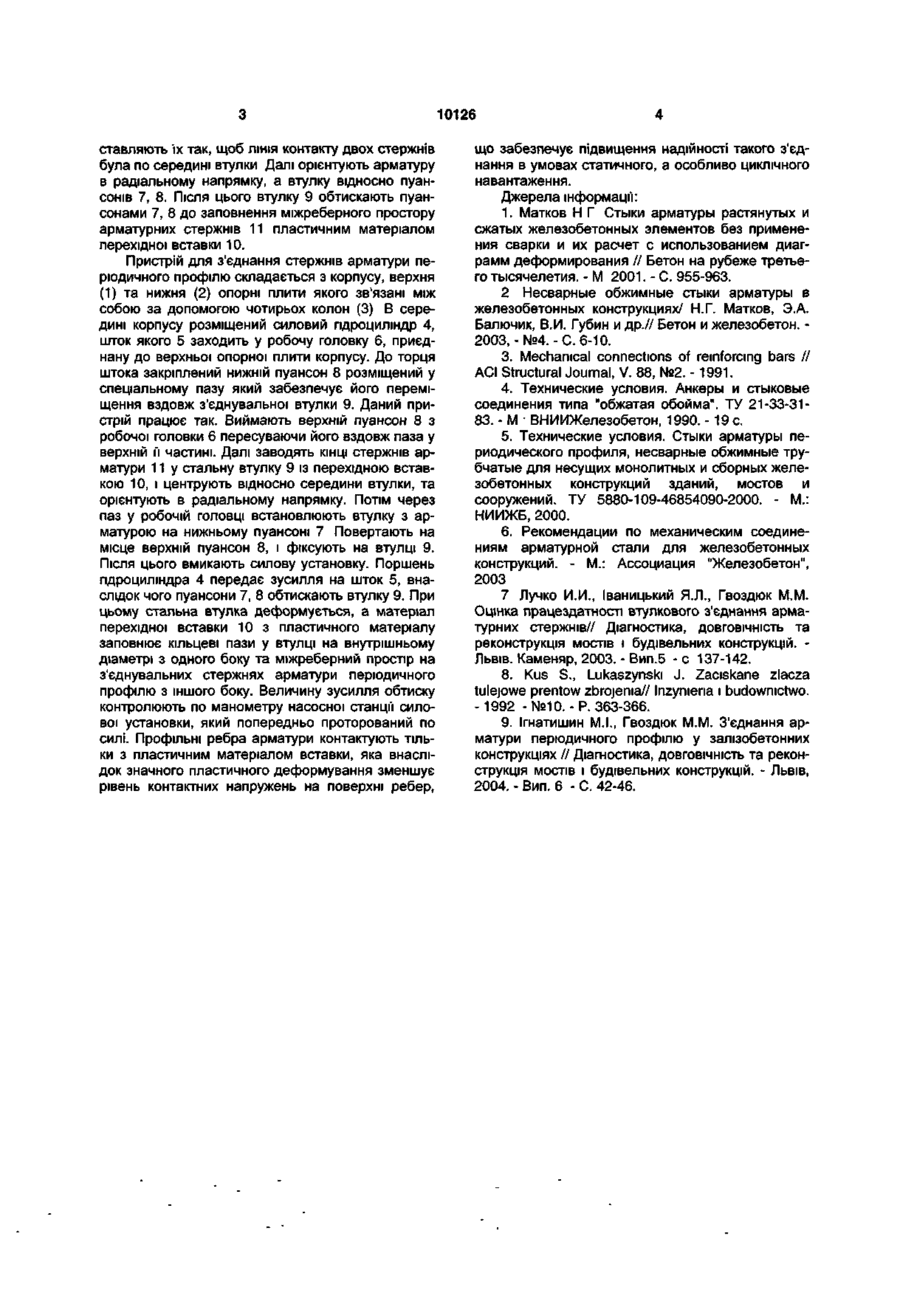

Спосіб механічного з'єднання арматури періодичного профілю, у якому арматурні стержні центрують відносно спеціальної втулки, фіксують та обтискають, який відрізняється тим, що з'єднувальна втулка складається з двох частин: зовнішньої стальної та перехідної пластичної вставки, арматурні стержні виставляють відносно до центра втулки і обтискають до заповнення міжреберного простору арматури матеріалом пластичної перехідної вставки. Корисна модель відноситься до галузі будівництва із монолітного залізобетону, в процесі якого постає питання надійності незварного з'єднання стержнів високоміцної профільної арматури, і може бути використана при виготовленні широкого класу залізобетонних конструкцій. Відомий спосіб з'єднання арматури періодичного профілю, у якому арматурні стержні центрують у стальній втулці, фіксують та піддають обтиску [Мадатян С.А., Дегтярёв В.В., Фридлянов Б.Н., Климов Д.Е. Прочность и деформативность спрессованных растянутых соединений арматуры// Бетон и железобетон. - 2004. - №3. - С. 13-17.] Однак, цей спосіб не забезпечує надійність з'єднання при статичному, а особливо циклічному навантаженні, оскільки в місцях контакту ребер профільної арматури із стінкою з'єднувальної втулки виникають значні контактні напруження, які приводять до утворення мікротріщин і сколів на ребрах арматури, що може стати причиною руйнування такого з'єднання в процесі експлуатації. Окрім цього, даний спосіб передбачає багаторазовий ступеневий обтиск втулки пуансоном з напівциліндричною гладкою робочою поверхнею з проміжками між площинами прикладання тиску рівними 2-4мм, що не забезпечує достатньої площі контакту, і передбачає великі затрати. В основу корисної моделі поставлено завдання створити спосіб з'єднання високоміцних арматурних стержнів періодичного профілю та портативний пристрій для його здійснення, у якому нове виконання відомих технологічних операцій і введення нових елементів забезпечили б зменшення контактних напружень, унеможливили імовірність зародження мікродефектів, що в результаті приведе до підвищення надійності з'єднання в умовах статичного та циклічного навантаження. Поставлене завдання вирішується тим, що в способі з'єднання арматури періодичного профілю, у якому арматурні стержні опресовують стальними втулками, який відрізняється тим, що, згідно з корисною моделлю, арматурні стержні з'єднуються за допомогою спеціальної втулки, яка складається з двох частин: зовнішньої стальної у яку вільно входить перехідна внутрішня втулка із пластичного матеріалу. На внутрішній поверхні стальної втулки виконані кільцеві канавки, які в процесі обтиску заповнюються матеріалом пластичної перехіної вставки, забезпечуючи їх надійне зчеплення. Кінці арматурних стержнів в процесі обтиску входять у безпосередній контакт тільки з пластичним матеріалом внутрішньої перехідної втулки, яка деформуючись значно зменшує величину контактних напружень на ребрах арматури. На ФІг.1 схематично зображено пристрій для з'єднання арматури: 1 - верхня опорна плита; 2 - нижня опорна плита; 3 - опорні колони; 4 - силовий гідроциліндр; 5 - шток силового гідроциліндра; 6 - робоча головка; 7 - нижній пуансон; 8 - верхній пуансон; 9 стальна втулка; 10 - мідна вставка; 11 - арматурні стержні. На Фіг.2 показано схему обтиску арматурних стержнів стальною втулкою з мідною вставкою. Процес з'єднання арматурних стержнів періодичного профілю відбувається так. Кінці стержнів арматури 11 встановлюють у втулку 9 з перехідною вставкою 10 із пластичного матеріалу, і ви ео
