Пристрій для флокування зображень

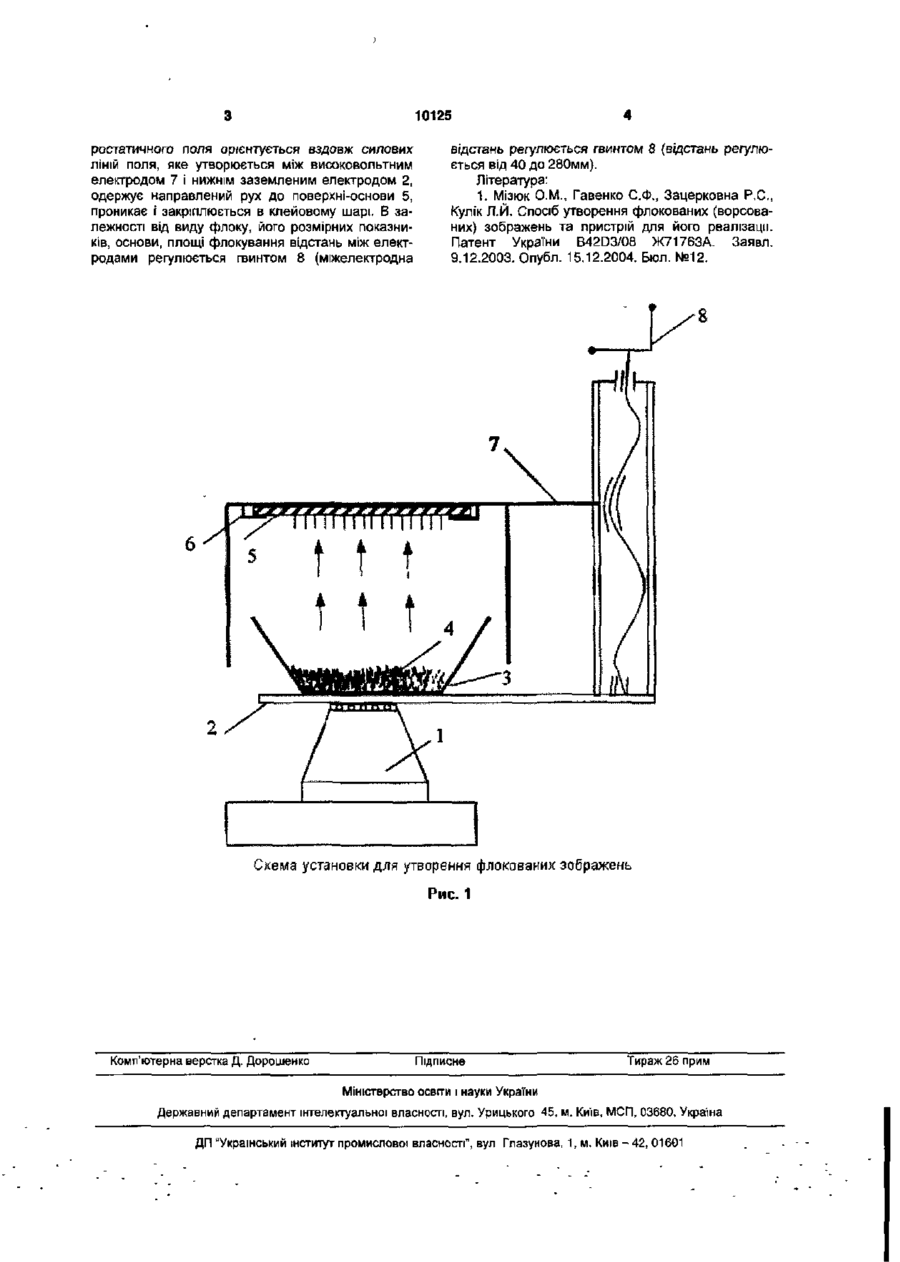

Пристрій для флокування зображень, який складається з бункера, верхнього і нижнього електродів, високовольтного генератора, який відрізняється тим, що він додатково укомплектований вібратором, на якому закріплений нижній електрод та бункер, поверхня-основа закріплена на верхньому електроді, а міжелектродну відстань регулюють гвинтом. Корисна модель відноситься до галузі поліграфічної, пакувальної, текстильної промисловості. Відомий пристрій для утворення флокованих зображень, який складається з бункера-дозатора, в якому міститься флок і розсіюється на заклеєну поверхню; електродів, між якими створюється електростатичне поле [1]. Недоліком даної установки є: - ворс вилітає з бункера під певним кутом і, не встигаючи зорієнтуватись перпендикулярно до основи, закріплюється в клейовому шарі похило, знижується щільність і якість зображення; - надлишок флоку, що не закріпився необхідно знімати, тому існує необхідність оснащення установки відсмоктуючими пристроями; - значні витрати флоку, які ідуть у відходи. В основу корисної моделі поставлено завдання розробити пристрій для флокування зображень, який шляхом розміщення бункера з флоком під поверхнею-основою і надання йому вібрації, забезпечить ЩІЛЬНІСТЬ та рівномірність зображення при нанесенні ворсу на паперову, картонну, плівкову або гумову основу. Поставлене завдання створення пристрою для флокування зображень, який складається з бункера, верхнього і нижнього електродів, високовольтного генератора, згідно корисної моделі, він додатково укомплектований вібратором, на якому закріплений нижній електрод та бункер, поверхняоснова кріпиться на верхньому електроді, а міжелектродна відстань регулюється гвинтом. ВІДМІННІ ВІД прототипу ознаки корисної моделі: - ворсинки направляються у строго вертикальному положенні і кут її закріплення в клеї' наближується до 0° завдяки направленому перпендикулярно до основи руху ворсинки вверх від нижнього електрода до основи, забезпечуючи компактність упакування ворсинками зображення і його чіткість; - немає необхідності у відсмоктуючих пристроях, оскільки незакріплений флок внаслідок перезаряджень повертається до нижнього електрода і повторно приймає участь у флокуванні, що дозволяє здійснювати флокування без відходів; - додаткове струшування флоку відбувається за рахунок вібрації верхнього електрода, забезпечуючи очищення флокованого зображення від залишків флоку; - скорочуються витрати на флок; - усувається брак при нанесенні флокованих зображень; - підвищується продуктивність праці; - покращуються екологічні умови праці обслуговуючого персоналу. Утворення флокованих зображень відбувається в пристрої (креслення), який складається з вібратора 1, розміщеного під нижнім заземленим електродом 2, на якому знаходиться бункер 3 з флоком 4. До вібруючого заземленого електроду 2 на ізоляторах прикріплюється високовольтний електрод 7, якому таким чином синхронно буде передаватись вібрація. Змінними затискачами 6 закріплюється поверхня-основа для флокування 5. Пристрій працює таким чином, що на верхній електрод 7 від високовольтного генератора подається напруга. Флок 4 з бункерна 3 під дією елект Ю CM О> 10125 ростатичного поля орієнтується вздовж силових ліній поля, яке утворюється між високовольтним електродом 7 і нижнім заземленим електродом 2, одержує направлений рух до поверхні-основи 5, проникає і закріплюється в клейовому шарі. В залежності від виду флоку, його розмірних показників, основи, площі флокування відстань між електродами регулюється гвинтом 8 (міжелектродна відстань регулюється гвинтом 8 (відстань регулюється від 40 до 280мм). Література: 1. Мізюк О.М., Гавенко С.Ф., Зацерковна Р.С., Кулік Л.Й. Спосіб утворення флокованих (ворсованих) зображень та пристрій для його реалізації. Патент України B42D3/08 Ж71763А. Заявл. 9.12.2003. Опубл. 15.12.2004. Бюл. №12. Схема установки для утворення флокованих зображень Рис. 1 Комп'ютерна верстка Д. Дорошенко Підписне Тираж 26 прим Міністерство освгти і науки України Державний департамент інтелектуальної власності, вул. Урицького 45, м. Ки'їв, МСП, 03680, Укра'іна ДП "Український інститут промислової власності", вул Глазунова, 1, м. Київ - 4 2 , 01601
