Насос бензиновий для двигуна внутрішнього згоряння

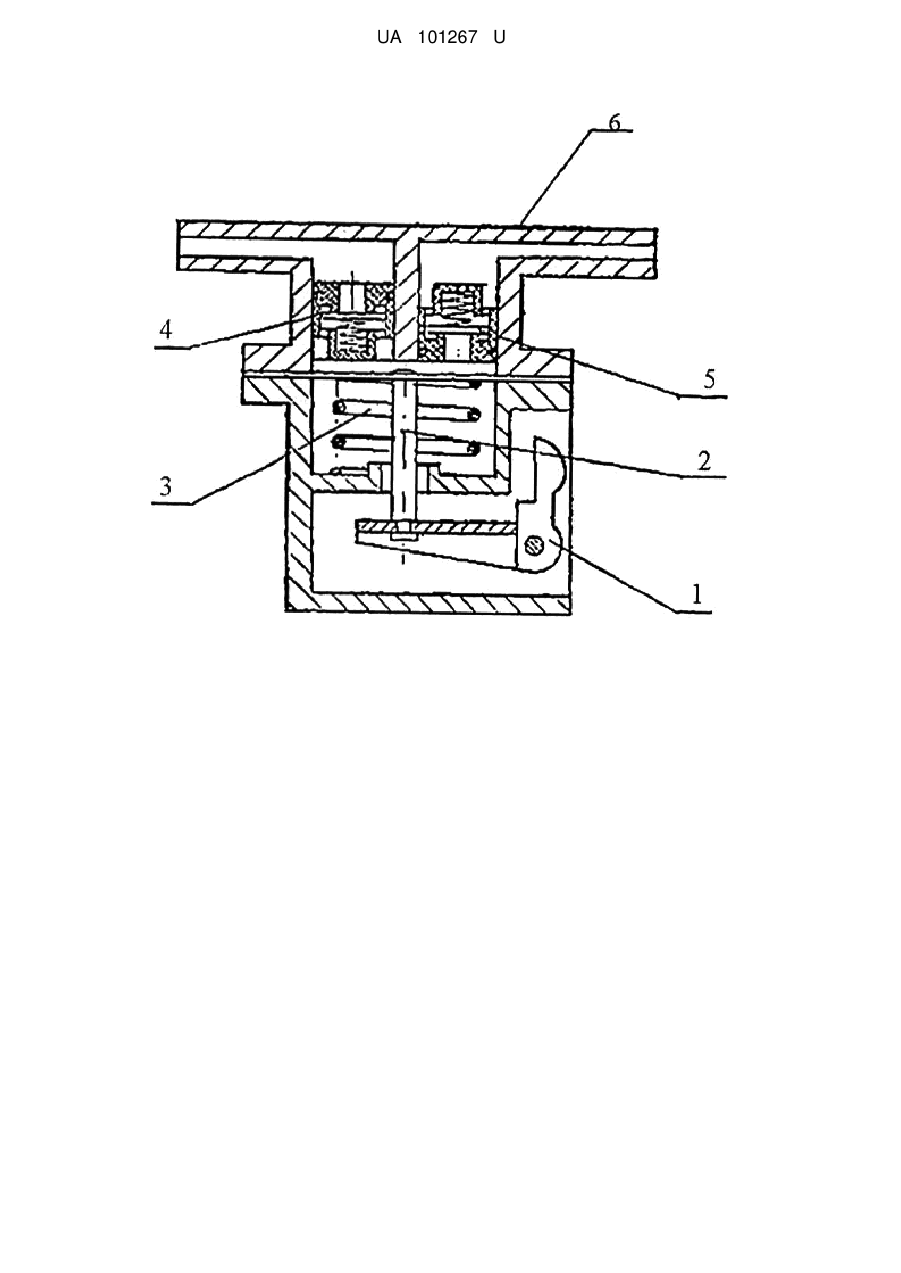

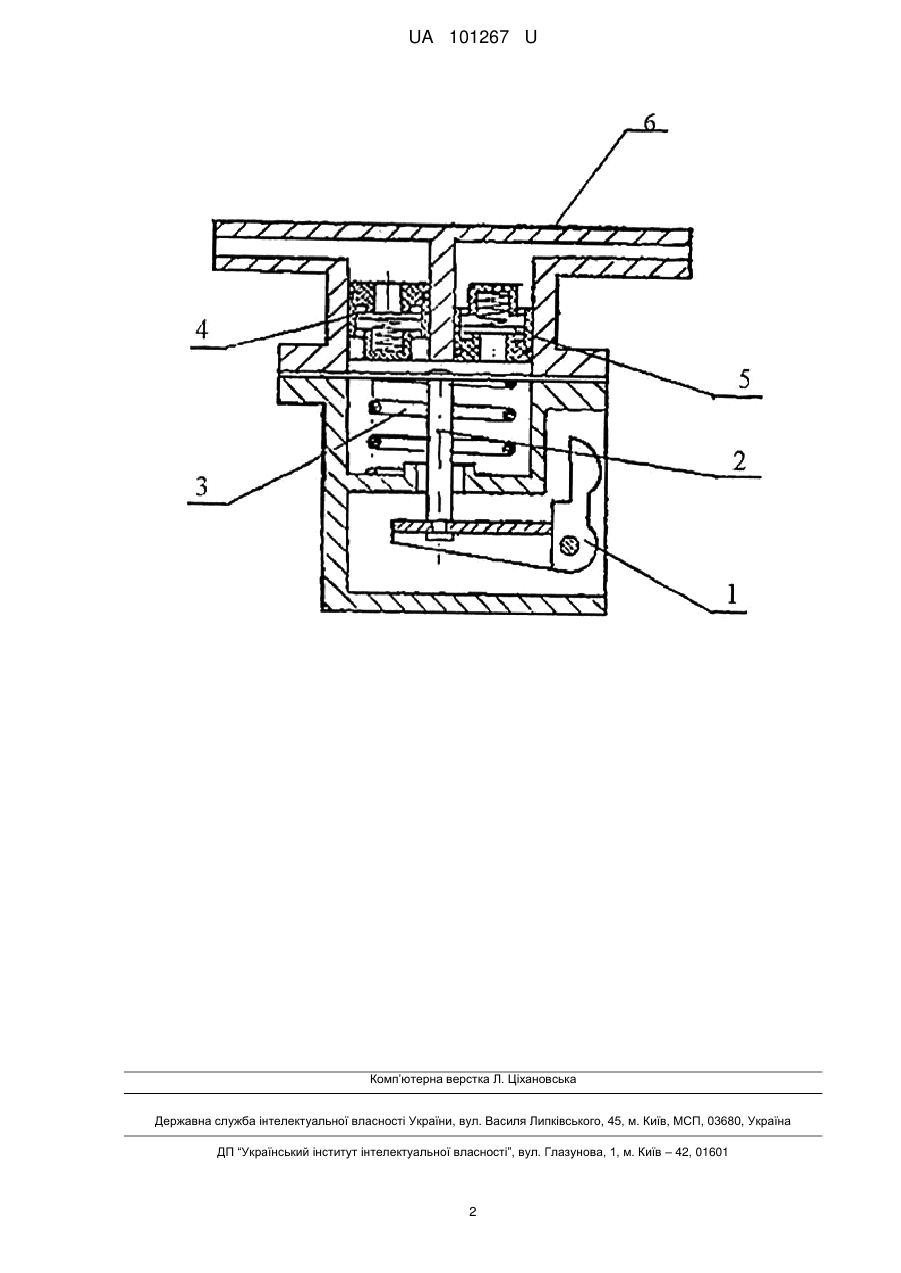

Реферат: Насос бензиновий для двигунів внутрішнього згоряння містить корпус з важелями приводу насоса, діафрагму зі штоком, робочу пружину, клапани насоса, підтиснуті пружинами до сідел, кришку насоса. Клапани насоса, пружини, що підтискають їх, і сідла клапанів виконані у вигляді окремих модулів і встановлені в кришку на гумових ущільнювальних кільцях. UA 101267 U (54) НАСОС БЕНЗИНОВИЙ ДЛЯ ДВИГУНА ВНУТРІШНЬОГО ЗГОРЯННЯ UA 101267 U UA 101267 U 5 10 15 20 Корисна модель належить до двигунобудування, зокрема, до насосів бензинових для двигунів внутрішнього згоряння. Відомий насос бензиновий для двигунів внутрішнього згоряння, що містить: корпус з важелями приводу насоса, діафрагму зі штоком, робочу пружину, клапани насоса, підтиснуті пружинами до сідел, запресованих у корпус, кришку насоса. Ця конструкція, застосовувана в насосах бензинових 2101-1106010 та 2105-1106010 має такі недоліки: 1. Втрати всмоктувальної здатності і продуктивності насоса за рахунок негерметичності запресовування сідел клапанів у корпус; 2. Низька ремонтопридатність. Задача корисної моделі є підвищення всмоктувальної здатності і продуктивності насоса. Поставлена задача вирішується тим, що насос бензиновий для двигунів внутрішнього згоряння містить корпус з важелями приводу насоса, діафрагму зі штоком, робочу пружину, клапани насоса, підтиснуті пружинами до сідел, кришку насоса, згідно з корисною моделлю, клапани насоса, пружини, що підтискають їх, і сідла клапанів виконуються у вигляді окремих модулів і встановлюються в кришку насоса на гумових ущільнювальних кільцях. На кресленні зображена принципова схема насоса бензинового. Насос бензиновий містить корпус з важелями приводу 1, діафрагму зі штоком 2, робочу пружину 3, впускний клапан 4, випускний клапан 5 і кришку насоса 6. Насос бензиновий працює таким чином: під дією приводу двигуна важелі приводу в корпусі 1 переміщають діафрагму зі штоком 2, стискаючи при цьому робочу пружину 3. Розрідження, що створюється діафрагмою відкриває впускний клапан 4 і всмоктує паливо. При зворотному ході приводу двигуна діафрагма зі штоком 2 під дією робочої пружини 3 витискає паливо з наддіафрагмової порожнини, при цьому впускний клапан 4 закривається, а випускний клапан 5, під дією створюваного тиску відкривається, випускаючи паливо з насоса. 25 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 30 Насос бензиновий для двигунів внутрішнього згоряння, що містить корпус з важелями приводу насоса, діафрагму зі штоком, робочу пружину, клапани насоса, підтиснуті пружинами до сідел, кришку насоса, який відрізняється тим, що клапани насоса, пружини, що підтискають їх, і сідла клапанів виконані у вигляді окремих модулів і встановлені в кришку на гумових ущільнювальних кільцях. 1 UA 101267 U Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
