Установка для формування виробів з бетонних сумішей

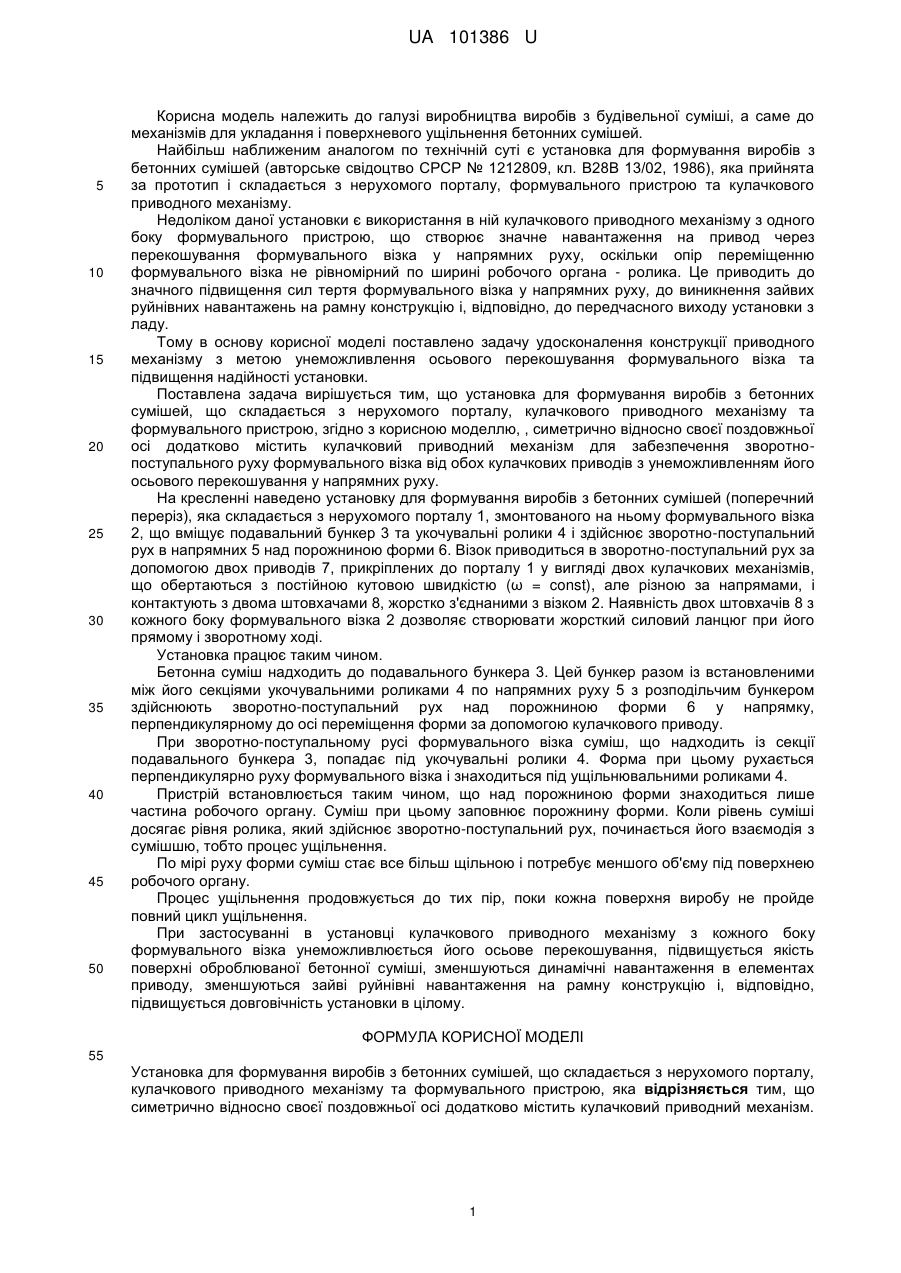

Реферат: Установка для формування виробів з бетонних сумішей складається з нерухомого порталу, кулачкового приводного механізму та формувального пристрою. Симетрично відносно своєї поздовжньої осі додатково містить кулачковий приводний механізм. UA 101386 U (54) УСТАНОВКА ДЛЯ ФОРМУВАННЯ ВИРОБІВ З БЕТОННИХ СУМІШЕЙ UA 101386 U UA 101386 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до галузі виробництва виробів з будівельної суміші, а саме до механізмів для укладання і поверхневого ущільнення бетонних сумішей. Найбільш наближеним аналогом по технічній суті є установка для формування виробів з бетонних сумішей (авторське свідоцтво СРСР № 1212809, кл. В28В 13/02, 1986), яка прийнята за прототип і складається з нерухомого порталу, формувального пристрою та кулачкового приводного механізму. Недоліком даної установки є використання в ній кулачкового приводного механізму з одного боку формувального пристрою, що створює значне навантаження на привод через перекошування формувального візка у напрямних руху, оскільки опір переміщенню формувального візка не рівномірний по ширині робочого органа - ролика. Це приводить до значного підвищення сил тертя формувального візка у напрямних руху, до виникнення зайвих руйнівних навантажень на рамну конструкцію і, відповідно, до передчасного виходу установки з ладу. Тому в основу корисної моделі поставлено задачу удосконалення конструкції приводного механізму з метою унеможливлення осьового перекошування формувального візка та підвищення надійності установки. Поставлена задача вирішується тим, що установка для формування виробів з бетонних сумішей, що складається з нерухомого порталу, кулачкового приводного механізму та формувального пристрою, згідно з корисною моделлю, , симетрично відносно своєї поздовжньої осі додатково містить кулачковий приводний механізм для забезпечення зворотнопоступального руху формувального візка від обох кулачкових приводів з унеможливленням його осьового перекошування у напрямних руху. На кресленні наведено установку для формування виробів з бетонних сумішей (поперечний переріз), яка складається з нерухомого порталу 1, змонтованого на ньому формувального візка 2, що вміщує подавальний бункер 3 та укочувальні ролики 4 і здійснює зворотно-поступальний рух в напрямних 5 над порожниною форми 6. Візок приводиться в зворотно-поступальний рух за допомогою двох приводів 7, прикріплених до порталу 1 у вигляді двох кулачкових механізмів, що обертаються з постійною кутовою швидкістю (ω = const), але різною за напрямами, і контактують з двома штовхачами 8, жорстко з'єднаними з візком 2. Наявність двох штовхачів 8 з кожного боку формувального візка 2 дозволяє створювати жорсткий силовий ланцюг при його прямому і зворотному ході. Установка працює таким чином. Бетонна суміш надходить до подавального бункера 3. Цей бункер разом із встановленими між його секціями укочувальними роликами 4 по напрямних руху 5 з розподільчим бункером здійснюють зворотно-поступальний рух над порожниною форми 6 у напрямку, перпендикулярному до осі переміщення форми за допомогою кулачкового приводу. При зворотно-поступальному русі формувального візка суміш, що надходить із секції подавального бункера 3, попадає під укочувальні ролики 4. Форма при цьому рухається перпендикулярно руху формувального візка і знаходиться під ущільнювальними роликами 4. Пристрій встановлюється таким чином, що над порожниною форми знаходиться лише частина робочого органу. Суміш при цьому заповнює порожнину форми. Коли рівень суміші досягає рівня ролика, який здійснює зворотно-поступальний рух, починається його взаємодія з сумішшю, тобто процес ущільнення. По мірі руху форми суміш стає все більш щільною і потребує меншого об'єму під поверхнею робочого органу. Процес ущільнення продовжується до тих пір, поки кожна поверхня виробу не пройде повний цикл ущільнення. При застосуванні в установці кулачкового приводного механізму з кожного боку формувального візка унеможливлюється його осьове перекошування, підвищується якість поверхні оброблюваної бетонної суміші, зменшуються динамічні навантаження в елементах приводу, зменшуються зайві руйнівні навантаження на рамну конструкцію і, відповідно, підвищується довговічність установки в цілому. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 Установка для формування виробів з бетонних сумішей, що складається з нерухомого порталу, кулачкового приводного механізму та формувального пристрою, яка відрізняється тим, що симетрично відносно своєї поздовжньої осі додатково містить кулачковий приводний механізм. 1 UA 101386 U Комп’ютерна верстка Л. Бурлак Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
