Номер патенту: 100457

Опубліковано: 25.12.2012

Автор: Близнюк Ярослав Михайлович

Завантажити PDF файл.

Формула / Реферат

1. Твердопаливний котел тривалого горіння, що містить корпус, який складається із зовнішнього і внутрішнього баків теплообмінника, простір між якими заповнено теплоносієм і в останньому з яких розташовано завантажувальний отвір, піч з колосниковими решітками та зольник, який відрізняється тим, що у внутрішньому баку установлений принаймні один газохід, забірна частина якого з'єднана через отвір із повітрозабірником і через ежекційний канал - з нижньою частиною печі, а вихідна частина виведена у верхню частину печі.

2. Котел за п. 1, який відрізняється тим, що у внутрішньому баку симетрично розміщено чотири газоходи із ежекційними каналами.

3. Котел за п. 1, який відрізняється тим, що в корпусі відносно колосникових решіток установлені верхні і нижні зольні дверцята.

Текст

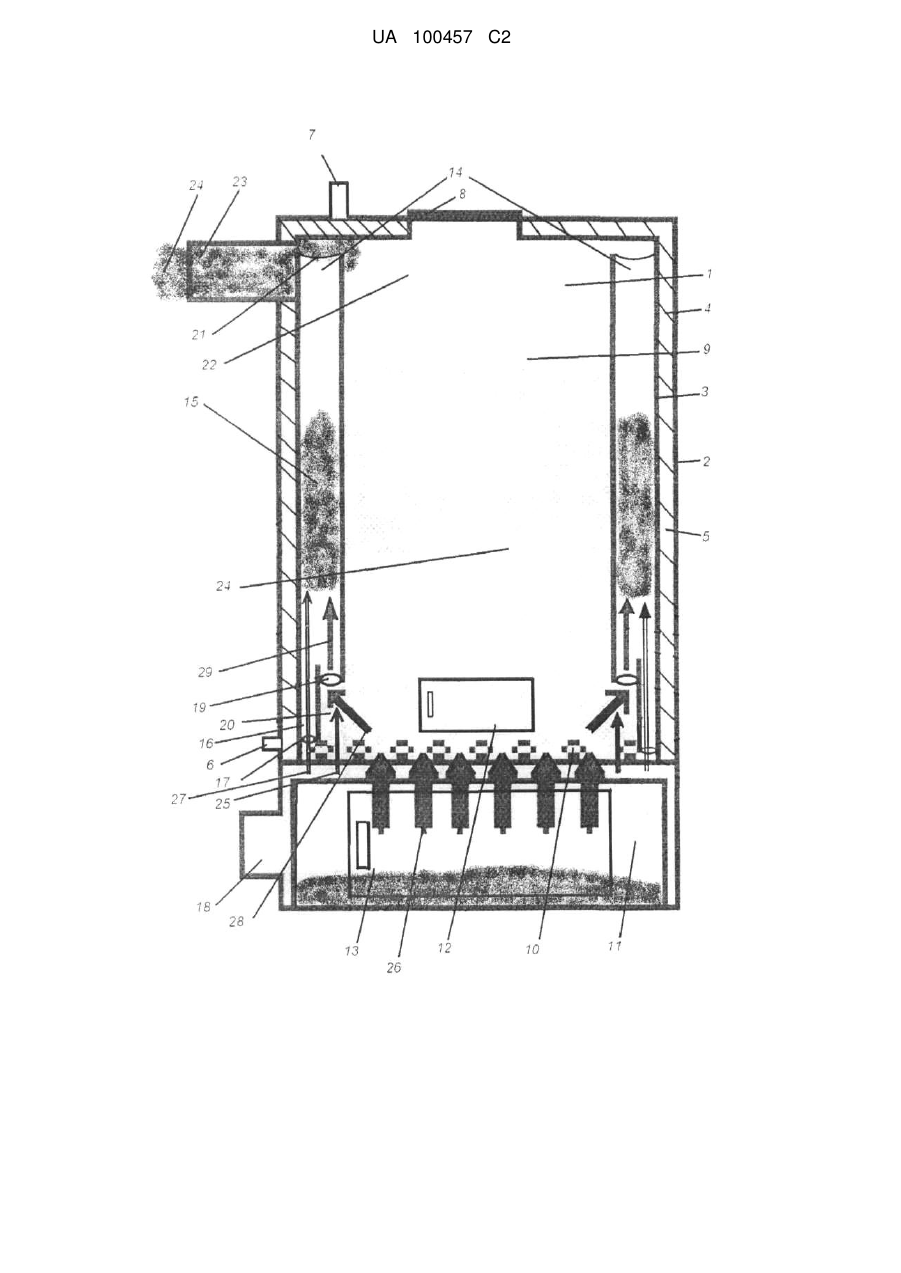

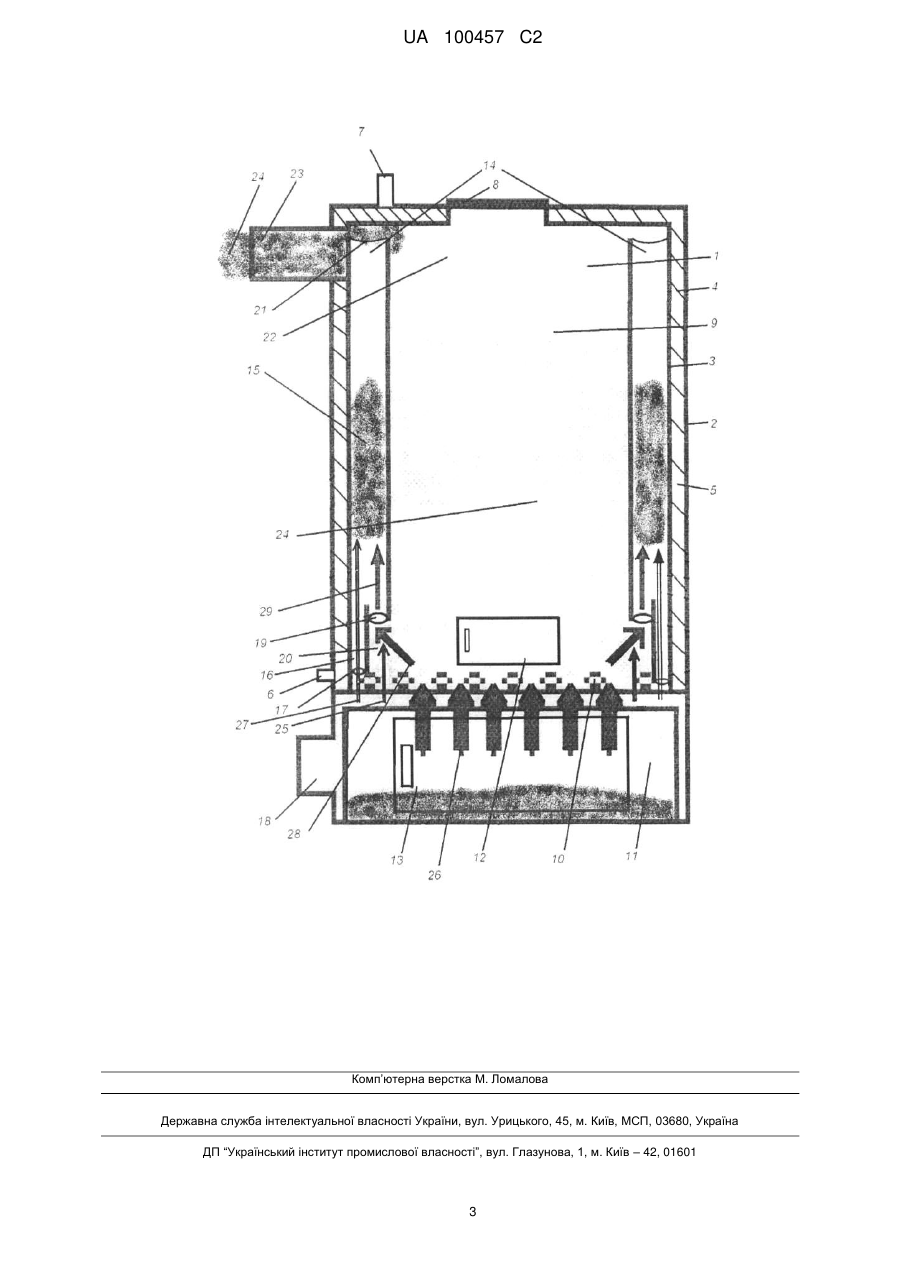

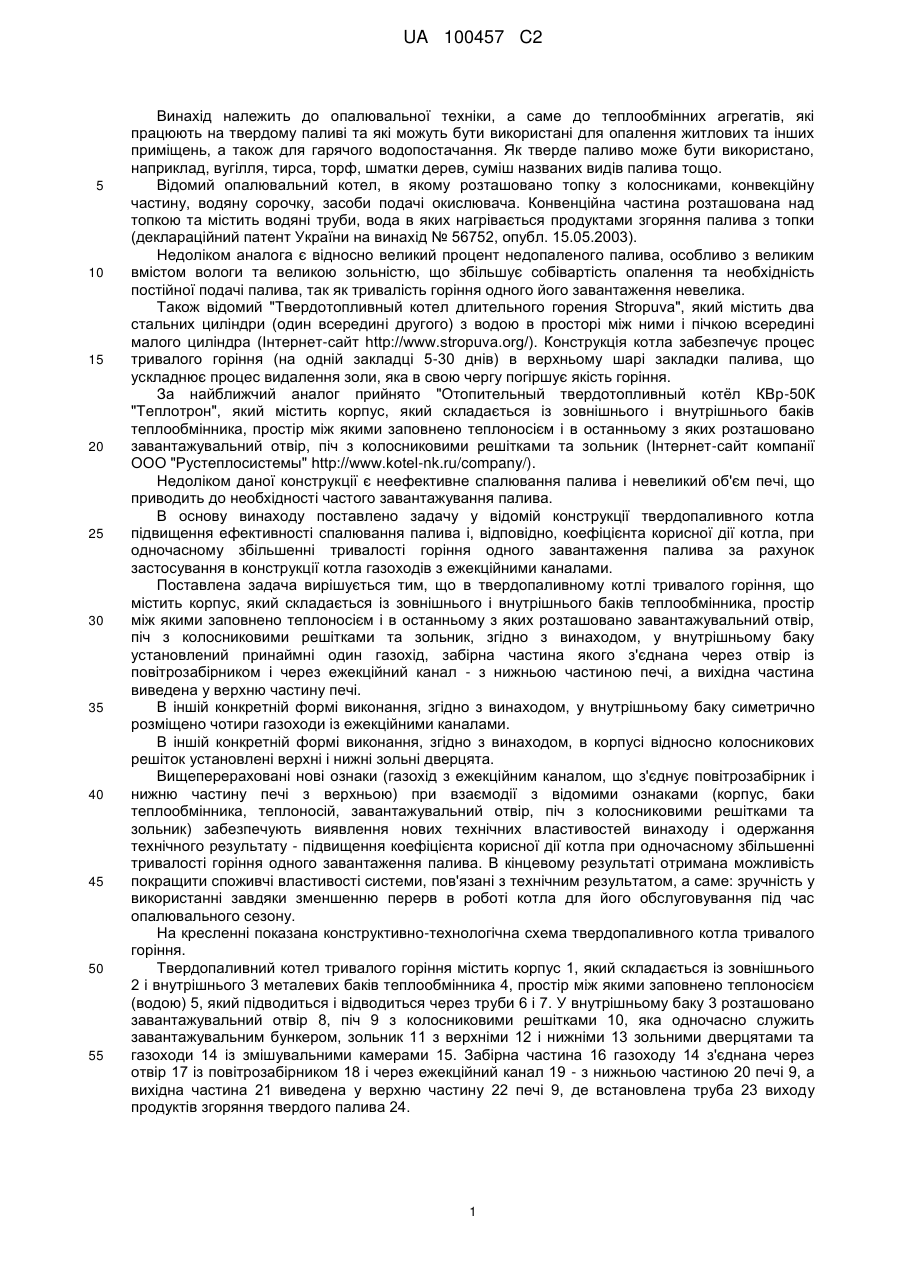

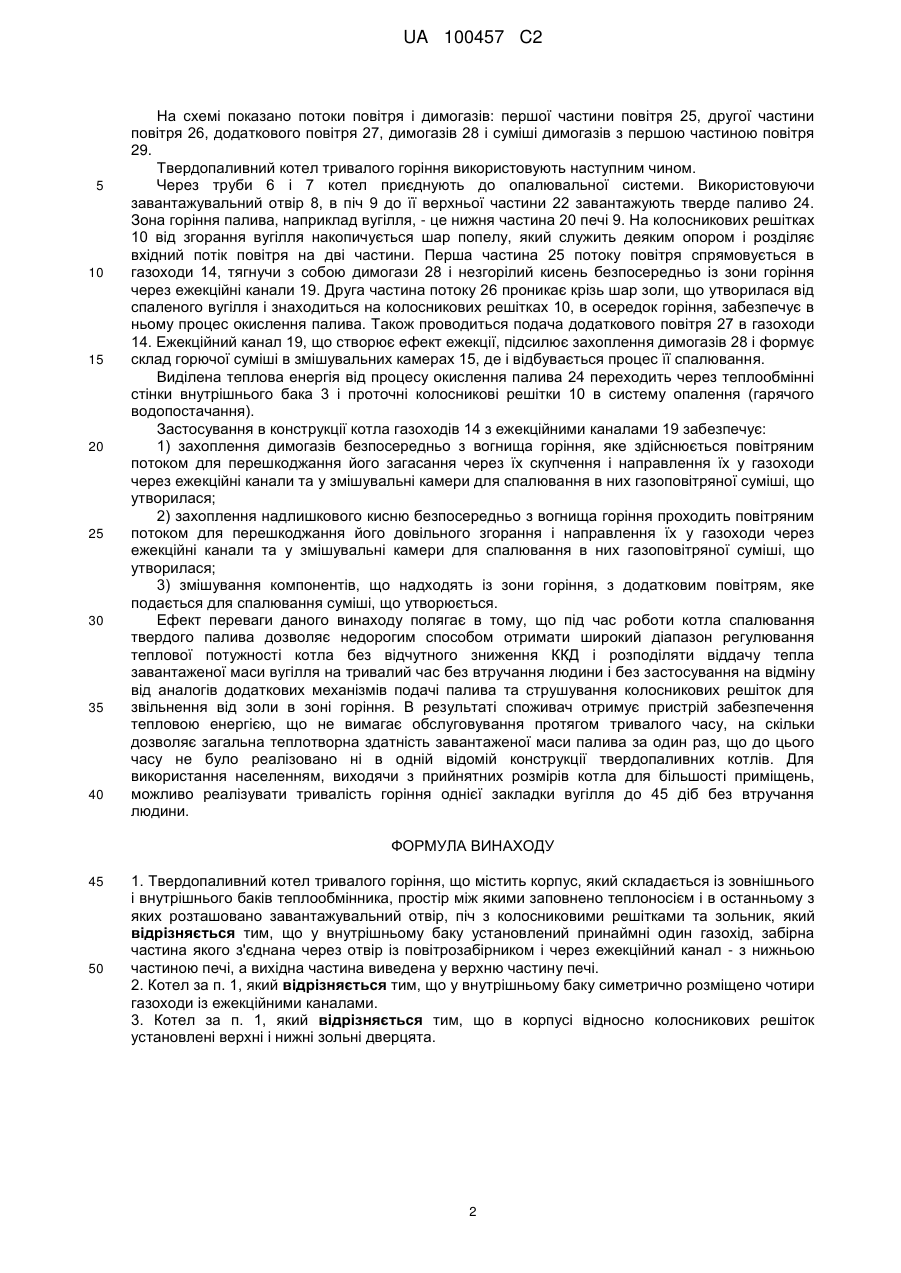

Реферат: Твердопаливний котел тривалого горіння містить корпус, піч з колосниковими решітками та зольник. Корпус складається із зовнішнього і внутрішнього баків теплообмінника, простір між якими заповнено теплоносієм. У внутрішньому баку установлений принаймні один газохід. Забірна частина газоходу з'єднана через отвір із повітрозабірником і через ежекційний канал з нижньою частиною печі. Вихідна частина газоходу виведена у верхню частину печі. Забезпечується підвищення ефективності спалювання палива. UA 100457 C2 (12) UA 100457 C2 UA 100457 C2 5 10 15 20 25 30 35 40 45 50 55 Винахід належить до опалювальної техніки, а саме до теплообмінних агрегатів, які працюють на твердому паливі та які можуть бути використані для опалення житлових та інших приміщень, а також для гарячого водопостачання. Як тверде паливо може бути використано, наприклад, вугілля, тирса, торф, шматки дерев, суміш названих видів палива тощо. Відомий опалювальний котел, в якому розташовано топку з колосниками, конвекційну частину, водяну сорочку, засоби подачі окислювача. Конвенційна частина розташована над топкою та містить водяні труби, вода в яких нагрівається продуктами згоряння палива з топки (деклараційний патент України на винахід № 56752, опубл. 15.05.2003). Недоліком аналога є відносно великий процент недопаленого палива, особливо з великим вмістом вологи та великою зольністю, що збільшує собівартість опалення та необхідність постійної подачі палива, так як тривалість горіння одного його завантаження невелика. Також відомий "Твердотопливный котел длительного горения Stropuva", який містить два стальних циліндри (один всередині другого) з водою в просторі між ними і пічкою всередині малого циліндра (Інтернет-сайт http://www.stropuva.org/). Конструкція котла забезпечує процес тривалого горіння (на одній закладці 5-30 днів) в верхньому шарі закладки палива, що ускладнює процес видалення золи, яка в свою чергу погіршує якість горіння. За найближчий аналог прийнято "Отопительный твердотопливный котѐл КВр-50К "Теплотрон", який містить корпус, який складається із зовнішнього і внутрішнього баків теплообмінника, простір між якими заповнено теплоносієм і в останньому з яких розташовано завантажувальний отвір, піч з колосниковими решітками та зольник (Інтернет-сайт компанії OOO "Рустеплосистемы" http://www.kotel-nk.ru/company/). Недоліком даної конструкції є неефективне спалювання палива і невеликий об'єм печі, що приводить до необхідності частого завантажування палива. В основу винаходу поставлено задачу у відомій конструкції твердопаливного котла підвищення ефективності спалювання палива і, відповідно, коефіцієнта корисної дії котла, при одночасному збільшенні тривалості горіння одного завантаження палива за рахунок застосування в конструкції котла газоходів з ежекційними каналами. Поставлена задача вирішується тим, що в твердопаливному котлі тривалого горіння, що містить корпус, який складається із зовнішнього і внутрішнього баків теплообмінника, простір між якими заповнено теплоносієм і в останньому з яких розташовано завантажувальний отвір, піч з колосниковими решітками та зольник, згідно з винаходом, у внутрішньому баку установлений принаймні один газохід, забірна частина якого з'єднана через отвір із повітрозабірником і через ежекційний канал - з нижньою частиною печі, а вихідна частина виведена у верхню частину печі. В іншій конкретній формі виконання, згідно з винаходом, у внутрішньому баку симетрично розміщено чотири газоходи із ежекційними каналами. В іншій конкретній формі виконання, згідно з винаходом, в корпусі відносно колосникових решіток установлені верхні і нижні зольні дверцята. Вищеперераховані нові ознаки (газохід з ежекційним каналом, що з'єднує повітрозабірник і нижню частину печі з верхньою) при взаємодії з відомими ознаками (корпус, баки теплообмінника, теплоносій, завантажувальний отвір, піч з колосниковими решітками та зольник) забезпечують виявлення нових технічних властивостей винаходу і одержання технічного результату - підвищення коефіцієнта корисної дії котла при одночасному збільшенні тривалості горіння одного завантаження палива. В кінцевому результаті отримана можливість покращити споживчі властивості системи, пов'язані з технічним результатом, а саме: зручність у використанні завдяки зменшенню перерв в роботі котла для його обслуговування під час опалювального сезону. На кресленні показана конструктивно-технологічна схема твердопаливного котла тривалого горіння. Твердопаливний котел тривалого горіння містить корпус 1, який складається із зовнішнього 2 і внутрішнього 3 металевих баків теплообмінника 4, простір між якими заповнено теплоносієм (водою) 5, який підводиться і відводиться через труби 6 і 7. У внутрішньому баку 3 розташовано завантажувальний отвір 8, піч 9 з колосниковими решітками 10, яка одночасно служить завантажувальним бункером, зольник 11 з верхніми 12 і нижніми 13 зольними дверцятами та газоходи 14 із змішувальними камерами 15. Забірна частина 16 газоходу 14 з'єднана через отвір 17 із повітрозабірником 18 і через ежекційний канал 19 - з нижньою частиною 20 печі 9, а вихідна частина 21 виведена у верхню частину 22 печі 9, де встановлена труба 23 виходу продуктів згоряння твердого палива 24. 1 UA 100457 C2 5 10 15 20 25 30 35 40 На схемі показано потоки повітря і димогазів: першої частини повітря 25, другої частини повітря 26, додаткового повітря 27, димогазів 28 і суміші димогазів з першою частиною повітря 29. Твердопаливний котел тривалого горіння використовують наступним чином. Через труби 6 і 7 котел приєднують до опалювальної системи. Використовуючи завантажувальний отвір 8, в піч 9 до її верхньої частини 22 завантажують тверде паливо 24. Зона горіння палива, наприклад вугілля, - це нижня частина 20 печі 9. На колосникових решітках 10 від згорання вугілля накопичується шар попелу, який служить деяким опором і розділяє вхідний потік повітря на дві частини. Перша частина 25 потоку повітря спрямовується в газоходи 14, тягнучи з собою димогази 28 і незгорілий кисень безпосередньо із зони горіння через ежекційні канали 19. Друга частина потоку 26 проникає крізь шар золи, що утворилася від спаленого вугілля і знаходиться на колосникових решітках 10, в осередок горіння, забезпечує в ньому процес окислення палива. Також проводиться подача додаткового повітря 27 в газоходи 14. Ежекційний канал 19, що створює ефект ежекції, підсилює захоплення димогазів 28 і формує склад горючої суміші в змішувальних камерах 15, де і відбувається процес її спалювання. Виділена теплова енергія від процесу окислення палива 24 переходить через теплообмінні стінки внутрішнього бака 3 і проточні колосникові решітки 10 в систему опалення (гарячого водопостачання). Застосування в конструкції котла газоходів 14 з ежекційними каналами 19 забезпечує: 1) захоплення димогазів безпосередньо з вогнища горіння, яке здійснюється повітряним потоком для перешкоджання його загасання через їх скупчення і направлення їх у газоходи через ежекційні канали та у змішувальні камери для спалювання в них газоповітряної суміші, що утворилася; 2) захоплення надлишкового кисню безпосередньо з вогнища горіння проходить повітряним потоком для перешкоджання його довільного згорання і направлення їх у газоходи через ежекційні канали та у змішувальні камери для спалювання в них газоповітряної суміші, що утворилася; 3) змішування компонентів, що надходять із зони горіння, з додатковим повітрям, яке подається для спалювання суміші, що утворюється. Ефект переваги даного винаходу полягає в тому, що під час роботи котла спалювання твердого палива дозволяє недорогим способом отримати широкий діапазон регулювання теплової потужності котла без відчутного зниження ККД і розподіляти віддачу тепла завантаженої маси вугілля на тривалий час без втручання людини і без застосування на відміну від аналогів додаткових механізмів подачі палива та струшування колосникових решіток для звільнення від золи в зоні горіння. В результаті споживач отримує пристрій забезпечення тепловою енергією, що не вимагає обслуговування протягом тривалого часу, на скільки дозволяє загальна теплотворна здатність завантаженої маси палива за один раз, що до цього часу не було реалізовано ні в одній відомій конструкції твердопаливних котлів. Для використання населенням, виходячи з прийнятних розмірів котла для більшості приміщень, можливо реалізувати тривалість горіння однієї закладки вугілля до 45 діб без втручання людини. ФОРМУЛА ВИНАХОДУ 45 50 1. Твердопаливний котел тривалого горіння, що містить корпус, який складається із зовнішнього і внутрішнього баків теплообмінника, простір між якими заповнено теплоносієм і в останньому з яких розташовано завантажувальний отвір, піч з колосниковими решітками та зольник, який відрізняється тим, що у внутрішньому баку установлений принаймні один газохід, забірна частина якого з'єднана через отвір із повітрозабірником і через ежекційний канал - з нижньою частиною печі, а вихідна частина виведена у верхню частину печі. 2. Котел за п. 1, який відрізняється тим, що у внутрішньому баку симетрично розміщено чотири газоходи із ежекційними каналами. 3. Котел за п. 1, який відрізняється тим, що в корпусі відносно колосникових решіток установлені верхні і нижні зольні дверцята. 2 UA 100457 C2 Комп’ютерна верстка М. Ломалова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3

Дивитися

Додаткова інформація

Назва патенту англійською

Solid-fuel continuous burning boiler

Автори англійською

Blyzniuk Yaroslav Mykhailovych

Назва патенту російською

Твердотопливный котел продолжительного горения

Автори російською

Близнюк Ярослав Михайлович

МПК / Мітки

МПК: F24H 1/24

Мітки: котел, горіння, тривалого, твердопаливний
