Подрібнювач грубих кормів

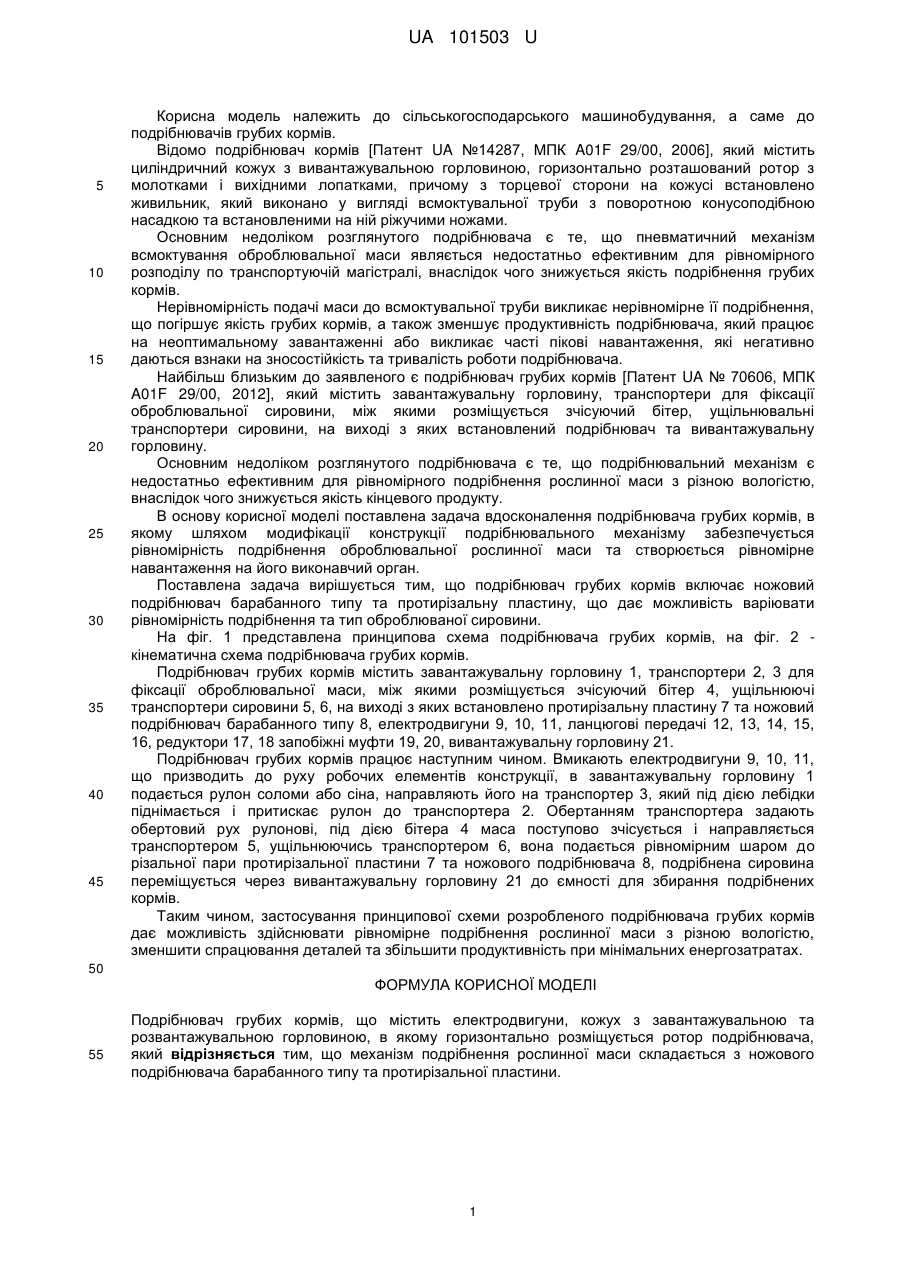

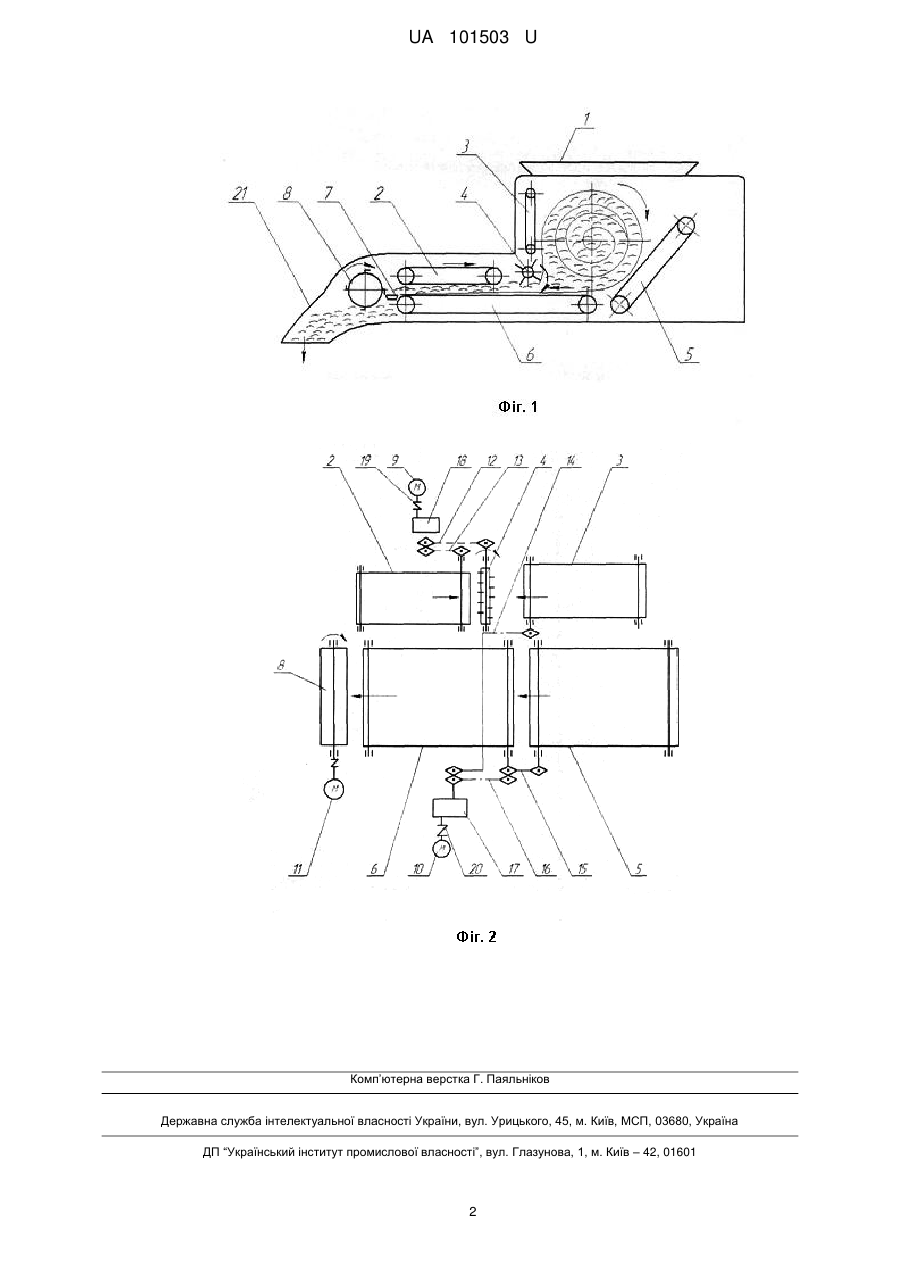

Реферат: Подрібнювач грубих кормів містить електродвигуни, кожух з завантажувальною та розвантажувальною горловиною, в якому горизонтально розміщується ротор подрібнювача. Механізм подрібнення рослинної маси складається з ножового подрібнювача барабанного типу та протирізальної пластини. UA 101503 U (54) ПОДРІБНЮВАЧ ГРУБИХ КОРМІВ UA 101503 U UA 101503 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до сільськогосподарського машинобудування, а саме до подрібнювачів грубих кормів. Відомо подрібнювач кормів [Патент UA №14287, МПК A01F 29/00, 2006], який містить циліндричний кожух з вивантажувальною горловиною, горизонтально розташований ротор з молотками і вихідними лопатками, причому з торцевої сторони на кожусі встановлено живильник, який виконано у вигляді всмоктувальної труби з поворотною конусоподібною насадкою та встановленими на ній ріжучими ножами. Основним недоліком розглянутого подрібнювача є те, що пневматичний механізм всмоктування оброблювальної маси являється недостатньо ефективним для рівномірного розподілу по транспортуючій магістралі, внаслідок чого знижується якість подрібнення грубих кормів. Нерівномірність подачі маси до всмоктувальної труби викликає нерівномірне її подрібнення, що погіршує якість грубих кормів, а також зменшує продуктивність подрібнювача, який працює на неоптимальному завантаженні або викликає часті пікові навантаження, які негативно даються взнаки на зносостійкість та тривалість роботи подрібнювача. Найбільш близьким до заявленого є подрібнювач грубих кормів [Патент UA № 70606, МПК A01F 29/00, 2012], який містить завантажувальну горловину, транспортери для фіксації оброблювальної сировини, між якими розміщується зчісуючий бітер, ущільнювальні транспортери сировини, на виході з яких встановлений подрібнювач та вивантажувальну горловину. Основним недоліком розглянутого подрібнювача є те, що подрібнювальний механізм є недостатньо ефективним для рівномірного подрібнення рослинної маси з різною вологістю, внаслідок чого знижується якість кінцевого продукту. В основу корисної моделі поставлена задача вдосконалення подрібнювача грубих кормів, в якому шляхом модифікації конструкції подрібнювального механізму забезпечується рівномірність подрібнення оброблювальної рослинної маси та створюється рівномірне навантаження на його виконавчий орган. Поставлена задача вирішується тим, що подрібнювач грубих кормів включає ножовий подрібнювач барабанного типу та протирізальну пластину, що дає можливість варіювати рівномірність подрібнення та тип оброблюваної сировини. На фіг. 1 представлена принципова схема подрібнювача грубих кормів, на фіг. 2 кінематична схема подрібнювача грубих кормів. Подрібнювач грубих кормів містить завантажувальну горловину 1, транспортери 2, 3 для фіксації оброблювальної маси, між якими розміщується зчісуючий бітер 4, ущільнюючі транспортери сировини 5, 6, на виході з яких встановлено протирізальну пластину 7 та ножовий подрібнювач барабанного типу 8, електродвигуни 9, 10, 11, ланцюгові передачі 12, 13, 14, 15, 16, редуктори 17, 18 запобіжні муфти 19, 20, вивантажувальну горловину 21. Подрібнювач грубих кормів працює наступним чином. Вмикають електродвигуни 9, 10, 11, що призводить до руху робочих елементів конструкції, в завантажувальну горловину 1 подається рулон соломи або сіна, направляють його на транспортер 3, який під дією лебідки піднімається і притискає рулон до транспортера 2. Обертанням транспортера задають обертовий рух рулонові, під дією бітера 4 маса поступово зчісується і направляється транспортером 5, ущільнюючись транспортером 6, вона подається рівномірним шаром до різальної пари протирізальної пластини 7 та ножового подрібнювача 8, подрібнена сировина переміщується через вивантажувальну горловину 21 до ємності для збирання подрібнених кормів. Таким чином, застосування принципової схеми розробленого подрібнювача грубих кормів дає можливість здійснювати рівномірне подрібнення рослинної маси з різною вологістю, зменшити спрацювання деталей та збільшити продуктивність при мінімальних енергозатратах. 50 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 Подрібнювач грубих кормів, що містить електродвигуни, кожух з завантажувальною та розвантажувальною горловиною, в якому горизонтально розміщується ротор подрібнювача, який відрізняється тим, що механізм подрібнення рослинної маси складається з ножового подрібнювача барабанного типу та протирізальної пластини. 1 UA 101503 U Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
