Пристрій для аерації рідини

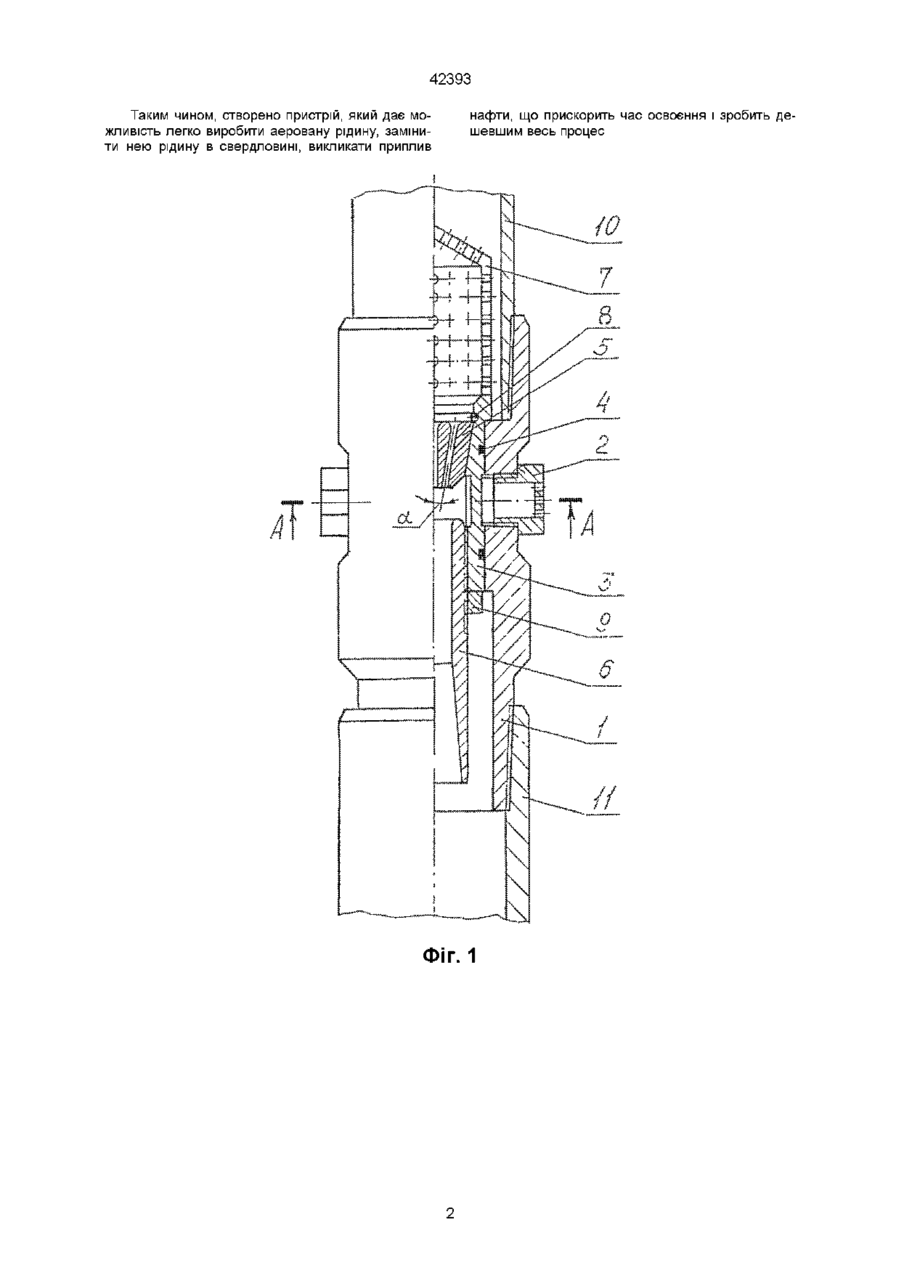

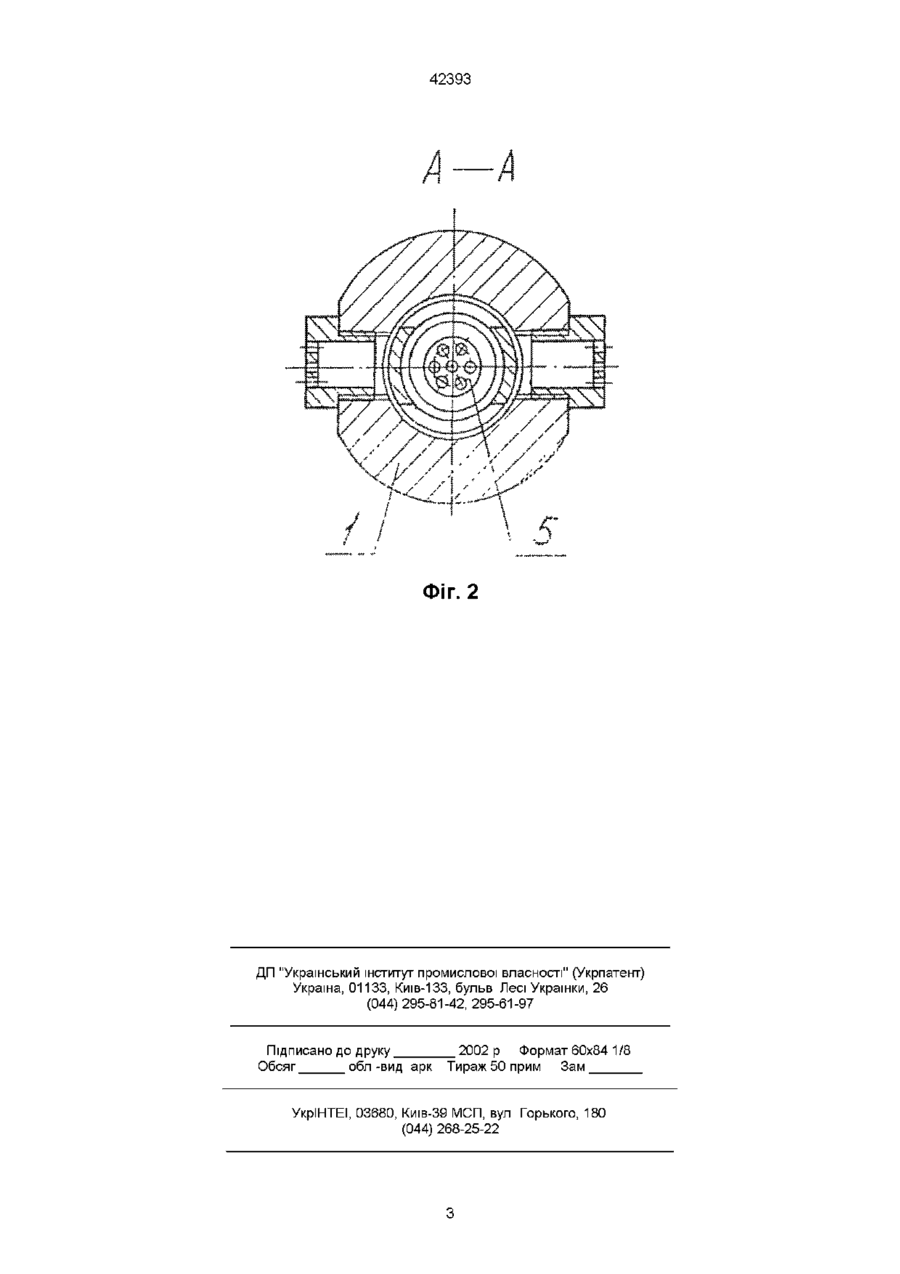

Пристрій для аерації рідини, що складається з корпуса із радіальними отворами, в корпус вставлений ежекторний насос з багатоотвірним соплом, камерою змішування і дифузором, який відрізняється тим, що в соплі отвори розміщені концентрично до центрального отвору і під кутом 10° Винахід відноситься до нафтогазовидобувної промисловості і може бути використаний при освоєнні та експлуатації свердловин Найбільш близьким технічним рішенням, обраним як прототип запропонованого пристрою, є водоповітряний ежектор, який складається з корпуса з радіальними отворами для всмоктування повітря В корпус вставлений ежекторний насос з багатоотворним (багатоструменевим) соплом, камерою змішування і дифузором (Соколов Е Я , Зингер Н М Струйные аппараты - М Энергоатомиздат, 1989 -С 213) Даний водоповітряний ежектор з багатоотворним соплом, в котрому отвори розташовані паралельно, потребує камеру змішування з великим вхідним отвором для нормального входження всіх струменів, а від цього і збільшену довжину камери змішування і дифузора (рекомендовано 40-50 калібрів, де калібр - середній діаметр камери змішування), що веде до великих розмірів водоповітряного ежектора В основу винаходу поставлена задача створити пристрій, який би аерував рідину в заданих параметрах, був компактним і простим в експлуатації Причинно-наслідковий зв'язок між суттєвими ознаками і вказаним в задачі технічним результатом полягає в наступному Багатоотворне сопло з отворами, розташованими концентрично до центрального отвору і під кутом а»9о 10°, встановлене таким чином, що струмені сходяться біля входу в камеру змішування, частково накладаючись один на одного, що призводить до збільшення коефіцієнта ежекції і, ВІДПОВІДНО, аерації рідини Те, що струмені сходяться біля входу в камеру змішування, дає можливість зменшити діаметри камери змішування та дифузора і, ВІДПОВІДНО, зменшити їх довжину в 5 разів На фіг 1 показано пристрій для аерації рідини (ПАР), на фіг 2 - переріз А-А на фіг 1 ПАР складається з корпуса 1, до якого радіально прикріплені фільтри-пробки 2 В корпус 1 вставляється модульний ежекторний насос, який, в свою чергу, складається з корпуса насоса 3 з герметизуючими елементами 4, закріпленими в корпусі 3 багатоотворного сопла 5 і камери змішування з дифузором 6 На вході в ежекторний насос розташовано фільтр 7 Сопло 5 фіксується стопорним кільцем 8 Камера змішування з дифузором 6 приєднані до корпуса 3 за допомогою різьби, що дає можливість регулювати віддаль між соплом 5 і камерою змішування 6 і фіксувати останню контргайкою 9 ПАР встановлено між вхідною ЛІНІЄЮ 10 і вихідною ЛІНІЄЮ 11 ПАР працює таким чином Насосним агрегатом робоча рідина (технічна вода або легка нафта) подається під тиском по ВХІДНІЙ лінії 10 через фільтр 7 на багатоотворне сопло 5, на виході з якого робоча рідина отримує велику швидкість Витікаючи з сопла 5, рідина захоплює з собою через фільтри-пробки 2 повітря, після чого потік потрапляє в камеру змішування з дифузором 6, де відбувається підвищення тиску і формується аерована рідина, яка подається по ВИХІДНІЙ лінії 11 у свердловину СО со 42393 Таким чином, створено пристрій, який дає можливість легко виробити аеровану рідину, замінити нею рідину в свердловині, викликати приплив нафти, що прискорить час освоєння і зробить дешевшим весь процес ФІГ. 1 42393 Фіг. 2 ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Киів-133, бульв Лесі Українки, 26 (044)295-81-42, 295-61-97 Підписано до друку Обсяг обл -вид арк 2002 р Формат 60x84 1/8 Тираж 50 прим Зам УкрІНТЕІ, 03680, Киів-39 МСП, вул Горького, 180 (044) 268-25-22
