Глушник аеродинамічного шуму відцентрових вентиляторів

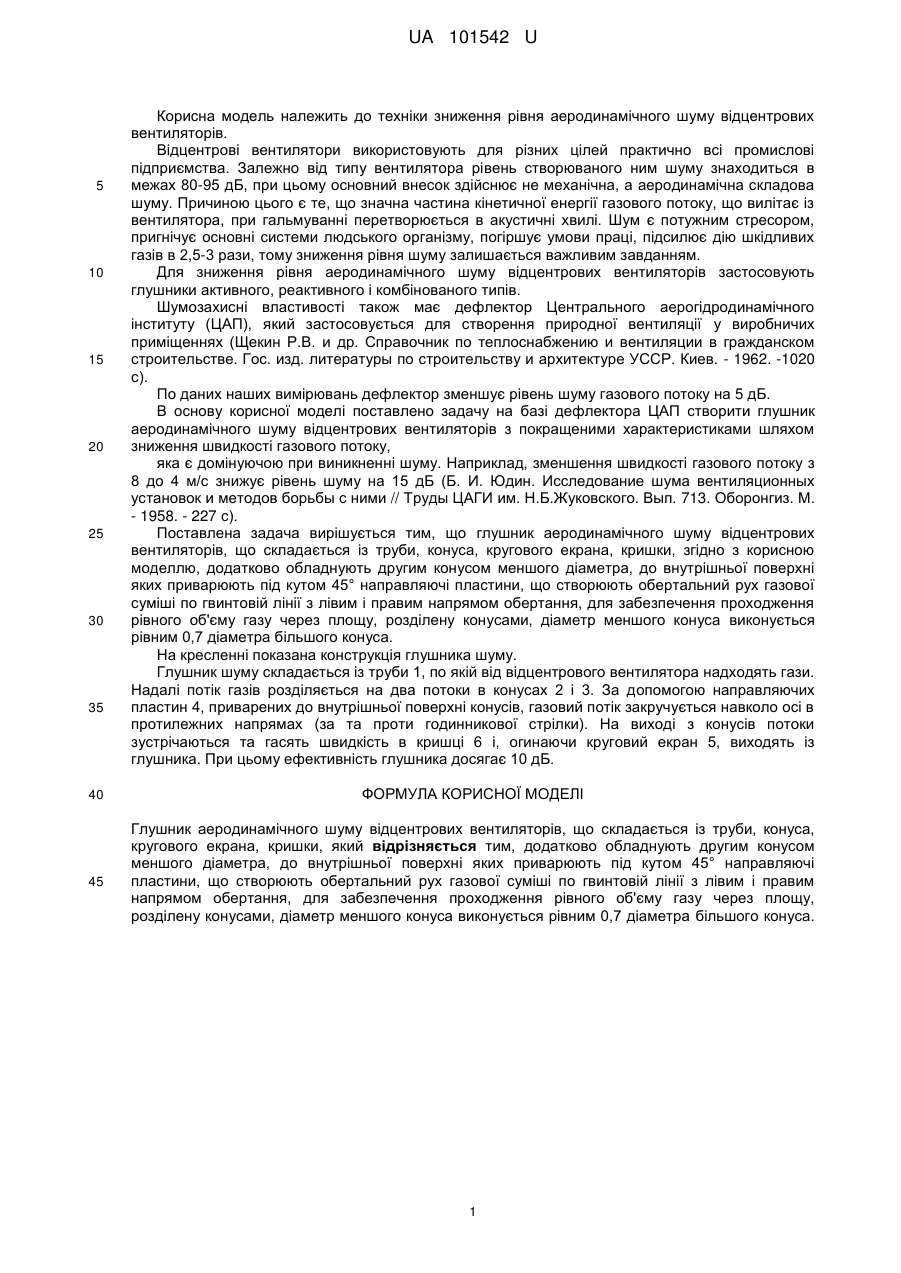

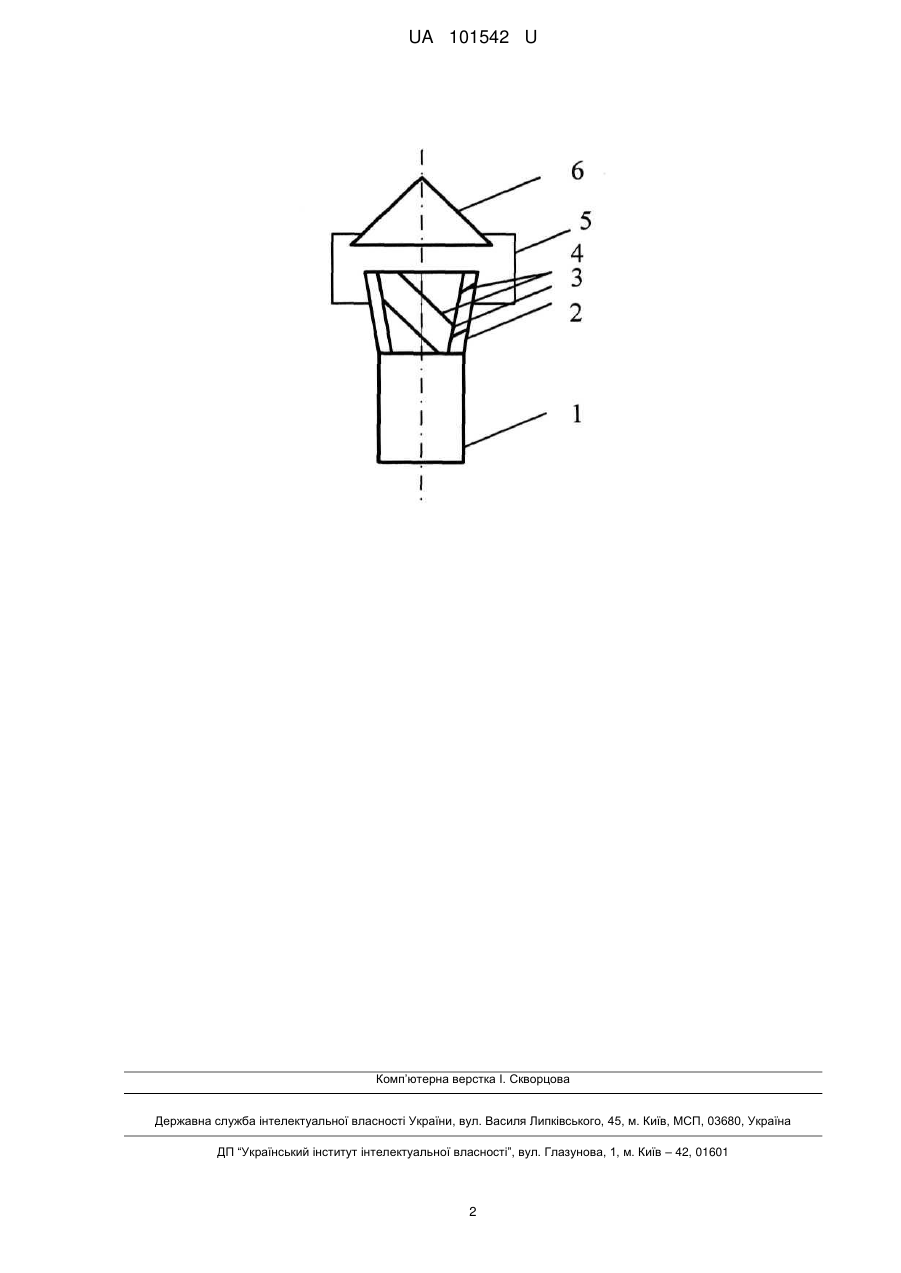

Реферат: Глушник аеродинамічного шуму відцентрових вентиляторів, що складається із труби, конуса, кругового екрана, кришки. Додатково обладнують другим конусом меншого діаметра, до внутрішньої поверхні яких приварюють направляючі пластини, що створюють обертальний рух газової суміші по гвинтовій лінії з лівим і правим напрямом обертання, для забезпечення проходження рівного об'єму газу через площу, розділену конусами, діаметр меншого конуса виконується рівним 0,7 діаметра більшого конуса. UA 101542 U (54) ГЛУШНИК АЕРОДИНАМІЧНОГО ШУМУ ВІДЦЕНТРОВИХ ВЕНТИЛЯТОРІВ UA 101542 U UA 101542 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до техніки зниження рівня аеродинамічного шуму відцентрових вентиляторів. Відцентрові вентилятори використовують для різних цілей практично всі промислові підприємства. Залежно від типу вентилятора рівень створюваного ним шуму знаходиться в межах 80-95 дБ, при цьому основний внесок здійснює не механічна, а аеродинамічна складова шуму. Причиною цього є те, що значна частина кінетичної енергії газового потоку, що вилітає із вентилятора, при гальмуванні перетворюється в акустичні хвилі. Шум є потужним стресором, пригнічує основні системи людського організму, погіршує умови праці, підсилює дію шкідливих газів в 2,5-3 рази, тому зниження рівня шуму залишається важливим завданням. Для зниження рівня аеродинамічного шуму відцентрових вентиляторів застосовують глушники активного, реактивного і комбінованого типів. Шумозахисні властивості також має дефлектор Центрального аерогідродинамічного інституту (ЦАП), який застосовується для створення природної вентиляції у виробничих приміщеннях (Щекин Р.В. и др. Справочник по теплоснабжению и вентиляции в гражданском строительстве. Гос. изд. литературы по строительству и архитектуре УССР. Киев. - 1962. -1020 с). По даних наших вимірювань дефлектор зменшує рівень шуму газового потоку на 5 дБ. В основу корисної моделі поставлено задачу на базі дефлектора ЦАП створити глушник аеродинамічного шуму відцентрових вентиляторів з покращеними характеристиками шляхом зниження швидкості газового потоку, яка є домінуючою при виникненні шуму. Наприклад, зменшення швидкості газового потоку з 8 до 4 м/с знижує рівень шуму на 15 дБ (Б. И. Юдин. Исследование шума вентиляционных установок и методов борьбы с ними // Труды ЦАГИ им. Н.Б.Жуковского. Вып. 713. Оборонгиз. М. - 1958. - 227 с). Поставлена задача вирішується тим, що глушник аеродинамічного шуму відцентрових вентиляторів, що складається із труби, конуса, кругового екрана, кришки, згідно з корисною моделлю, додатково обладнують другим конусом меншого діаметра, до внутрішньої поверхні яких приварюють під кутом 45° направляючі пластини, що створюють обертальний рух газової суміші по гвинтовій лінії з лівим і правим напрямом обертання, для забезпечення проходження рівного об'єму газу через площу, розділену конусами, діаметр меншого конуса виконується рівним 0,7 діаметра більшого конуса. На кресленні показана конструкція глушника шуму. Глушник шуму складається із труби 1, по якій від відцентрового вентилятора надходять гази. Надалі потік газів розділяється на два потоки в конусах 2 і 3. За допомогою направляючих пластин 4, приварених до внутрішньої поверхні конусів, газовий потік закручується навколо осі в протилежних напрямах (за та проти годинникової стрілки). На виході з конусів потоки зустрічаються та гасять швидкість в кришці 6 і, огинаючи круговий екран 5, виходять із глушника. При цьому ефективність глушника досягає 10 дБ. ФОРМУЛА КОРИСНОЇ МОДЕЛІ Глушник аеродинамічного шуму відцентрових вентиляторів, що складається із труби, конуса, кругового екрана, кришки, який відрізняється тим, додатково обладнують другим конусом меншого діаметра, до внутрішньої поверхні яких приварюють під кутом 45° направляючі пластини, що створюють обертальний рух газової суміші по гвинтовій лінії з лівим і правим напрямом обертання, для забезпечення проходження рівного об'єму газу через площу, розділену конусами, діаметр меншого конуса виконується рівним 0,7 діаметра більшого конуса. 1 UA 101542 U Комп’ютерна верстка І. Скворцова Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
