Пристрій автоматичної сигналізації включення

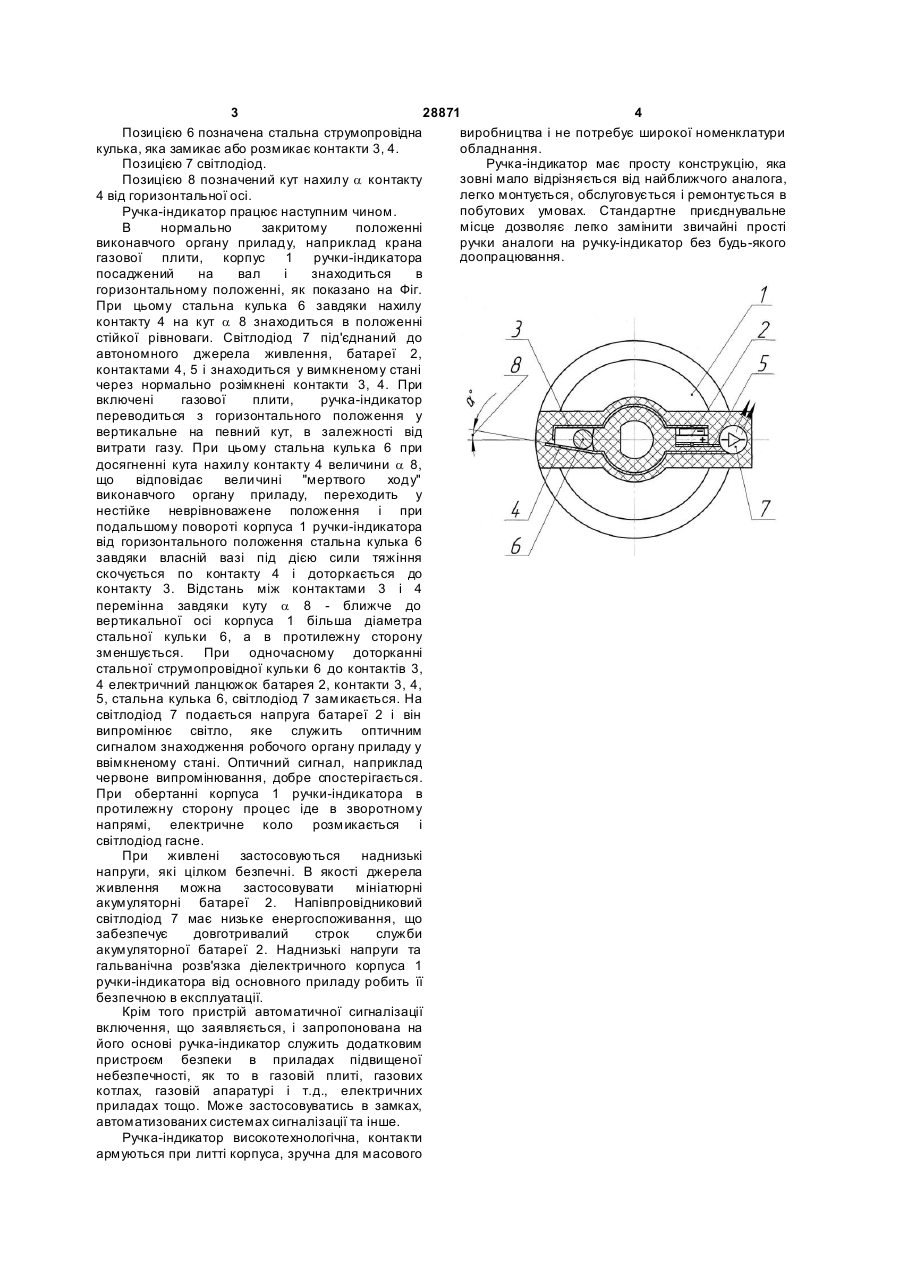

Пристрій автоматичної сигналізації включення, що містить корпус та світловий індикатор, який відрізняється тим, що в корпусі (1) вмонтовано датчик положення, що складається з струмопровідних контактів (3, 4) і струмопровідної кульки (6), та світловий індикатор на світлодіоді (7) з автономним живленням від батарейки (2), який автоматично вмикаєтьсявимикається при зміні положення корпуса (1). (19) (21) u200709177 (22) 10.08.2007 (24) 25.12.2007 (72) КОХАНОВСЬКИЙ АНАТОЛІЙ ОЛЕКСАНДРОВИЧ, U A, ВИСОЧАНСЬКИЙ ВОЛОДИМИР МИРОНОВИЧ, UA (73) КОХАНОВСЬКИЙ АНАТОЛІЙ ОЛЕКСАНДРОВИЧ, U A, ВИСОЧАНСЬКИЙ ВОЛОДИМИР МИРОНОВИЧ, UA (56) 3 28871 4 Позицією 6 позначена стальна струмопровідна виробництва і не потребує широкої номенклатури кулька, яка замикає або розмикає контакти 3, 4. обладнання. Позицією 7 світлодіод. Ручка-індикатор має просту конструкцію, яка зовні мало відрізняється від найближчого аналога, Позицією 8 позначений кут нахилу a контакту легко монтується, обслуговується і ремонтується в 4 від горизонтальної осі. побутових умовах. Стандартне приєднувальне Ручка-індикатор працює наступним чином. місце дозволяє легко замінити звичайні прості В нормально закритому положенні виконавчого органу приладу, наприклад крана ручки аналоги на ручку-індикатор без будь-якого доопрацювання. газової плити, корпус 1 ручки-індикатора посаджений на вал і знаходиться в горизонтальному положенні, як показано на Фіг. При цьому стальна кулька 6 завдяки нахилу контакту 4 на кут a 8 знаходиться в положенні стійкої рівноваги. Світлодіод 7 під'єднаний до автономного джерела живлення, батареї 2, контактами 4, 5 і знаходиться у вимкненому стані через нормально розімкнені контакти 3, 4. При включені газової плити, ручка-індикатор переводиться з горизонтального положення у вертикальне на певний кут, в залежності від витрати газу. При цьому стальна кулька 6 при досягненні кута нахилу контакту 4 величини a 8, що відповідає вели чині "мертвого ходу" виконавчого органу приладу, переходить у нестійке неврівноважене положення і при подальшому повороті корпуса 1 ручки-індикатора від горизонтального положення стальна кулька 6 завдяки власній вазі під дією сили тяжіння скочується по контакту 4 і доторкається до контакту 3. Відстань між контактами 3 і 4 перемінна завдяки куту a 8 - ближче до вертикальної осі корпуса 1 більша діаметра стальної кульки 6, а в протилежну сторону зменшується. При одночасному доторканні стальної струмопровідної кульки 6 до контактів 3, 4 електричний ланцюжок батарея 2, контакти 3, 4, 5, стальна кулька 6, світлодіод 7 замикається. На світлодіод 7 подається напруга батареї 2 і він випромінює світло, яке служить оптичним сигналом знаходження робочого органу приладу у ввімкненому стані. Оптичний сигнал, наприклад червоне випромінювання, добре спостерігається. При обертанні корпуса 1 ручки-індикатора в протилежну сторону процес іде в зворотному напрямі, електричне коло розмикається і світлодіод гасне. При живлені застосовуються наднизькі напруги, які цілком безпечні. В якості джерела живлення можна застосовувати мініатюрні акумуляторні батареї 2. Напівпровідниковий світлодіод 7 має низьке енергоспоживання, що забезпечує довготривалий строк служби акумуляторної батареї 2. Наднизькі напруги та гальванічна розв'язка діелектричного корпуса 1 ручки-індикатора від основного приладу робить її безпечною в експлуатації. Крім того пристрій автоматичної сигналізації включення, що заявляється, і запропонована на його основі ручка-індикатор служить додатковим пристроєм безпеки в приладах підвищеної небезпечності, як то в газовій плиті, газових котлах, газовій апаратурі і т.д., електричних приладах тощо. Може застосовуватись в замках, автоматизованих системах сигналізації та інше. Ручка-індикатор високотехнологічна, контакти армуються при литті корпуса, зручна для масового
