Молоток кормодробарки

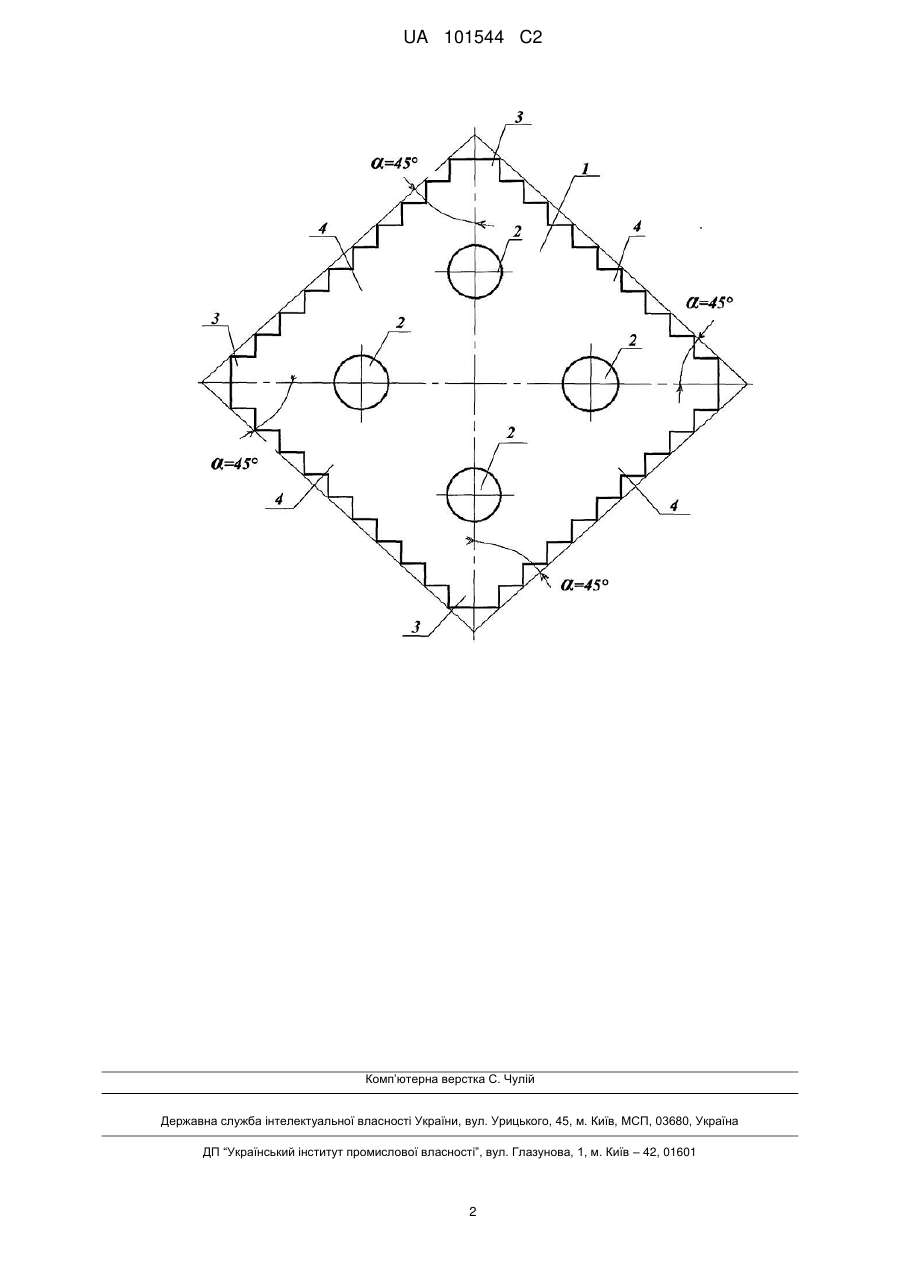

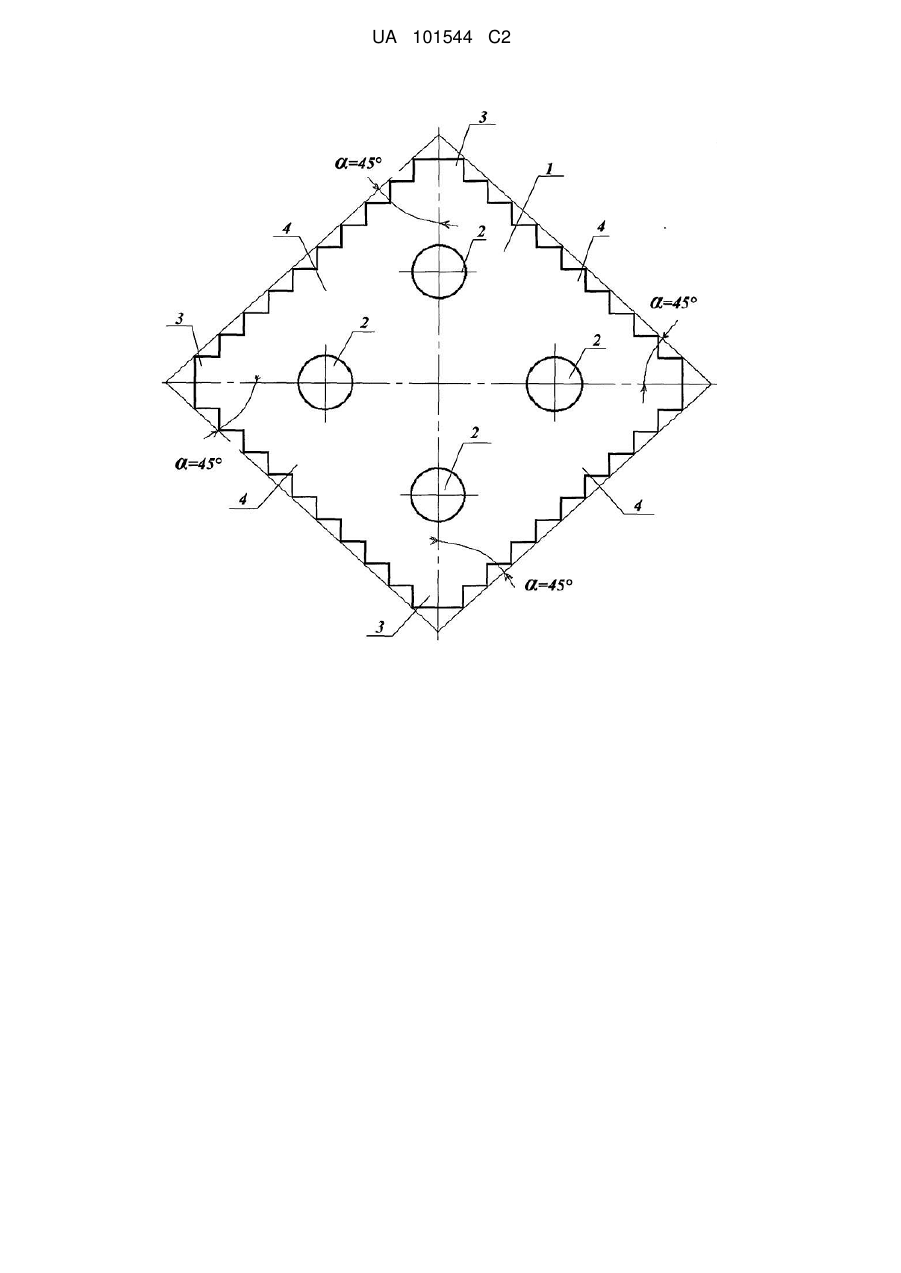

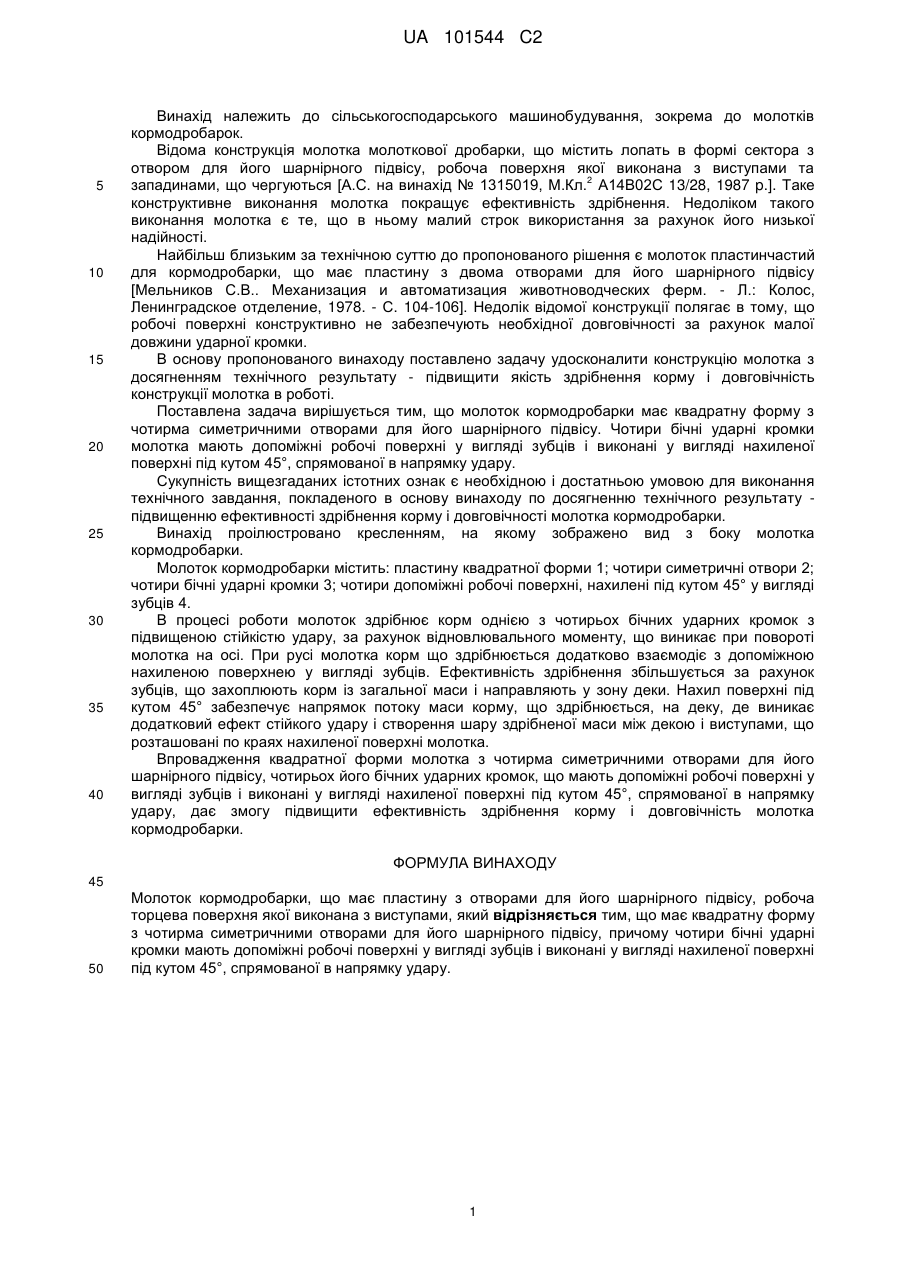

Реферат: 1. Об'єкт винаходу: конструктивний елемент кормодробарок. 2. Галузь застосування: сільськогосподарське машинобудування, зокрема робочі органи кормодробарок. 3. Суть винаходу: молоток кормодробарки, що має пластину квадратної форми, чотири симетричні отвори, чотири бічні ударні кромки, чотири допоміжні робочі поверхні, нахилені під кутом 45° у вигляді зубців. 4. Технічний результат: підвищення ефективності здрібнення корму і довговічності молотка кормодробарки. UA 101544 C2 (12) UA 101544 C2 UA 101544 C2 5 10 15 20 25 30 35 40 Винахід належить до сільськогосподарського машинобудування, зокрема до молотків кормодробарок. Відома конструкція молотка молоткової дробарки, що містить лопать в формі сектора з отвором для його шарнірного підвісу, робоча поверхня якої виконана з виступами та 2 западинами, що чергуються [А.С. на винахід № 1315019, М.Кл. А14В02С 13/28, 1987 p.]. Таке конструктивне виконання молотка покращує ефективність здрібнення. Недоліком такого виконання молотка є те, що в ньому малий строк використання за рахунок його низької надійності. Найбільш близьким за технічною суттю до пропонованого рішення є молоток пластинчастий для кормодробарки, що має пластину з двома отворами для його шарнірного підвісу [Мельников С.В.. Механизация и автоматизация животноводческих ферм. - Л.: Колос, Ленинградское отделение, 1978. - С. 104-106]. Недолік відомої конструкції полягає в тому, що робочі поверхні конструктивно не забезпечують необхідної довговічності за рахунок малої довжини ударної кромки. В основу пропонованого винаходу поставлено задачу удосконалити конструкцію молотка з досягненням технічного результату - підвищити якість здрібнення корму і довговічність конструкції молотка в роботі. Поставлена задача вирішується тим, що молоток кормодробарки має квадратну форму з чотирма симетричними отворами для його шарнірного підвісу. Чотири бічні ударні кромки молотка мають допоміжні робочі поверхні у вигляді зубців і виконані у вигляді нахиленої поверхні під кутом 45°, спрямованої в напрямку удару. Сукупність вищезгаданих істотних ознак є необхідною і достатньою умовою для виконання технічного завдання, покладеного в основу винаходу по досягненню технічного результату підвищенню ефективності здрібнення корму і довговічності молотка кормодробарки. Винахід проілюстровано кресленням, на якому зображено вид з боку молотка кормодробарки. Молоток кормодробарки містить: пластину квадратної форми 1; чотири симетричні отвори 2; чотири бічні ударні кромки 3; чотири допоміжні робочі поверхні, нахилені під кутом 45° у вигляді зубців 4. В процесі роботи молоток здрібнює корм однією з чотирьох бічних ударних кромок з підвищеною стійкістю удару, за рахунок відновлювального моменту, що виникає при повороті молотка на осі. При русі молотка корм що здрібнюється додатково взаємодіє з допоміжною нахиленою поверхнею у вигляді зубців. Ефективність здрібнення збільшується за рахунок зубців, що захоплюють корм із загальної маси і направляють у зону деки. Нахил поверхні під кутом 45° забезпечує напрямок потоку маси корму, що здрібнюється, на деку, де виникає додатковий ефект стійкого удару і створення шару здрібненої маси між декою і виступами, що розташовані по краях нахиленої поверхні молотка. Впровадження квадратної форми молотка з чотирма симетричними отворами для його шарнірного підвісу, чотирьох його бічних ударних кромок, що мають допоміжні робочі поверхні у вигляді зубців і виконані у вигляді нахиленої поверхні під кутом 45°, спрямованої в напрямку удару, дає змогу підвищити ефективність здрібнення корму і довговічність молотка кормодробарки. ФОРМУЛА ВИНАХОДУ 45 50 Молоток кормодробарки, що має пластину з отворами для його шарнірного підвісу, робоча торцева поверхня якої виконана з виступами, який відрізняється тим, що має квадратну форму з чотирма симетричними отворами для його шарнірного підвісу, причому чотири бічні ударні кромки мають допоміжні робочі поверхні у вигляді зубців і виконані у вигляді нахиленої поверхні під кутом 45°, спрямованої в напрямку удару. 1 UA 101544 C2 Комп’ютерна верстка С. Чулій Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
