Молоток дробарки

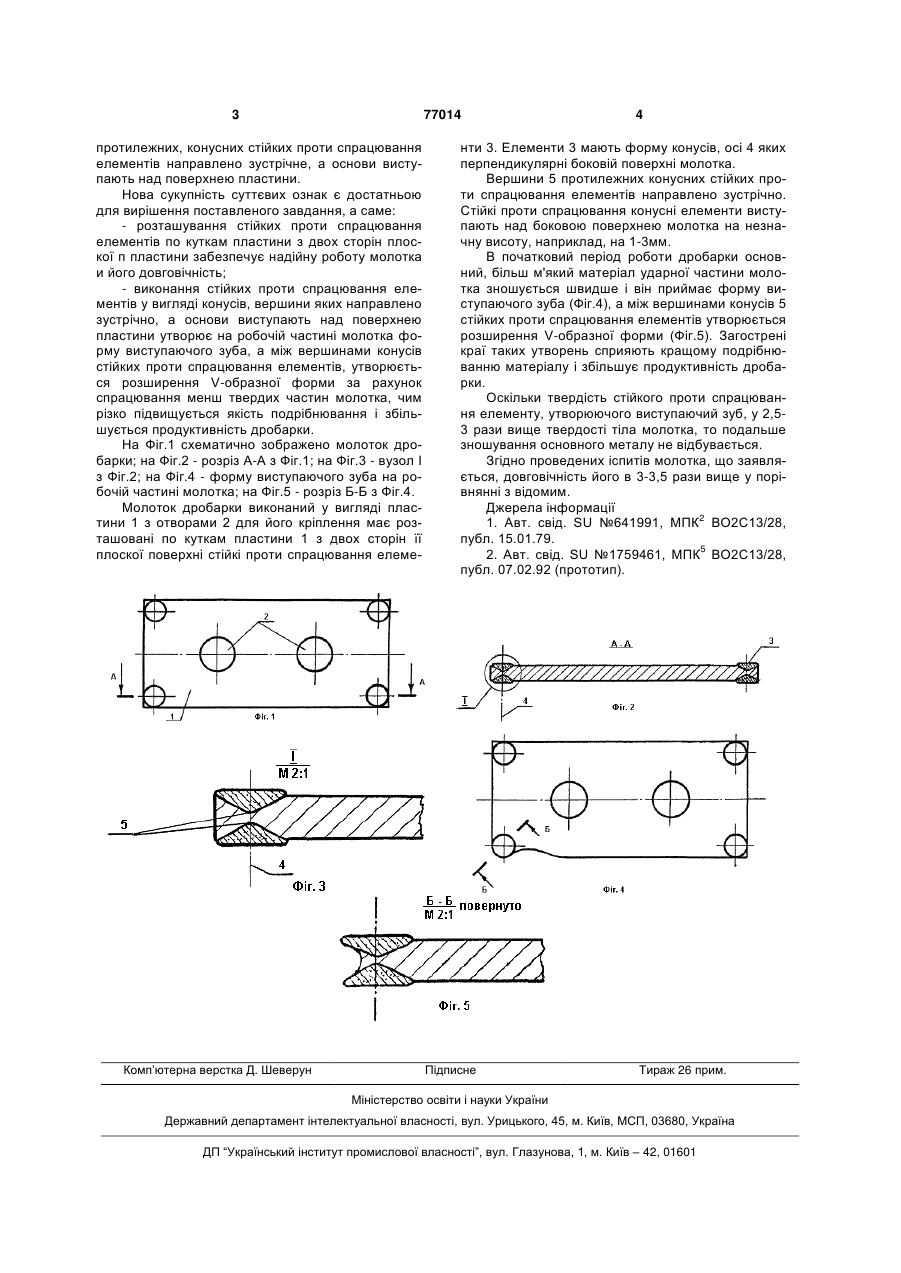

Молоток дробарки, виконаний у вигляді пластини з отворами для його кріплення і оснащений зносостійкими елементами, який відрізняється тим, що зносостійкі елементи розташовано по кутках пластини з двох сторін плоскої її поверхні, причому указані елементи мають форму конусів, осі яких перпендикулярні боковій поверхні пластини, вершини протилежних конусних зносостійких елементів направлено зустрічно, а основи виступають над поверхнею пластини. (19) (21) 20040403054 (22) 26.04.2004 (24) 16.10.2006 (46) 16.10.2006, Бюл. № 10, 2006 р. (72) Денисенко Микола Іванович, Бойко Анатолій Іванович, Сидоренко Костянтин Олександрович, Шаровольський Анатолій Миколайович, Савченко Василь Миколайович (73) Денисенко Микола Іванович (56) SU 1759461 A1, 07.09.1992 JP 63054952, 09.03.1988 SU 1386297 A1, 07.04.1988 SU 358005, 03.11.1972 3 77014 протилежних, конусних стійких проти спрацювання елементів направлено зустрічне, а основи виступають над поверхнею пластини. Нова сукупність суттєвих ознак є достатньою для вирішення поставленого завдання, а саме: - розташування стійких проти спрацювання елементів по куткам пластини з двох сторін плоскої п пластини забезпечує надійну роботу молотка и його довговічність; - виконання стійких проти спрацювання елементів у вигляді конусів, вершини яких направлено зустрічно, а основи виступають над поверхнею пластини утворює на робочій частині молотка форму виступаючого зуба, а між вершинами конусів стійких проти спрацювання елементів, утворюється розширення V-образної форми за рахунок спрацювання менш твердих частин молотка, чим різко підвищується якість подрібнювання і збільшується продуктивність дробарки. На Фіг.1 схематично зображено молоток дробарки; на Фіг.2 - розріз А-А з Фіг.1; на Фіг.3 - вузол І з Фіг.2; на Фіг.4 - форму виступаючого зуба на робочій частині молотка; на Фіг.5 - розріз Б-Б з Фіг.4. Молоток дробарки виконаний у вигляді пластини 1 з отворами 2 для його кріплення має розташовані по куткам пластини 1 з двох сторін її плоскої поверхні стійкі проти спрацювання елеме Комп’ютерна верстка Д. Шеверун 4 нти 3. Елементи 3 мають форму конусів, осі 4 яких перпендикулярні боковій поверхні молотка. Вершини 5 протилежних конусних стійких проти спрацювання елементів направлено зустрічно. Стійкі проти спрацювання конусні елементи виступають над боковою поверхнею молотка на незначну висоту, наприклад, на 1-3мм. В початковий період роботи дробарки основний, більш м'який матеріал ударної частини молотка зношується швидше і він приймає форму виступаючого зуба (Фіг.4), а між вершинами конусів 5 стійких проти спрацювання елементів утворюється розширення V-образної форми (Фіг.5). Загострені краї таких утворень сприяють кращому подрібнюванню матеріалу і збільшує продуктивність дробарки. Оскільки твердість стійкого проти спрацювання елементу, утворюючого виступаючий зуб, у 2,53 рази вище твердості тіла молотка, то подальше зношування основного металу не відбувається. Згідно проведених іспитів молотка, що заявляється, довговічність його в 3-3,5 рази вище у порівнянні з відомим. Джерела інформації 1. Авт. свід. SU №641991, МПК2 ВО2С13/28, публ. 15.01.79. 2. Авт. свід. SU №1759461, МПК5 ВО2С13/28, публ. 07.02.92 (прототип). Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
