Молоток дробарки
Номер патенту: 35978
Опубліковано: 10.10.2008
Автори: Войтюк Дмитро Григорович, КОТРЕЧКО ОЛЕКСІЙ ОЛЕКСІЙОВИЧ, Денисенко Микола Іванович, Войтюк Валерій Дмитрович
Формула / Реферат
Молоток дробарки, що містить пластину з двома отворами для кріплення, який відрізняється тим, що робочі частини молотка виконані у вигляді зрізаних чотиригранних пірамід, а сторони їх основи a1 і в1 дорівнюють:
а1 = а + 2h tg a і в1 = в + 2h tg b,
де а і в - відповідно товщина і ширина молотка в його поперечному перерізі між осями отворів;
h - відстань від горизонтальної осі отвору молотка до його торця;
a і b - кути нахилу бокових граней піраміди відносно повздовжньої осі молотка.
Текст

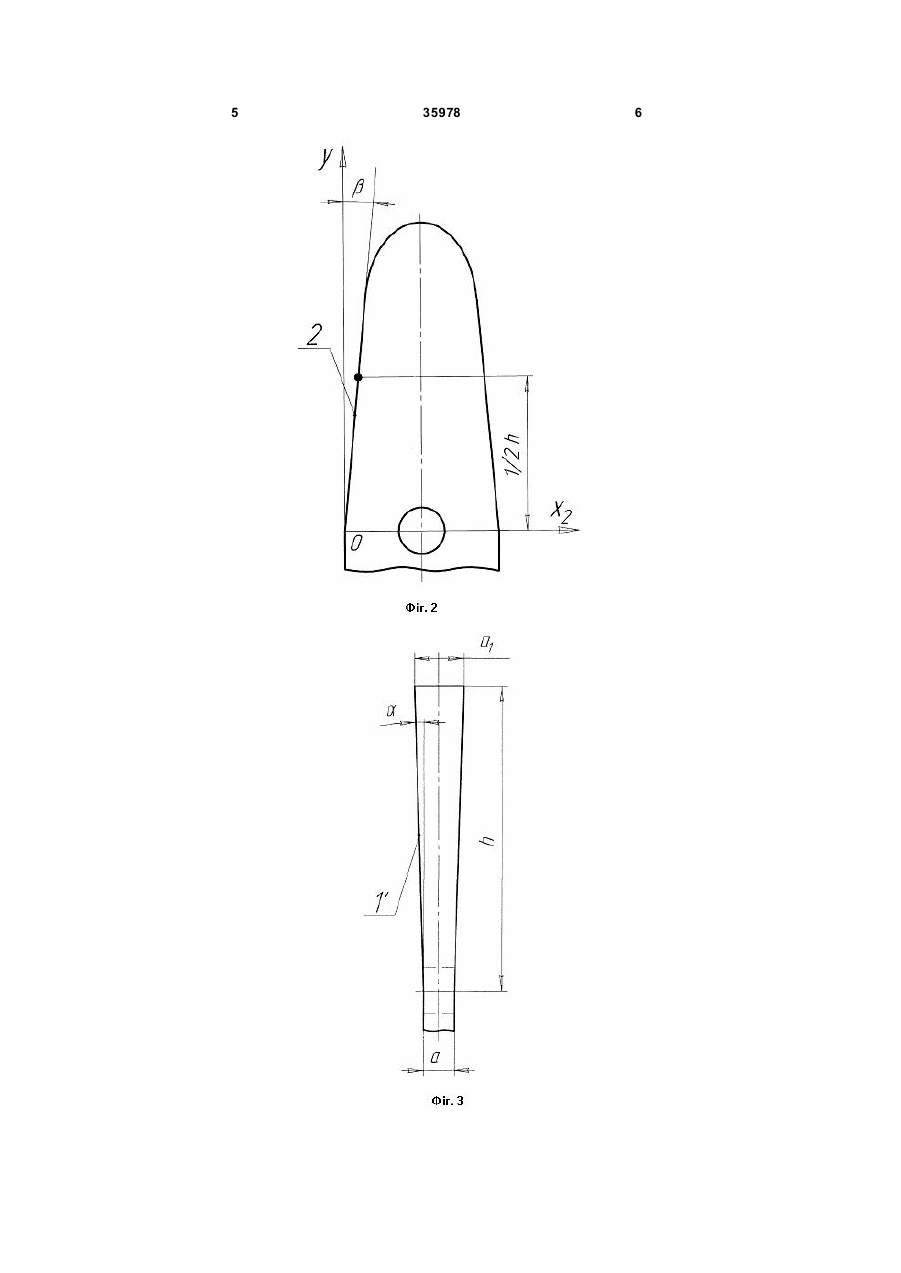

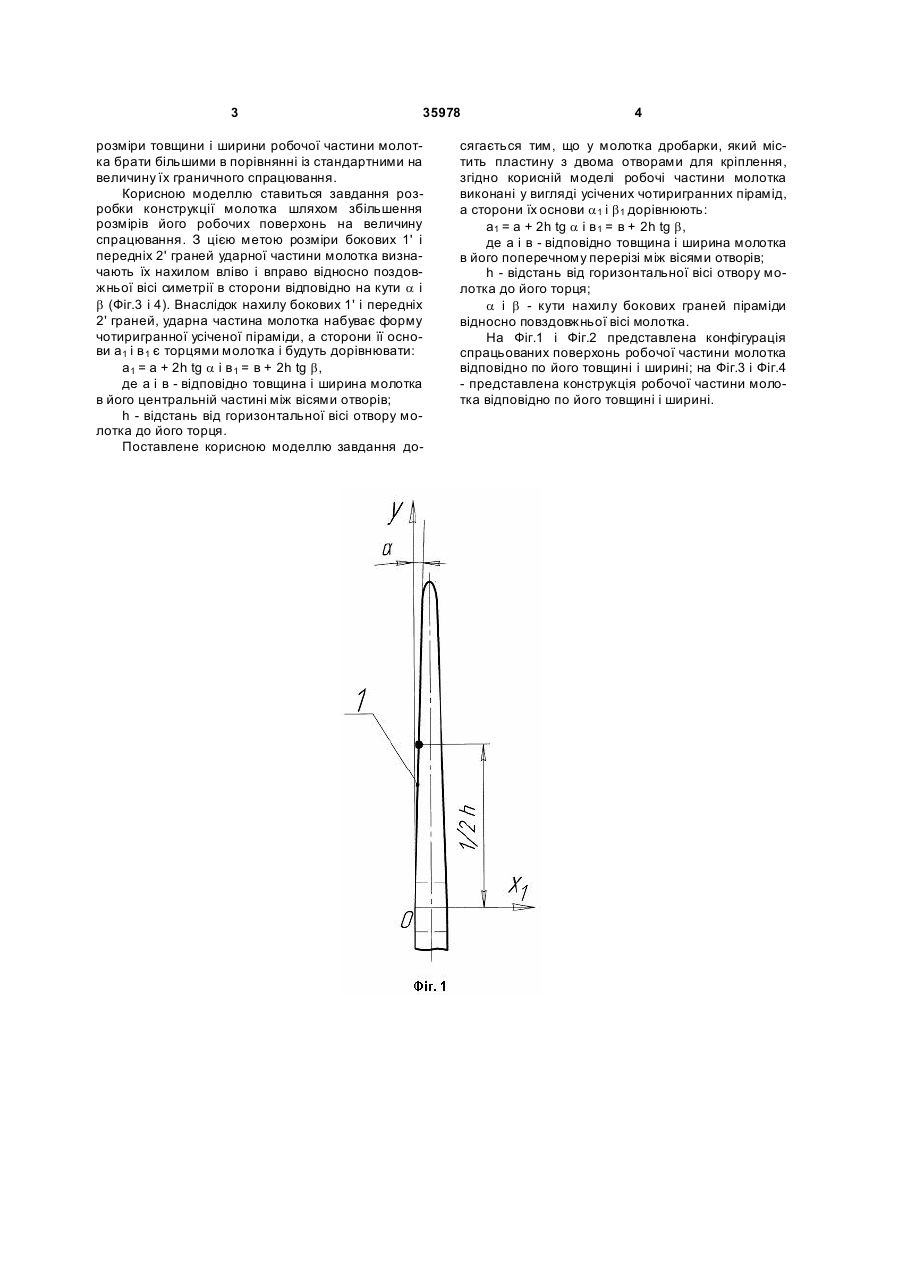

Молоток дробарки, що містить пластину з двома отворами для кріплення, який відрізняєть 3 35978 розміри товщини і ширини робочої частини молотка брати більшими в порівнянні із стандартними на величину їх граничного спрацювання. Корисною моделлю ставиться завдання розробки конструкції молотка шляхом збільшення розмірів його робочих поверхонь на величину спрацювання. З цією метою розміри бокових 1' і передніх 2' граней ударної частини молотка визначають їх нахилом вліво і вправо відносно поздовжньої вісі симетрії в сторони відповідно на кути a і b (Фіг.3 і 4). Внаслідок нахилу бокових 1' і передніх 2' граней, ударна частина молотка набуває форму чотиригранної усіченої піраміди, а сторони її основи a1 і в 1 є торцями молотка і будуть дорівнювати: a1 = a + 2h tg a і в 1 = в + 2h tg b, де а і в - відповідно товщина і ширина молотка в його центральній частині між вісями отворів; h - відстань від горизонтальної вісі отвору молотка до його торця. Поставлене корисною моделлю завдання до 4 сягається тим, що у молотка дробарки, який містить пластину з двома отворами для кріплення, згідно корисній моделі робочі частини молотка виконані у вигляді усічених чотиригранних пірамід, а сторони їх основи a 1 і b 1 дорівнюють: a1 = a + 2h tg a і в 1 = в + 2h tg b, де а і в - відповідно товщина і ширина молотка в його поперечному перерізі між вісями отворів; h - відстань від горизонтальної вісі отвору молотка до його торця; a і b - кути нахилу бокових граней піраміди відносно повздовжньої вісі молотка. На Фіг.1 і Фіг.2 представлена конфігурація спрацьованих поверхонь робочої частини молотка відповідно по його товщині і ширині; на Фіг.3 і Фіг.4 - представлена конструкція робочої частини молотка відповідно по його товщині і ширині. 5 35978 6 7 Комп’ютерна в ерстка А. Крулевський 35978 8 Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюCrushing hammer
Автори англійськоюVoitiuk Dmytro Hryhorovych, Kotrechko Oleksii Oleksiiovych, Voitiuk Valerii Dmytrovych, Denysenko Mykola Ivanovych
Назва патенту російськоюМолоток дробилки
Автори російськоюВойтюк Дмитрий Григорьевич, Котречко Алексей Алексеевич, Войтюк Валерий Дмитриевич, Денисенко Николай Иванович
