Молоток дробарки карпенка

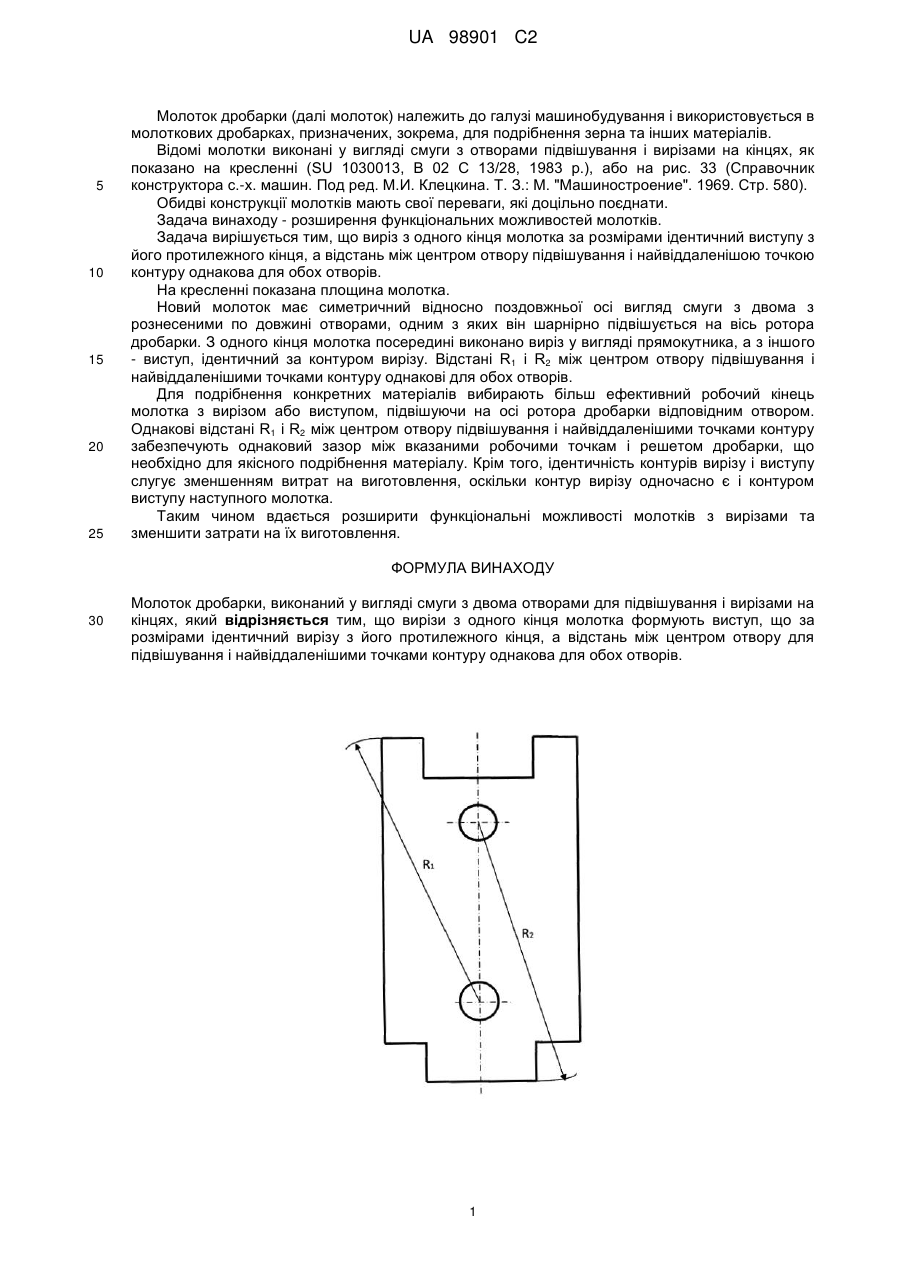

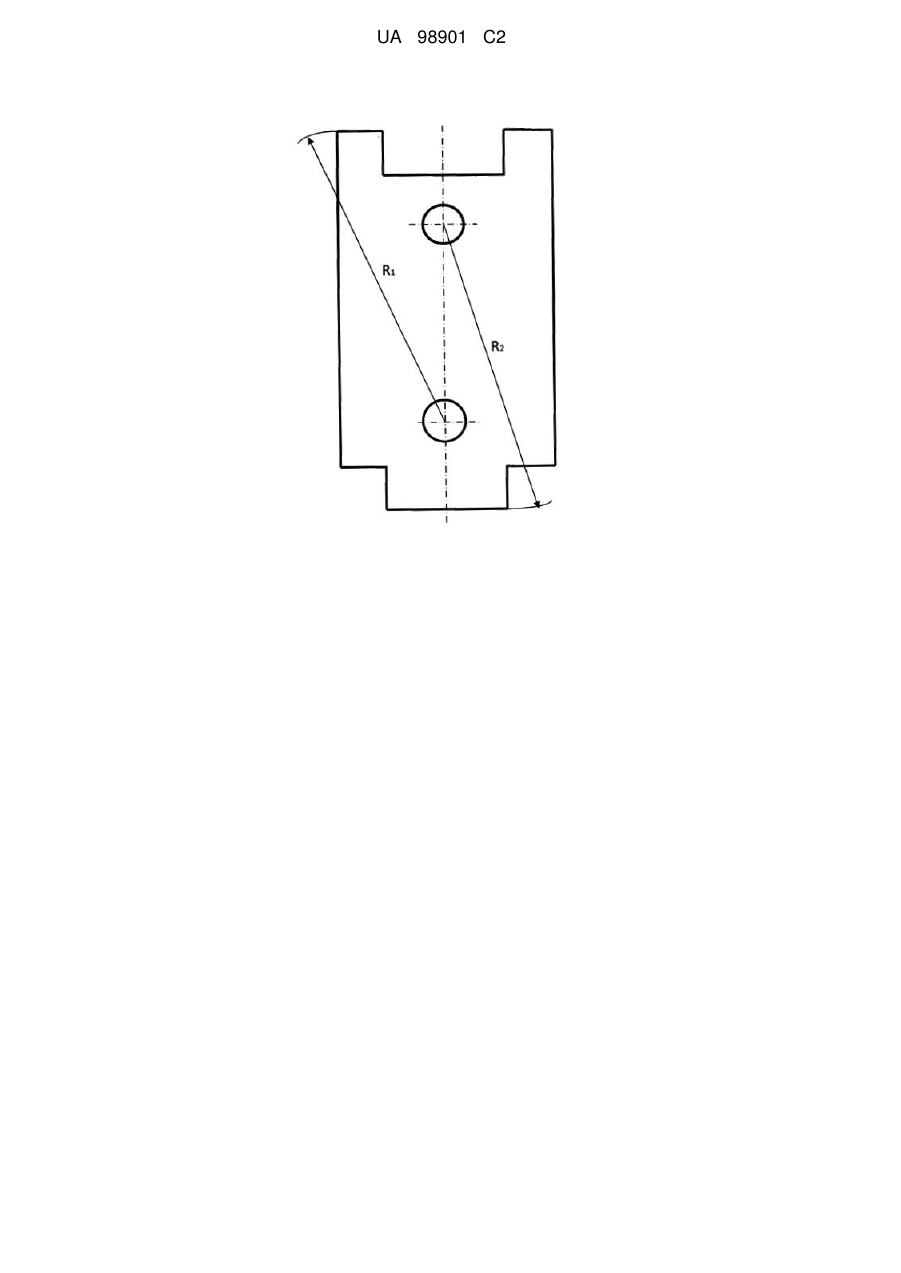

Реферат: Винахід належить до галузі машинобудування і може бути використаний в молоткових дробарках, призначених, зокрема, для подрібнення зерна та інших матеріалів. Молоток дробарки, виконаний у вигляді смуги з двома отворами для підвішування і вирізами на кінцях. Виріз з одного кінця молотка за розмірами ідентичний виступу з його протилежного кінця, а відстань між центром отвору підвішування і найвіддаленішими точками контуру однакова для обох отворів. Винахід дозволяє розширити функціональні можливості молотків з вирізами та зменшити затрати на їх виготовлення. UA 98901 C2 (12) UA 98901 C2 UA 98901 C2 5 10 15 20 25 Молоток дробарки (далі молоток) належить до галузі машинобудування і використовується в молоткових дробарках, призначених, зокрема, для подрібнення зерна та інших матеріалів. Відомі молотки виконані у вигляді смуги з отворами підвішування і вирізами на кінцях, як показано на кресленні (SU 1030013, В 02 С 13/28, 1983 р.), або на рис. 33 (Справочник конструктора с.-х. машин. Под ред. М.И. Клецкина. Т. З.: М. "Машиностроение". 1969. Стр. 580). Обидві конструкції молотків мають свої переваги, які доцільно поєднати. Задача винаходу - розширення функціональних можливостей молотків. Задача вирішується тим, що виріз з одного кінця молотка за розмірами ідентичний виступу з його протилежного кінця, а відстань між центром отвору підвішування і найвіддаленішою точкою контуру однакова для обох отворів. На кресленні показана площина молотка. Новий молоток має симетричний відносно поздовжньої осі вигляд смуги з двома з рознесеними по довжині отворами, одним з яких він шарнірно підвішується на вісь ротора дробарки. З одного кінця молотка посередині виконано виріз у вигляді прямокутника, а з іншого - виступ, ідентичний за контуром вирізу. Відстані R 1 і R2 між центром отвору підвішування і найвіддаленішими точками контуру однакові для обох отворів. Для подрібнення конкретних матеріалів вибирають більш ефективний робочий кінець молотка з вирізом або виступом, підвішуючи на осі ротора дробарки відповідним отвором. Однакові відстані R1 і R2 між центром отвору підвішування і найвіддаленішими точками контуру забезпечують однаковий зазор між вказаними робочими точкам і решетом дробарки, що необхідно для якісного подрібнення матеріалу. Крім того, ідентичність контурів вирізу і виступу слугує зменшенням витрат на виготовлення, оскільки контур вирізу одночасно є і контуром виступу наступного молотка. Таким чином вдається розширити функціональні можливості молотків з вирізами та зменшити затрати на їх виготовлення. ФОРМУЛА ВИНАХОДУ 30 Молоток дробарки, виконаний у вигляді смуги з двома отворами для підвішування і вирізами на кінцях, який відрізняється тим, що вирізи з одного кінця молотка формують виступ, що за розмірами ідентичний вирізу з його протилежного кінця, а відстань між центром отвору для підвішування і найвіддаленішими точками контуру однакова для обох отворів. 1 UA 98901 C2 Комп’ютерна верстка М. Ломалова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
