Сепаратор бурового верстата

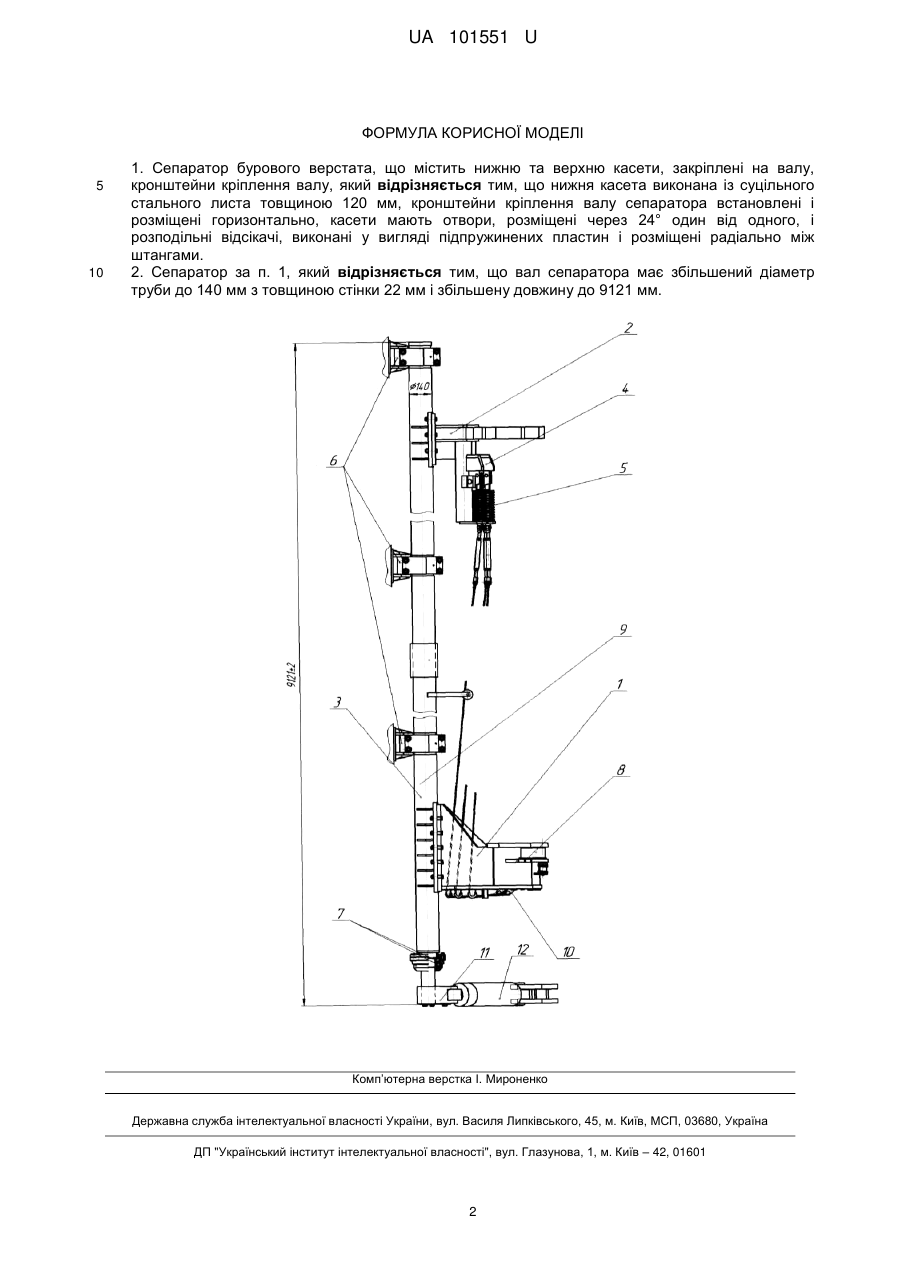

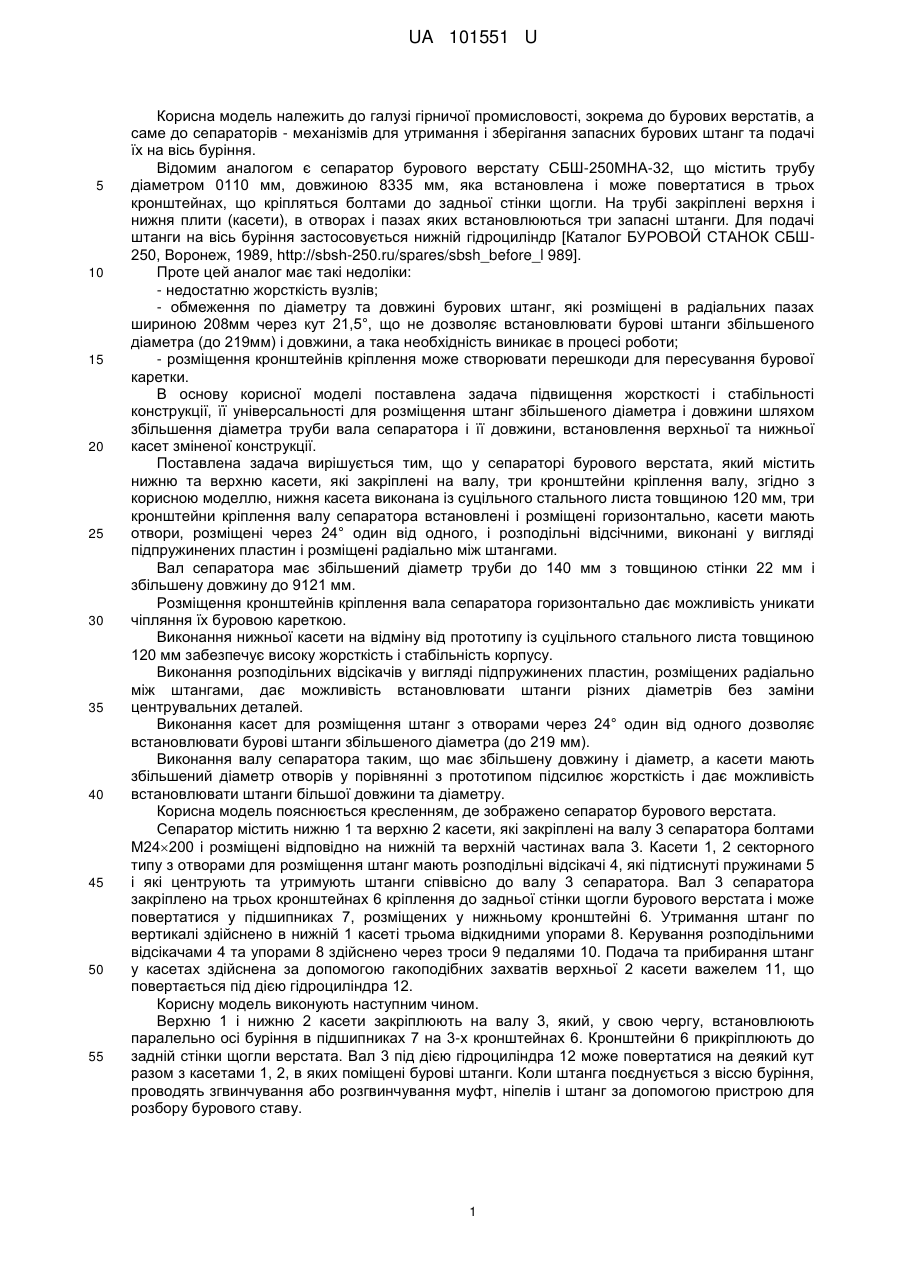

Реферат: Сепаратор бурового верстата містить нижню та верхню касети, закріплені на валу, кронштейни кріплення валу. Нижня касета виконана із суцільного стального листа товщиною 120 мм. Кронштейни кріплення валу сепаратора встановлені і розміщені горизонтально. Касети мають отвори, розміщені через 24° один від одного, і розподільні відсікачі, виконані у вигляді підпружинених пластин і розміщені радіально між штангами. Вал сепаратора має збільшений діаметр труби до 140 мм з товщиною стінки 22 мм і збільшену довжину до 9121 мм. UA 101551 U (54) СЕПАРАТОР БУРОВОГО ВЕРСТАТА UA 101551 U UA 101551 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до галузі гірничої промисловості, зокрема до бурових верстатів, а саме до сепараторів - механізмів для утримання і зберігання запасних бурових штанг та подачі їх на вісь буріння. Відомим аналогом є сепаратор бурового верстату СБШ-250МНА-32, що містить трубу діаметром 0110 мм, довжиною 8335 мм, яка встановлена і може повертатися в трьох кронштейнах, що кріпляться болтами до задньої стінки щогли. На трубі закріплені верхня і нижня плити (касети), в отворах і пазах яких встановлюються три запасні штанги. Для подачі штанги на вісь буріння застосовується нижній гідроциліндр [Каталог БУРОВОЙ СТАНОК СБШ250, Воронеж, 1989, http://sbsh-250.ru/spares/sbsh_before_l 989]. Проте цей аналог має такі недоліки: - недостатню жорсткість вузлів; - обмеження по діаметру та довжині бурових штанг, які розміщені в радіальних пазах шириною 208мм через кут 21,5°, що не дозволяє встановлювати бурові штанги збільшеного діаметра (до 219мм) і довжини, а така необхідність виникає в процесі роботи; - розміщення кронштейнів кріплення може створювати перешкоди для пересування бурової каретки. В основу корисної моделі поставлена задача підвищення жорсткості і стабільності конструкції, її універсальності для розміщення штанг збільшеного діаметра і довжини шляхом збільшення діаметра труби вала сепаратора і її довжини, встановлення верхньої та нижньої касет зміненої конструкції. Поставлена задача вирішується тим, що у сепараторі бурового верстата, який містить нижню та верхню касети, які закріплені на валу, три кронштейни кріплення валу, згідно з корисною моделлю, нижня касета виконана із суцільного стального листа товщиною 120 мм, три кронштейни кріплення валу сепаратора встановлені і розміщені горизонтально, касети мають отвори, розміщені через 24° один від одного, і розподільні відсічними, виконані у вигляді підпружинених пластин і розміщені радіально між штангами. Вал сепаратора має збільшений діаметр труби до 140 мм з товщиною стінки 22 мм і збільшену довжину до 9121 мм. Розміщення кронштейнів кріплення вала сепаратора горизонтально дає можливість уникати чіпляння їх буровою кареткою. Виконання нижньої касети на відміну від прототипу із суцільного стального листа товщиною 120 мм забезпечує високу жорсткість і стабільність корпусу. Виконання розподільних відсікачів у вигляді підпружинених пластин, розміщених радіально між штангами, дає можливість встановлювати штанги різних діаметрів без заміни центрувальних деталей. Виконання касет для розміщення штанг з отворами через 24° один від одного дозволяє встановлювати бурові штанги збільшеного діаметра (до 219 мм). Виконання валу сепаратора таким, що має збільшену довжину і діаметр, а касети мають збільшений діаметр отворів у порівнянні з прототипом підсилює жорсткість і дає можливість встановлювати штанги більшої довжини та діаметру. Корисна модель пояснюється кресленням, де зображено сепаратор бурового верстата. Сепаратор містить нижню 1 та верхню 2 касети, які закріплені на валу 3 сепаратора болтами М24200 і розміщені відповідно на нижній та верхній частинах вала 3. Касети 1, 2 секторного типу з отворами для розміщення штанг мають розподільні відсікачі 4, які підтиснуті пружинами 5 і які центрують та утримують штанги співвісно до валу 3 сепаратора. Вал 3 сепаратора закріплено на трьох кронштейнах 6 кріплення до задньої стінки щогли бурового верстата і може повертатися у підшипниках 7, розміщених у нижньому кронштейні 6. Утримання штанг по вертикалі здійснено в нижній 1 касеті трьома відкидними упорами 8. Керування розподільними відсікачами 4 та упорами 8 здійснено через троси 9 педалями 10. Подача та прибирання штанг у касетах здійснена за допомогою гакоподібних захватів верхньої 2 касети важелем 11, що повертається під дією гідроциліндра 12. Корисну модель виконують наступним чином. Верхню 1 і нижню 2 касети закріплюють на валу 3, який, у свою чергу, встановлюють паралельно осі буріння в підшипниках 7 на 3-х кронштейнах 6. Кронштейни 6 прикріплюють до задній стінки щогли верстата. Вал 3 під дією гідроциліндра 12 може повертатися на деякий кут разом з касетами 1, 2, в яких поміщені бурові штанги. Коли штанга поєднується з віссю буріння, проводять згвинчування або розгвинчування муфт, ніпелів і штанг за допомогою пристрою для розбору бурового ставу. 1 UA 101551 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 1. Сепаратор бурового верстата, що містить нижню та верхню касети, закріплені на валу, кронштейни кріплення валу, який відрізняється тим, що нижня касета виконана із суцільного стального листа товщиною 120 мм, кронштейни кріплення валу сепаратора встановлені і розміщені горизонтально, касети мають отвори, розміщені через 24° один від одного, і розподільні відсікачі, виконані у вигляді підпружинених пластин і розміщені радіально між штангами. 2. Сепаратор за п. 1, який відрізняється тим, що вал сепаратора має збільшений діаметр труби до 140 мм з товщиною стінки 22 мм і збільшену довжину до 9121 мм. Комп’ютерна верстка І. Мироненко Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут інтелектуальної власності", вул. Глазунова, 1, м. Київ – 42, 01601 2
