Пристрій для розбирання бурового ставу бурового верстата

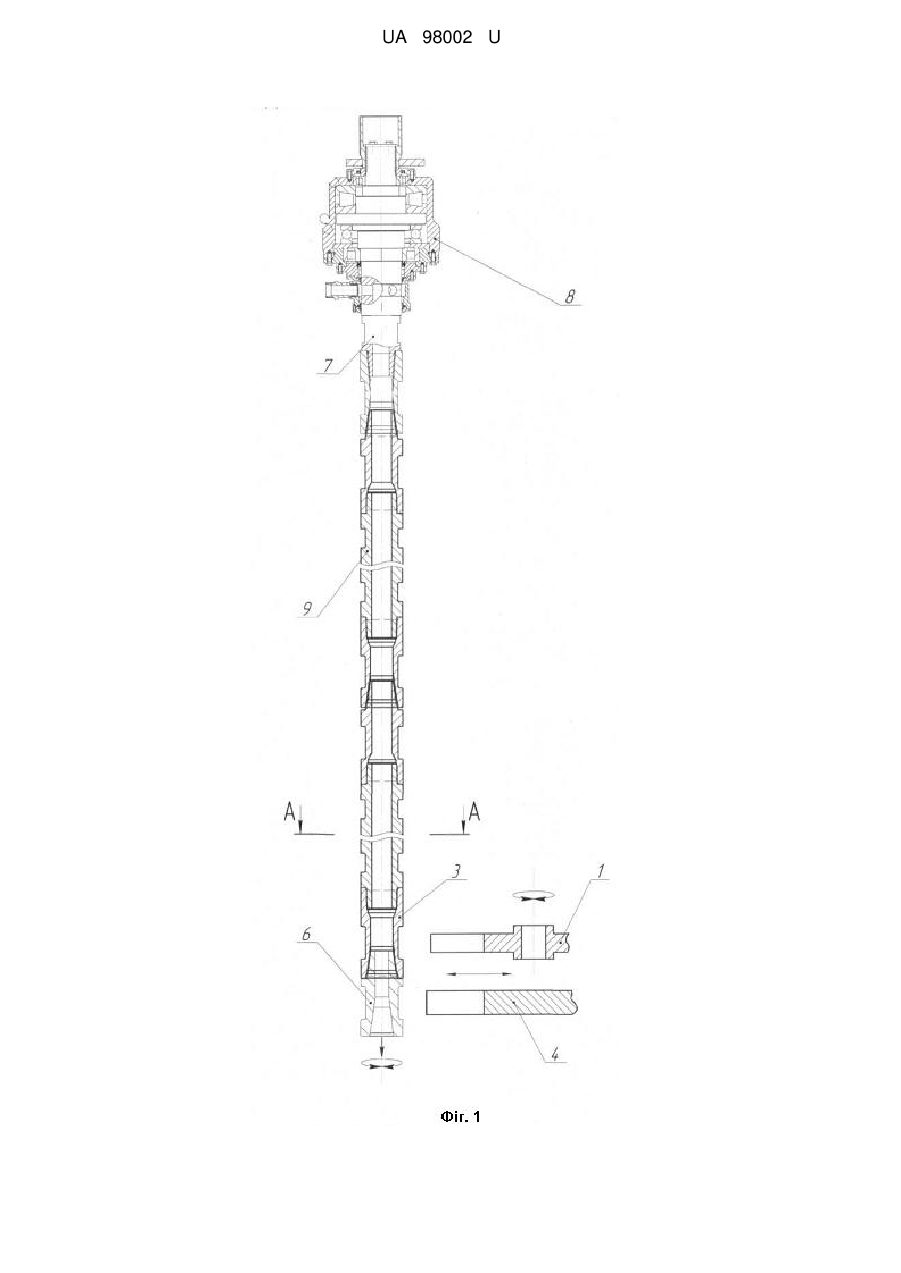

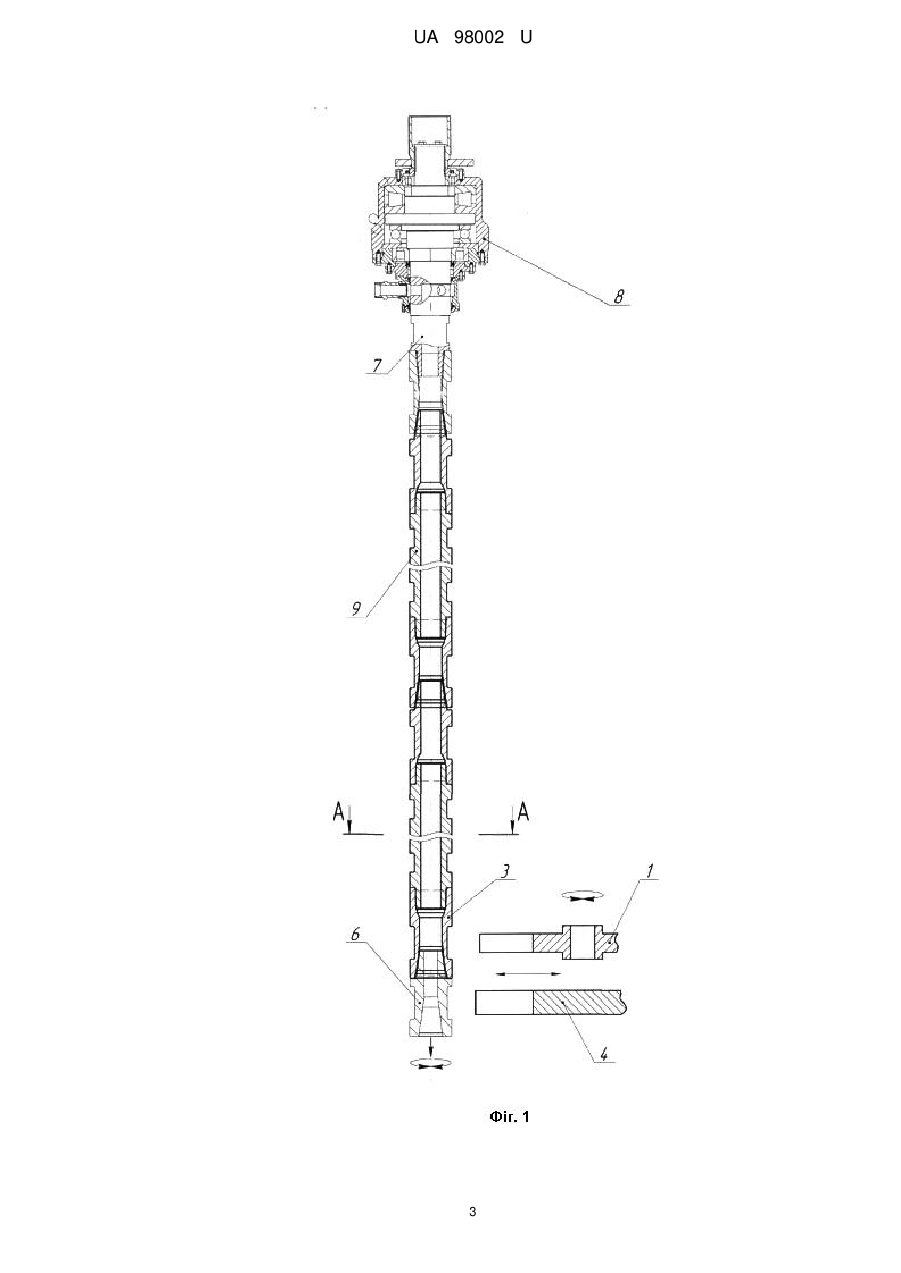

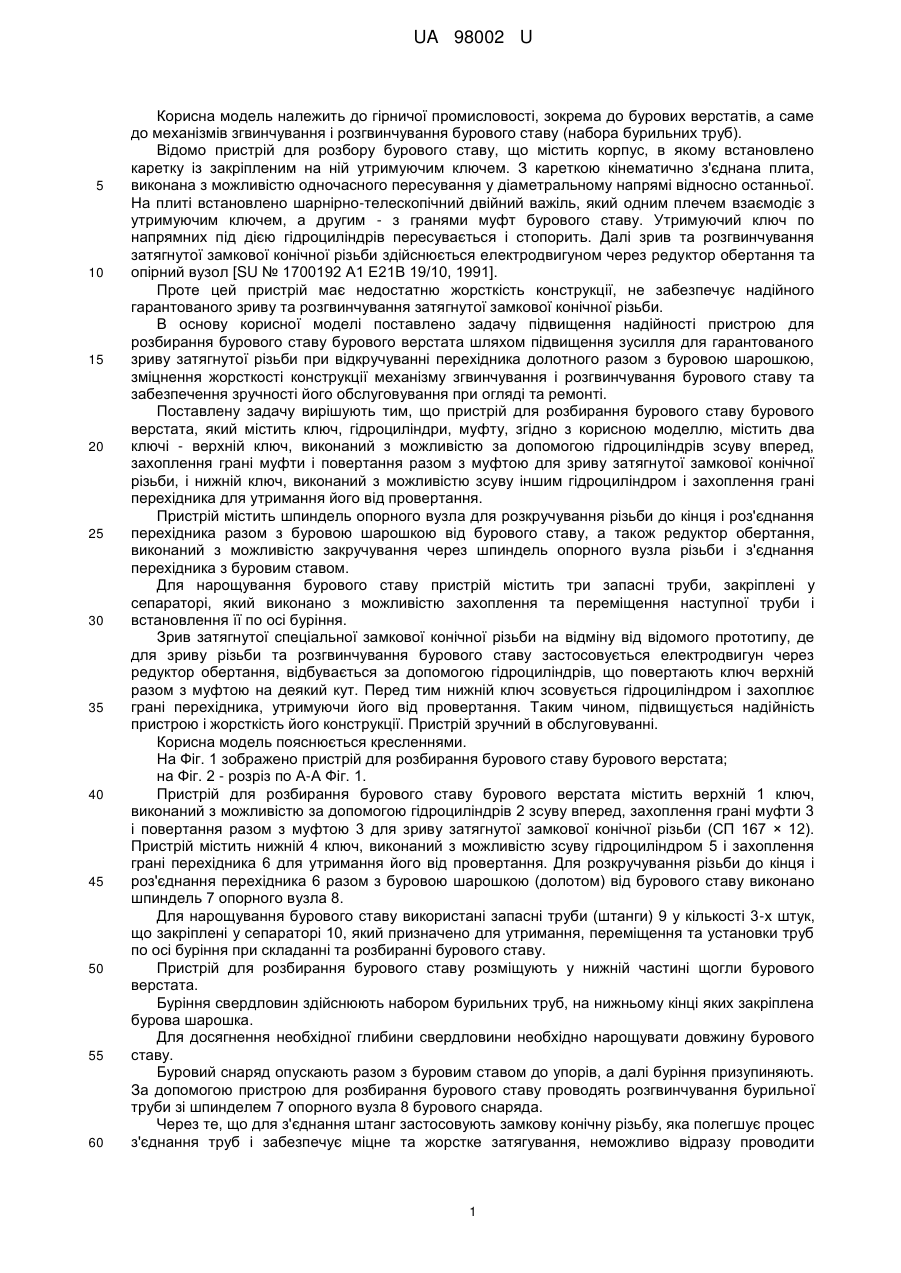

Реферат: UA 98002 U UA 98002 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до гірничої промисловості, зокрема до бурових верстатів, а саме до механізмів згвинчування і розгвинчування бурового ставу (набора бурильних труб). Відомо пристрій для розбору бурового ставу, що містить корпус, в якому встановлено каретку із закріпленим на ній утримуючим ключем. З кареткою кінематично з'єднана плита, виконана з можливістю одночасного пересування у діаметральному напрямі відносно останньої. На плиті встановлено шарнірно-телескопічний двійний важіль, який одним плечем взаємодіє з утримуючим ключем, а другим - з гранями муфт бурового ставу. Утримуючий ключ по напрямних під дією гідроциліндрів пересувається і стопорить. Далі зрив та розгвинчування затягнутої замкової конічної різьби здійснюється електродвигуном через редуктор обертання та опірний вузол [SU № 1700192 А1 Е21В 19/10, 1991]. Проте цей пристрій має недостатню жорсткість конструкції, не забезпечує надійного гарантованого зриву та розгвинчування затягнутої замкової конічної різьби. В основу корисної моделі поставлено задачу підвищення надійності пристрою для розбирання бурового ставу бурового верстата шляхом підвищення зусилля для гарантованого зриву затягнутої різьби при відкручуванні перехідника долотного разом з буровою шарошкою, зміцнення жорсткості конструкції механізму згвинчування і розгвинчування бурового ставу та забезпечення зручності його обслуговування при огляді та ремонті. Поставлену задачу вирішують тим, що пристрій для розбирання бурового ставу бурового верстата, який містить ключ, гідроциліндри, муфту, згідно з корисною моделлю, містить два ключі - верхній ключ, виконаний з можливістю за допомогою гідроциліндрів зсуву вперед, захоплення грані муфти і повертання разом з муфтою для зриву затягнутої замкової конічної різьби, і нижній ключ, виконаний з можливістю зсуву іншим гідроциліндром і захоплення грані перехідника для утримання його від провертання. Пристрій містить шпиндель опорного вузла для розкручування різьби до кінця і роз'єднання перехідника разом з буровою шарошкою від бурового ставу, а також редуктор обертання, виконаний з можливістю закручування через шпиндель опорного вузла різьби і з'єднання перехідника з буровим ставом. Для нарощування бурового ставу пристрій містить три запасні труби, закріплені у сепараторі, який виконано з можливістю захоплення та переміщення наступної труби і встановлення її по осі буріння. Зрив затягнутої спеціальної замкової конічної різьби на відміну від відомого прототипу, де для зриву різьби та розгвинчування бурового ставу застосовується електродвигун через редуктор обертання, відбувається за допомогою гідроциліндрів, що повертають ключ верхній разом з муфтою на деякий кут. Перед тим нижній ключ зсовується гідроциліндром і захоплює грані перехідника, утримуючи його від провертання. Таким чином, підвищується надійність пристрою і жорсткість його конструкції. Пристрій зручний в обслуговуванні. Корисна модель пояснюється кресленнями. На Фіг. 1 зображено пристрій для розбирання бурового ставу бурового верстата; на Фіг. 2 - розріз по А-А Фіг. 1. Пристрій для розбирання бурового ставу бурового верстата містить верхній 1 ключ, виконаний з можливістю за допомогою гідроциліндрів 2 зсуву вперед, захоплення грані муфти 3 і повертання разом з муфтою 3 для зриву затягнутої замкової конічної різьби (СП 167 × 12). Пристрій містить нижній 4 ключ, виконаний з можливістю зсуву гідроциліндром 5 і захоплення грані перехідника 6 для утримання його від провертання. Для розкручування різьби до кінця і роз'єднання перехідника 6 разом з буровою шарошкою (долотом) від бурового ставу виконано шпиндель 7 опорного вузла 8. Для нарощування бурового ставу використані запасні труби (штанги) 9 у кількості 3-х штук, що закріплені у сепараторі 10, який призначено для утримання, переміщення та установки труб по осі буріння при складанні та розбиранні бурового ставу. Пристрій для розбирання бурового ставу розміщують у нижній частині щогли бурового верстата. Буріння свердловин здійснюють набором бурильних труб, на нижньому кінці яких закріплена бурова шарошка. Для досягнення необхідної глибини свердловини необхідно нарощувати довжину бурового ставу. Буровий снаряд опускають разом з буровим ставом до упорів, а далі буріння призупиняють. За допомогою пристрою для розбирання бурового ставу проводять розгвинчування бурильної труби зі шпинделем 7 опорного вузла 8 бурового снаряда. Через те, що для з'єднання штанг застосовують замкову конічну різьбу, яка полегшує процес з'єднання труб і забезпечує міцне та жорстке затягування, неможливо відразу проводити 1 UA 98002 U 5 10 15 20 25 30 35 розкручування бурового ставу електродвигуном через редуктор обертання та опорний вузол 8. Процес зриву і затягування різьби виконують гідроциліндри 2 верхнім 1 ключем через систему важелів. Верхній 1 ключ зсовують вперед за допомогою гідроциліндрів 2 і захоплюють грані муфти 3. Далі гідроциліндри 2 повертають верхній 1 ключ разом з муфтою 3 на деякий кут і виконують зрив затягнутої спеціальної замкової конічної різьби СП 167 × 12, водночас як нижній 4 ключ зсовують за допомогою гідроциліндра 5 і захоплюють грані перехідника 6, утримуючи його від провертання. Далі верхній 1 ключ зсовують назад за допомогою гідроциліндрів 2 і відводять від муфти 3. Потім за допомогою редуктора обертання через шпиндель 7 опорного вузла 8 лівим обертанням розкручують різьбу до кінця і роз'єднують перехідник 6 разом з буровою шарошкою (долотом) від бурового ставу. Буровий снаряд разом з від'єднаним буровим ставом підіймають наверх канатно-блочною системою. При складанні бурового ставу за допомогою редуктора обертання правим обертанням закручують різьбу і з'єднують штанги, повне затягування здійснюють в той час, як відбувається процес буріння. Запасні труби (штанги) 9 у кількості 3-х штук для нарощування бурового ставу закріплюють і утримують у сепараторі 10, який призначений для утримання, переміщення та установки труб по осі буріння при складанні та розбиранні бурового ставу. За допомогою сепаратор 10 виконують захоплення і переміщення наступної бурової труби та встановлення її по осі буріння. За допомогою редуктора обертання через шпиндель 7 опорного вузла 8 прямим обертанням закручують різьбу і з'єднують перехідник 6 з буровим ставом. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 1. Пристрій для розбирання бурового ставу бурового верстата, що містить ключ, гідроциліндри, муфту, який відрізняється тим, що містить два ключі - верхній ключ, виконаний з можливістю за допомогою гідроциліндрів зсуву вперед, захоплення грані муфти і повертання разом з муфтою для зриву затягнутої замкової конічної різьби, і нижній ключ, виконаний з можливістю зсуву іншим гідроциліндром і захоплення грані перехідника для утримання його від провертання. 2. Пристрій за п. 1, який відрізняється тим, що містить шпиндель опорного вузла для розкручування різьби до кінця і роз'єднання перехідника разом з буровою шарошкою від бурового ставу, а також редуктор обертання, виконаний з можливістю закручування через шпиндель опорного вузла різьби і з'єднання перехідника з буровим ставом. 3. Пристрій за п. 1, який відрізняється тим, що для нарощування бурового ставу містить три запасні труби, закріплені у сепараторі, який виконано з можливістю захоплення та переміщення наступної труби і встановлення її по осі буріння. 2 UA 98002 U 3 UA 98002 U Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
