Доїльна установка

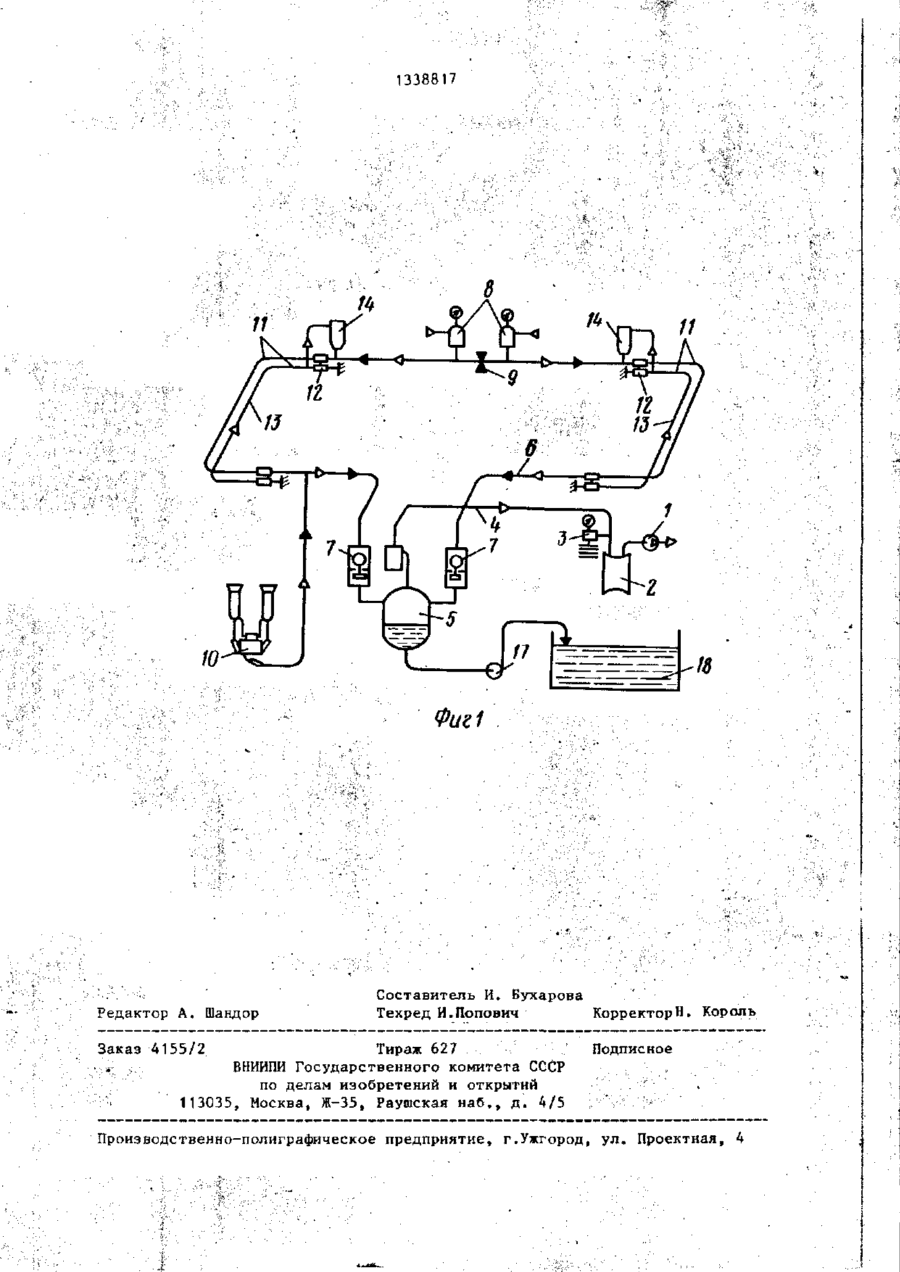

Изобретение относится к сельскому хозяйству. Цель изобретения - предотвращение попадания брызг молока или моющего раствора в мневмокамере. Доильная установка содержит молоковоздухопровод (М) 6, подъемные устройства с пневмокамерами 12, которые соединены между собой дополнительным воздухопроводом (ДВ) 13, ДВ 13 подключен к М 6 через предохранительную камеру (ПК) 14, которая имеет два патрубка 15 и 16, Патрубок 15 расположен в нижней части ПК и соединен с М б , а патрубок 16 - в верхней боковой части ПК и соединен сДВ 13. При включении насоса через ПК 14 воздух отсасывается из ДВ 13 и пневмокамер 12. Участки М, соединенные с ДВ 13, опускаются в горизонтальное положение. Колебания давления в М приводят к попаданию брызг молока в ПК 14. В результате снижения скорости брызги стекают через нижний патрубок 15 обратно, 2 ил. Is 00 00 Фиг.1 1 13388 17 2 Изобретение относится к сельскому водами 13, опускаются в горизонтальхозяйству, в частности к доильным ное положение. После одевания доильустановкам. ных стаканов аппарата 10 на соски вымени молоко поступает в молоковоэдуЦель изобретения - предотвращехопровод 6 и по нему транспортируется ние попадания брызг молока или моющев молокоприемник 5, а из него перекаго раствора в лневмокамеры. чивается молочным насосом 17 в танк На фиг. 1 изображена доильная ус18. тановка, общий .вид; на фиг. 2 - схема подключения пневмокамер подъемных .„ устройств к молоковоздухопроводу. Колебания давления в молоковоэдуДоильная установка содержит вакухопроводе при доении, обусловленные умный насос 1, подключенный к баллоизменениями режимов движения молочну 2 с регулятором 3, магистральный ной смеси в молоковоздухопроводе 6, воздухопровод 4, соединенный одним .с могут привести к попаданию брызг моконцом с баллоном 2, а другим - с лока или моющего раствора в предохрамолокоприемником 5, молоковоздухонительную камеру 14, где за счет знапровод 6, подключенный через счетчики чительного снижения скорости (увели7 молока к молокоприемнику 5, стабичение диаметра линии) и резкого измелизаторы 8 давления, расположенные на нения направления потока/ брызги за20 держиваются и стекают через нижний молоковоздухопроводе 6, разделители патрубок 15 обратно в молоковоздухо9, разделяющие линию молоковоздухопровод 6. провода 6 на две равные ветви, доильные аппараты с пульсоколлекторами Попадание моющего раствора в пре10, подключенные к молоковоздухопродохранительную камеру обеспечивает воду 6, подъемные устройства 11 с ее промывку от попавших брызг•молока. пневмокамерами 12, которые соединены После выключения вакуумного насомежду собой дополнительным воздухоса 1 пневмокамеры 12 поднимают участпроводом 13. ки молоковоздухопровода 6, пересекаюВоздухопровод 13 подключен к молощие кормовой проход, в верхнее полоковоздухопроводу 6 через предохрани- 30 жение, и тем самым устраняется претельную камеру 14, которая имеет два пятствие для движения мобильных корпатрубка 15 и 16. Патрубок 15 располомораздатчиков. жен в нижней части предохранительной камеры и соединен с молоковоздухопроФ о р м у л а и з о б р е т е н и я водом 6, а патрубок 16 - в верхней 35 боковой части предохранительной камеДоильная установка, содержащая вары и соединен с расположенным вдоль куумный насос, соединенный воздухомолоковоздухопровода 6 дополнительным проводом с молокоприемником, и моловоздухопроводам 13. Молокоприемник 5 ковоздухопровод, на котором установ4 0 через молочный насос 17 соединен с лены подъемные устройства с пневмомолочным танком 18. камерами и доильные аппараты, о т л и ч а ю щ а я с я тем, что, с целью Доильная установка работает слепредотвращения попадания брызг молодующим образом. ка или моющего раствора в пневмокаПри включении вакуумного насоса 1 в работу воздух отсасывается из бал-45 меры, она снабжена предохранительной камерой с патрубками, один из баллона 2,воздухопровода 4, молококоторых расположен в ее нижней части приемника 5, счетчиков 8 и молоковози соединен с молоковоздухопроводом, духопровода 6.Через предохранительную а другой расположен в верхней бококамеру 14 воздух отсасывается из дополнительного воздухопровода 13 и 50 вой части камеры и соединен с установленным дополнительным воздухопропневмокамер 12. В результате этого водом вдоль молоковоздухопровода и участки молоковоздухопровода, соедисоединяющим пневмокамеры. ненные с дополнительным воздухопро 1338817 . .'a.-. . Чт-і // " Фиг1 Редактор А. Шандор Заказ 4155/2 - 4, -. Составитель И. Бухарова Техред И.Попович КорректорН. Король Тираж 627 . ВНИИПИ Государственного комитета СССР по делам изобретенийи открытий 113035, Москва, Ж-35, Раушская наб., д. 4/5 Подписное , ' N Производственно-полиграфическое предприятие, г.Ужгород, ул. Проектная, 4
