Установка для копіювання фотополімерних пластин

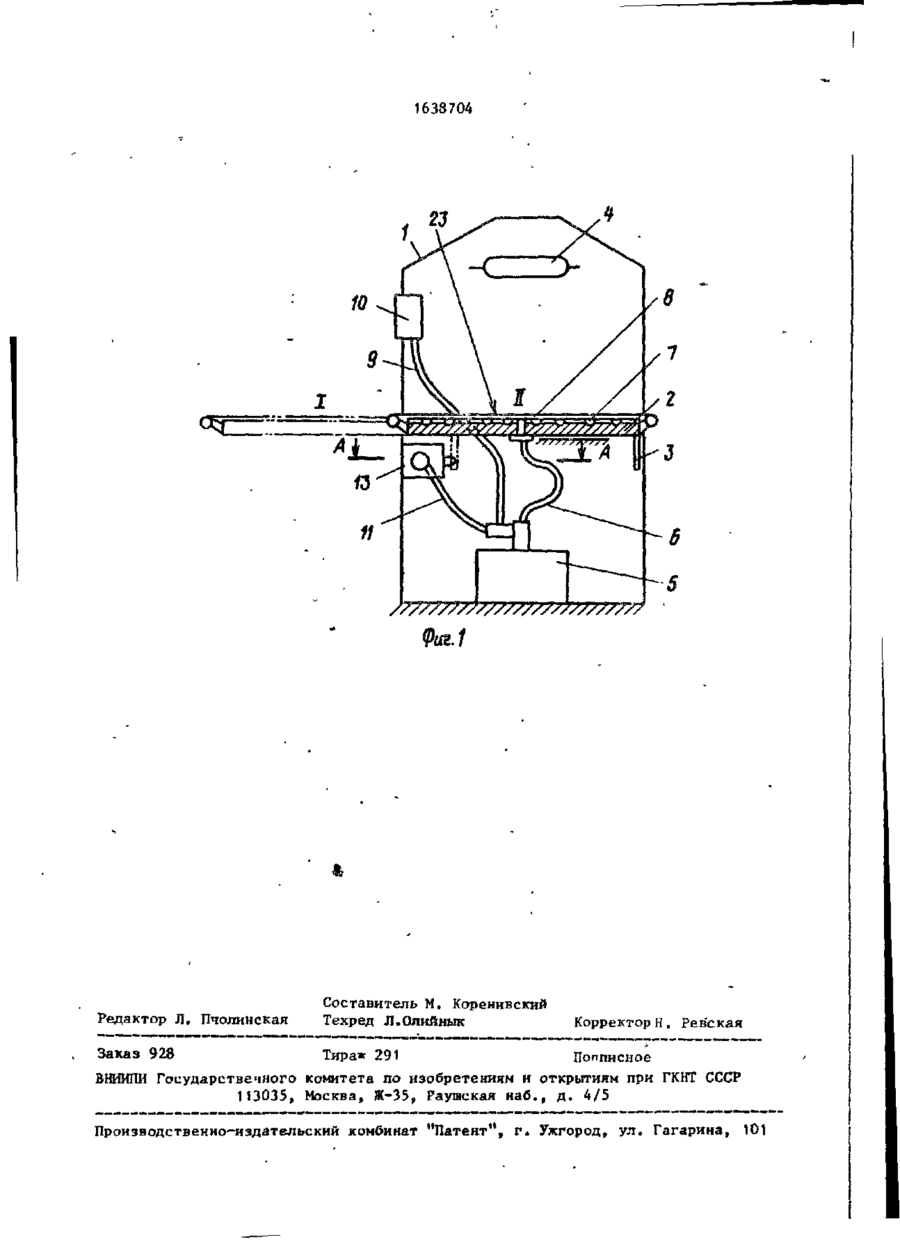

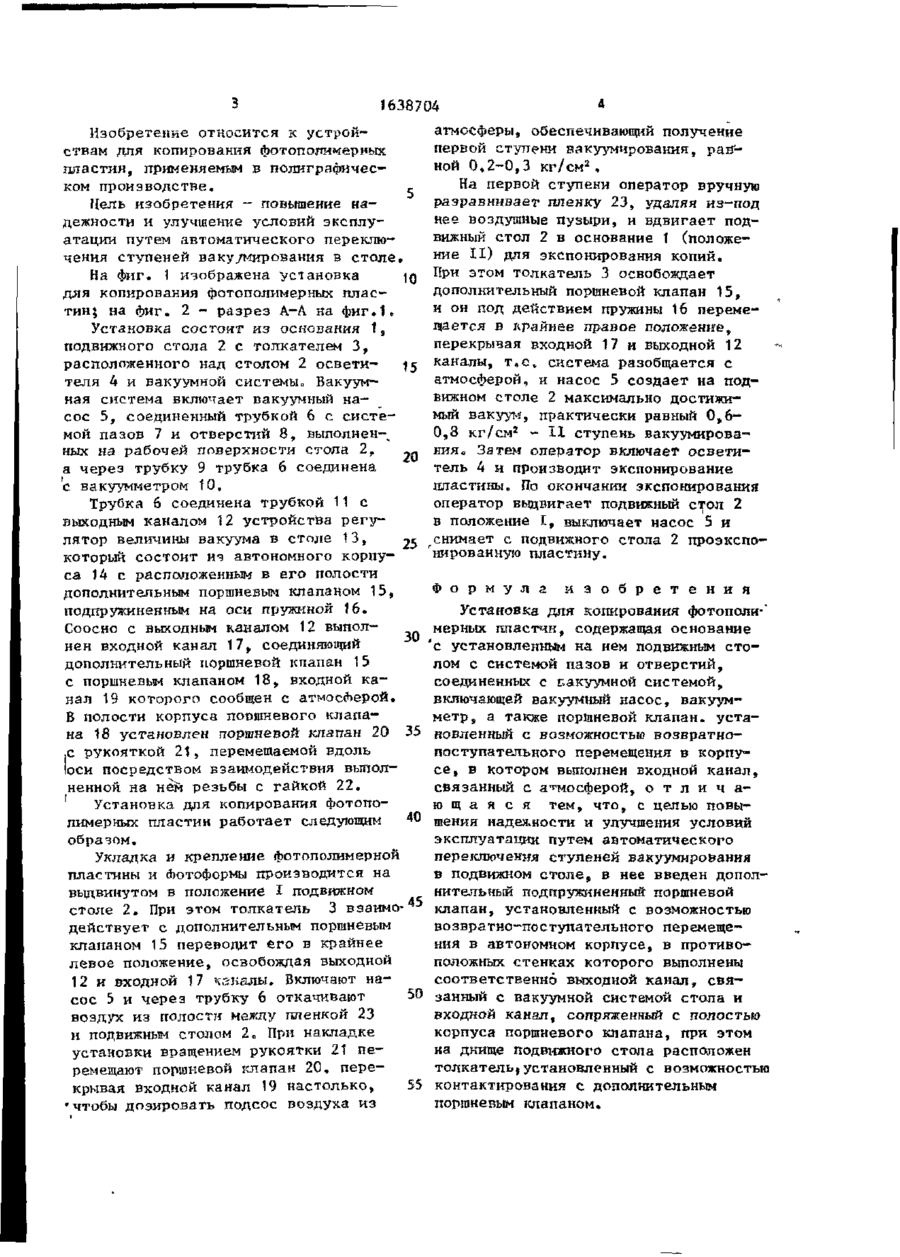

Изобретение относится к устрой-, ствам для копирования фотополимерных пластин, применяемых в полиграфическом производствео Цель изобретения повышение надежности к улучшение условий эксплуатации путем автоматического переключения ступеней закуумирования в столе. Установка содержит осно вание, установленный на нем подвижный стол с системой пазов к отверстий^ соединенных с вакуумной системой. Вакуумная система включает вакуумный насос, вакуумметр и регулятор величины вакуума в подвижном столе, который выполнен в виде автономного корпуса 14 с дополнительным поршневым клапаном 15, подпр^ужиненным на оси пруэтииой 16. Выходное Їанал 12 авто- * немного корпуса 14 сообщен с вакуумной системой, а х*асполгвкенный соосно с ним входной канал 17 соединен с атмосферой через входной канал 19 поршневого клапана 18. В полости корпуса1 поршневого клапана 18 установлен запорно-регулирующий орган 20 с рукояткой 21 ручного привода» Толкатель пт>и выдвинутом попожения стопа взаимодействует с дополнительным поршневым клапаном 15, обеспечивая подсос воздуха из атмосферы для создания первой ступени пакуумировання. 2 ил в W7//ZZZZL АУ7/7///Л з 1638704 Изобретение относится к устройствам для копирования фотополимерных пластин, применяемым в полиграфическом производстве. 5 Цель изобретения — повышение надежности и улучшение условий эксплуатации путем автоматического переключения ступеней ваку/мирования в столе. На фиг. 1 изображена установка ю для копирования фотополимерных пластин; на фиг. 2 - разрез А-А на фнг.1. Установка состоит из основания 1 9 подвижного стола 2 с толкателем 3, расположенного над столом 2 освети15 теля 4 и вакуумной системы,, Вакуумная система включает вакуумный насос 5, соединенный трубкой 6 с системой пазов 7 и отверстий 8, выполнен-^ ных на рабочей поверхности стола 2, „ а через трубку 9 трубка 6 соединена с вакуумметром 10, Трубка 6 соединена трубкой 11 с выходным каналом 12 устройства регулятор величины вакуума в столе 13, 25 который состоит ич автономного корпуса 14 с расположенным в его полости дополнительным поршневым клапаном 15, подпружиненным на оси пружиной 16. Соосно с выходным каналом 12 выпол30 нен входной канал 17, соединяющий дополнительный поршневой кпапан 15 с поршневым клапаном 18, входной канал 19 которого сообщен с атмосферой. В полости корпуса поршневого клапана 18 установлен поршневой клапан 20 35 с рукояткой 21, перемещаемой вдоль оси посредством взаимодействия выполненной на нем резьбы с гайкой 22. Установка для копирования фотопо40 лимерных пластин работает следующим образом. Укладка и крепление фотополимерной пластины и Фотоформы производится на выдвинутом в положение I подвяжном столе 2. При этом толкатель 3 взаимо.45 действует с дополнительным поршневым клапаном 15 переводит его в крайнее левое положение, освобождая выходной 12 и входной 17 каналы. Включают насос 5 и через трубку 6 откачивают 50 воздух из полосш между пленкой 23 и подвижным столом 2. При накладке установки вращением рукоятки 21 перемещают поршневой клапан 20, перекрывая входной канал 19 настолько, 55 •чтобы дозировать подсос воздуха из атмосферы, обеспечивающий получение первой ступени вакуумчрования, рав2 ной 0,2-0,3 кг/см , На первой ступени оператор вручную разравнивает пленку 23, удаляя из-под нее воздушные пузыри, и вдвигает подвижный стол 2 в основание 1 (положение I I ) для экспонирования копий. При этом толкатель 3 освобождает дополнительный поршневой клапан 15, и он под действием пружины 16 перемещается в крайнее правое положение, перекрывая входной 17 и выходной 12 каналы, т.с* система разобщается с атмосферой, и насос 5 создает на подвижном столе 2 максимально достижимый вакуум, практически равный 0,60,8 кг/см 2 - I I ступень вакуумированиЯо Затем оператор включает осветитель 4 и производит экспонирование пластины. По окончании экспонирования оператор выдвигает подвижный стол 2 в положение I, выключает насос 5 и снимает с подвижного стола 2 проэкспонированную пластину. Формула и з о б р е т е н и я Установка для копирования фотополи-" мерных ппастчн, содержащая основание 'с установленным на нем подвижным столом с системой пазов и отверстий, соединенных с вакуумной системой, включающей вакуумный насос, вакуумметр, а также поршневой клапан, установленный с возможностью возвратнопоступательного перемещения в корпусе, в котором выполнен входной канал, связанный с атмосферой, о т л и ч а ющаяся тем, что, с целью повышения надежности и улучшения условий эксплуатации путем автоматического переключения ступеней вакуумирования в подвижном столе, в нее введен дополнительный подпружиненный поршневой клапан, установленный с возможностью возвратно-поступательного перемещения в автономном корпусе, в противоположных стенках которого выполнены соответственно выходной канал, связанный с вакуумной системой стола и входной канал, сопряженный с полостью корпуса поршневого клапана, при этом на днище подвижного стола расположен толкательjустановленный с возможностью контактирования с дополнительным поршневым клапаном. 1633704 оз ; V777777777777777777777 Редактор Л, Пчолинская Составитель М. КоренивскнЙ Техред Л.Олнйньпс Корректор Н. Ревская Заказ 928 Тираж 291 Подписное В И П Государствечного комитета по изобретениям и открытиям при ГКНТ СССР НИИ 113035, Москва, Ж-35, Раушская каб., д . 4/5 Производственно-издательский комбинат "Патент", г. Ужгород, ул. Гагарина, 101
