Сошник

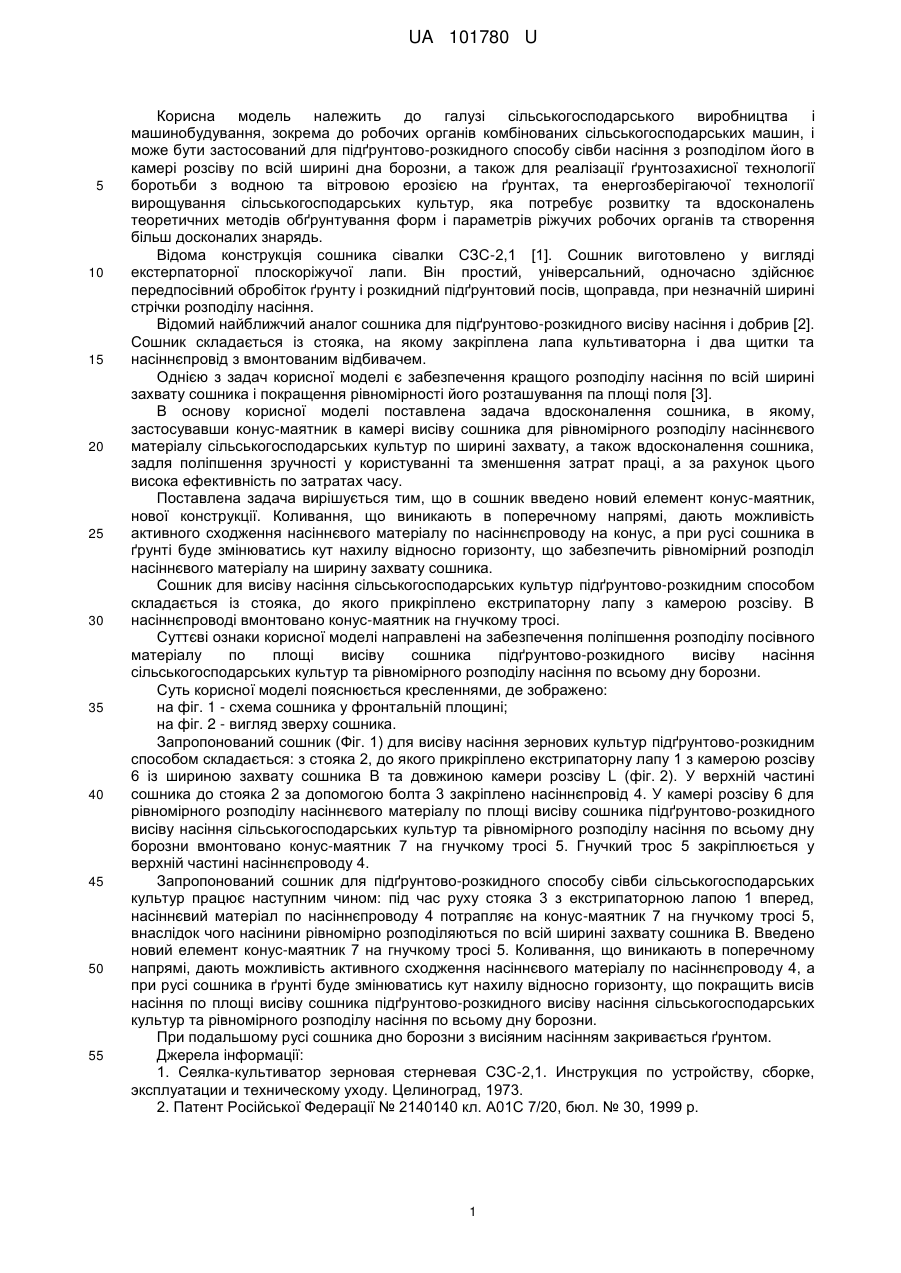

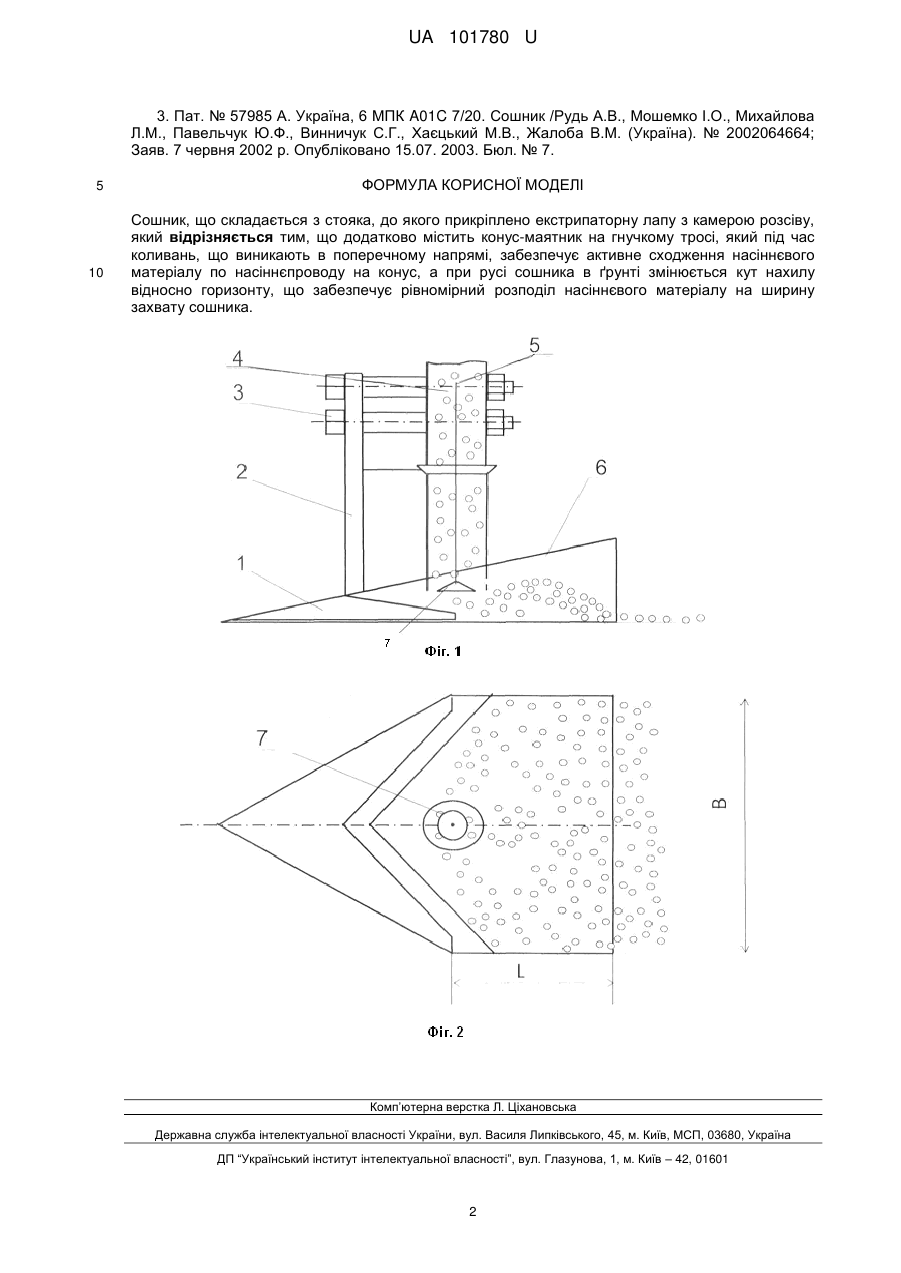

Реферат: Сошник, що складається з стояка, до якого прикріплено екстрипаторну лапу з камерою розсіву. Додатково містить конус-маятник на гнучкому тросі, який під час коливань, що виникають в поперечному напрямі, забезпечує активне сходження насіннєвого матеріалу по насіннєпроводу на конус, а при русі сошника в ґрунті змінюється кут нахилу відносно горизонту, що забезпечує рівномірний розподіл насіннєвого матеріалу на ширину захвату сошника. UA 101780 U (54) СОШНИК UA 101780 U UA 101780 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до галузі сільськогосподарського виробництва і машинобудування, зокрема до робочих органів комбінованих сільськогосподарських машин, і може бути застосований для підґрунтово-розкидного способу сівби насіння з розподілом його в камері розсіву по всій ширині дна борозни, а також для реалізації ґрунтозахисної технології боротьби з водною та вітровою ерозією на ґрунтах, та енергозберігаючої технології вирощування сільськогосподарських культур, яка потребує розвитку та вдосконалень теоретичних методів обґрунтування форм і параметрів ріжучих робочих органів та створення більш досконалих знарядь. Відома конструкція сошника сівалки СЗС-2,1 [1]. Сошник виготовлено у вигляді екстерпаторної плоскоріжучої лапи. Він простий, універсальний, одночасно здійснює передпосівний обробіток ґрунту і розкидний підґрунтовий посів, щоправда, при незначній ширині стрічки розподілу насіння. Відомий найближчий аналог сошника для підґрунтово-розкидного висіву насіння і добрив [2]. Сошник складається із стояка, на якому закріплена лапа культиваторна і два щитки та насіннєпровід з вмонтованим відбивачем. Однією з задач корисної моделі є забезпечення кращого розподілу насіння по всій ширині захвату сошника і покращення рівномірності його розташування па площі поля [3]. В основу корисної моделі поставлена задача вдосконалення сошника, в якому, застосувавши конус-маятник в камері висіву сошника для рівномірного розподілу насіннєвого матеріалу сільськогосподарських культур по ширині захвату, а також вдосконалення сошника, задля поліпшення зручності у користуванні та зменшення затрат праці, а за рахунок цього висока ефективність по затратах часу. Поставлена задача вирішується тим, що в сошник введено новий елемент конус-маятник, нової конструкції. Коливання, що виникають в поперечному напрямі, дають можливість активного сходження насіннєвого матеріалу по насіннєпроводу на конус, а при русі сошника в ґрунті буде змінюватись кут нахилу відносно горизонту, що забезпечить рівномірний розподіл насіннєвого матеріалу на ширину захвату сошника. Сошник для висіву насіння сільськогосподарських культур підґрунтово-розкидним способом складається із стояка, до якого прикріплено екстрипаторну лапу з камерою розсіву. В насіннєпроводі вмонтовано конус-маятник на гнучкому тросі. Суттєві ознаки корисної моделі направлені на забезпечення поліпшення розподілу посівного матеріалу по площі висіву сошника підґрунтово-розкидного висіву насіння сільськогосподарських культур та рівномірного розподілу насіння по всьому дну борозни. Суть корисної моделі пояснюється кресленнями, де зображено: на фіг. 1 - схема сошника у фронтальній площині; на фіг. 2 - вигляд зверху сошника. Запропонований сошник (Фіг. 1) для висіву насіння зернових культур підґрунтово-розкидним способом складається: з стояка 2, до якого прикріплено екстрипаторну лапу 1 з камерою розсіву 6 із шириною захвату сошника B та довжиною камери розсіву L (фіг. 2). У верхній частині сошника до стояка 2 за допомогою болта 3 закріплено насіннєпровід 4. У камері розсіву 6 для рівномірного розподілу насіннєвого матеріалу по площі висіву сошника підґрунтово-розкидного висіву насіння сільськогосподарських культур та рівномірного розподілу насіння по всьому дну борозни вмонтовано конус-маятник 7 на гнучкому тросі 5. Гнучкий трос 5 закріплюється у верхній частині насіннєпроводу 4. Запропонований сошник для підґрунтово-розкидного способу сівби сільськогосподарських культур працює наступним чином: під час руху стояка 3 з екстрипаторною лапою 1 вперед, насіннєвий матеріал по насіннєпроводу 4 потрапляє на конус-маятник 7 на гнучкому тросі 5, внаслідок чого насінини рівномірно розподіляються по всій ширині захвату сошника В. Введено новий елемент конус-маятник 7 на гнучкому тросі 5. Коливання, що виникають в поперечному напрямі, дають можливість активного сходження насіннєвого матеріалу по насіннєпроводу 4, а при русі сошника в ґрунті буде змінюватиськут нахилу відносно горизонту, що покращить висів насіння по площі висіву сошника підґрунтово-розкидного висіву насіння сільськогосподарських культур та рівномірного розподілу насіння по всьому дну борозни. При подальшому русі сошника дно борозни з висіяним насінням закривається ґрунтом. Джерела інформації: 1. Сеялка-культиватор зерновая стерневая СЗС-2,1. Инструкция по устройству, сборке, эксплуатации и техническому уходу. Целиноград, 1973. 2. Патент Російської Федерації № 2140140 кл. А01С 7/20, бюл. № 30, 1999 p. 1 UA 101780 U 3. Пат. № 57985 А. Україна, 6 MПК A01C 7/20. Сошник /Рудь А.В., Мошемко І.О., Михайлова Л.М., Павельчук Ю.Ф., Винничук С.Г., Хаєцький M.В., Жалоба В.М. (Україна). № 2002064664; Заяв. 7 червня 2002 р. Опубліковано 15.07. 2003. Бюл. № 7. 5 10 ФОРМУЛА КОРИСНОЇ МОДЕЛІ Сошник, що складається з стояка, до якого прикріплено екстрипаторну лапу з камерою розсіву, який відрізняється тим, що додатково містить конус-маятник на гнучкому тросі, який під час коливань, що виникають в поперечному напрямі, забезпечує активне сходження насіннєвого матеріалу по насіннєпроводу на конус, а при русі сошника в ґрунті змінюється кут нахилу відносно горизонту, що забезпечує рівномірний розподіл насіннєвого матеріалу на ширину захвату сошника. Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
