Сошник

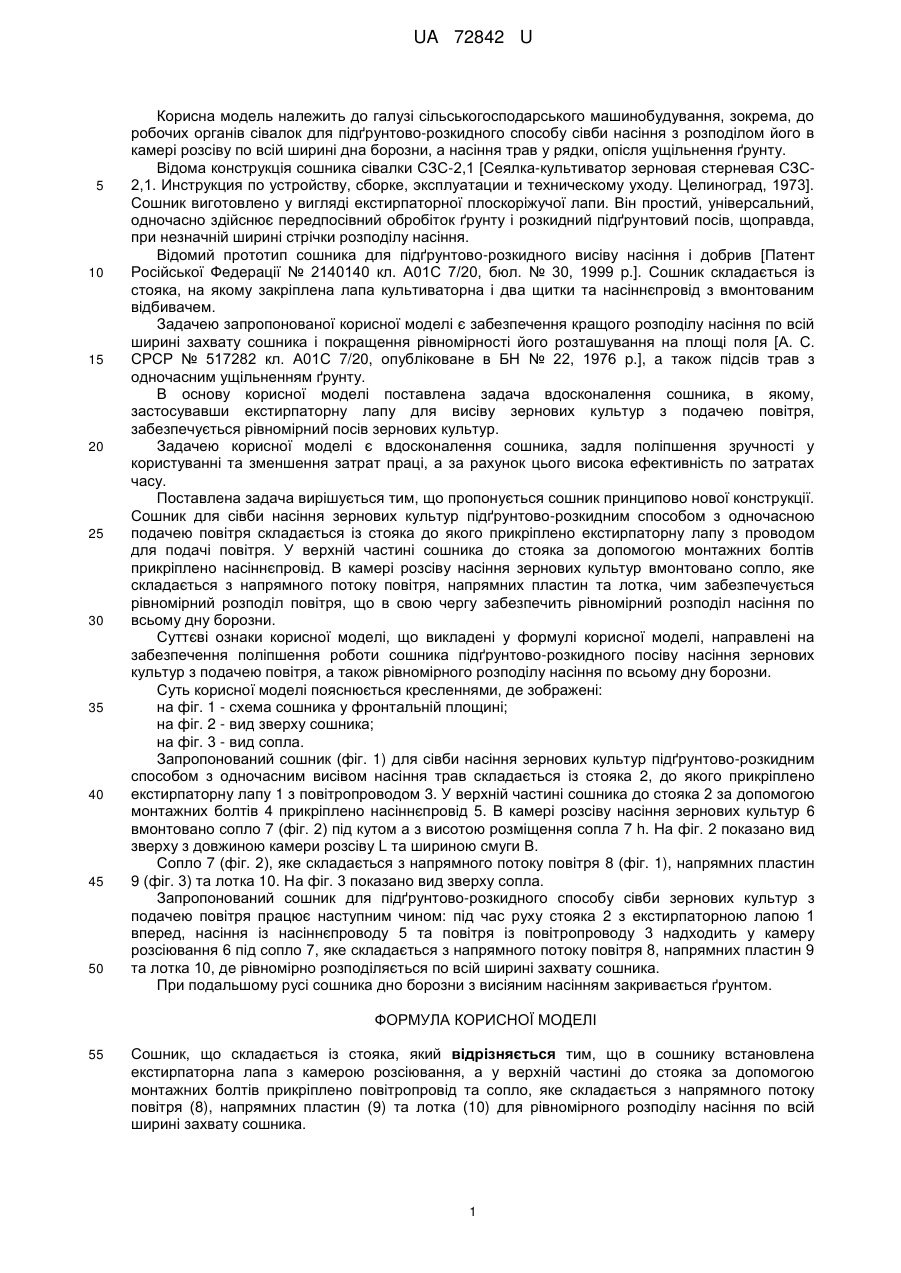

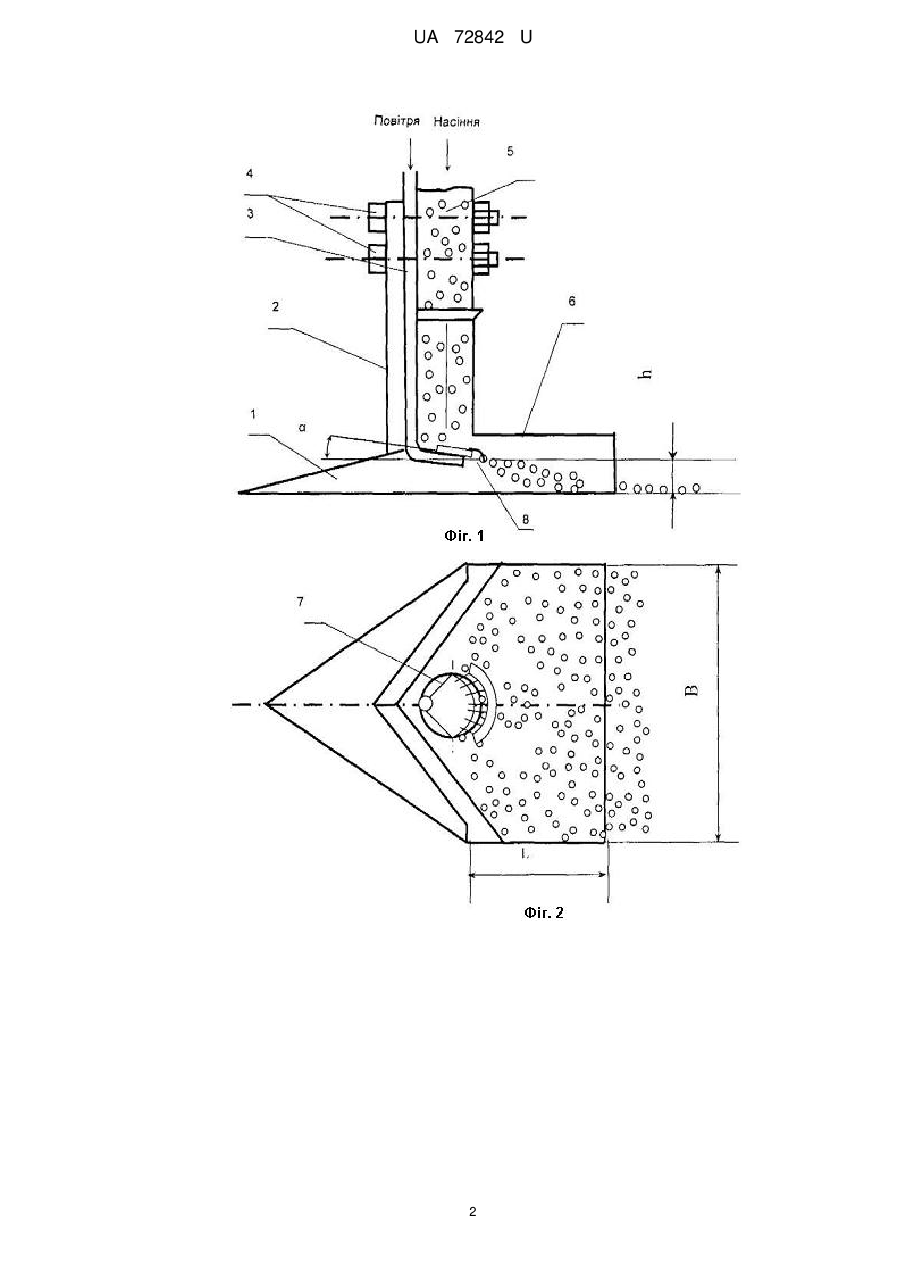

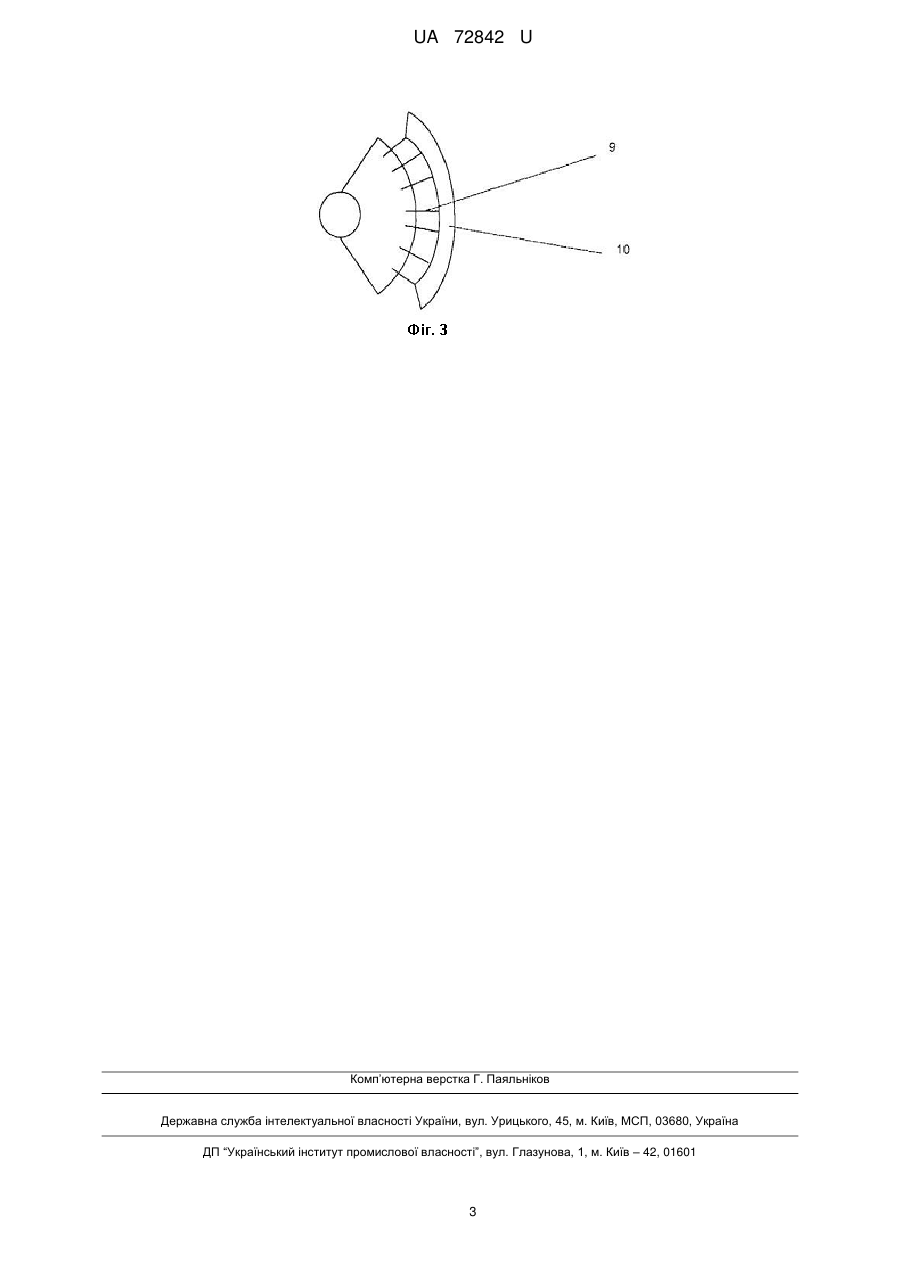

Реферат: Сошник складається із стояка. В сошнику встановлена екстирпаторна лапа з камерою розсіювання, а у верхній частині до стояка за допомогою монтажних болтів прикріплено повітропровід та сопло, яке складається з напрямного потоку повітря, напрямних пластин та лотка для рівномірного розподілу насіння по всій ширині захвату сошника. UA 72842 U (54) СОШНИК UA 72842 U UA 72842 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до галузі сільськогосподарського машинобудування, зокрема, до робочих органів сівалок для підґрунтово-розкидного способу сівби насіння з розподілом його в камері розсіву по всій ширині дна борозни, а насіння трав у рядки, опісля ущільнення ґрунту. Відома конструкція сошника сівалки СЗС-2,1 [Сеялка-культиватор зерновая стерневая СЗС2,1. Инструкция по устройству, сборке, эксплуатации и техническому уходу. Целиноград, 1973]. Сошник виготовлено у вигляді екстирпаторної плоскоріжучої лапи. Він простий, універсальний, одночасно здійснює передпосівний обробіток ґрунту і розкидний підґрунтовий посів, щоправда, при незначній ширині стрічки розподілу насіння. Відомий прототип сошника для підґрунтово-розкидного висіву насіння і добрив [Патент Російської Федерації № 2140140 кл. А01С 7/20, бюл. № 30, 1999 p.]. Сошник складається із стояка, на якому закріплена лапа культиваторна і два щитки та насіннєпровід з вмонтованим відбивачем. Задачею запропонованої корисної моделі є забезпечення кращого розподілу насіння по всій ширині захвату сошника і покращення рівномірності його розташування на площі поля [А. С. СРСР № 517282 кл. А01С 7/20, опубліковане в БН № 22, 1976 p.], a також підсів трав з одночасним ущільненням ґрунту. В основу корисної моделі поставлена задача вдосконалення сошника, в якому, застосувавши екстирпаторну лапу для висіву зернових культур з подачею повітря, забезпечується рівномірний посів зернових культур. Задачею корисної моделі є вдосконалення сошника, задля поліпшення зручності у користуванні та зменшення затрат праці, а за рахунок цього висока ефективність по затратах часу. Поставлена задача вирішується тим, що пропонується сошник принципово нової конструкції. Сошник для сівби насіння зернових культур підґрунтово-розкидним способом з одночасною подачею повітря складається із стояка до якого прикріплено екстирпаторну лапу з проводом для подачі повітря. У верхній частині сошника до стояка за допомогою монтажних болтів прикріплено насіннєпровід. В камері розсіву насіння зернових культур вмонтовано сопло, яке складається з напрямного потоку повітря, напрямних пластин та лотка, чим забезпечується рівномірний розподіл повітря, що в свою чергу забезпечить рівномірний розподіл насіння по всьому дну борозни. Суттєві ознаки корисної моделі, що викладені у формулі корисної моделі, направлені на забезпечення поліпшення роботи сошника підґрунтово-розкидного посіву насіння зернових культур з подачею повітря, а також рівномірного розподілу насіння по всьому дну борозни. Суть корисної моделі пояснюється кресленнями, де зображені: на фіг. 1 - схема сошника у фронтальній площині; на фіг. 2 - вид зверху сошника; на фіг. 3 - вид сопла. Запропонований сошник (фіг. 1) для сівби насіння зернових культур підґрунтово-розкидним способом з одночасним висівом насіння трав складається із стояка 2, до якого прикріплено екстирпаторну лапу 1 з повітропроводом 3. У верхній частині сошника до стояка 2 за допомогою монтажних болтів 4 прикріплено насіннєпровід 5. В камері розсіву насіння зернових культур 6 вмонтовано сопло 7 (фіг. 2) під кутом а з висотою розміщення сопла 7 h. На фіг. 2 показано вид зверху з довжиною камери розсіву L та шириною смуги В. Сопло 7 (фіг. 2), яке складається з напрямного потоку повітря 8 (фіг. 1), напрямних пластин 9 (фіг. 3) та лотка 10. На фіг. 3 показано вид зверху сопла. Запропонований сошник для підґрунтово-розкидного способу сівби зернових культур з подачею повітря працює наступним чином: під час руху стояка 2 з екстирпаторною лапою 1 вперед, насіння із насіннєпроводу 5 та повітря із повітропроводу 3 надходить у камеру розсіювання 6 під сопло 7, яке складається з напрямного потоку повітря 8, напрямних пластин 9 та лотка 10, де рівномірно розподіляється по всій ширині захвату сошника. При подальшому русі сошника дно борозни з висіяним насінням закривається ґрунтом. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 Сошник, що складається із стояка, який відрізняється тим, що в сошнику встановлена екстирпаторна лапа з камерою розсіювання, а у верхній частині до стояка за допомогою монтажних болтів прикріплено повітропровід та сопло, яке складається з напрямного потоку повітря (8), напрямних пластин (9) та лотка (10) для рівномірного розподілу насіння по всій ширині захвату сошника. 1 UA 72842 U 2 UA 72842 U Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
