Сошник

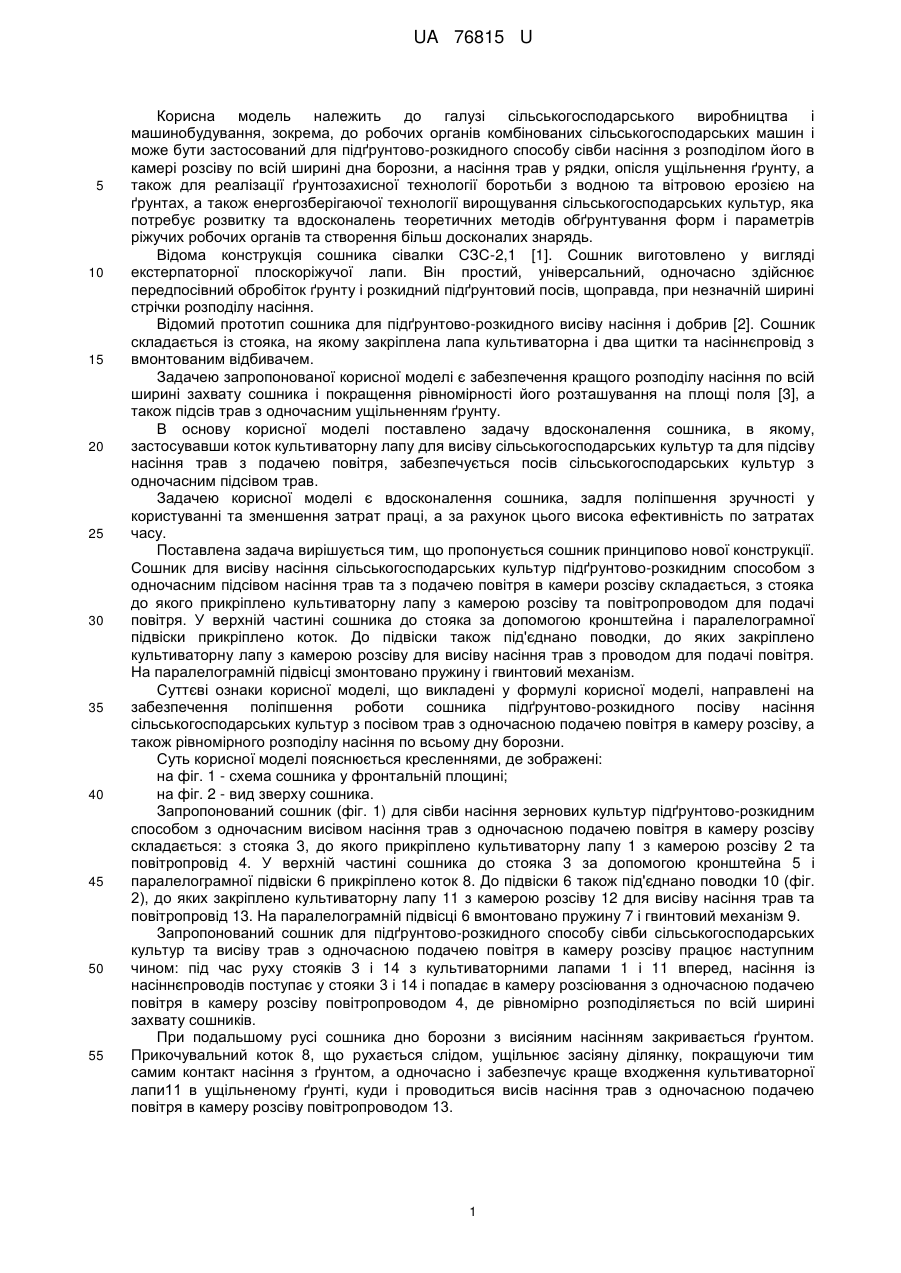

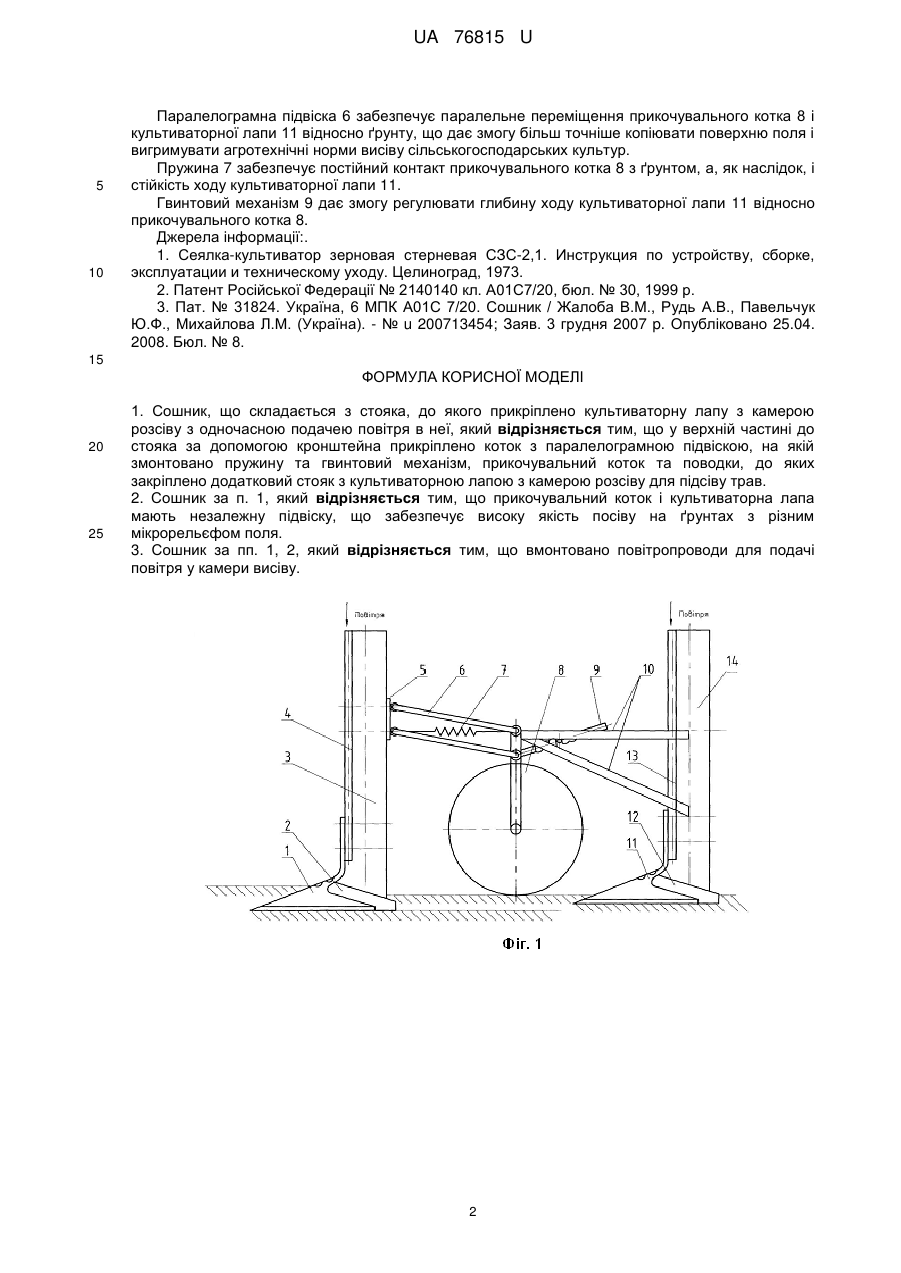

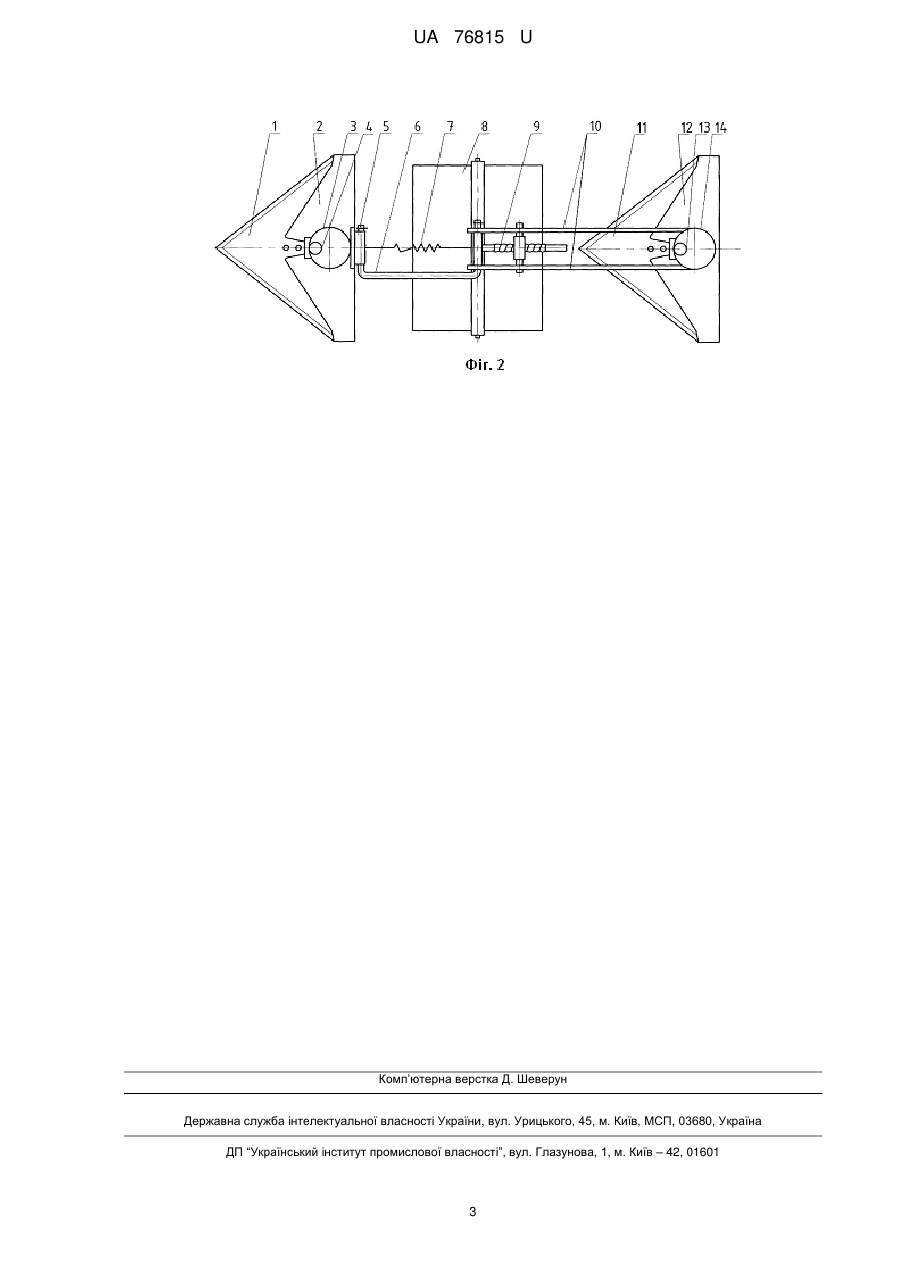

Реферат: UA 76815 U UA 76815 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до галузі сільськогосподарського виробництва і машинобудування, зокрема, до робочих органів комбінованих сільськогосподарських машин і може бути застосований для підґрунтово-розкидного способу сівби насіння з розподілом його в камері розсіву по всій ширині дна борозни, а насіння трав у рядки, опісля ущільнення ґрунту, а також для реалізації ґрунтозахисної технології боротьби з водною та вітровою ерозією на ґрунтах, а також енергозберігаючої технології вирощування сільськогосподарських культур, яка потребує розвитку та вдосконалень теоретичних методів обґрунтування форм і параметрів ріжучих робочих органів та створення більш досконалих знарядь. Відома конструкція сошника сівалки СЗС-2,1 [1]. Сошник виготовлено у вигляді екстерпаторної плоскоріжучої лапи. Він простий, універсальний, одночасно здійснює передпосівний обробіток ґрунту і розкидний підґрунтовий посів, щоправда, при незначній ширині стрічки розподілу насіння. Відомий прототип сошника для підґрунтово-розкидного висіву насіння і добрив [2]. Сошник складається із стояка, на якому закріплена лапа культиваторна і два щитки та насіннєпровід з вмонтованим відбивачем. Задачею запропонованої корисної моделі є забезпечення кращого розподілу насіння по всій ширині захвату сошника і покращення рівномірності його розташування на площі поля [3], а також підсів трав з одночасним ущільненням ґрунту. В основу корисної моделі поставлено задачу вдосконалення сошника, в якому, застосувавши коток культиваторну лапу для висіву сільськогоcподарських культур та для підсіву насіння трав з подачею повітря, забезпечується посів сільськогосподарських культур з одночасним підсівом трав. Задачею корисної моделі є вдосконалення сошника, задля поліпшення зручності у користуванні та зменшення затрат праці, а за рахунок цього висока ефективність по затратах часу. Поставлена задача вирішується тим, що пропонується сошник принципово нової конструкції. Сошник для висіву насіння сільськогосподарських культур підґрунтово-розкидним способом з одночасним підсівом насіння трав та з подачею повітря в камери розсіву складається, з стояка до якого прикріплено культиваторну лапу з камерою розсіву та повітропроводом для подачі повітря. У верхній частині сошника до стояка за допомогою кронштейна і паралелограмної підвіски прикріплено коток. До підвіски також під'єднано поводки, до яких закріплено культиваторну лапу з камерою розсіву для висіву насіння трав з проводом для подачі повітря. На паралелограмній підвісці змонтовано пружину і гвинтовий механізм. Суттєві ознаки корисної моделі, що викладені у формулі корисної моделі, направлені на забезпечення поліпшення роботи сошника підґрунтово-розкидного посіву насіння сільськогосподарських культур з посівом трав з одночасною подачею повітря в камеру розсіву, а також рівномірного розподілу насіння по всьому дну борозни. Суть корисної моделі пояснюється кресленнями, де зображені: на фіг. 1 - схема сошника у фронтальній площині; на фіг. 2 - вид зверху сошника. Запропонований сошник (фіг. 1) для сівби насіння зернових культур підґрунтово-розкидним способом з одночасним висівом насіння трав з одночасною подачею повітря в камеру розсіву складається: з стояка 3, до якого прикріплено культиваторну лапу 1 з камерою розсіву 2 та повітропровід 4. У верхній частині сошника до стояка 3 за допомогою кронштейна 5 і паралелограмної підвіски 6 прикріплено коток 8. До підвіски 6 також під'єднано поводки 10 (фіг. 2), до яких закріплено культиваторну лапу 11 з камерою розсіву 12 для висіву насіння трав та повітропровід 13. На паралелограмній підвісці 6 вмонтовано пружину 7 і гвинтовий механізм 9. Запропонований сошник для підґрунтово-розкидного способу сівби сільськогосподарських культур та висіву трав з одночасною подачею повітря в камеру розсіву працює наступним чином: під час руху стояків 3 і 14 з культиваторними лапами 1 і 11 вперед, насіння із насіннєпроводів поступає у стояки 3 і 14 і попадає в камеру розсіювання з одночасною подачею повітря в камеру розсіву повітропроводом 4, де рівномірно розподіляється по всій ширині захвату сошників. При подальшому русі сошника дно борозни з висіяним насінням закривається ґрунтом. Прикочувальний коток 8, що рухається слідом, ущільнює засіяну ділянку, покращуючи тим самим контакт насіння з ґрунтом, а одночасно і забезпечує краще входження культиваторної лапи11 в ущільненому ґрунті, куди і проводиться висів насіння трав з одночасною подачею повітря в камеру розсіву повітропроводом 13. 1 UA 76815 U 5 10 Паралелограмна підвіска 6 забезпечує паралельне переміщення прикочувального котка 8 і культиваторної лапи 11 відносно ґрунту, що дає змогу більш точніше копіювати поверхню поля і вигримувати агротехнічні норми висіву сільськогосподарських культур. Пружина 7 забезпечує постійний контакт прикочувального котка 8 з ґрунтом, а, як наслідок, і стійкість ходу культиваторної лапи 11. Гвинтовий механізм 9 дає змогу регулювати глибину ходу культиваторної лапи 11 відносно прикочувального котка 8. Джерела інформації:. 1. Сеялка-культиватор зерновая стерневая СЗС-2,1. Инструкция по устройству, сборке, эксплуатации и техническому уходу. Целиноград, 1973. 2. Патент Російської Федерації № 2140140 кл. А01С7/20, бюл. № 30, 1999 р. 3. Пат. № 31824. Україна, 6 МПК А01С 7/20. Сошник / Жалоба В.М., Рудь А.В., Павельчук Ю.Ф., Михайлова Л.М. (Україна). - № u 200713454; Заяв. 3 грудня 2007 p. Опубліковано 25.04. 2008. Бюл. № 8. 15 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 20 25 1. Сошник, що складається з стояка, до якого прикріплено культиваторну лапу з камерою розсіву з одночасною подачею повітря в неї, який відрізняється тим, що у верхній частині до стояка за допомогою кронштейна прикріплено коток з паралелограмною підвіскою, на якій змонтовано пружину та гвинтовий механізм, прикочувальний коток та поводки, до яких закріплено додатковий стояк з культиваторною лапою з камерою розсіву для підсіву трав. 2. Сошник за п. 1, який відрізняється тим, що прикочувальний коток і культиваторна лапа мають незалежну підвіску, що забезпечує високу якість посіву на ґрунтах з різним мікрорельєфом поля. 3. Сошник за пп. 1, 2, який відрізняється тим, що вмонтовано повітропроводи для подачі повітря у камери висіву. 2 UA 76815 U Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
