Спосіб тиснення і друку шпалерів та пристрій для його здійснення

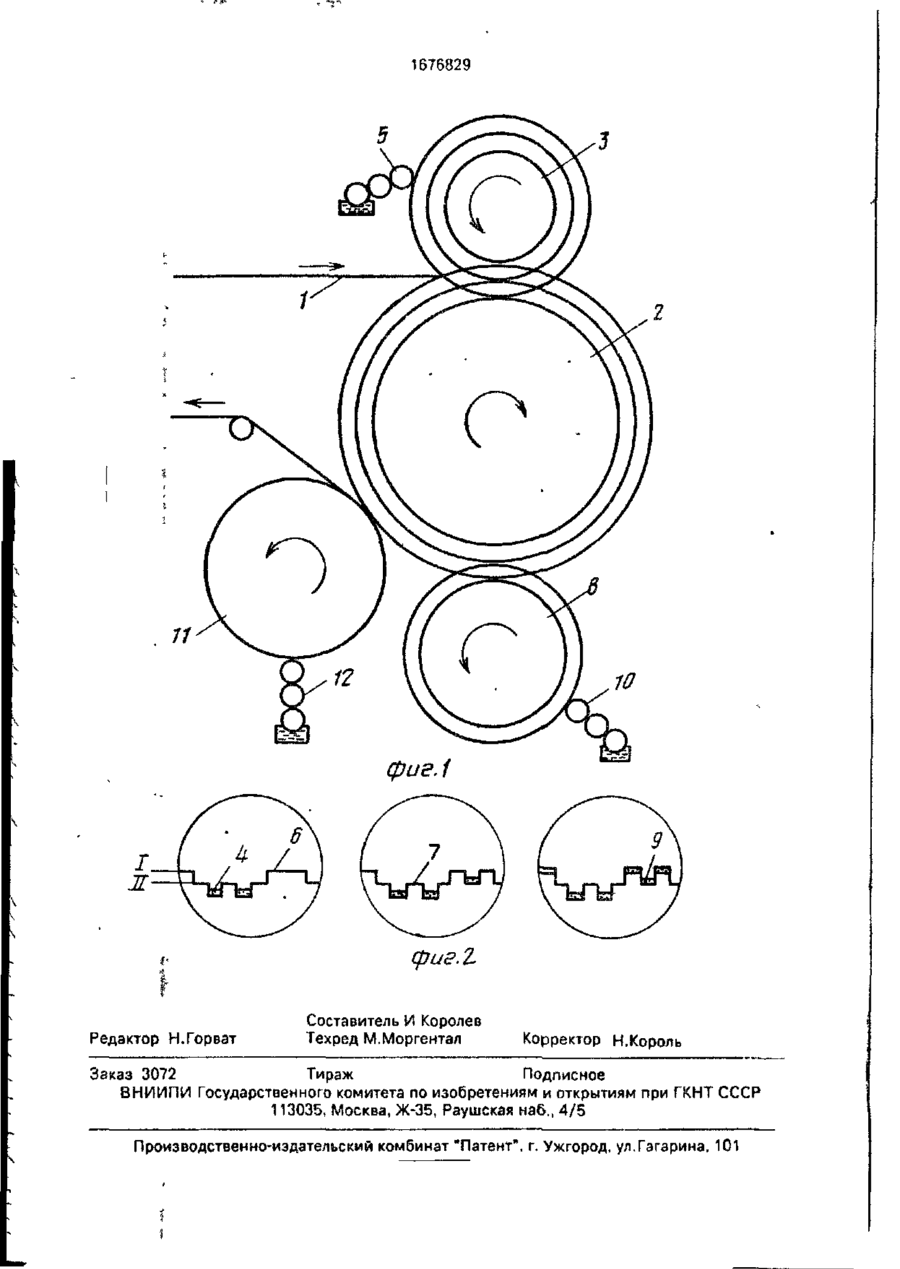

Изобретение относится к полиграфии, а именно к изготовлению многоцветных тис ненных обоев. Цель изобретения - повышение художественного эффекта. На материале для обоев на первой стадии формируют рельефный рисунок с выступами двух уровней и углублениями, на дно которых наносят краску одного цвета. На второй стадии формируют углубления на выступах верхнего уровня с одновременным нанесением на их дно краски другого цвета. После этого наносят третью краску на вершину выступов первого уровня. Устройство содержит набивной цилиндр, вокруг которого установлены гри формных цилиндра. Два формных цилиндра имеют средство для і иснения многоступенчатого рельефа, а третий цилиндр - сплошную гладкую поверхность. 2 с.п. ф-лы, 2 ил. Изобретение относится к полиграфии, а именно к области изготовления многоцветных тисненных обоев. Цель изобретения - повышение художественного эффекта. На фиг.1 показано устройство; на фиг.2 - схема тиснения и печати. Способ осуществляют следующим образом. Запечатываемый материал 1 пропускают между набивным цилиндром 2 и формным цилиндром со средством тиснения 3, с помощью которого на запечатываемом материале формируют углубления 4, на дно которых наносят краску одного цвета с помощью красочного аппарата 5, и выступы первого 6 и второго 7 уровней. Затем на выступах 5 первого уровня формным цилиндром 8 формируют углубления 9 с одновременным нанесением краски другого цвета с помощью красочного аппарата 10. После этого на вершины выступов б наносят крз ску третьего цвета с помощью формного цилиндра 11, имеющего красочный аппарат 12. Выступы 7 второго уровня при этом остаются неокрашенными и имеют цвет основы. Устройство для осуществления способа содержит три формных цилиндра 3,8 и 11, установленные с разной степенью прижима к четвертому набивному цилиндру 2, Каждый из формных цилиндров 3,8 и 11 Связан С набивным цилиндром 2, являющимся приводным Формные цилиндры 3 и 8 имеют средства для тиснения и устанавливаются друг против друга по диаметру набивного вала 2. Лрм таком расположении формных цилиндров усилия прижима их к набивному цилиндру взаимоуравновешиваются, в результате чего значительно снижаются нагрузки от таких усилий на подшипники набивного цилиндра. Для нанесения крзски на поверхности формных цилиндров 3,8 и 11 предусмотрены красочные аппараты 5,10 и (21)4696928/12 (22)04.04.89 * (46) 15.09.91. Бюл. №34 (71) Верхнеднепровский опытно-экспериментальный машиностроительный завод (72) А.В.Пилицын, В.А.Рябов и Г.Н.Солдате н ко (53)655.1/3(088,8) (56) Авторское свидетельство СССР № 153850,кл. В 41 F19/02, 1963. 1676829 12 Цилиндры 3,8 и 11 устанавливают с регулируемым прижимом к цилиндру 2, Устройство работает следующим образом. Перед началом эксплуатации устройст- 5 ва па набивной цилиндр 2 переносят путем обкатки негативное изображение рельефных рисунков с формных цилиндров 3 и 8 Набивной цилиндр 2 приводят во вращательное движение с помощью электропри- 10 вода, при этом начинают вращаться стой же линейной скоростью цилиндры 3,8 и 11, жестко соединенные с набивным цилиндром 11. При вращении формных цилиндров 3,8 и 11 на их поверхность наносится краска с 15 помощью красочных аппаратов 5,10 и 12. На запечатываемом материале при его прохождении между цилиндрами 2 и 3 формируют рельефный рисунок с выступами двух уровней и углублениями, на дно которых наносят 20 краску одного цвета, при его прохождении между цилиндрами 2 и 8 на выступах первого уровня формируют углубления, на дно которых наносят краску другого цвета, при прохождении между цилиндрами 2 и 11 - на 25 вершины выступов первого уровня наносят краску третьего цвета или нескольких цветов Выступы второго уровня остаются при этом неокрашенными и имеют цвет основы Наличие второго формного цилиндра со 30 'средством для тиснения позволяет наносить на запечатываемый материал второй рельефный рисунок и краску другого цвета. Нанесение краски одновременно с тиснением обеспечивает более высокое ка- 35 чество наносимого рисунка Нанесение краски на вершины выступов первого уровня позволяет оттенить рельеф рисунка, что повышает художественный эффект. Формула изобретения 1. Способ тиснения и печати обоев, заключающийся в формировании на запечатываемом материале рельефного рисунка и нанесении красочного изображения, о т л ич а ю щ и й с я тем, что. с целью повышения художественного эффекта, формирование рельефного рисунка и нанесение красочного изображения проводят в три стадии, первая их которых заключается в создании рельефного изображения в виде углублений с одновременным нанесением на их дно краски первого цвета и выступов двух уровней, вторая - в формировании углублений на выступах верхнего уровня с одновременным нанесением на их дно краски второго цвета и третья - в нанесении третьей краски ча вершины выступов верхнего уровня. 2. Устройство для тиснения и печати обоев, содержащее набивной цилиндр, расположенные вокруг него средства для тиснения и формные цилиндры, снабженные красочными аппаратами, о т л и ч а ю щ е е с я тем. что, с целью повышения художественного эффекта, вокруг набивного цилиндра установлены три формных цилиндра, причем средства для тиснения имеют многоступенчатый рельеф и расположены на двух цилиндрах а третий цилиндр имеет сплошную гладкую поверхность. 1676829 11 фиг.1 cpue.Z Редактор Н.Горват Составитель И Королев Техред М.Моргентал Корректор Н,Король Заказ 3072 Тираж Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж-35, Раушская наб., 4/5 Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101 v *••
