Коляска

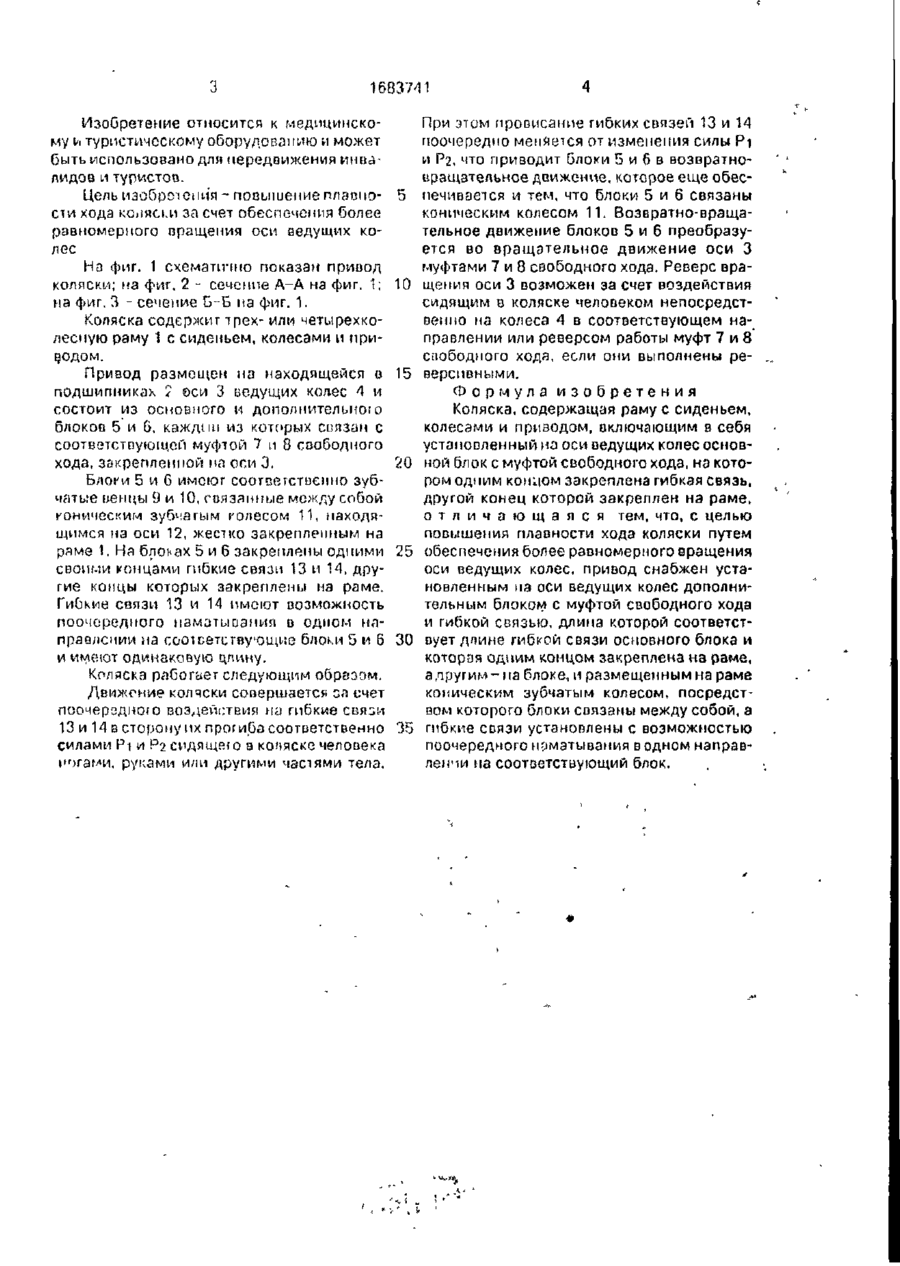

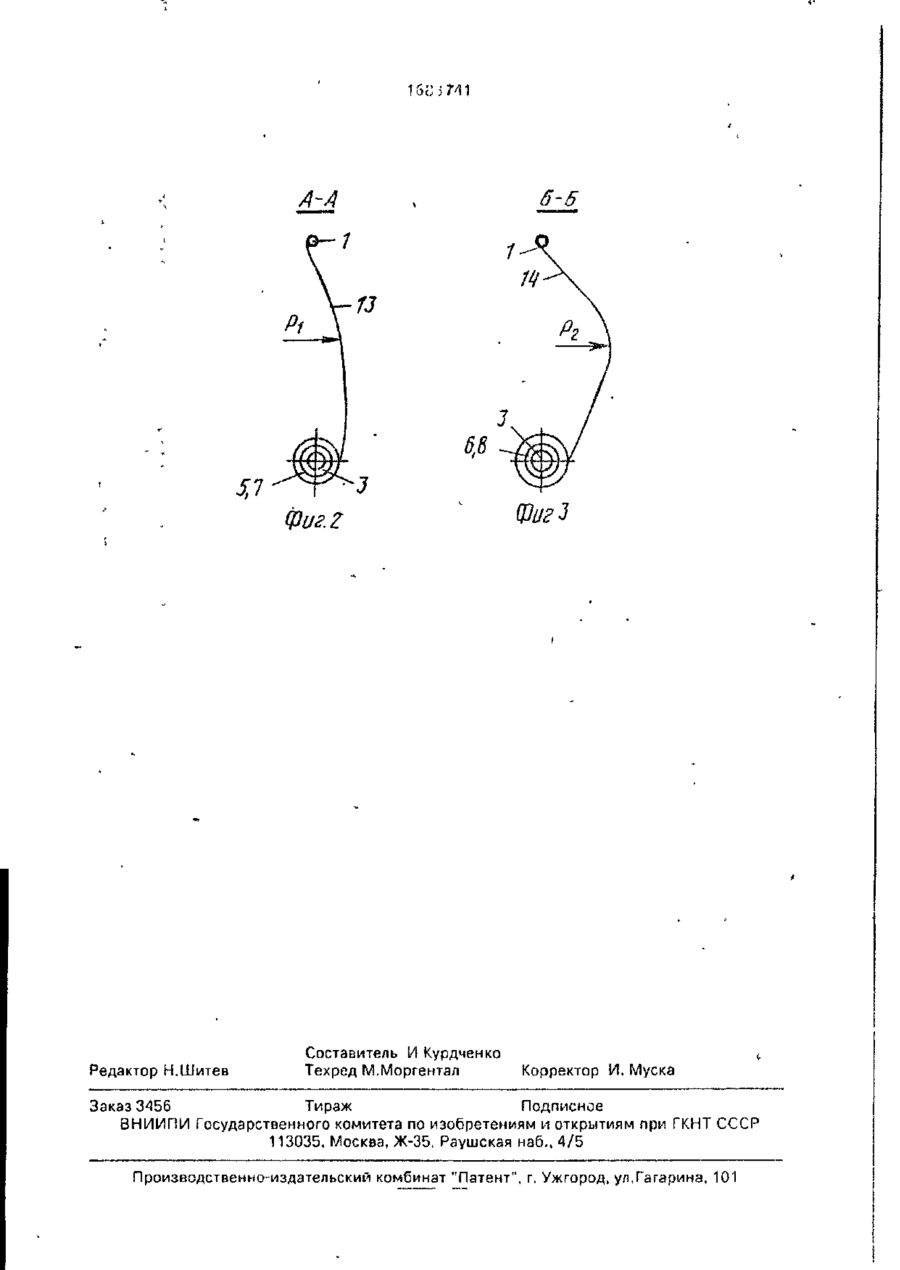

Изобретение позволяет повысить плавность хода коляскизасчетобеспечения более рав номерного вращения оси ведущих колес, Для этого привод снабжен основным и дополнительным блоками 5 и 6 с соответству: ющими муфтами 7 и 8 свободного хода. На блоках 5 и 6 одними своими концами закреплены гибкие связи 13 и 14, другие концы которых закреплены на раме 1. Связи 13 и 14 установлены с возможностью поочередного наматывания водном направлении на соответствующий блок. 3 ил. 00 фиг! з 1683741 Изобретение относится к медицинскому it туристическому оборудованию и может быть использовано для передвижения инвал идо в и туристов. Цель изобретения - повышение плавно- 5 сти хода коляски за счет обеспечения Солее равномерного вращения оси ведущих колес На фиг. 1 схематично показан привод коляски; на фиг. 2 - сечение А-А на фиг. 1; 10 на фиг, 3 - сечение Б-Б па фиг. 1. Коляска содержит трех- или четырехколесную раму 1 с сиденьем, колесами и приводом. Привод размещен па находящейся в 15 подшипниках ? оси 3 ведущих кол-ес 4 и состоит из основного и дополнительною блоков 5 и 6, каждпи из которых связан с соответствующей" муфтой 7 и 8 свободного хода, закрепленной на оси 3. 20 Блоки 5 и б имеют соответственно зубчатые венцы 9 и 10, связанные между собой коническим зубчатым колесом 11, находящимся на оси 12, жестко закрепленным на раме 1. На блоьах 5 и 6 закреплены одними 25 своими концами гибкие связи 13 и 14, другие концы которых закреплены на раме. Гибкие связи 13 и 14 имеют возможность поочередного изматывания в одном направлении па соответствующие блоки 5 и 6 30 w имеют одинаковую длину. Коляска работает следующим образом. Движение коляски совершается за счет поочередно!о воздействия НУ гибкие связи 13 и 14 в сторону их прогиба соответственно 35 силами Pi и Р2 сидящего а коляске человека йогами, руками или другими частями тела. При этом провисание гибких связей 13 и 14 поочередно меняется от изменения силы Pi и Рг, что приводит блоки 5 и б в возвратновращательное движение, которое еще обеспечиваеіся и тем, что блоки 5 и б связаны коническим колесом 11. Возвратно-вращательное движение блоков 5 и 6 преобразуется во вращательное движение оси 3 муфтами 7 и 8 свободного хода. Реверс вращепия оси 3 возможен за счет воздействия СИДЯЩИМ в коляске человеком непосредственно на колеса 4 в соответствующем направлении или реверсом работы муфт 7 и 8 свободного хода, если они выполнены реверспвными. Фо р мула и з о б р е т е н и я Коляска, содержащая раму с сиденьем, колесами и приводом, включающим в себя установленный на оси ведущих колес основной блок с муфтой свободного хода, на котором одним концом закреплена гибкая связь, другой конец которой закреплен на раме, отличающаяся тем, что, с целью повышения плавности хода коляски путем обеспечения более равномерного вращения оси ведущих колес, привод снабжен установленным на оси ведущих колес дополнительным блоком с муфтой свободного хода и гибкой связью, длина которой соответствует длине гибкой связи основного блока и которая одним концом закреплена на раме, а друг и м - па блоке, и размещенным на раме коническим зубчатым колесом, посредством которого блоки связаны между собой, а гибкие связи установлены с возможностью поочередного наматывания в одном направлении на соответствующий блок. А-А 6-5 6.8 Фиг. г Редактор Н.Шитев Составитель И Курдченко Техред М.Моргентал (Риг 3 Корректор И. Муска Заказ 3456 Тираж Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж-35, Раушская наб., 4/5 Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101
