Денсиметр розчинів, концентратомір метанолу

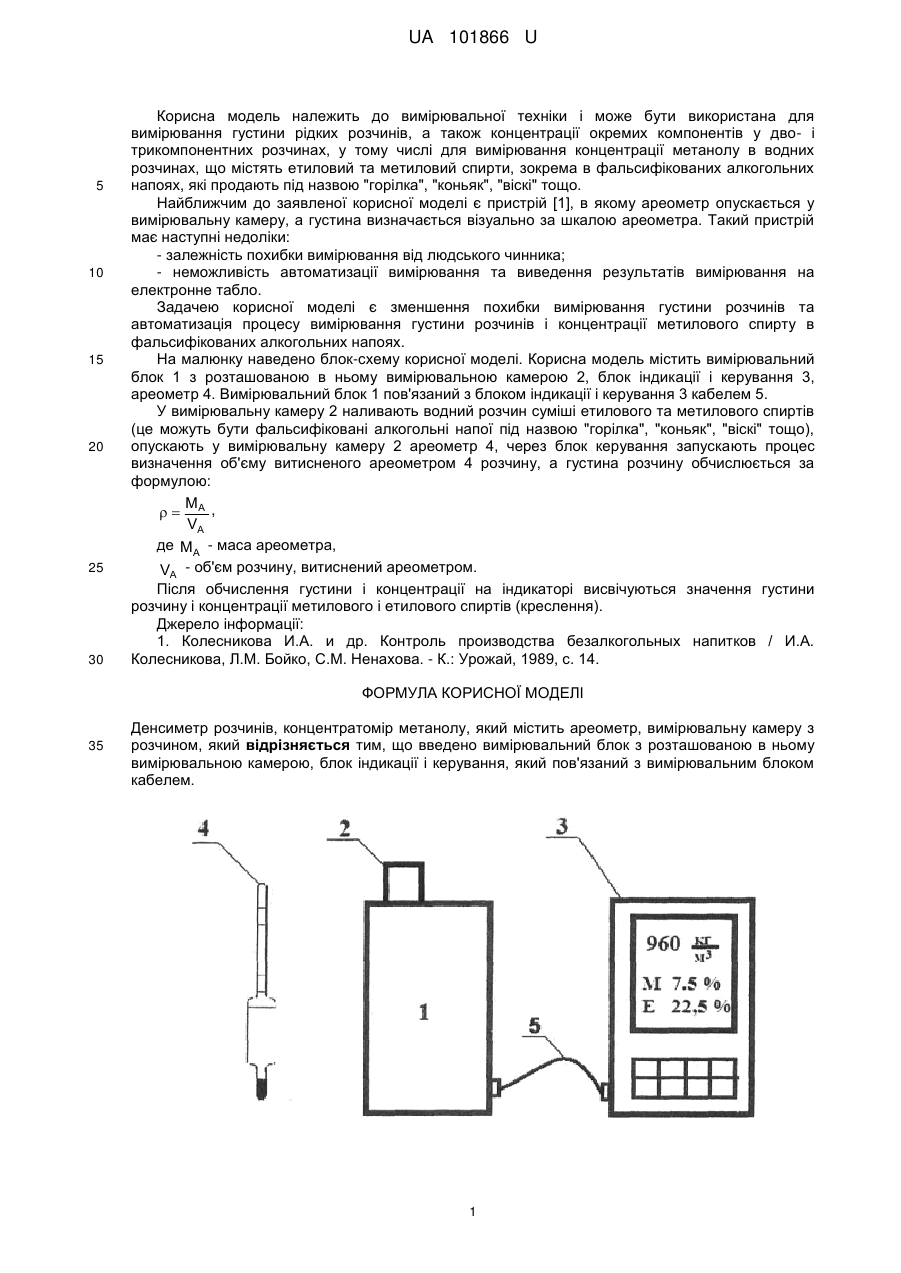

Реферат: UA 101866 U UA 101866 U 5 10 15 20 25 30 Корисна модель належить до вимірювальної техніки і може бути використана для вимірювання густини рідких розчинів, а також концентрації окремих компонентів у дво- і трикомпонентних розчинах, у тому числі для вимірювання концентрації метанолу в водних розчинах, що містять етиловий та метиловий спирти, зокрема в фальсифікованих алкогольних напоях, які продають під назвою "горілка", "коньяк", "віскі" тощо. Найближчим до заявленої корисної моделі є пристрій [1], в якому ареометр опускається у вимірювальну камеру, а густина визначається візуально за шкалою ареометра. Такий пристрій має наступні недоліки: - залежність похибки вимірювання від людського чинника; - неможливість автоматизації вимірювання та виведення результатів вимірювання на електронне табло. Задачею корисної моделі є зменшення похибки вимірювання густини розчинів та автоматизація процесу вимірювання густини розчинів і концентрації метилового спирту в фальсифікованих алкогольних напоях. На малюнку наведено блок-схему корисної моделі. Корисна модель містить вимірювальний блок 1 з розташованою в ньому вимірювальною камерою 2, блок індикації і керування 3, ареометр 4. Вимірювальний блок 1 пов'язаний з блоком індикації і керування 3 кабелем 5. У вимірювальну камеру 2 наливають водний розчин суміші етилового та метилового спиртів (це можуть бути фальсифіковані алкогольні напої під назвою "горілка", "коньяк", "віскі" тощо), опускають у вимірювальну камеру 2 ареометр 4, через блок керування запускають процес визначення об'єму витисненого ареометром 4 розчину, а густина розчину обчислюється за формулою: M  А , VА де MА - маса ареометра, VА - об'єм розчину, витиснений ареометром. Після обчислення густини і концентрації на індикаторі висвічуються значення густини розчину і концентрації метилового і етилового спиртів (креслення). Джерело інформації: 1. Колесникова И.А. и др. Контроль производства безалкогольных напитков / И.А. Колесникова, Л.М. Бойко, С.М. Ненахова. - К.: Урожай, 1989, с. 14. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 35 Денсиметр розчинів, концентратомір метанолу, який містить ареометр, вимірювальну камеру з розчином, який відрізняється тим, що введено вимірювальний блок з розташованою в ньому вимірювальною камерою, блок індикації і керування, який пов'язаний з вимірювальним блоком кабелем. 1 UA 101866 U Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
