Радіатор опалювання секційний

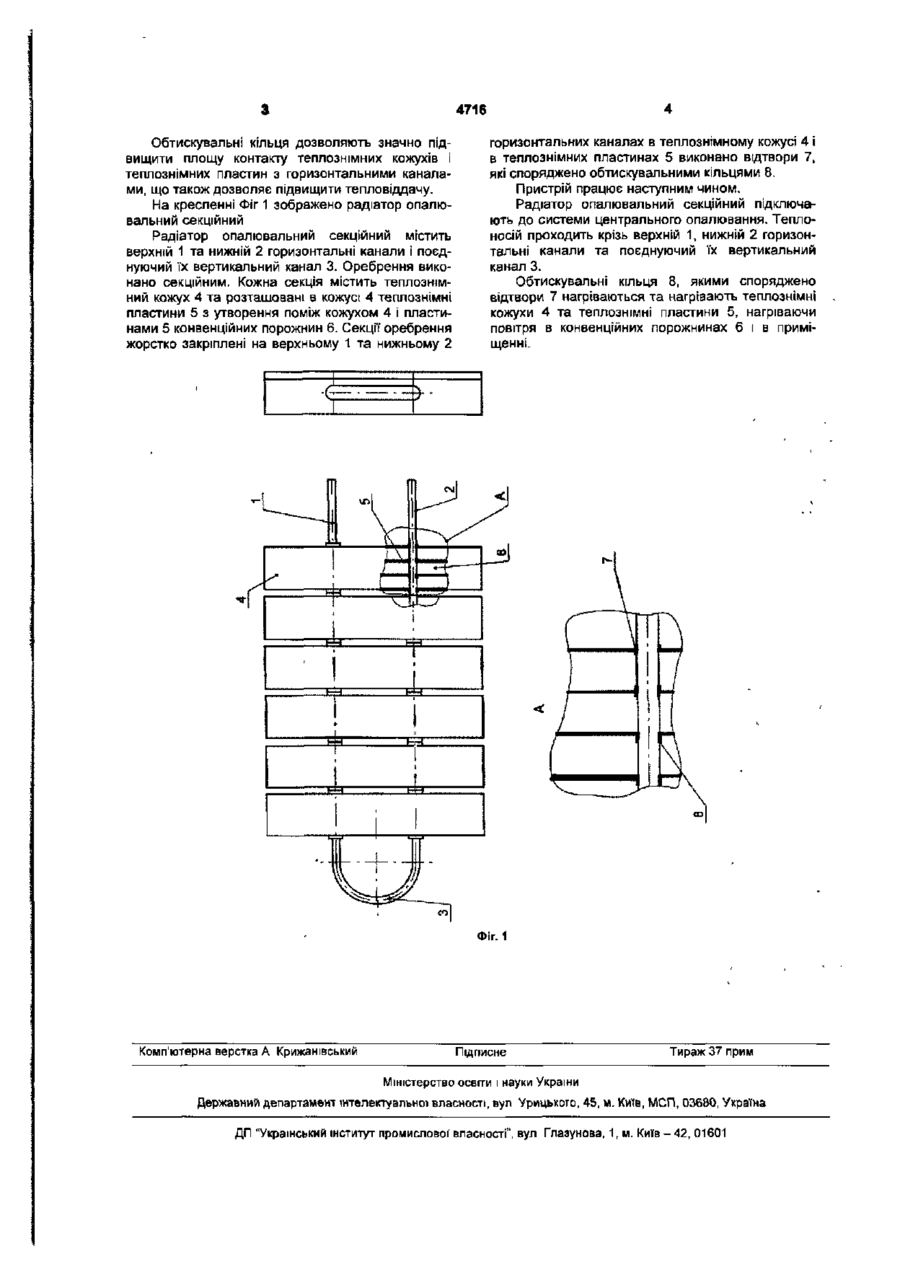

Радіатор опалювальний секційний, що містить верхній і нижній горизонтальні канали, а також принаймні один з'єднуючий їх вертикальний канал та оребрення, який відрізняється тим, що оребрення виконано секційним, кожна секція оребрення містить теплознімний кожух та розташовані в кожусі теплознімні пластини з утворенням поміж кожухом і пластинами конвенційних порожнин, секції оребрення жорстко закріплені на верхньому і нижньому горизонтальних каналах, в теплознімному кожусі та теплознімних пластинах виконано отвори для розміщення в них верхнього та нижнього горизонтальних каналів, отвори споряджено обтискувальними кільцями. Корисна модель відноситься до опалювальної техніки, зокрема, до радіаторів опалювальних секційних, що застосовується для обігрівання приміщень в системах центрального опалювання будівель різного призначення. Відомий радіатор опалювальний секційний, що містить верхній і нижній горизонтальні канали, а також, принаймні один поєднуючий їх вертикальний канал, та оребрення (деклараційний патент на винахід №31807 F24D3/12) -прототип. При виготовленні позначеного радіатора необхідно проведення великого об'єму зварювальних робіт: - по перше це вварювання вертикальних каналів в горизонтальні (у випадку з'єднання каналів різзю не забезпечується достатня надійність та довговічність роботи пристрою); - по друге контактне зварювання під час кріплення теплознімних кожухів та пластин. Вузли з'єднання горизонтальних каналів проміж себе потребують токарної обробки, а для з'єднання з вертикальними каналами необхідні свердлильні роботи У випадку з'єднання литтевим засобом підвищуються затрати на виготовлення пристрою. Необхідність використання під час збирання секцій ніпелів та роботи по збиранню пристрою також зменшують надійність його роботи та підвищують собівартість. В основу корисної моделі поставлено завдання удосконалення радіатора опалювального сек ційного у якому за рахунок конструктивного виконання секцій оребрення і закріплення їх на горизонтальних каналах на обтискувальних кільцях забезпечується підвищення технологічності виготовлення радіаторів і, разом з цим, підвищення тепловіддачі без зниження його основних технічних і експлуатаційних характеристик. Поставлене завдання вирішується за рахунок того, що у радіаторі опалювальному секційному, що містить верхній та нижній горизонтальний канали, а також принаймні один поєднуючий їх вертикальний канал та оребрення новим є те, що оребрення виконано секційним, кожна секція оребрення містить теплознімний кожух та розташовані в кожусі теплознімні пластини з утворенням поміж кожухом і пластинами конвенційних порожнин, секції оребрення жорстко закріплені на верхньому і нижньому горизонтальних каналах, в теплознімному кожусі та теплознімних пластинах виконано відтвори для розміщення в них верхнього та нижнього горизонтальних каналів, відтвори споряджено обтискувальними кільцями. Жорстко закріплений на горизонтальних каналах кожух забезпечує оптимальне розподілення теплового потоку. Теплознімні пластини, які розташовані в кожусі і закріплені жорстко на горизонтальних каналах забезпечують додаткову тепловіддачу разом з конвенційними каналами між теплознімним кожухом і теплознімними пластинами. CD 4716 Обтискувальні кільця дозволяють значно підвищити площу контакту теплознімних кожухів і теплознімних пластин з горизонтальними каналами, що також дозволяє підвищити тепловіддачу. На кресленні Фіг 1 зображено радіатор опалювальний секційний Радіатор опалювальний секційний містить верхній 1 та нижній 2 горизонтальні канали і поєднуючий їх вертикальний канал 3. Оребрення виконано секційним. Кожна секція містить теплознімний кожух 4 та розташовані в кожусі 4 теппознімні пластини 5 з утворення поміж кожухом 4 і пластинами 5 конвенційних порожнин 6. Секції оребрення жорстко закріплені на верхньому 1 та нижньому 2 горизонтальних каналах в теплознімному кожусі 4 і в теплознімних пластинах 5 виконано відтвори 7, які споряджено обтискувальними кільцями 8. Пристрій працює наступним чином. Радіатор опалювальний секційний підключають до системи центрального опалювання. Теплоносій проходить крізь верхній 1, нижній 2 горизонтальні канали та поєднуючий їх вертикальний канал 3. Обтискувальні кільця 8, якими споряджено відтвори 7 нагріваються та нагрівають теплознімні кожухи 4 та теплознімні пластини 5, нагріваючи повітря в конвенційних порожнинах 6 і в приміщенні. Фіг. 1 Комп'ютерна верстка А Крижанівський Підписне Тираж 37 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, вуп Урицького, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул Глазунова, 1, м. Київ - 4 2 , 01601
