Знак аварійної зупинки із кріпильним пристроєм

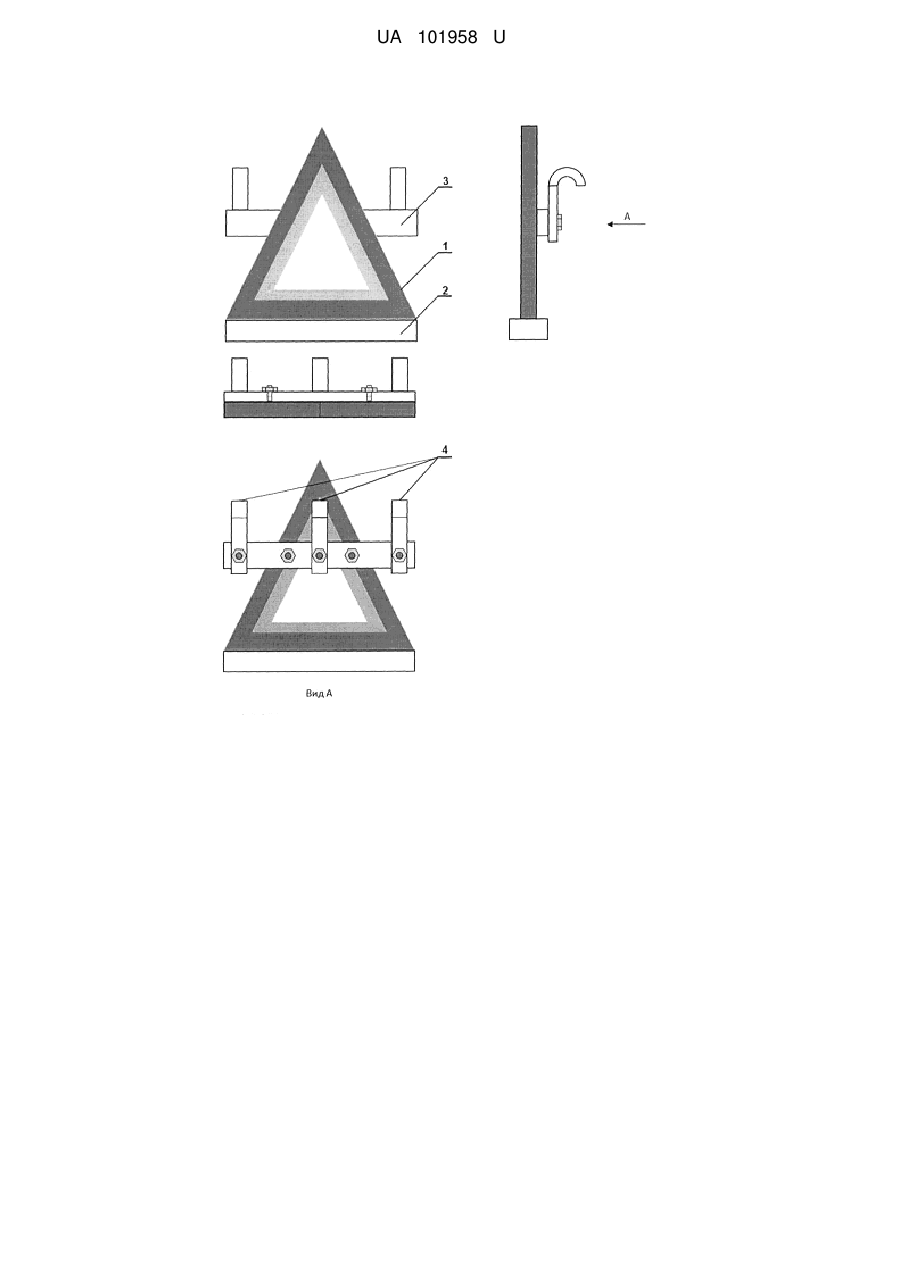

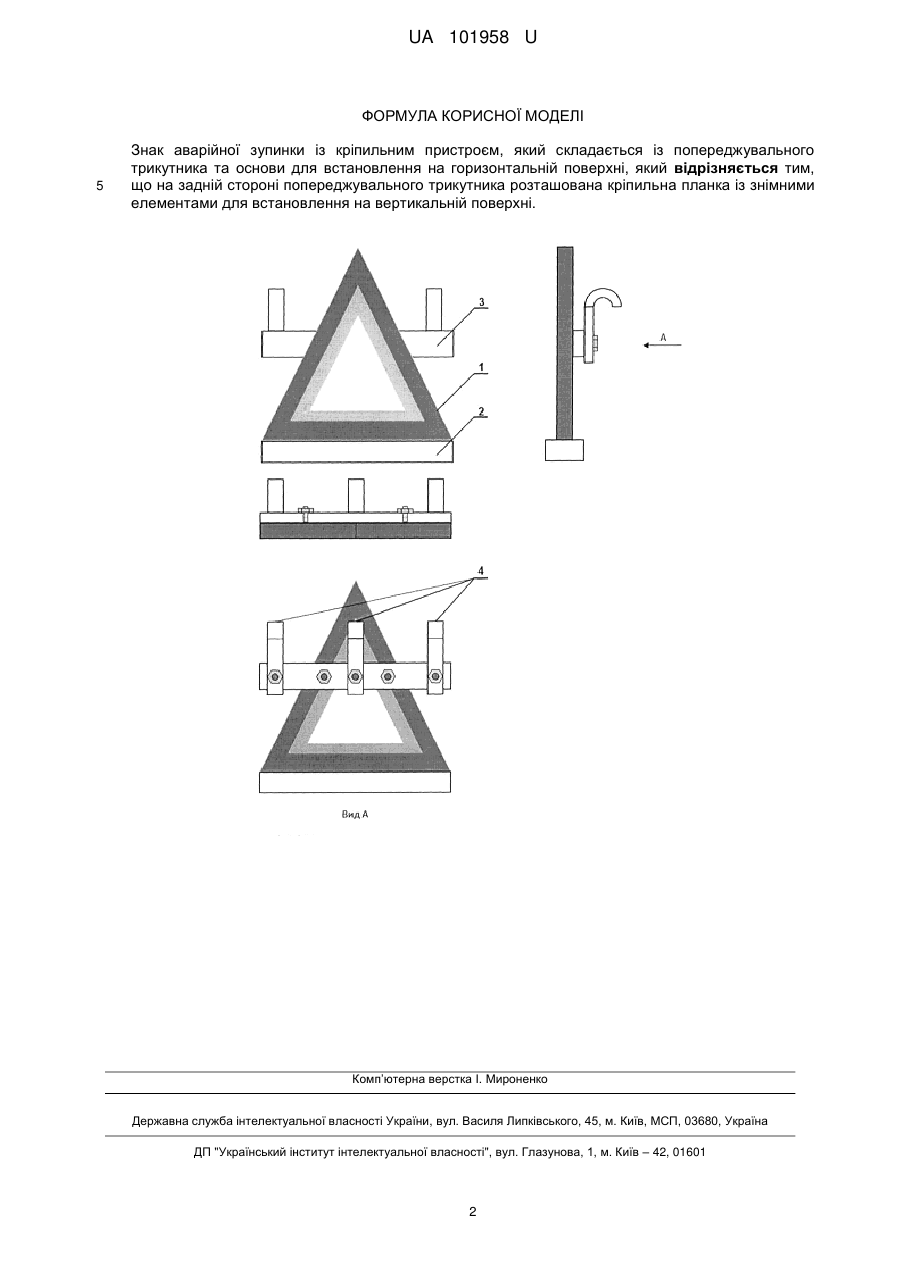

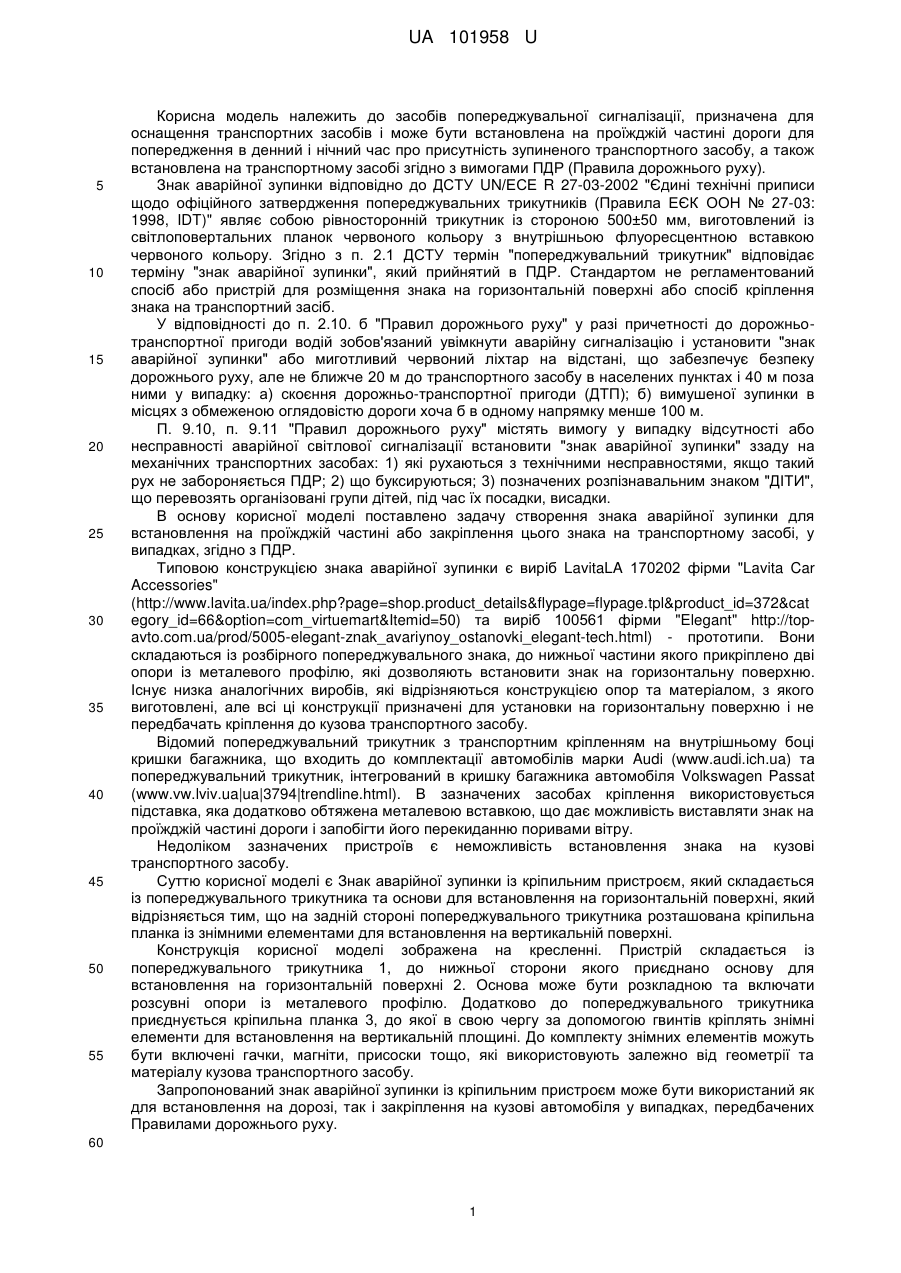

Реферат: Знак аварійної зупинки із кріпильним пристроєм складається із попереджувального трикутника та основи для встановлення на горизонтальній поверхні. На задній стороні попереджувального трикутника розташована кріпильна планка із знімними елементами для встановлення на вертикальній поверхні. UA 101958 U (54) ЗНАК АВАРІЙНОЇ ЗУПИНКИ ІЗ КРІПИЛЬНИМ ПРИСТРОЄМ UA 101958 U UA 101958 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до засобів попереджувальної сигналізації, призначена для оснащення транспортних засобів і може бути встановлена на проїжджій частині дороги для попередження в денний і нічний час про присутність зупиненого транспортного засобу, а також встановлена на транспортному засобі згідно з вимогами ПДР (Правила дорожнього руху). Знак аварійної зупинки відповідно до ДСТУ UN/ЕСЕ R 27-03-2002 "Єдині технічні приписи щодо офіційного затвердження попереджувальних трикутників (Правила ЕЄК ООН № 27-03: 1998, IDT)" являє собою рівносторонній трикутник із стороною 500±50 мм, виготовлений із світлоповертальних планок червоного кольору з внутрішньою флуоресцентною вставкою червоного кольору. Згідно з п. 2.1 ДСТУ термін "попереджувальний трикутник" відповідає терміну "знак аварійної зупинки", який прийнятий в ПДР. Стандартом не регламентований спосіб або пристрій для розміщення знака на горизонтальній поверхні або спосіб кріплення знака на транспортний засіб. У відповідності до п. 2.10. б "Правил дорожнього руху" у разі причетності до дорожньотранспортної пригоди водій зобов'язаний увімкнути аварійну сигналізацію і установити "знак аварійної зупинки" або миготливий червоний ліхтар на відстані, що забезпечує безпеку дорожнього руху, але не ближче 20 м до транспортного засобу в населених пунктах і 40 м поза ними у випадку: а) скоєння дорожньо-транспортної пригоди (ДТП); б) вимушеної зупинки в місцях з обмеженою оглядовістю дороги хоча б в одному напрямку менше 100 м. П. 9.10, п. 9.11 "Правил дорожнього руху" містять вимогу у випадку відсутності або несправності аварійної світлової сигналізації встановити "знак аварійної зупинки" ззаду на механічних транспортних засобах: 1) які рухаються з технічними несправностями, якщо такий рух не забороняється ПДР; 2) що буксируються; 3) позначених розпізнавальним знаком "ДІТИ", що перевозять організовані групи дітей, під час їх посадки, висадки. В основу корисної моделі поставлено задачу створення знака аварійної зупинки для встановлення на проїжджій частині або закріплення цього знака на транспортному засобі, у випадках, згідно з ПДР. Типовою конструкцією знака аварійної зупинки є виріб LavitaLA 170202 фірми "Lavita Car Accessories" (http://www.lavita.ua/index.php?page=shop.product_details&flypage=flypage.tpl&product_id=372&cat egory_id=66&option=com_virtuemart&Itemid=50) та виріб 100561 фірми "Elegant" http://topavto.com.ua/prod/5005-elegant-znak_avariynoy_ostanovki_elegant-tech.html) - прототипи. Вони складаються із розбірного попереджувального знака, до нижньої частини якого прикріплено дві опори із металевого профілю, які дозволяють встановити знак на горизонтальну поверхню. Існує низка аналогічних виробів, які відрізняються конструкцією опор та матеріалом, з якого виготовлені, але всі ці конструкції призначені для установки на горизонтальну поверхню і не передбачать кріплення до кузова транспортного засобу. Відомий попереджувальний трикутник з транспортним кріпленням на внутрішньому боці кришки багажника, що входить до комплектації автомобілів марки Audi (www.audi.ich.ua) та попереджувальний трикутник, інтегрований в кришку багажника автомобіля Volkswagen Passat (www.vw.lviv.ua|ua|3794|trendline.html). В зазначених засобах кріплення використовується підставка, яка додатково обтяжена металевою вставкою, що дає можливість виставляти знак на проїжджій частині дороги і запобігти його перекиданню поривами вітру. Недоліком зазначених пристроїв є неможливість встановлення знака на кузові транспортного засобу. Суттю корисної моделі є Знак аварійної зупинки із кріпильним пристроєм, який складається із попереджувального трикутника та основи для встановлення на горизонтальній поверхні, який відрізняється тим, що на задній стороні попереджувального трикутника розташована кріпильна планка із знімними елементами для встановлення на вертикальній поверхні. Конструкція корисної моделі зображена на кресленні. Пристрій складається із попереджувального трикутника 1, до нижньої сторони якого приєднано основу для встановлення на горизонтальній поверхні 2. Основа може бути розкладною та включати розсувні опори із металевого профілю. Додатково до попереджувального трикутника приєднується кріпильна планка 3, до якої в свою чергу за допомогою гвинтів кріплять знімні елементи для встановлення на вертикальній площині. До комплекту знімних елементів можуть бути включені гачки, магніти, присоски тощо, які використовують залежно від геометрії та матеріалу кузова транспортного засобу. Запропонований знак аварійної зупинки із кріпильним пристроєм може бути використаний як для встановлення на дорозі, так і закріплення на кузові автомобіля у випадках, передбачених Правилами дорожнього руху. 60 1 UA 101958 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 Знак аварійної зупинки із кріпильним пристроєм, який складається із попереджувального трикутника та основи для встановлення на горизонтальній поверхні, який відрізняється тим, що на задній стороні попереджувального трикутника розташована кріпильна планка із знімними елементами для встановлення на вертикальній поверхні. Комп’ютерна верстка І. Мироненко Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут інтелектуальної власності", вул. Глазунова, 1, м. Київ – 42, 01601 2
