Сошник

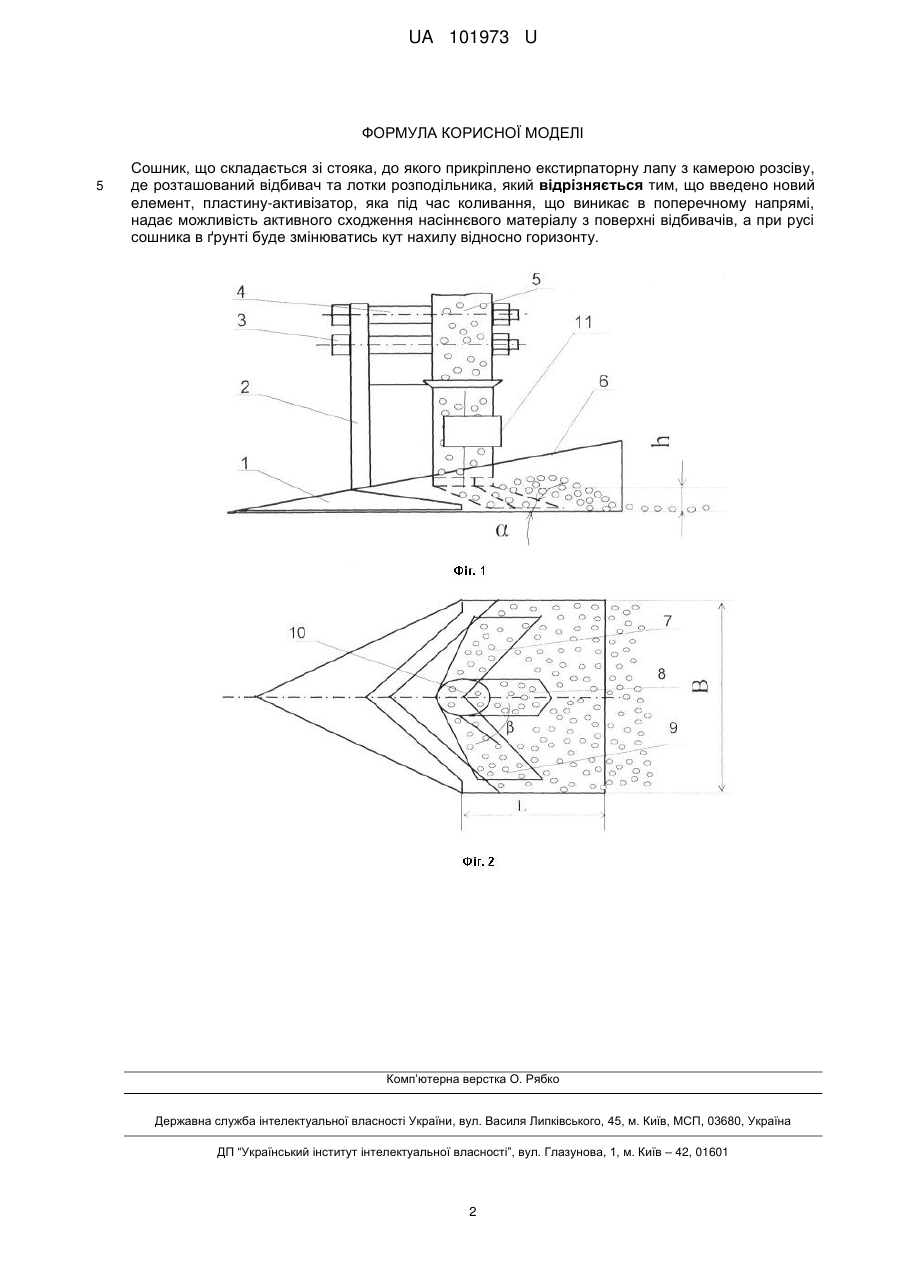

Реферат: Сошник складається зі стояка, до якого прикріплено екстирпаторну лапу з камерою розсіву, де розташований відбивач та лотки розподільника. Додатково введено новий елемент, пластинуактивізатор, яка під час коливання, що виникає в поперечному напрямі, надає можливість активного сходження насіннєвого матеріалу з поверхні відбивачів, а при русі сошника в ґрунті буде змінюватись кут нахилу відносно горизонту. UA 101973 U (12) UA 101973 U UA 101973 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до сільськогосподарського виробництва і машинобудування, зокрема до робочих органів комбінованих сільськогосподарських машин, і може бути застосована для підґрунтово-розкидного способу сівби насіння з розподілом його в камері розсіву по всій ширині дна борозни, а також для реалізації ґрунтозахисної технології боротьби з водною та вітровою ерозією на ґрунтах, та енергозберігаючої технології вирощування сільськогосподарських культур, яка потребує розвитку та вдосконалень теоретичних методів обґрунтування форм і параметрів ріжучих робочих органів та створення більш досконалих знарядь. Відома конструкція сошника сівалки С3С-2,1 [1]. Сошник виготовлено у вигляді екстерпаторної плоскоріжучої лапи. Він простий, універсальний, одночасно здійснює передпосівний обробіток ґрунту і розкидний підґрунтовий посів, щоправда при незначній ширині стрічки розподілу насіння. Відомий прототип сошника для підґрунтово-розкидного висіву насіння і добрив [2]. Сошник складається із стояка, на якому закріплена лапа культиваторна і два щитки, та насіннєпровід з вмонтованим відбивачем. В основу корисної моделі поставлена задача забезпечення кращого розподілу насіння по всій ширині захвату сошника і покращення рівномірності його розташування на площі поля [3] шляхом вдосконалення сошника, в якому завдяки застосуванню пластини-активізатора для висіву сільськогосподарських культур забезпечується посів сільськогосподарських культур. Задачею корисної моделі є також вдосконалення сошника, задля поліпшення зручності у користуванні та зменшення затрат праці, а за рахунок цього висока ефективність по затратах часу. Поставлена задача вирішується тим, що в сошник введено новий елемент, пластинуактивізатор, нової конструкції. Коливання, що виникають в поперечному напрямі, дають можливість активного сходження насіннєвого матеріалу з поверхні відбивачів, а при русі сошника в ґрунті буде змінюватись кут нахилу відносно горизонту, що приводить до затримки насіння на поверхні відбивача та утворенню просівів вздовж смуги сівби. Сошник для висіву насіння сільськогосподарських культур підґрунтово-розкидним способом складається із стояка, до якого прикріплено екстрипаторну лапу з камерою розсіву, лотки розподільника, відбивач та подільник. В насіннєпроводі розташовано пластину-активізатор. Суттєві ознаки корисної моделі, що викладені у формулі корисної моделі, направлені на забезпечення поліпшення розподілу посівного матеріалу по площі висіву сошника підґрунтоворозкидного висіву насіння сільськогосподарських культур та рівномірного розподілу насіння по всьому дну борозни. Суть корисної моделі пояснюється кресленнями, де зображені: на Фіг. 1 - схема сошника у фронтальній площині; на Фіг. 2 - вигляд зверху сошника. Запропонований сошник (Фіг. 1) для висіву насіння зернових культур підґрунтово-розкидним способом складається зі стояка 2, до якого прикріплено екстрипаторну лапу 1 з камерою розсіву 6 із шириною захвату сошника В та довжиною камери розсіву L (Фіг. 2). У верхній частині сошника, до стояка 2 за допомогою болтів 3 та 4 закріплено насіннєпровід 5. В камері розсіву 6 для висіву насіння вмонтовано лотки розподільника 7, 9, відбивач 8 із висотою встановлення відбивача h, де кут нахилу відбивача α, подільник 10 та пластину-активізатор 11 із кутом відведення пластини відносно осі насіннєпроводу  . Запропонований сошник для підґрунтово-розкидного способу сівби сільськогосподарських культур працює наступним чином: під час руху екстрапаторної лапи 1 вперед насіння у насіннєпроводі 5 попадає на пластину-активізатор 11 із кутом відведенням пластини відносно осі насіннєпроводу  в камеру розсіву 6, де рівномірно розподіляється по всій ширині захвату сошника В на відбивач 8 із кутом нахилу відбивача α та лотки розподільника 7, 9. Введено новий елемент - пластину-активізатор. Коливання, що виникають в поперечному напрямі, дають можливість активного сходження насіннєвого матеріалу з поверхні відбивачів, а при русі сошника в ґрунті буде змінюватись кут нахилу відносно горизонту, що покращить розсів насіння на поверхні відбивача та унеможливить створення просівів вздовж смуги сівби. При подальшому русі сошника дно борозни з висіяним насінням закривається ґрунтом. Джерела інформації: 1. Сеялка-культиватор зерновая стерневая СЗС-2,1. Инструкция по устройству, сборке, эксплуатации и техническому уходу. Целиноград. - 1973. 2. Патент Російської Федерації № 2140140, кл. А01С7/20, бюл. № 30, 1999 р. 3. Пат. № 57985 А. Україна, МПК А01С7/20. Сошник / Рудь Л.В., Мошенко І.О., Михайлова Л.M., Павельчук Ю.Ф., Винничук С.Г., Хаєцький М.В., Жалоба В.М. - № 2002064664; Заяв. 7.06.2002 р. Опубліковано 15.07.2003, бюл. № 7. 1 UA 101973 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 Сошник, що складається зі стояка, до якого прикріплено екстирпаторну лапу з камерою розсіву, де розташований відбивач та лотки розподільника, який відрізняється тим, що введено новий елемент, пластину-активізатор, яка під час коливання, що виникає в поперечному напрямі, надає можливість активного сходження насіннєвого матеріалу з поверхні відбивачів, а при русі сошника в ґрунті буде змінюватись кут нахилу відносно горизонту. Комп’ютерна верстка О. Рябко Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
