Повітряний аератор

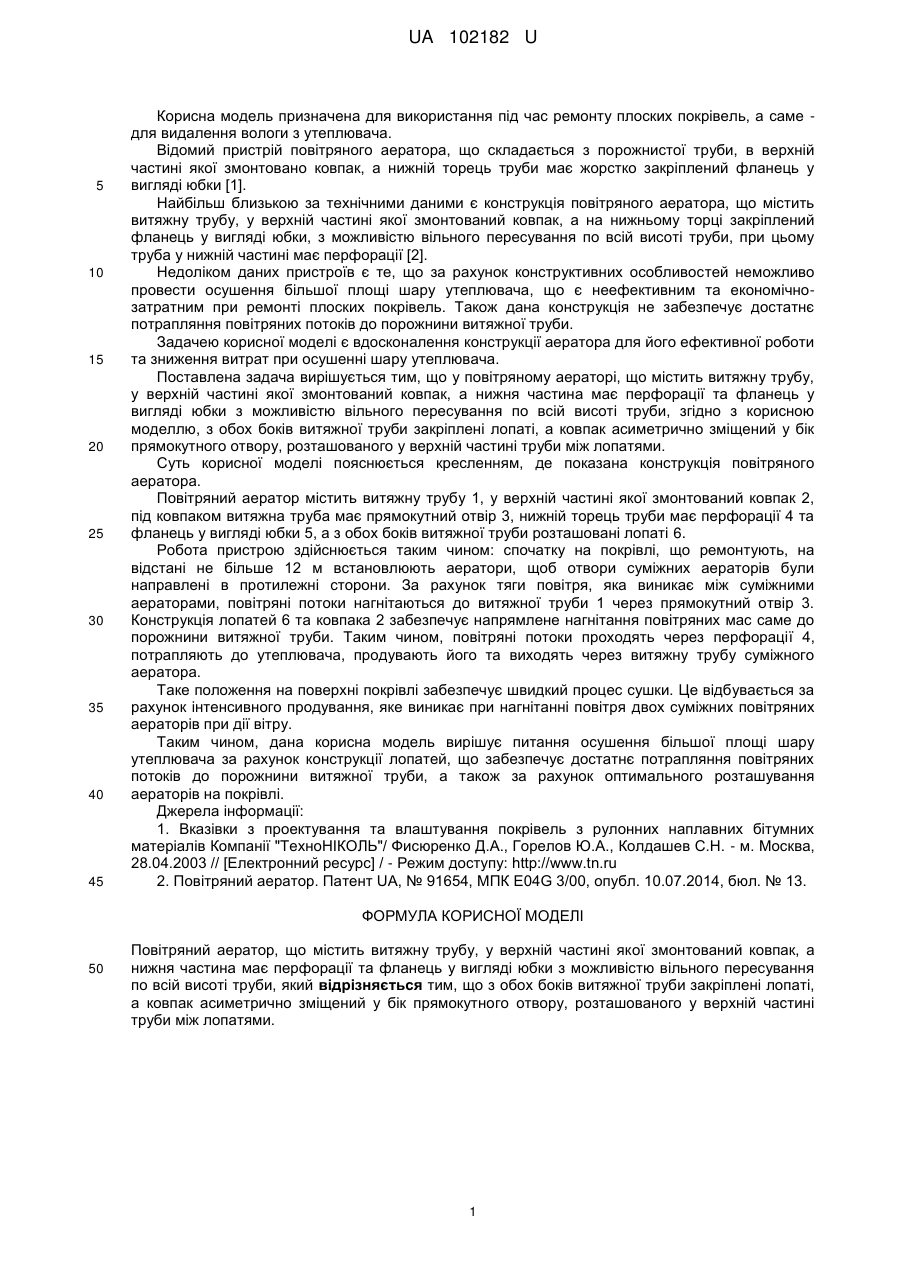

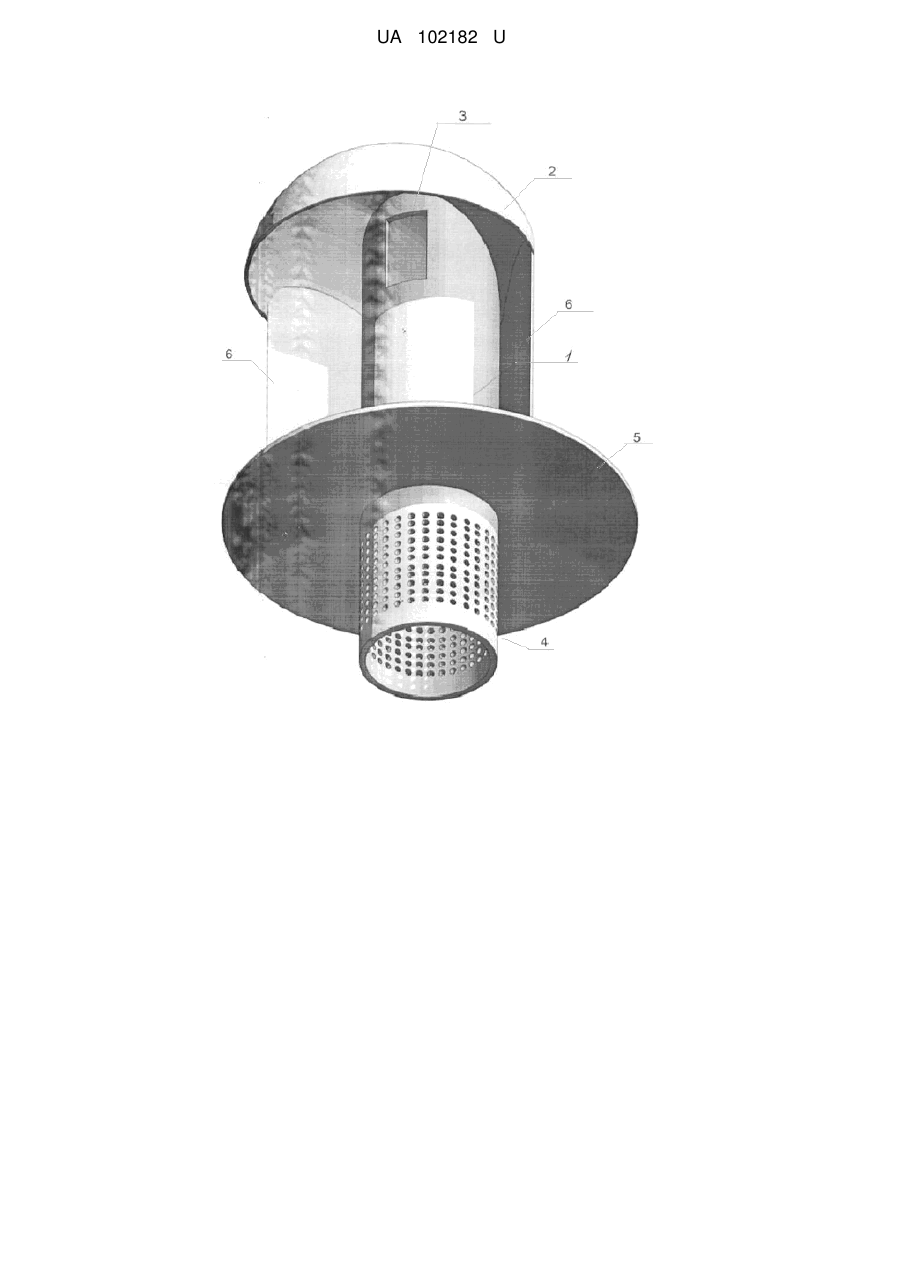

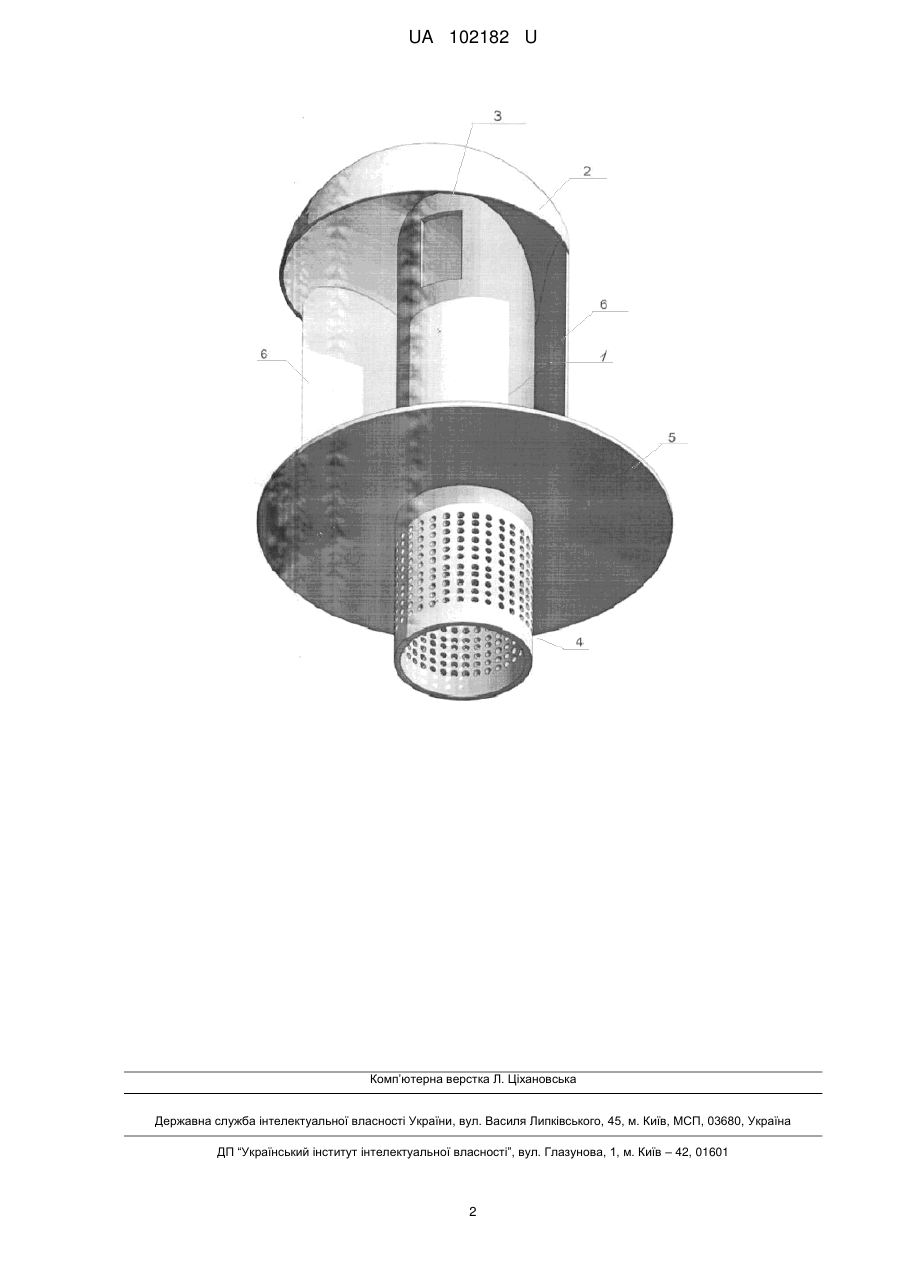

Реферат: Повітряний аератор містить витяжну трубу, у верхній частині якої змонтований ковпак, а нижня частина має перфорації та фланець у вигляді юбки з можливістю вільного пересування по всій висоті труби. З обох боків витяжної труби закріплені лопаті, а ковпак асиметрично зміщений у бік прямокутного отвору, розташованого у верхній частині труби між лопатями. UA 102182 U (12) UA 102182 U UA 102182 U 5 10 15 20 25 30 35 40 45 Корисна модель призначена для використання під час ремонту плоских покрівель, а саме для видалення вологи з утеплювача. Відомий пристрій повітряного аератора, що складається з порожнистої труби, в верхній частині якої змонтовано ковпак, а нижній торець труби має жорстко закріплений фланець у вигляді юбки [1]. Найбільш близькою за технічними даними є конструкція повітряного аератора, що містить витяжну трубу, у верхній частині якої змонтований ковпак, а на нижньому торці закріплений фланець у вигляді юбки, з можливістю вільного пересування по всій висоті труби, при цьому труба у нижній частині має перфорації [2]. Недоліком даних пристроїв є те, що за рахунок конструктивних особливостей неможливо провести осушення більшої площі шару утеплювача, що є неефективним та економічнозатратним при ремонті плоских покрівель. Також дана конструкція не забезпечує достатнє потрапляння повітряних потоків до порожнини витяжної труби. Задачею корисної моделі є вдосконалення конструкції аератора для його ефективної роботи та зниження витрат при осушенні шару утеплювача. Поставлена задача вирішується тим, що у повітряному аераторі, що містить витяжну трубу, у верхній частині якої змонтований ковпак, а нижня частина має перфорації та фланець у вигляді юбки з можливістю вільного пересування по всій висоті труби, згідно з корисною моделлю, з обох боків витяжної труби закріплені лопаті, а ковпак асиметрично зміщений у бік прямокутного отвору, розташованого у верхній частині труби між лопатями. Суть корисної моделі пояснюється кресленням, де показана конструкція повітряного аератора. Повітряний аератор містить витяжну трубу 1, у верхній частині якої змонтований ковпак 2, під ковпаком витяжна труба має прямокутний отвір 3, нижній торець труби має перфорації 4 та фланець у вигляді юбки 5, а з обох боків витяжної труби розташовані лопаті 6. Робота пристрою здійснюється таким чином: спочатку на покрівлі, що ремонтують, на відстані не більше 12 м встановлюють аератори, щоб отвори суміжних аераторів були направлені в протилежні сторони. За рахунок тяги повітря, яка виникає між суміжними аераторами, повітряні потоки нагнітаються до витяжної труби 1 через прямокутний отвір 3. Конструкція лопатей 6 та ковпака 2 забезпечує напрямлене нагнітання повітряних мас саме до порожнини витяжної труби. Таким чином, повітряні потоки проходять через перфорації 4, потрапляють до утеплювача, продувають його та виходять через витяжну трубу суміжного аератора. Таке положення на поверхні покрівлі забезпечує швидкий процес сушки. Це відбувається за рахунок інтенсивного продування, яке виникає при нагнітанні повітря двох суміжних повітряних аераторів при дії вітру. Таким чином, дана корисна модель вирішує питання осушення більшої площі шару утеплювача за рахунок конструкції лопатей, що забезпечує достатнє потрапляння повітряних потоків до порожнини витяжної труби, а також за рахунок оптимального розташування аераторів на покрівлі. Джерела інформації: 1. Вказівки з проектування та влаштування покрівель з рулонних наплавних бітумних матеріалів Компанії "ТехноНІКОЛЬ"/ Фисюренко Д.А., Горелов Ю.А., Колдашев С.Н. - м. Москва, 28.04.2003 // [Електронний ресурс] / - Режим доступу: http://www.tn.ru 2. Повітряний аератор. Патент UA, № 91654, МПК E04G 3/00, опубл. 10.07.2014, бюл. № 13. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 Повітряний аератор, що містить витяжну трубу, у верхній частині якої змонтований ковпак, а нижня частина має перфорації та фланець у вигляді юбки з можливістю вільного пересування по всій висоті труби, який відрізняється тим, що з обох боків витяжної труби закріплені лопаті, а ковпак асиметрично зміщений у бік прямокутного отвору, розташованого у верхній частині труби між лопатями. 1 UA 102182 U Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
