Пристрій передачі висотної координати

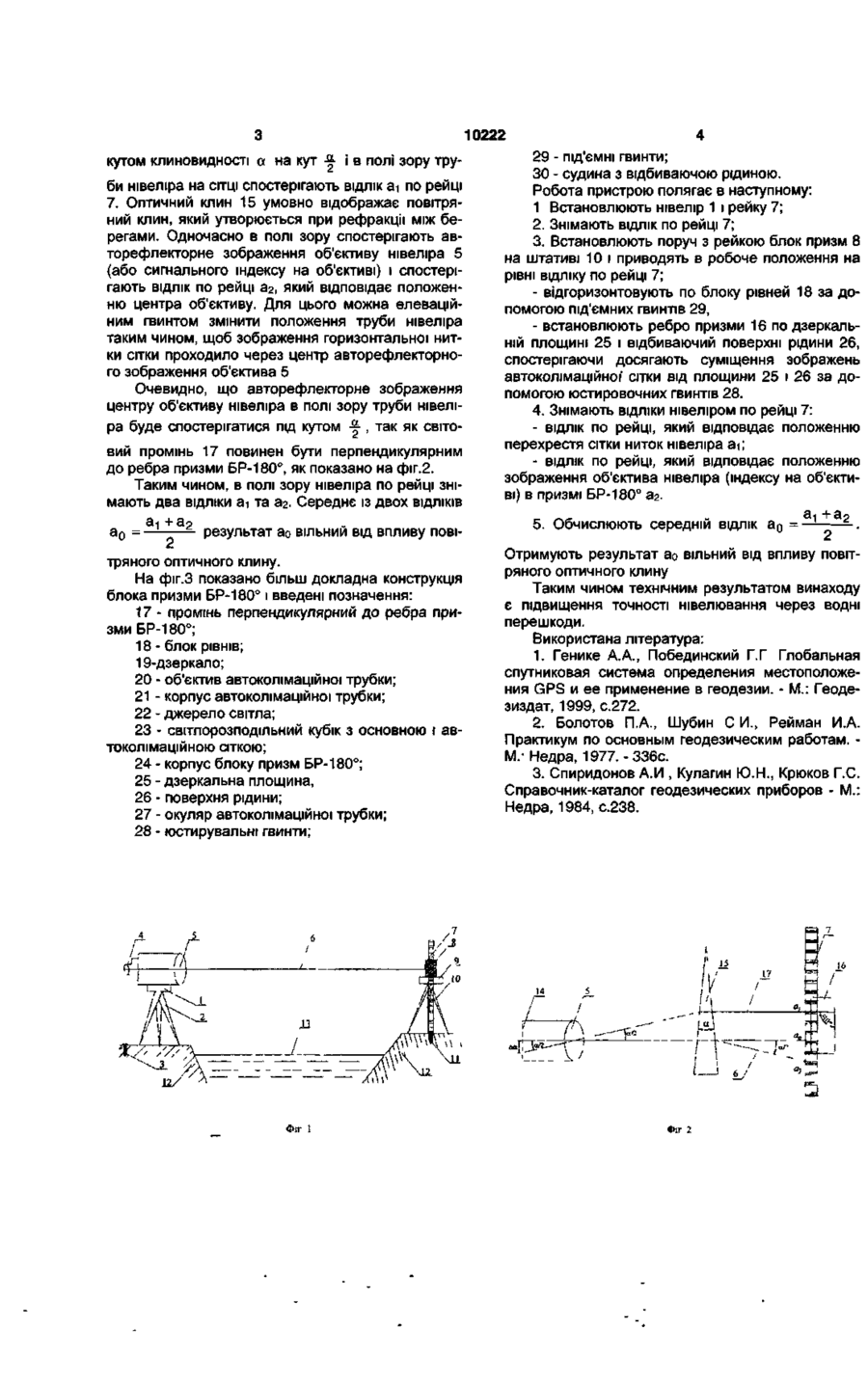

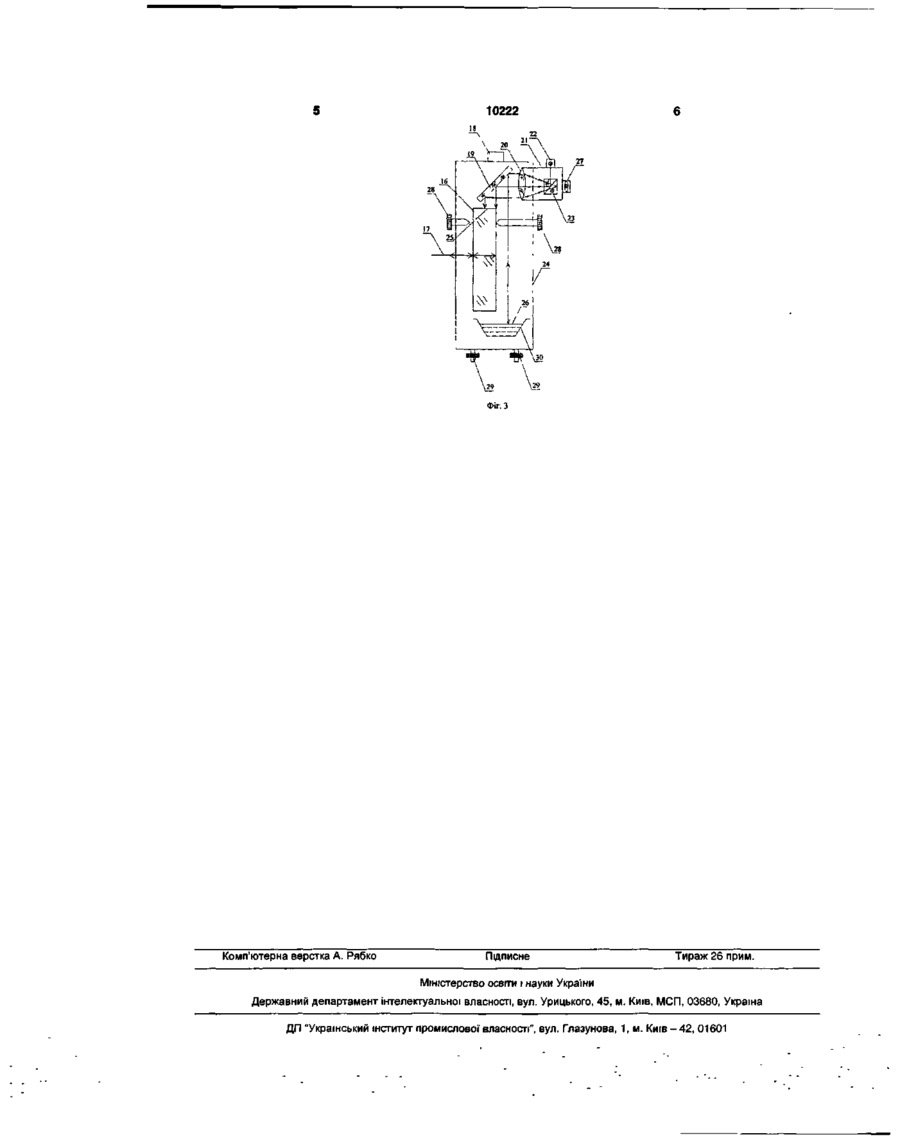

Пристрій передачі висотної координати через водні перешкоди, що містить нівелір зі штативом, нівелірну рейку, який відрізняється тим, що має призму типу БР-18О0, встановлену на штативі при рейці, ребро призми орієнтують вертикально, при цьому в пристрій введено автоколімаційну трубку і посудину з рідиною з горизонтальною відбиваючою поверхнею. льно, при цьому в пристрій введено автоколімаційну трубку і посудину з рідиною з горизонтальною відбиваючою поверхнею. На фіг. 1 представлена схема запропонованого пристрою: 1 - нівелір з підставкою; 2 - штатив нівеліра; 3 - репер з відомою позначкою; 4 - окуляр нівеліра; 5 - об'єктив нівеліра; 6 - візирний промінь нівеліра. 7 - нівелірна рейка; 8 - блок призм БР-180°; 9 - підставка призми; 10 - штатив призми; 11 - репер, на який передається висотна позначка; 12 - суша (берега); 13 - поверхня водойми. На фіг.2 показана схема вимірів за допомогою запропонованого пристрою та введені позначення: 14 - сітка нівеліра; 15 - оптичний клин, який відповідає повітряному оптичному клину; 16 - саме призма БР-1800. Нівелір і рейку установлюють над реперами на берегах водойми (водної перешкоди). Разом із рейкою установлюють призму БР-1800, орієнтуючи її ребро строго вертикально (наприклад, за допомогою автоколімаційного приладу по рідинному горизонту). Положення візирного променя нівеліра визначається горизонтальною ниткою сітки ниток. Візирний промінь відхиляється оптичним клином 15 з CM С\І CM О) 10222 кутом клиновидності а на кут -& і в полі зору труби нівеліра на СІТЦІ спостерігають ВІДЛІК аі по рейці 7. Оптичний клин 15 умовно відображає повітряний клин, який утворюється при рефракції між берегами. Одночасно в полі зору спостерігають авторефлекторне зображення об'єктиву нівеліра 5 (або сигнального індексу на об'єктиві) і спостерігають ВІДЛІК по рейці аг, який відповідає положенню центра об'єктиву. Для цього можна елеваційним гвинтом змінити положення труби нівеліра таким чином, щоб зображення горизонтальної нитки сітки проходило через центр авторефлекторного зображення об'єктива 5 Очевидно, що авторефлекторне зображення центру об'єктиву нівеліра в полі зору труби нівеліра буде спостерігатися під кутом ^ , так як світовий промінь 17 повинен бути перпендикулярним до ребра призми БР-180°, як показано на фіг.2. Таким чином, в полі зору нівеліра по рейці знімають два ВІДЛІКИ аі та аг. Середнє із двох ВІДЛІКІВ а0 = результат ао вільний від впливу пові тряного оптичного клину. На фіг.З показано більш докладна конструкція блока призми БР-180° і введені позначення: 17 - промінь перпендикулярний до ребра призми БР-180°; 18 - блок рівнів; 19-дзеркало; 20 - об'єктив автоколімаційної трубки; 21 - корпус автоколімаційної трубки; 22 - джерело світла; 23 - світлорозподільний кубік з основною і автоколімаційною сіткою; 24 - корпус блоку призм БР-1800; 25 - дзеркальна площина, 26 - поверхня рідини; 27 - окуляр автоколімаційної трубки; 28 - юстирувальні гвинти; Фіг 1 29 - ПІД'ЄМНІ гвинти; 30 - судина з відбиваючою рідиною. Робота пристрою полягає в наступному: 1 Встановлюють нівелір 1 і рейку 7; 2. Знімають ВІДЛІК по рейці 7; 3. Встановлюють поруч з рейкою блок призм 8 на штативі 10 і приводять в робоче положення на рівні відліку по рейці 7; - відгоризонтовують по блоку рівней 18 за допомогою під'ємних гвинтів 29, - встановлюють ребро призми 16 по дзеркальній площині 25 і відбиваючий поверхні рідини 26, спостерігаючи досягають суміщення зображень автоколімацшної' сітки від площини 25 і 26 за допомогою юстировочних гвинтів 28. 4. Знімають ВІДЛІКИ нівеліром по рейці 7: - ВІДЛІК по рейці, який відповідає положенню перехрестя сітки ниток нівеліра аг, - ВІДЛІК по рейці, який відповідає положенню зображення об'єктива нівеліра (індексу на об'єктиві) в призмі БР-180° аг. 5. Обчислюють середній ВІДЛІК а 0 = Отримують результат ао вільний від впливу повітряного оптичного клину Таким чином технічним результатом винаходу є підвищення точності нівелювання через водні перешкоди. Використана література: 1. Генике А.А., Побединский Г.Г Глобальная спутниковая система определения местоположения GPS и ее применение в геодезии. - М.: Геодезиздат, 1999, с.272. 2. Болотов П.А., Шубин С И., Рейман И.А. Практикум по основным геодезическим работам. М.- Недра, 1977.-336с. 3. Спиридонов А.И , Кулагин Ю.Н., Крюков Г.С. Справочник-каталог геодезических приборов - М.: Недра, 1984, с.238. Фіг 2 10222 Комп'ютерна верстка А. Рябко Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул. Глазунова, 1, м. Київ - 4 2 , 01601
