Пристрій для забезпечення пролонгованої провідникової анестезії плечового сплетення

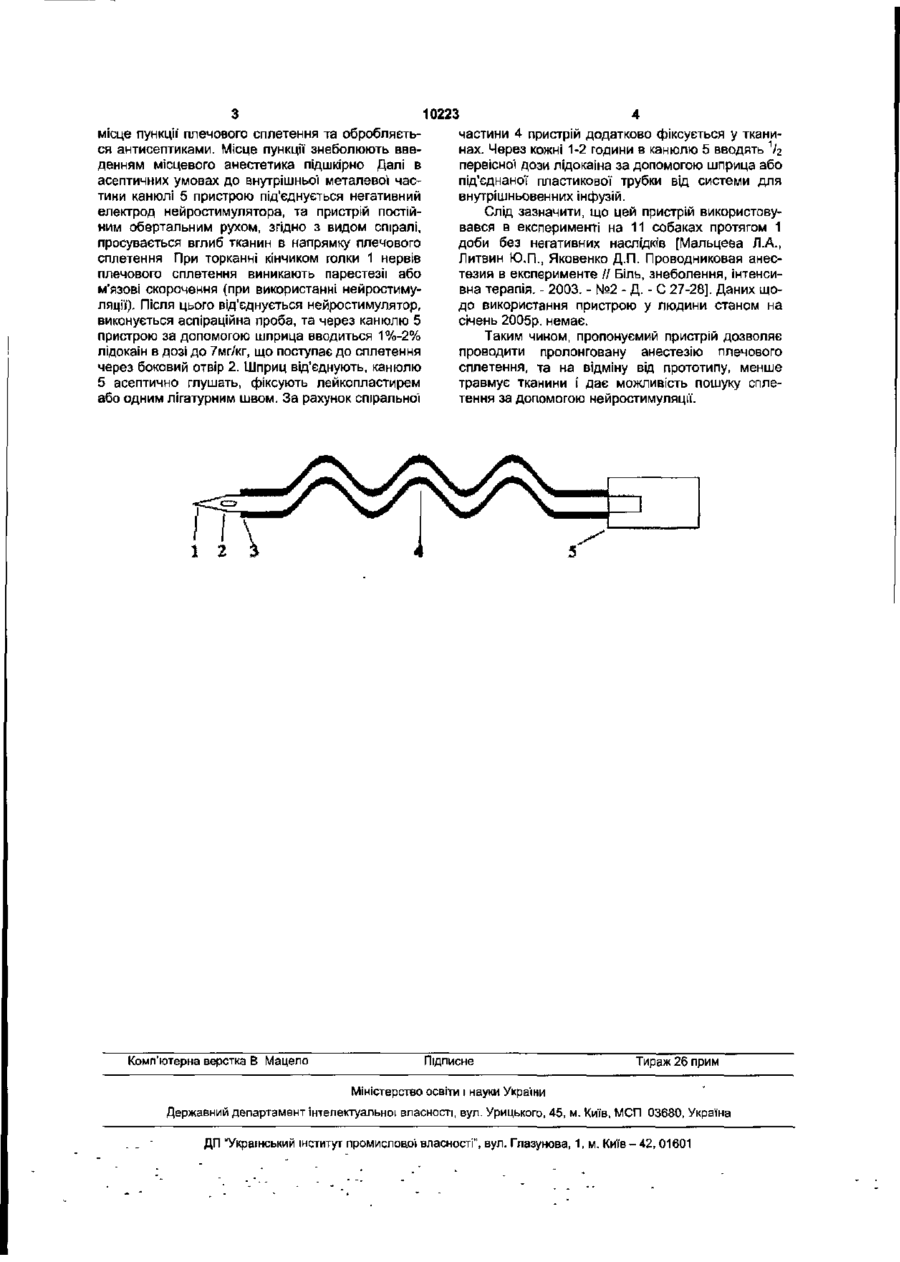

Пристрій для забезпечення пролонгованої провідникової анестезії плечового сплетення, що містить голку, закручену в спіраль, який відрізняється тим, що голка має канюлю для з'єднання із шприцом, її поверхня - електроізоляційне покриття, а кінчик - "олівцеве" загострення з боковим отвором каналу голки кінця голки, який під час введення робить обертальні рухи. Крім того, голка не має канюлі для з'єднання з дозатором ліків. Далі, голка не має електроізоляційного покриття, що утруднює використання нейростимуляції при пошуку нервів. Основою корисної моделі є задача удосконалення пристрою для катетеризації плечового сплетення, в якому за рахунок особливостей конструкції досягається надійна фіксація його в тканинах, зменшується травматизація тканин, полегшується пошук сплетення при використанні нейростимуляції. Означена задача вирішується тим, що у пристрої для забезпечення пролонгованої провідникової анестезії плечового сплетення у вигляді голки, що закручена у спіраль, ВІДПОВІДНО ДО корисної моделі, голка облаштованэ канюлею для з'єднання із шприцом, її поверхня має електроізоляційне покриття, а кінчик - "олівцеве" загострення з боковим отвором каналу голки. Суть корисної моделі пояснюється малюнком, на якому зображена конструкція пристрою для забезпечення пролонгованої провідникової анестезії плечового сплетення. Пропонуємий пристрій містить полу голку діаметром 0,8мм з "олівцевим" загостренням 1, боковим отвором 2 внутрішнього каналу, електроізоляційне покриття 3, що не доходить Змм до загострення 1, спіральну частину гопки 4 діаметром Змм та шагом спіралі 2мм, канюлю "Луер" 5. Пристрій працює наступним чином. На дистальну частину верхньої" кінцівки накладається позитивний електрод нейростимулятора, визначається со CM CM місце пункції плечового сплетення та обробляється антисептиками. Місце пункції знеболюють введенням місцевого анестетика підшкірно Далі в асептичних умовах до внутрішньої металевої частини канюлі 5 пристрою під'єднується негативний електрод нейростимулятора, та пристрій постійним обертальним рухом, згідно з видом спіралі, просувається вглиб тканин в напрямку плечового сплетення При торканні кінчиком голки 1 нервів плечового сплетення виникають парестезії або м'язові скорочення (при використанні нейростимуляції). Після цього від'єднується нейростимулятор, виконується аспіраційна проба, та через канюлю 5 пристрою за допомогою шприца вводиться 1%-2% лідокаін в дозі до 7мг/кг, що поступає до сплетення через боковий отвір 2. Шприц від'єднують, канюлю 5 асептично глушать, фіксують лейкопластирем або одним лігатурним швом. За рахунок спіральної 1 10223 частини 4 пристрій додатково фіксується у ткани1 нах. Через кожні 1-2 години в канюлю 5 вводять /г первісної дози лідокаіна за допомогою шприца або під'єднаної пластикової трубки від системи для внутрішньовенних інфузій. Слід зазначити, що цей пристрій використовувався в експерименті на 11 собаках протягом 1 доби без негативних наслідків [Мальцева Л.А., Литвин Ю.П., Яковенко Д.П. Проводниковая анестезия в експерименте // Біль, знеболення, інтенсивна терапія. - 2003. - №2 - Д. - С 27-28]. Даних щодо використання пристрою у людини станом на січень 2005р. немає. Таким чином, пропонуємий пристрій дозволяє проводити пролонговану анестезію плечового сплетення, та на відміну від прототипу, менше травмує тканини і дає можливість пошуку сплетення за допомогою нейростимуляції. 2 Комп'ютерна верстка В Мацело Підписне Тираж 26 прим Міністерство освіти і науки України Державний департамент Інтелектуальної власності, вуп. Урицького, 45, м. Київ, МСП 03680, Україна ДП "Український інститут промислоаої власності", вул. Глазунова, 1, м. Київ-42, 01601
