Електронагрівач

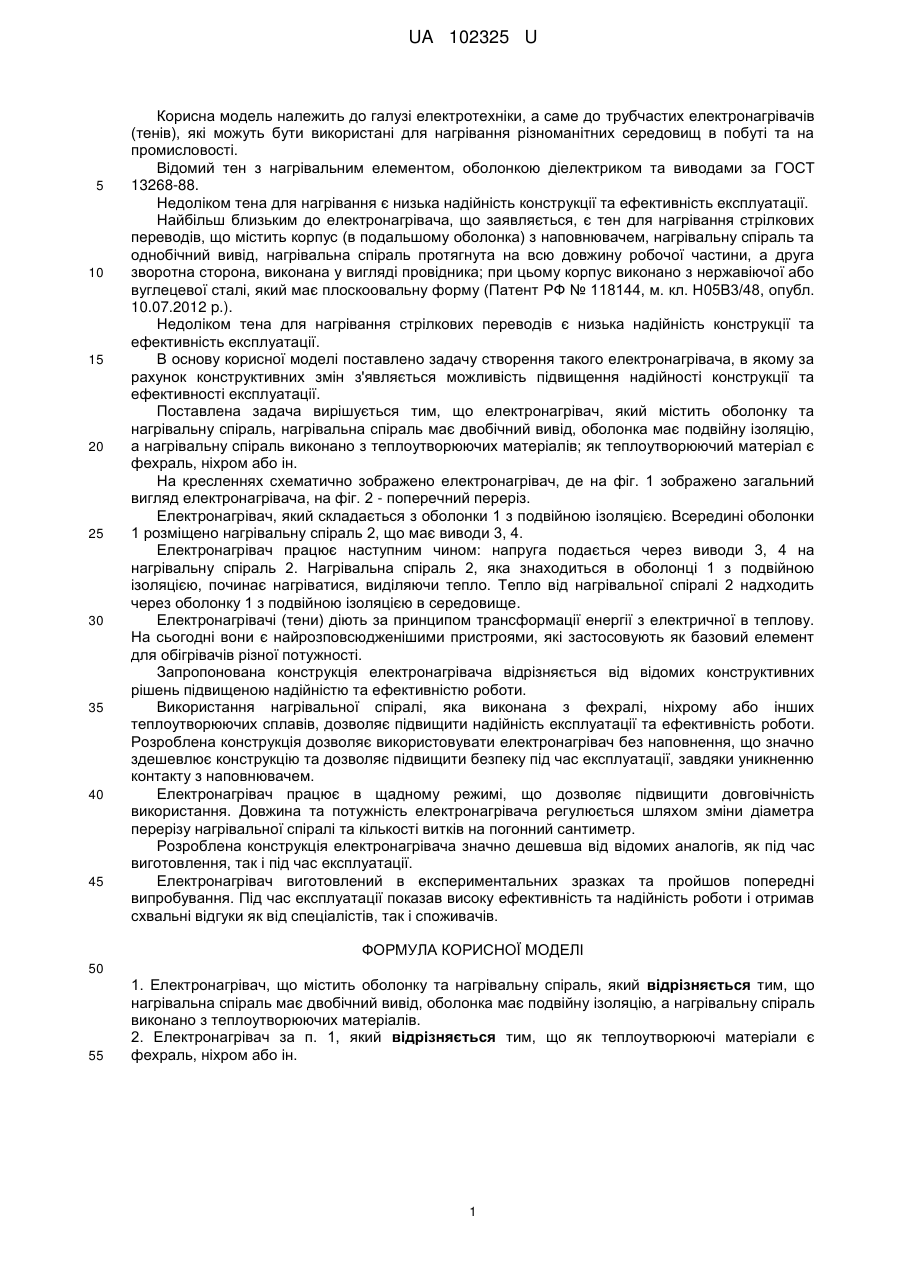

Реферат: Електронагрівач, що містить оболонку та нагрівальну спіраль. При цьому нагрівальна спіраль має двобічний вивід, оболонка має подвійну ізоляцію, а нагрівальну спіраль виконано з теплоутворюючих матеріалів. UA 102325 U (54) ЕЛЕКТРОНАГРІВАЧ UA 102325 U UA 102325 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до галузі електротехніки, а саме до трубчастих електронагрівачів (тенів), які можуть бути використані для нагрівання різноманітних середовищ в побуті та на промисловості. Відомий тен з нагрівальним елементом, оболонкою діелектриком та виводами за ГОСТ 13268-88. Недоліком тена для нагрівання є низька надійність конструкції та ефективність експлуатації. Найбільш близьким до електронагрівача, що заявляється, є тен для нагрівання стрілкових переводів, що містить корпус (в подальшому оболонка) з наповнювачем, нагрівальну спіраль та однобічний вивід, нагрівальна спіраль протягнута на всю довжину робочої частини, а друга зворотна сторона, виконана у вигляді провідника; при цьому корпус виконано з нержавіючої або вуглецевої сталі, який має плоскоовальну форму (Патент РФ № 118144, м. кл. Н05В3/48, опубл. 10.07.2012 p.). Недоліком тена для нагрівання стрілкових переводів є низька надійність конструкції та ефективність експлуатації. В основу корисної моделі поставлено задачу створення такого електронагрівача, в якому за рахунок конструктивних змін з'являється можливість підвищення надійності конструкції та ефективності експлуатації. Поставлена задача вирішується тим, що електронагрівач, який містить оболонку та нагрівальну спіраль, нагрівальна спіраль має двобічний вивід, оболонка має подвійну ізоляцію, а нагрівальну спіраль виконано з теплоутворюючих матеріалів; як теплоутворюючий матеріал є фехраль, ніхром або ін. На кресленнях схематично зображено електронагрівач, де на фіг. 1 зображено загальний вигляд електронагрівача, на фіг. 2 - поперечний переріз. Електронагрівач, який складається з оболонки 1 з подвійною ізоляцією. Всередині оболонки 1 розміщено нагрівальну спіраль 2, що має виводи 3, 4. Електронагрівач працює наступним чином: напруга подається через виводи 3, 4 на нагрівальну спіраль 2. Нагрівальна спіраль 2, яка знаходиться в оболонці 1 з подвійною ізоляцією, починає нагріватися, виділяючи тепло. Тепло від нагрівальної спіралі 2 надходить через оболонку 1 з подвійною ізоляцією в середовище. Електронагрівачі (тени) діють за принципом трансформації енергії з електричної в теплову. На сьогодні вони є найрозповсюдженішими пристроями, які застосовують як базовий елемент для обігрівачів різної потужності. Запропонована конструкція електронагрівача відрізняється від відомих конструктивних рішень підвищеною надійністю та ефективністю роботи. Використання нагрівальної спіралі, яка виконана з фехралі, ніхрому або інших теплоутворюючих сплавів, дозволяє підвищити надійність експлуатації та ефективність роботи. Розроблена конструкція дозволяє використовувати електронагрівач без наповнення, що значно здешевлює конструкцію та дозволяє підвищити безпеку під час експлуатації, завдяки уникненню контакту з наповнювачем. Електронагрівач працює в щадному режимі, що дозволяє підвищити довговічність використання. Довжина та потужність електронагрівача регулюється шляхом зміни діаметра перерізу нагрівальної спіралі та кількості витків на погонний сантиметр. Розроблена конструкція електронагрівача значно дешевша від відомих аналогів, як під час виготовлення, так і під час експлуатації. Електронагрівач виготовлений в експериментальних зразках та пройшов попередні випробування. Під час експлуатації показав високу ефективність та надійність роботи і отримав схвальні відгуки як від спеціалістів, так і споживачів. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 55 1. Електронагрівач, що містить оболонку та нагрівальну спіраль, який відрізняється тим, що нагрівальна спіраль має двобічний вивід, оболонка має подвійну ізоляцію, а нагрівальну спіраль виконано з теплоутворюючих матеріалів. 2. Електронагрівач за п. 1, який відрізняється тим, що як теплоутворюючі матеріали є фехраль, ніхром або ін. 1 UA 102325 U Комп’ютерна верстка Л. Литвиненко Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
