Спосіб випробування пожежних напірних рукавів

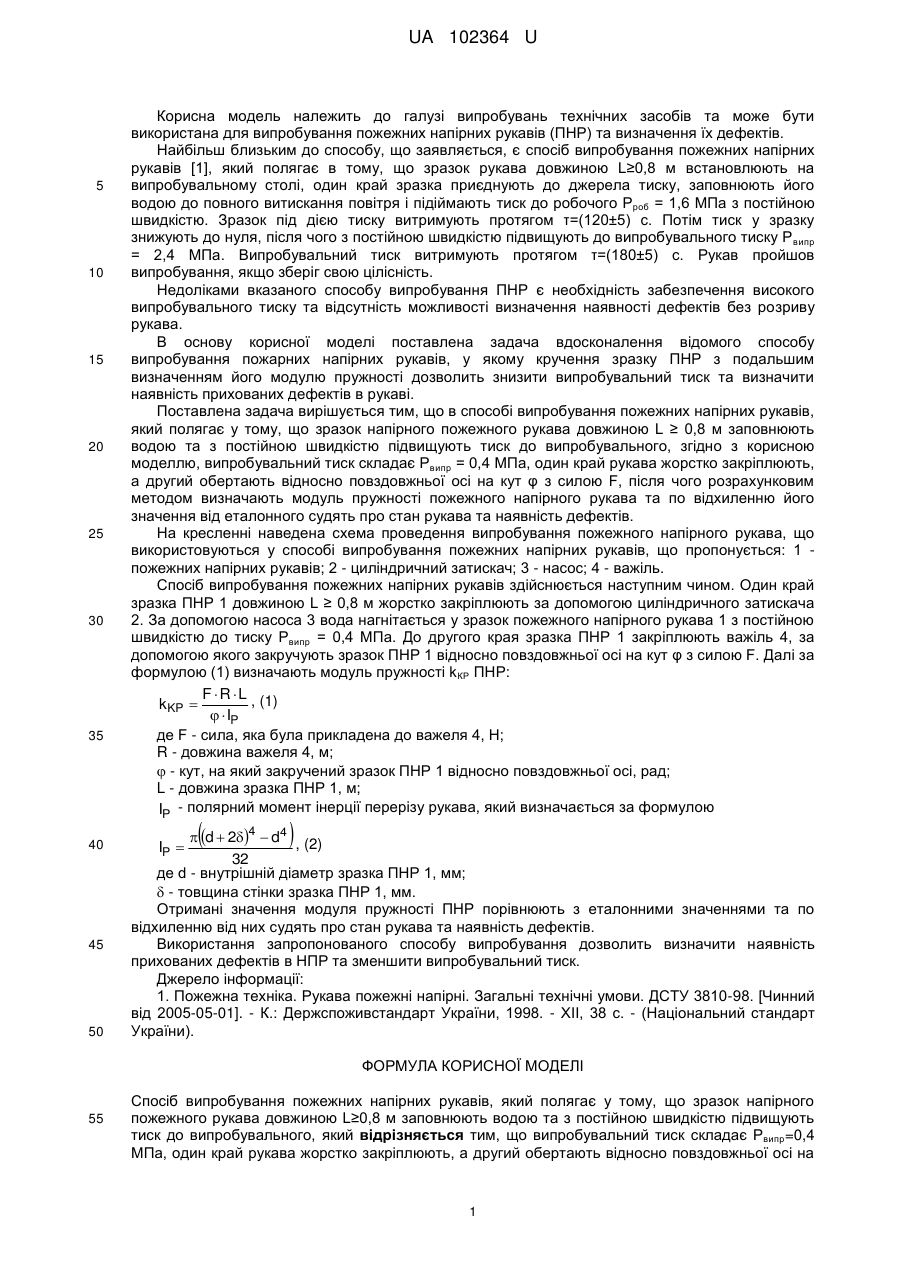

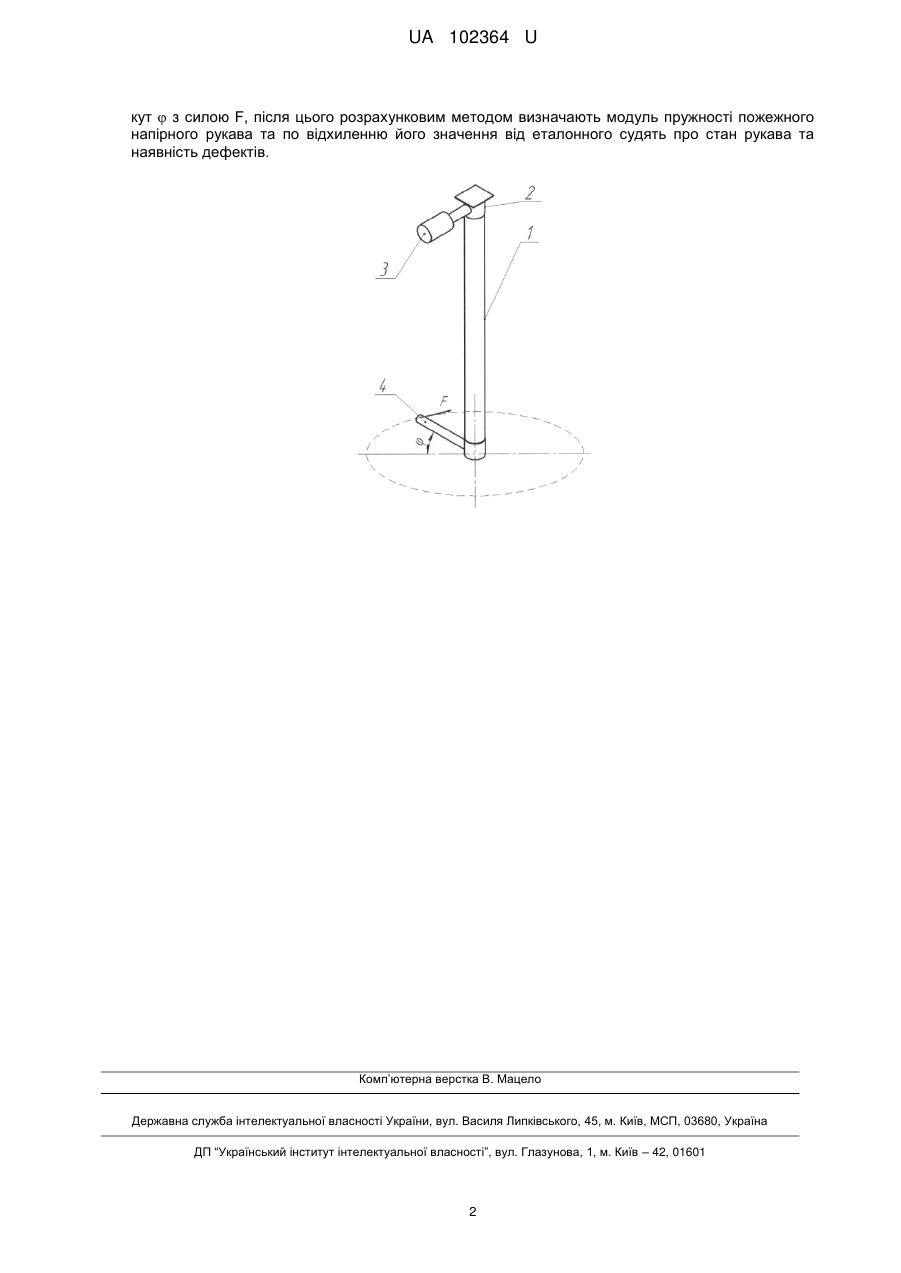

Реферат: Спосіб випробування пожежних напірних рукавів включає заповнення водою зразка напірного пожежного рукава та з постійною швидкістю підвищують тиск до випробувального. Один край рукава жорстко закріплюють, а другий обертають відносно повздовжньої осі. Після цього розрахунковим методом визначають модуль пружності пожежного напірного рукава та по відхиленню його значення від еталонного судять про стан рукава та наявність дефектів. UA 102364 U (12) UA 102364 U UA 102364 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до галузі випробувань технічних засобів та може бути використана для випробування пожежних напірних рукавів (ПНР) та визначення їх дефектів. Найбільш близьким до способу, що заявляється, є спосіб випробування пожежних напірних рукавів [1], який полягає в тому, що зразок рукава довжиною L≥0,8 м встановлюють на випробувальному столі, один край зразка приєднують до джерела тиску, заповнюють його водою до повного витискання повітря і підіймають тиск до робочого Рроб = 1,6 МПа з постійною швидкістю. Зразок під дією тиску витримують протягом τ=(120±5) с. Потім тиск у зразку знижують до нуля, після чого з постійною швидкістю підвищують до випробувального тиску Р випр = 2,4 МПа. Випробувальний тиск витримують протягом τ=(180±5) с. Рукав пройшов випробування, якщо зберіг свою цілісність. Недоліками вказаного способу випробування ПНР є необхідність забезпечення високого випробувального тиску та відсутність можливості визначення наявності дефектів без розриву рукава. В основу корисної моделі поставлена задача вдосконалення відомого способу випробування пожарних напірних рукавів, у якому кручення зразку ПНР з подальшим визначенням його модулю пружності дозволить знизити випробувальний тиск та визначити наявність прихованих дефектів в рукаві. Поставлена задача вирішується тим, що в способі випробування пожежних напірних рукавів, який полягає у тому, що зразок напірного пожежного рукава довжиною L ≥ 0,8 м заповнюють водою та з постійною швидкістю підвищують тиск до випробувального, згідно з корисною моделлю, випробувальний тиск складає Рвипр = 0,4 МПа, один край рукава жорстко закріплюють, а другий обертають відносно повздовжньої осі на кут φ з силою F, після чого розрахунковим методом визначають модуль пружності пожежного напірного рукава та по відхиленню його значення від еталонного судять про стан рукава та наявність дефектів. На кресленні наведена схема проведення випробування пожежного напірного рукава, що використовуються у способі випробування пожежних напірних рукавів, що пропонується: 1 пожежних напірних рукавів; 2 - циліндричний затискач; 3 - насос; 4 - важіль. Спосіб випробування пожежних напірних рукавів здійснюється наступним чином. Один край зразка ПНР 1 довжиною L ≥ 0,8 м жорстко закріплюють за допомогою циліндричного затискача 2. За допомогою насоса 3 вода нагнітається у зразок пожежного напірного рукава 1 з постійною швидкістю до тиску Рвипр = 0,4 МПа. До другого края зразка ПНР 1 закріплюють важіль 4, за допомогою якого закручують зразок ПНР 1 відносно повздовжньої осі на кут φ з силою F. Далі за формулою (1) визначають модуль пружності k КР ПНР: F  R  L , (1) k KP    IP де F - сила, яка була прикладена до важеля 4, Н; R - довжина важеля 4, м;  - кут, на який закручений зразок ПНР 1 відносно повздовжньої осі, рад; L - довжина зразка ПНР 1, м; IP - полярний момент інерції перерізу рукава, який визначається за формулою    d  24  d4 , (2) 32 де d - внутрішній діаметр зразка ПНР 1, мм;  - товщина стінки зразка ПНР 1, мм. Отримані значення модуля пружності ПНР порівнюють з еталонними значеннями та по відхиленню від них судять про стан рукава та наявність дефектів. Використання запропонованого способу випробування дозволить визначити наявність прихованих дефектів в НПР та зменшити випробувальний тиск. Джерело інформації: 1. Пожежна техніка. Рукава пожежні напірні. Загальні технічні умови. ДСТУ 3810-98. [Чинний від 2005-05-01]. - К.: Держспоживстандарт України, 1998. - XII, 38 с. - (Національний стандарт України). IP  ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 Спосіб випробування пожежних напірних рукавів, який полягає у тому, що зразок напірного пожежного рукава довжиною L≥0,8 м заповнюють водою та з постійною швидкістю підвищують тиск до випробувального, який відрізняється тим, що випробувальний тиск складає Рвипр=0,4 МПа, один край рукава жорстко закріплюють, а другий обертають відносно повздовжньої осі на 1 UA 102364 U кут  з силою F, після цього розрахунковим методом визначають модуль пружності пожежного напірного рукава та по відхиленню його значення від еталонного судять про стан рукава та наявність дефектів. Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
