Вібратор для бетону

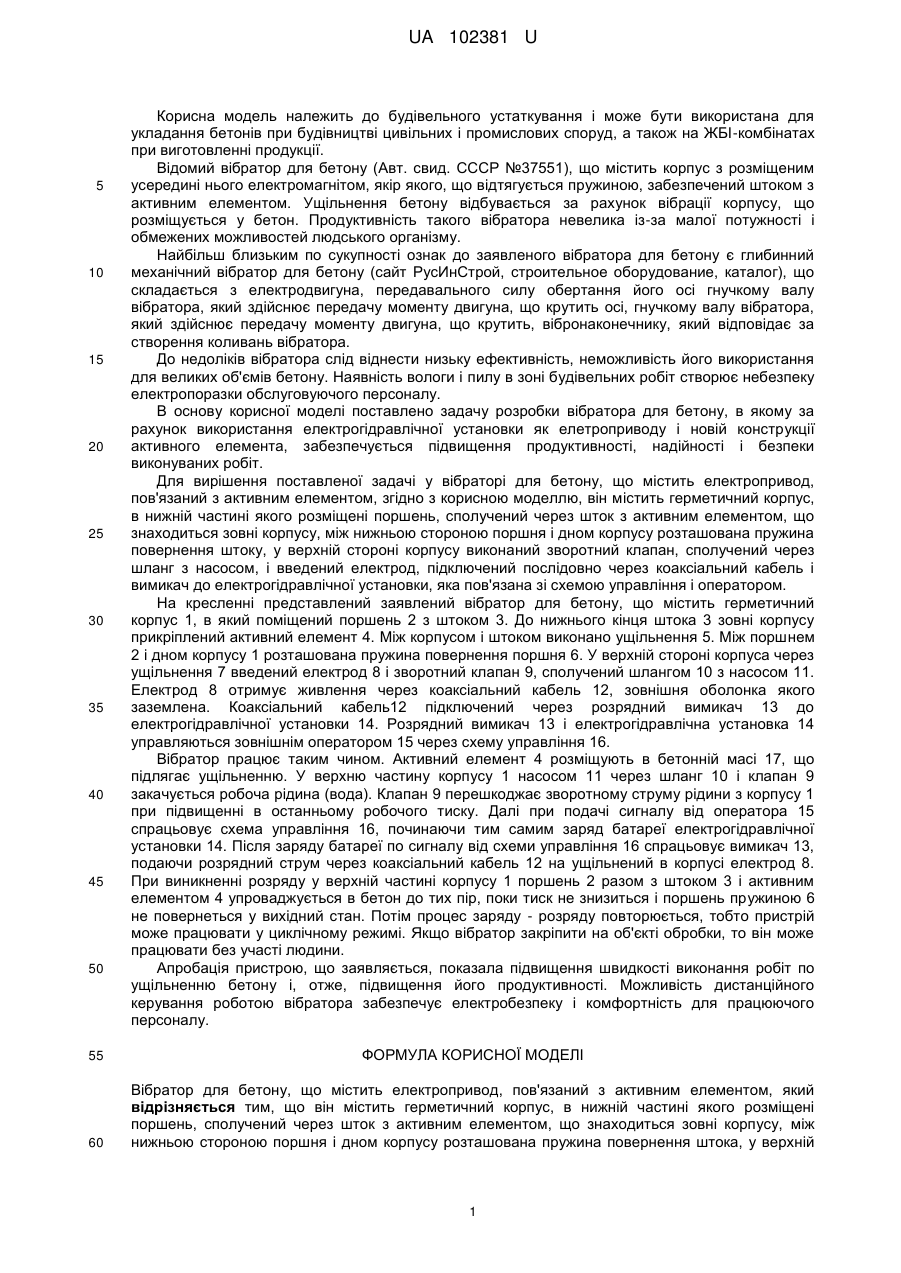

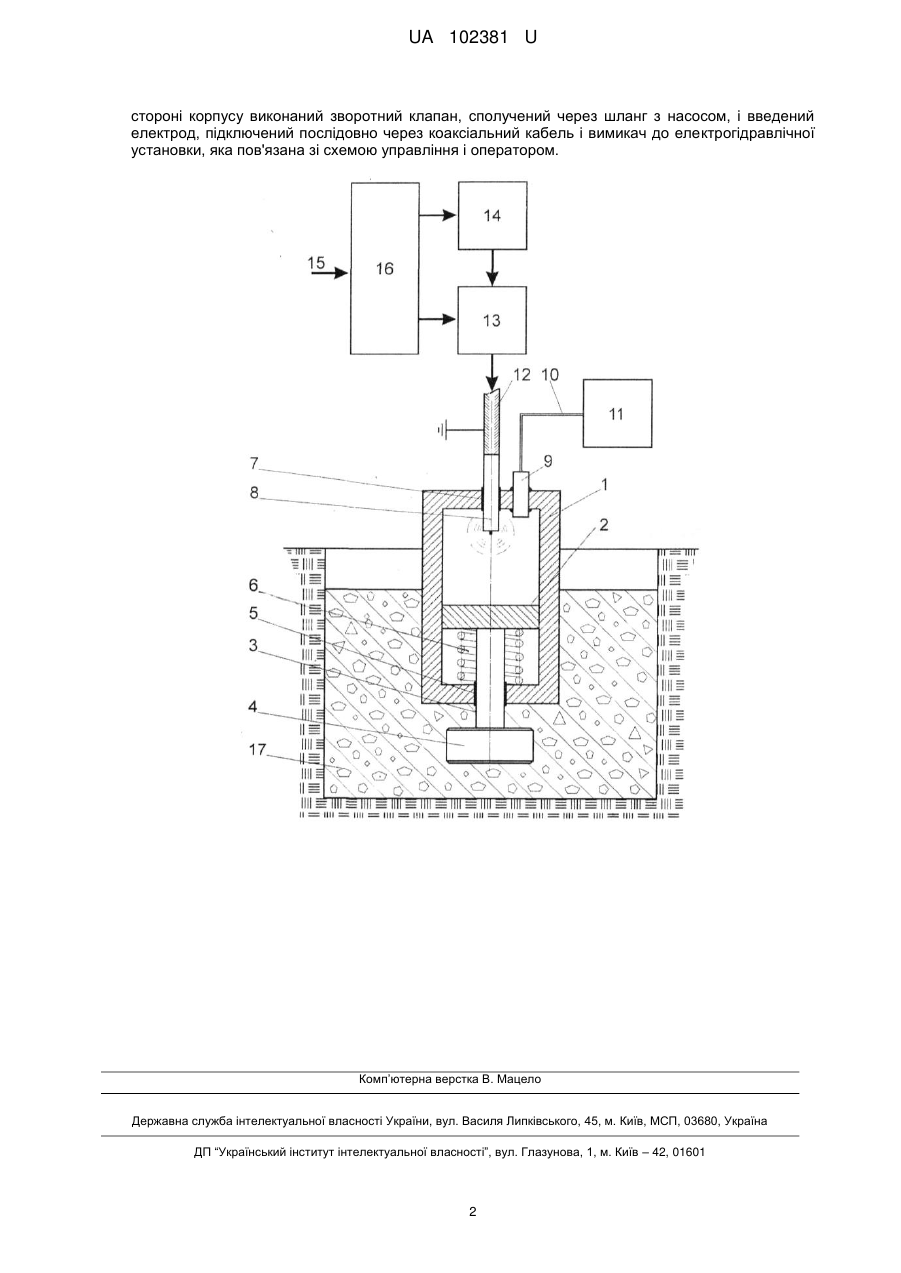

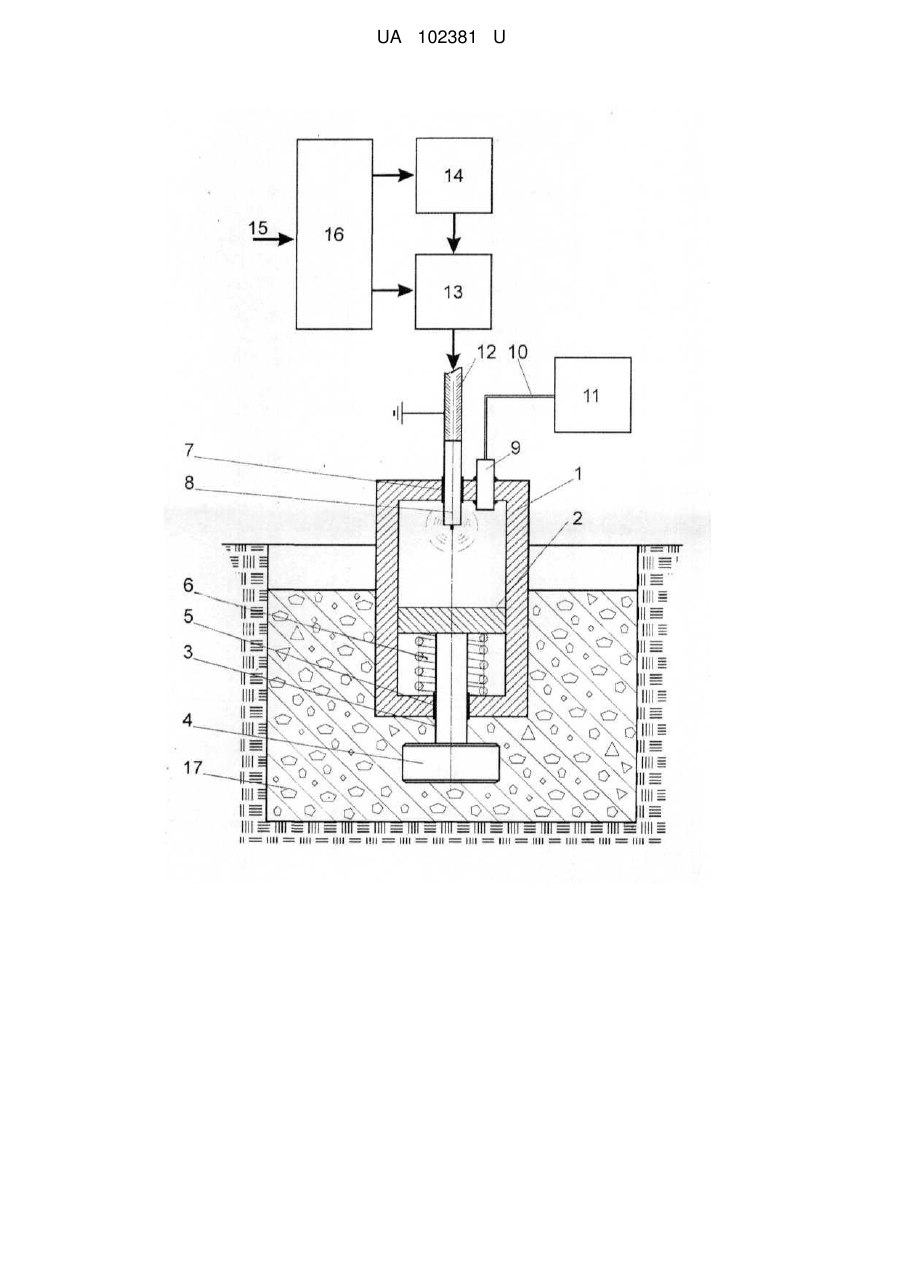

Реферат: Вібратор для бетону містить електропривод, пов'язаний з активним елементом, причому він містить герметичний корпус, в нижній частині якого розміщені поршень, сполучений через шток з активним елементом, що знаходиться зовні корпусу, між нижньою стороною поршня і дном корпусу розташована пружина повернення штока, у верхній стороні корпусу виконаний зворотний клапан, сполучений через шланг з насосом, і введений електрод, підключений послідовно через коаксіальний кабель і вимикач до електрогідравлічної установки, яка пов'язана зі схемою управління і оператором. UA 102381 U (54) ВІБРАТОР ДЛЯ БЕТОНУ UA 102381 U UA 102381 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до будівельного устаткування і може бути використана для укладання бетонів при будівництві цивільних і промислових споруд, а також на ЖБІ-комбінатах при виготовленні продукції. Відомий вібратор для бетону (Авт. свид. СССР №37551), що містить корпус з розміщеним усередині нього електромагнітом, якір якого, що відтягується пружиною, забезпечений штоком з активним елементом. Ущільнення бетону відбувається за рахунок вібрації корпусу, що розміщується у бетон. Продуктивність такого вібратора невелика із-за малої потужності і обмежених можливостей людського організму. Найбільш близьким по сукупності ознак до заявленого вібратора для бетону є глибинний механічний вібратор для бетону (сайт РусИнСтрой, строительное оборудование, каталог), що складається з електродвигуна, передавального силу обертання його осі гнучкому валу вібратора, який здійснює передачу моменту двигуна, що крутить осі, гнучкому валу вібратора, який здійснює передачу моменту двигуна, що крутить, вібронаконечнику, який відповідає за створення коливань вібратора. До недоліків вібратора слід віднести низьку ефективність, неможливість його використання для великих об'ємів бетону. Наявність вологи і пилу в зоні будівельних робіт створює небезпеку електропоразки обслуговуючого персоналу. В основу корисної моделі поставлено задачу розробки вібратора для бетону, в якому за рахунок використання електрогідравлічної установки як елетроприводу і новій конструкції активного елемента, забезпечується підвищення продуктивності, надійності і безпеки виконуваних робіт. Для вирішення поставленої задачі у вібраторі для бетону, що містить електропривод, пов'язаний з активним елементом, згідно з корисною моделлю, він містить герметичний корпус, в нижній частині якого розміщені поршень, сполучений через шток з активним елементом, що знаходиться зовні корпусу, між нижньою стороною поршня і дном корпусу розташована пружина повернення штоку, у верхній стороні корпусу виконаний зворотний клапан, сполучений через шланг з насосом, і введений електрод, підключений послідовно через коаксіальний кабель і вимикач до електрогідравлічної установки, яка пов'язана зі схемою управління і оператором. На кресленні представлений заявлений вібратор для бетону, що містить герметичний корпус 1, в який поміщений поршень 2 з штоком 3. До нижнього кінця штока 3 зовні корпусу прикріплений активний елемент 4. Між корпусом і штоком виконано ущільнення 5. Між поршнем 2 і дном корпусу 1 розташована пружина повернення поршня 6. У верхній стороні корпуса через ущільнення 7 введений електрод 8 і зворотний клапан 9, сполучений шлангом 10 з насосом 11. Електрод 8 отримує живлення через коаксіальний кабель 12, зовнішня оболонка якого заземлена. Коаксіальний кабель12 підключений через розрядний вимикач 13 до електрогідравлічної установки 14. Розрядний вимикач 13 і електрогідравлічна установка 14 управляються зовнішнім оператором 15 через схему управління 16. Вібратор працює таким чином. Активний елемент 4 розміщують в бетонній масі 17, що підлягає ущільненню. У верхню частину корпусу 1 насосом 11 через шланг 10 і клапан 9 закачується робоча рідина (вода). Клапан 9 перешкоджає зворотному струму рідини з корпусу 1 при підвищенні в останньому робочого тиску. Далі при подачі сигналу від оператора 15 спрацьовує схема управління 16, починаючи тим самим заряд батареї електрогідравлічної установки 14. Після заряду батареї по сигналу від схеми управління 16 спрацьовує вимикач 13, подаючи розрядний струм через коаксіальний кабель 12 на ущільнений в корпусі електрод 8. При виникненні розряду у верхній частині корпусу 1 поршень 2 разом з штоком 3 і активним елементом 4 упроваджується в бетон до тих пір, поки тиск не знизиться і поршень пружиною 6 не повернеться у вихідний стан. Потім процес заряду - розряду повторюється, тобто пристрій може працювати у циклічному режимі. Якщо вібратор закріпити на об'єкті обробки, то він може працювати без участі людини. Апробація пристрою, що заявляється, показала підвищення швидкості виконання робіт по ущільненню бетону і, отже, підвищення його продуктивності. Можливість дистанційного керування роботою вібратора забезпечує електробезпеку і комфортність для працюючого персоналу. 55 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 60 Вібратор для бетону, що містить електропривод, пов'язаний з активним елементом, який відрізняється тим, що він містить герметичний корпус, в нижній частині якого розміщені поршень, сполучений через шток з активним елементом, що знаходиться зовні корпусу, між нижньою стороною поршня і дном корпусу розташована пружина повернення штока, у верхній 1 UA 102381 U стороні корпусу виконаний зворотний клапан, сполучений через шланг з насосом, і введений електрод, підключений послідовно через коаксіальний кабель і вимикач до електрогідравлічної установки, яка пов'язана зі схемою управління і оператором. Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
