Вібратор електромеханічний

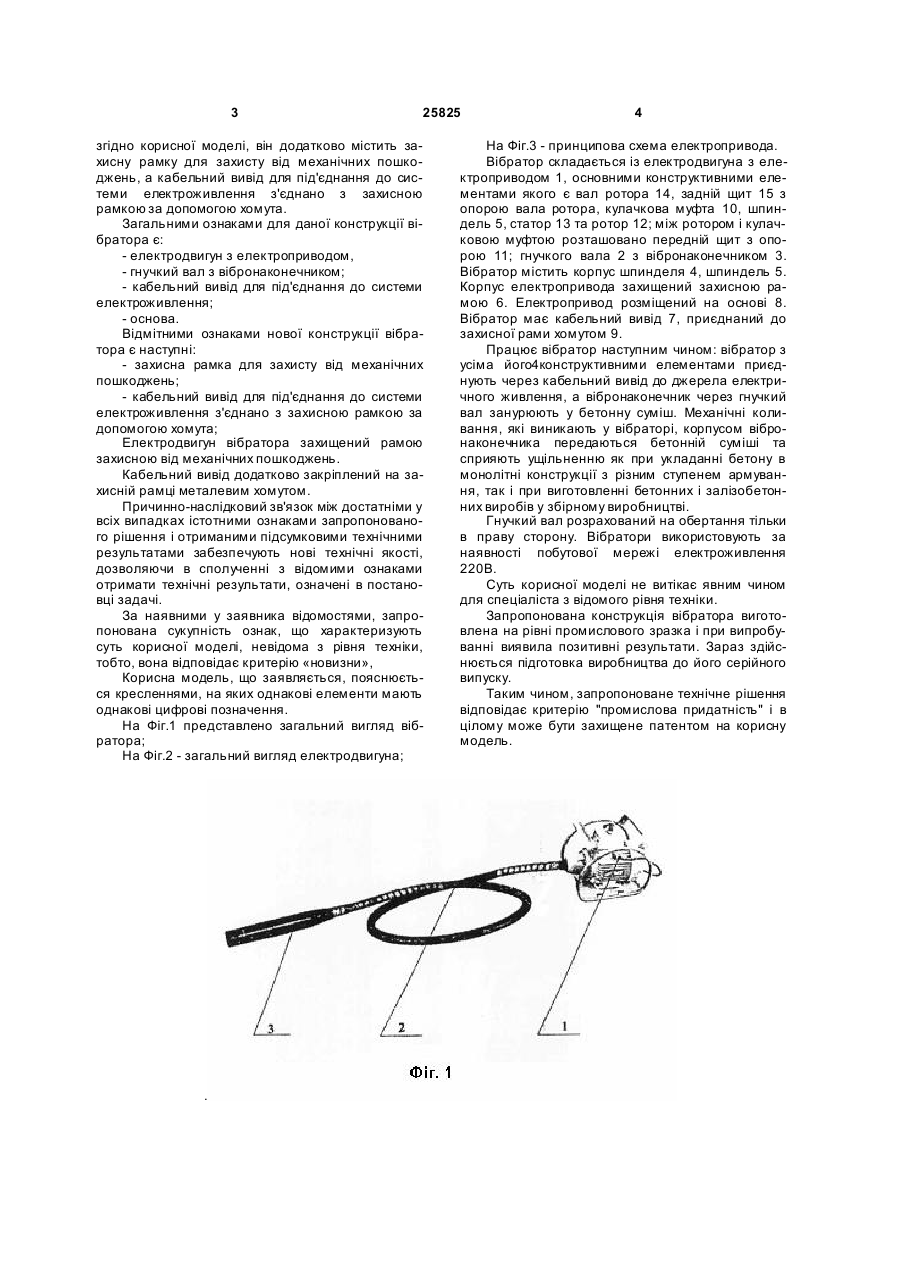

Вібратор електромеханічний, що складається з електродвигуна з електроприводом, гнучкого 3 25825 згідно корисної моделі, він додатково містить захисну рамку для захисту від механічних пошкоджень, а кабельний вивід для під'єднання до системи електроживлення з'єднано з захисною рамкою за допомогою хомута. Загальними ознаками для даної конструкції вібратора є: - електродвигун з електроприводом, - гнучкий вал з вібронаконечником; - кабельний вивід для під'єднання до системи електроживлення; - основа. Відмітними ознаками нової конструкції вібратора є наступні: - захисна рамка для захисту від механічних пошкоджень; - кабельний вивід для під'єднання до системи електроживлення з'єднано з захисною рамкою за допомогою хомута; Електродвигун вібратора захищений рамою захисною від механічних пошкоджень. Кабельний вивід додатково закріплений на захисній рамці металевим хомутом. Причинно-наслідковий зв'язок між достатніми у всіх випадках істотними ознаками запропонованого рішення і отриманими підсумковими технічними результатами забезпечують нові технічні якості, дозволяючи в сполученні з відомими ознаками отримати технічні результати, означені в постановці задачі. За наявними у заявника відомостями, запропонована сукупність ознак, що характеризують суть корисної моделі, невідома з рівня техніки, тобто, вона відповідає критерію «новизни», Корисна модель, що заявляється, пояснюється кресленнями, на яких однакові елементи мають однакові цифрові позначення. На Фіг.1 представлено загальний вигляд вібратора; На Фіг.2 - загальний вигляд електродвигуна; . 4 На Фіг.3 - принципова схема електропривода. Вібратор складається із електродвигуна з електроприводом 1, основними конструктивними елементами якого є вал ротора 14, задній щит 15 з опорою вала ротора, кулачкова муфта 10, шпиндель 5, статор 13 та ротор 12; між ротором і кулачковою муфтою розташовано передній щит з опорою 11; гнучкого вала 2 з вібронаконечником 3. Вібратор містить корпус шпинделя 4, шпиндель 5. Корпус електропривода захищений захисною рамою 6. Електропривод розміщений на основі 8. Вібратор має кабельний вивід 7, приєднаний до захисної рами хомутом 9. Працює вібратор наступним чином: вібратор з усіма його4конструктивними елементами приєднують через кабельний вивід до джерела електричного живлення, а вібронаконечник через гнучкий вал занурюють у бетонну суміш. Механічні коливання, які виникають у вібраторі, корпусом вібронаконечника передаються бетонній суміші та сприяють ущільненню як при укладанні бетону в монолітні конструкції з різним ступенем армування, так і при виготовленні бетонних і залізобетонних виробів у збірному виробництві. Гнучкий вал розрахований на обертання тільки в праву сторону. Вібратори використовують за наявності побутової мережі електроживлення 220В. Суть корисної моделі не витікає явним чином для спеціаліста з відомого рівня техніки. Запропонована конструкція вібратора виготовлена на рівні промислового зразка і при випробуванні виявила позитивні результати. Зараз здійснюється підготовка виробництва до його серійного випуску. Таким чином, запропоноване технічне рішення відповідає критерію "промислова придатність" і в цілому може бути захищене патентом на корисну модель. 5 Комп’ютерна верстка А. Рябко 25825 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
