Пристрій для поінтервального промивання затрубного простору

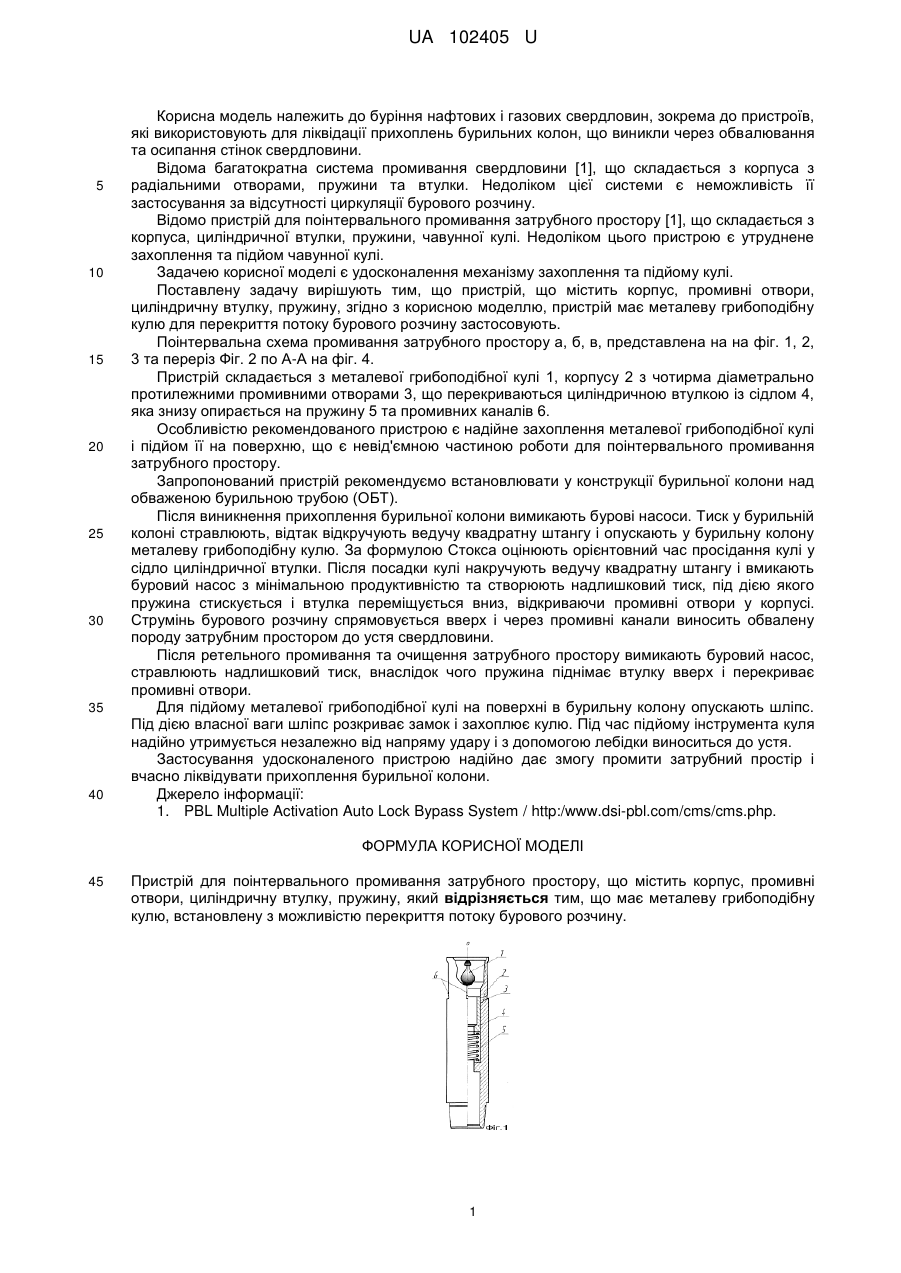

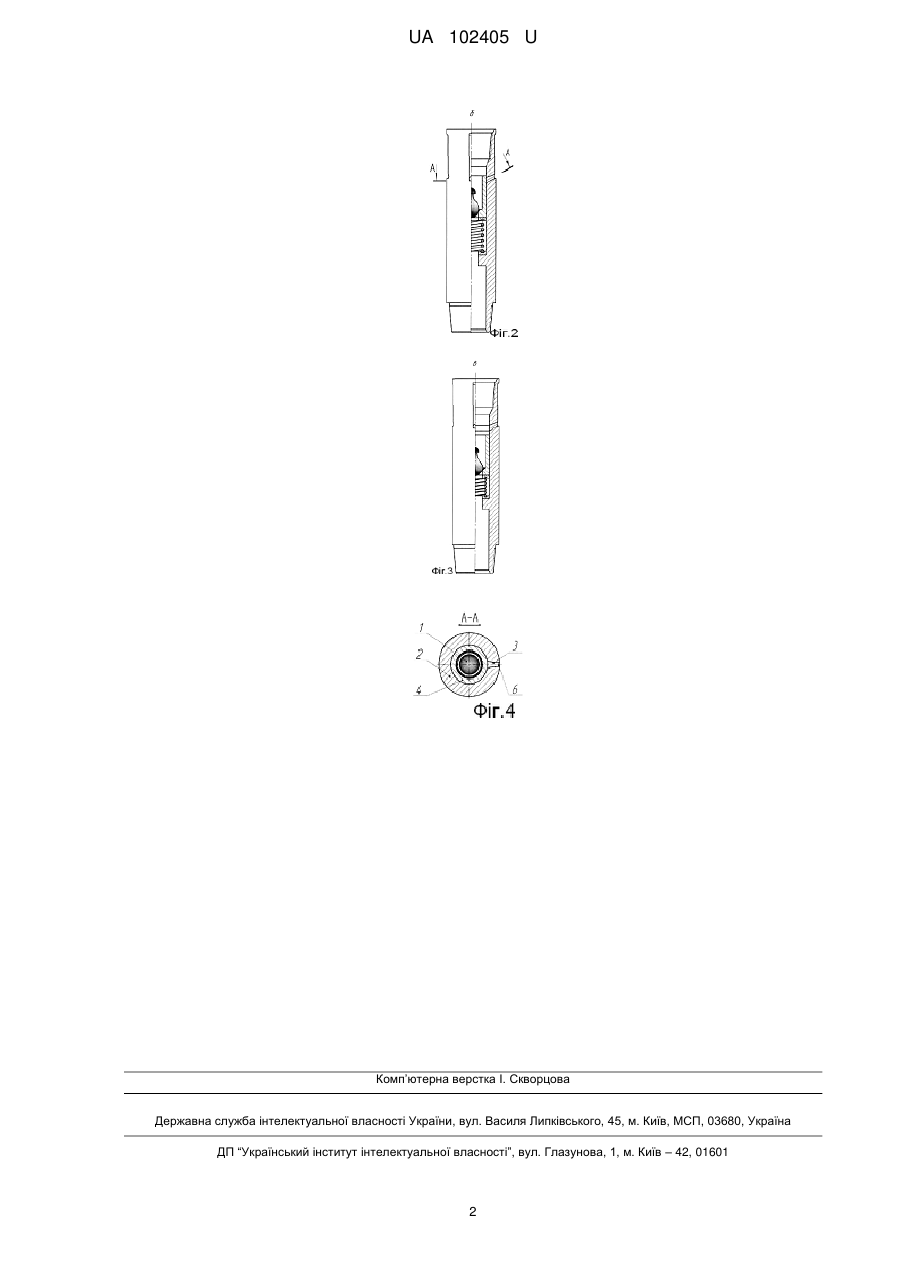

Реферат: Пристрій для поінтервального промивання затрубного простору містить корпус, промивні отвори, циліндричну втулку, пружину та металеву грибоподібну кулю, встановлену з можливістю перекриття потоку бурового розчину. UA 102405 U (54) ПРИСТРІЙ ДЛЯ ПОІНТЕРВАЛЬНОГО ПРОМИВАННЯ ЗАТРУБНОГО ПРОСТОРУ UA 102405 U UA 102405 U 5 10 15 20 25 30 35 40 Корисна модель належить до буріння нафтових і газових свердловин, зокрема до пристроїв, які використовують для ліквідації прихоплень бурильних колон, що виникли через обвалювання та осипання стінок свердловини. Відома багатократна система промивання свердловини [1], що складається з корпуса з радіальними отворами, пружини та втулки. Недоліком цієї системи є неможливість її застосування за відсутності циркуляції бурового розчину. Відомо пристрій для поінтервального промивання затрубного простору [1], що складається з корпуса, циліндричної втулки, пружини, чавунної кулі. Недоліком цього пристрою є утруднене захоплення та підйом чавунної кулі. Задачею корисної моделі є удосконалення механізму захоплення та підйому кулі. Поставлену задачу вирішують тим, що пристрій, що містить корпус, промивні отвори, циліндричну втулку, пружину, згідно з корисною моделлю, пристрій має металеву грибоподібну кулю для перекриття потоку бурового розчину застосовують. Поінтервальна схема промивання затрубного простору а, б, в, представлена на на фіг. 1, 2, 3 та переріз Фіг. 2 по А-А на фіг. 4. Пристрій складається з металевої грибоподібної кулі 1, корпусу 2 з чотирма діаметрально протилежними промивними отворами 3, що перекриваються циліндричною втулкою із сідлом 4, яка знизу опирається на пружину 5 та промивних каналів 6. Особливістю рекомендованого пристрою є надійне захоплення металевої грибоподібної кулі і підйом її на поверхню, що є невід'ємною частиною роботи для поінтервального промивання затрубного простору. Запропонований пристрій рекомендуємо встановлювати у конструкції бурильної колони над обваженою бурильною трубою (ОБТ). Після виникнення прихоплення бурильної колони вимикають бурові насоси. Тиск у бурильній колоні стравлюють, відтак відкручують ведучу квадратну штангу і опускають у бурильну колону металеву грибоподібну кулю. За формулою Стокса оцінюють орієнтовний час просідання кулі у сідло циліндричної втулки. Після посадки кулі накручують ведучу квадратну штангу і вмикають буровий насос з мінімальною продуктивністю та створюють надлишковий тиск, під дією якого пружина стискується і втулка переміщується вниз, відкриваючи промивні отвори у корпусі. Струмінь бурового розчину спрямовується вверх і через промивні канали виносить обвалену породу затрубним простором до устя свердловини. Після ретельного промивання та очищення затрубного простору вимикають буровий насос, стравлюють надлишковий тиск, внаслідок чого пружина піднімає втулку вверх і перекриває промивні отвори. Для підйому металевої грибоподібної кулі на поверхні в бурильну колону опускають шліпс. Під дією власної ваги шліпс розкриває замок і захоплює кулю. Під час підйому інструмента куля надійно утримується незалежно від напряму удару і з допомогою лебідки виноситься до устя. Застосування удосконаленого пристрою надійно дає змогу промити затрубний простір і вчасно ліквідувати прихоплення бурильної колони. Джерело інформації: 1. PBL Multiple Activation Auto Lock Bypass System / http:/www.dsi-pbl.com/cms/cms.php. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 Пристрій для поінтервального промивання затрубного простору, що містить корпус, промивні отвори, циліндричну втулку, пружину, який відрізняється тим, що має металеву грибоподібну кулю, встановлену з можливістю перекриття потоку бурового розчину. 1 UA 102405 U Комп’ютерна верстка І. Скворцова Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
