Пристрій для очистки фільтрувальних труб та затрубного простору

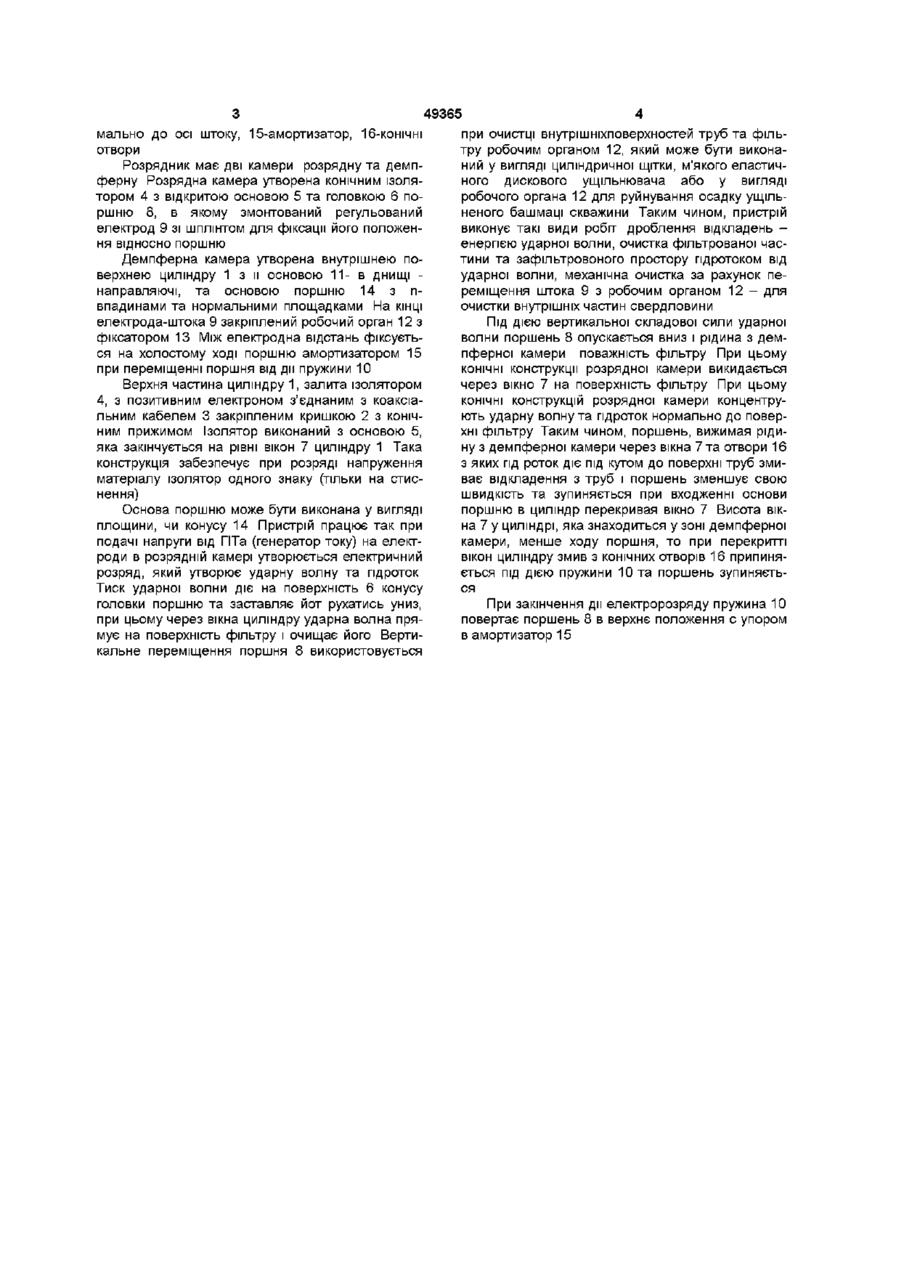

1 Пристрій для очистки фільтрувальних труб та затрубного простору, що має кабель, розрядник, циліндр з вікнами, який відрізняється тим, що в ньому є розрядна та демпферна камери розташовані у циліндрі з вікнами, які охоплюють розрядну і частину демпферної (на відстані І_і) камер, при цьому розрядна камера утворена конічним нерухомим ізолятором з відкритою основою, у вершині якого розташований позитивний електрод, та конічною головкою поршня з відкритою основою з від'ємним електродом-штоком, розташованим на одній осі з віссю позитивного елек трода розрядної камери та демпферної, яка утворена основою головки поршня, циліндром з дном, в якому є напрямні електрод а-штока, з'єднаного із поршнем та робочим органом з можливістю його переміщення та фіксації, при цьому поршень підпружинений, а робочий орган закріплений на КІНЦІ електрод а-штока, та між робочим органом і дном циліндра змонтований на дні циліндра амортизатор холостого ходу робочого органа на одній осі зі штоком, а на перетині циліндра з дном виконані КОНІЧНІ отвори під кутом до осі штока для змиву рихлення при робочому переміщенні робочого органа 2 Пристрій за п 1, який відрізняється тим, що хід поршня L > І., 3 Пристрій за п 1, який відрізняється тим, що основа головки поршня виконана конічною з пзападинами, площадки яких розташовані нормально до осі штока Винахід відноситься до очистки фільтрових труб та затрубного простору артезіанських свердловин електрогідравлічним способом і може бути використаний для очистки внутрішніх поверхонь обкидних труб від відкладень Прототипом запропонованого пристрою для очистки фільтрів свердловин прийняте технічне рішення по ас № 575147 /1/ Пристрій з циліндричним порожнистим корпусом з вікнами на боковій поверхні та конічними відбивателями з вершинами в напрямку переміщення пристрою В прототипі ізолятор позитивного електроду консоль, так як розряд завжди несиметричний, то нагрузка на ізолятор знакоперемінна Аморфні ізолятори консольної конструкції витримують обмежене число циклів Як показує практика вони швидко виходять із строю (втримують 450-600 розрядів) Ціль винаходу - підвищення ефективності процесу очистки та працездатності пристрою Ціль досягається тим, що в пристрій для очистки фільтрових труб та затрубного простору є роз рядник, лижи містить дві камери розрядну та демпферну Розрядна камера утворена конічним ізолятором з відкритою основою і позитивним електродом та головкою поршню з від'ємним електродом-штоком Демпферна камера утворена основою поршня та циліндром Поршень має шток від'ємний електрод на КІНЦІ ЯКОГО закріплений патрон для кріплення робочих органів по руйнуванню та видаленню відкладань Демпферна камера має вікна в циліндрі довжиною І_і, від конусу основи поршню в напрямку руху поршня, при цьому довжина І_і менше довжини ходу поршня L На кресленні представлена суть технічного рішення, де 1 -циліндр з дном, 2- кришка, 3- кабель з позитивним електродом, 4 -ізолятор, 5 конічна полость розрядника з відкритими основами, 6-головка поршня конічна з відкритою основою зверху, 7 - вікна циліндра, 8 - поршень, 9 - від'ємний електрод-шток, 10 - пружина, 11 - направляюча днища циліндру, в якому перемішуєтеся шток 9, 12-робочий орган, 13 -фіксатор, 14-основа поршню з п-впадинами, площадки яких розташовані нор ю (О СО мально до осі штоку, 15-амортизатор, 16-КОНІЧНІ отвори Розрядник має дві камери розрядну та демпферну Розрядна камера утворена конічним ізолятором 4 з відкритою основою 5 та головкою 6 поршню 8, в якому змонтований регульований електрод 9 зі шплінтом для фіксації його положення відносно поршню Демпферна камера утворена внутрішнею поверхнею циліндру 1 з м основою 11- в днищі направляючі, та основою поршню 14 з пвпадинами та нормальними площадками На КІНЦІ електрод а-штока 9 закріплений робочий орган 12 з фіксатором 13 Між електродна відстань фіксується на холостому ході поршню амортизатором 15 при переміщенні поршня від дії пружини 10 Верхня частина циліндру 1, залита ізолятором 4, з позитивним електроном з'єднаним з коаксіальним кабелем 3 закріпленим кришкою 2 з конічним прижимом Ізолятор виконаний з основою 5, яка закінчується на рівні вікон 7 циліндру 1 Така конструкція забезпечує при розряді напруження матеріалу ізолятор одного знаку (тільки на стиснення) Основа поршню може бути виконана у вигляді площини, чи конусу 14 Пристрій працює так при подачі напруги від ГІТа (генератор току) на електроди в розрядній камері утворюється електричний розряд, який утворює ударну волну та пдроток Тиск ударної волни діє на поверхність 6 конусу головки поршню та заставляє йот рухатись униз, при цьому через вікна циліндру ударна волна прямує на поверхність фільтру і очищає його Вертикальне переміщення поршня 8 використовується 49365 при очистці внутрішніхповерхностей труб та фільтру робочим органом 12, який може бути виконаний у вигляді циліндричної щітки, м'якого еластичного дискового ущільнювача або у вигляді робочого органа 12 для руйнування осадку ущільненого башмаці скважини Таким чином, пристрій виконує такі види робіт дроблення відкладень енергією ударної волни, очистка фільтрованої частини та зафільтровоного простору пдротоком від ударної волни, механічна очистка за рахунок переміщення штока 9 з робочим органом 12 - для очистки внутрішніх частин свердловини Під ДІЄЮ вертикальної складової сили ударної волни поршень 8 опускається вниз і рідина з демпферної камери поважність фільтру При цьому КОНІЧНІ конструкції розрядної камери викидається через вікно 7 на поверхність фільтру При цьому КОНІЧНІ конструкцій розрядної камери концентрують ударну волну та пдроток нормально до поверхні фільтру Таким чином, поршень, вижимая рідину з демпферної камери через вікна 7 та отвори 16 з яких гід роток діє під кутом до поверхні труб змиває відкладення з труб і поршень зменшує свою швидкість та зупиняється при входженні основи поршню в циліндр перекривая вікно 7 Висота вікна 7 у циліндрі, яка знаходиться у зоні демпферної камери, менше ходу поршня, то при перекритті вікон циліндру змив з конічних отворів 16 припиняється під дією пружини 10 та поршень зупиняється При закінчення дії електророзряду пружина 10 повертає поршень 8 в верхнє положення с упором в амортизатор 15 49365 ФІГ. ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
