Привід в’язальної машини

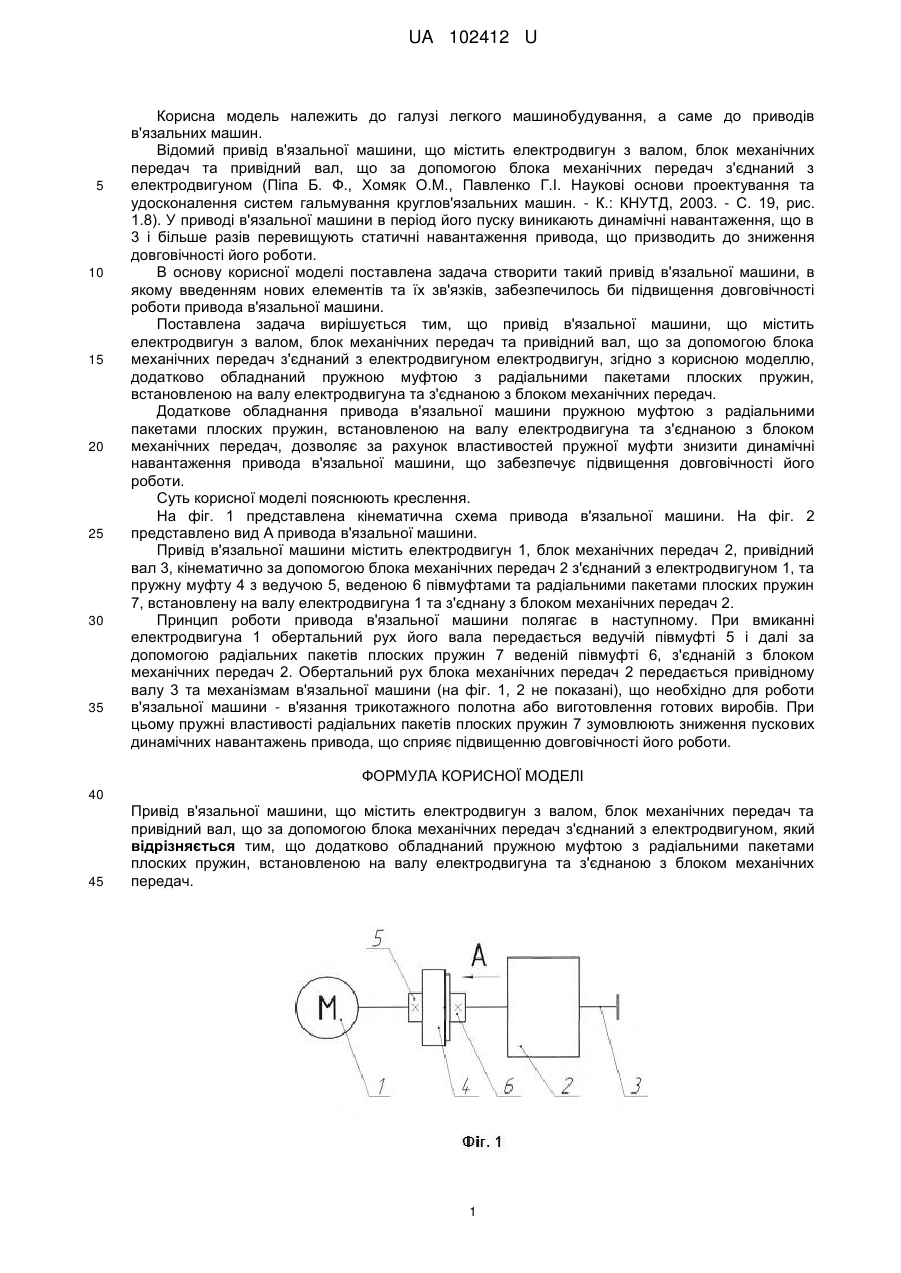

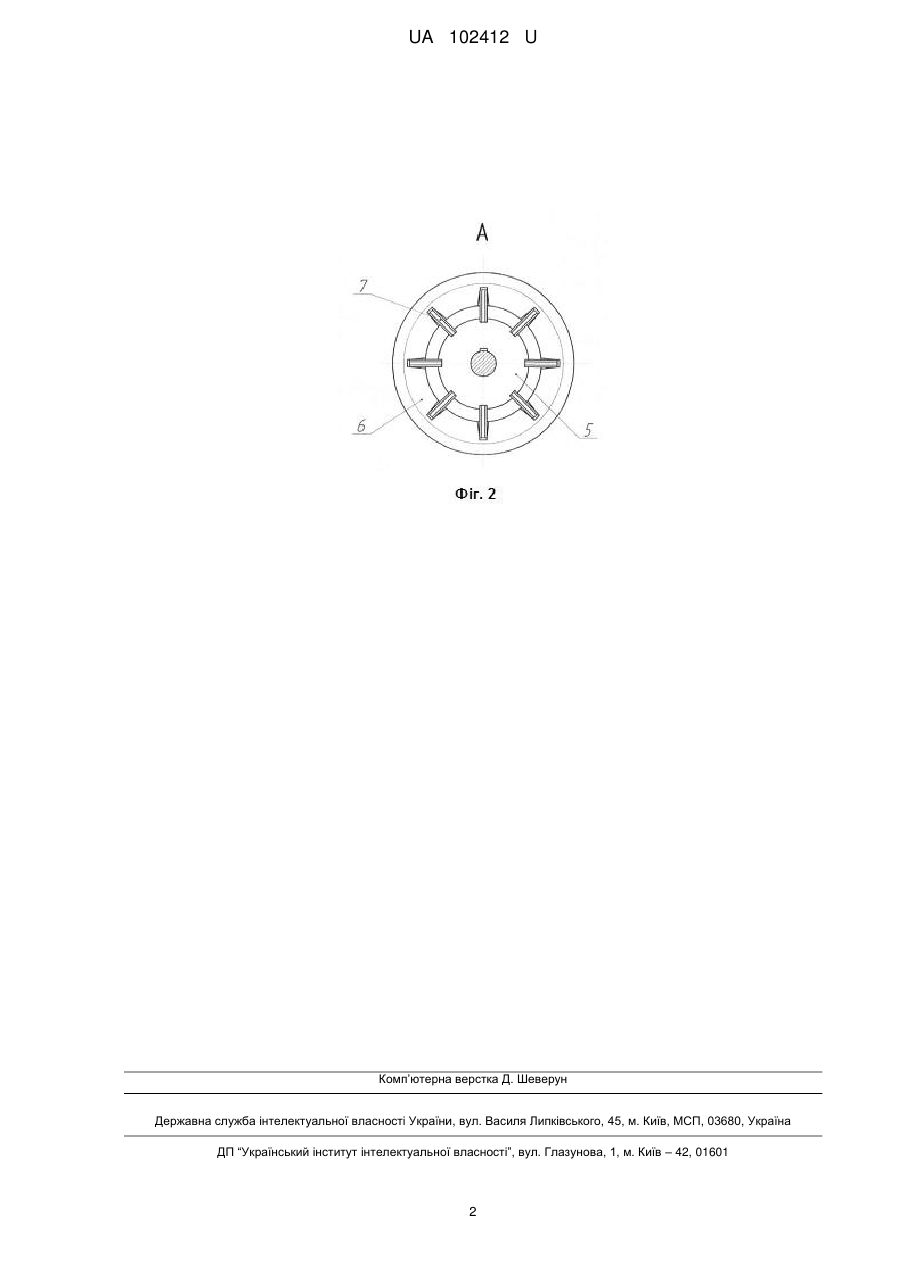

Реферат: Привід в'язальної машини містить електродвигун з валом, блок механічних передач та привідний вал, що за допомогою блока механічних передач з'єднаний з електродвигуном. Додатково обладнаний пружною муфтою з радіальними пакетами плоских пружин, встановленою на валу електродвигуна та з'єднаною з блоком механічних передач. UA 102412 U (12) UA 102412 U UA 102412 U 5 10 15 20 25 30 35 Корисна модель належить до галузі легкого машинобудування, а саме до приводів в'язальних машин. Відомий привід в'язальної машини, що містить електродвигун з валом, блок механічних передач та привідний вал, що за допомогою блока механічних передач з'єднаний з електродвигуном (Піпа Б. Ф., Хомяк О.М., Павленко Г.І. Наукові основи проектування та удосконалення систем гальмування круглов'язальних машин. - К.: КНУТД, 2003. - С. 19, рис. 1.8). У приводі в'язальної машини в період його пуску виникають динамічні навантаження, що в 3 і більше разів перевищують статичні навантаження привода, що призводить до зниження довговічності його роботи. В основу корисної моделі поставлена задача створити такий привід в'язальної машини, в якому введенням нових елементів та їх зв'язків, забезпечилось би підвищення довговічності роботи привода в'язальної машини. Поставлена задача вирішується тим, що привід в'язальної машини, що містить електродвигун з валом, блок механічних передач та привідний вал, що за допомогою блока механічних передач з'єднаний з електродвигуном електродвигун, згідно з корисною моделлю, додатково обладнаний пружною муфтою з радіальними пакетами плоских пружин, встановленою на валу електродвигуна та з'єднаною з блоком механічних передач. Додаткове обладнання привода в'язальної машини пружною муфтою з радіальними пакетами плоских пружин, встановленою на валу електродвигуна та з'єднаною з блоком механічних передач, дозволяє за рахунок властивостей пружної муфти знизити динамічні навантаження привода в'язальної машини, що забезпечує підвищення довговічності його роботи. Суть корисної моделі пояснюють креслення. На фіг. 1 представлена кінематична схема привода в'язальної машини. На фіг. 2 представлено вид А привода в'язальної машини. Привід в'язальної машини містить електродвигун 1, блок механічних передач 2, привідний вал 3, кінематично за допомогою блока механічних передач 2 з'єднаний з електродвигуном 1, та пружну муфту 4 з ведучою 5, веденою 6 півмуфтами та радіальними пакетами плоских пружин 7, встановлену на валу електродвигуна 1 та з'єднану з блоком механічних передач 2. Принцип роботи привода в'язальної машини полягає в наступному. При вмиканні електродвигуна 1 обертальний рух його вала передається ведучій півмуфті 5 і далі за допомогою радіальних пакетів плоских пружин 7 веденій півмуфті 6, з'єднаній з блоком механічних передач 2. Обертальний рух блока механічних передач 2 передається привідному валу 3 та механізмам в'язальної машини (на фіг. 1, 2 не показані), що необхідно для роботи в'язальної машини - в'язання трикотажного полотна або виготовлення готових виробів. При цьому пружні властивості радіальних пакетів плоских пружин 7 зумовлюють зниження пускових динамічних навантажень привода, що сприяє підвищенню довговічності його роботи. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 40 45 Привід в'язальної машини, що містить електродвигун з валом, блок механічних передач та привідний вал, що за допомогою блока механічних передач з'єднаний з електродвигуном, який відрізняється тим, що додатково обладнаний пружною муфтою з радіальними пакетами плоских пружин, встановленою на валу електродвигуна та з'єднаною з блоком механічних передач. 1 UA 102412 U Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
