Зубчастий редуктор

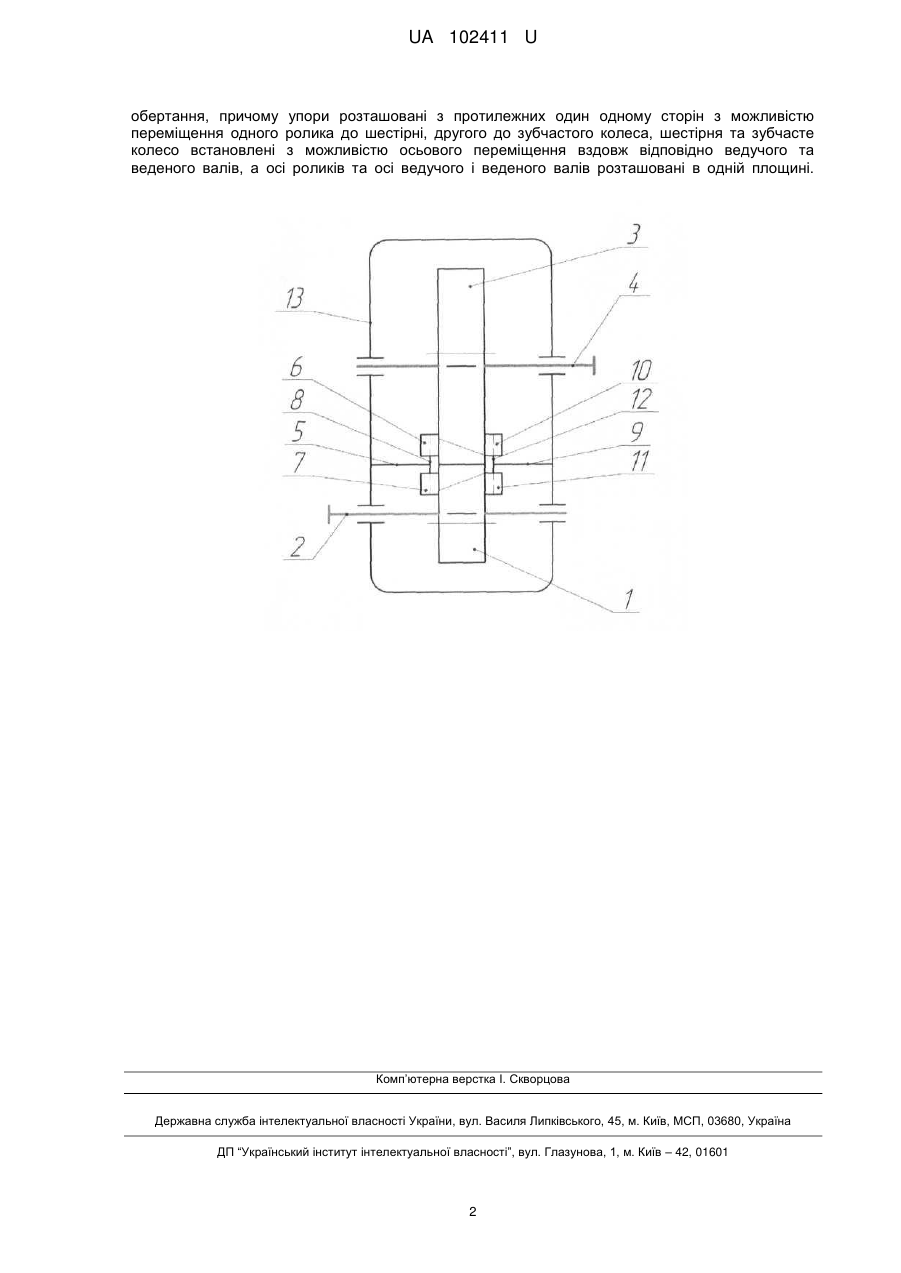

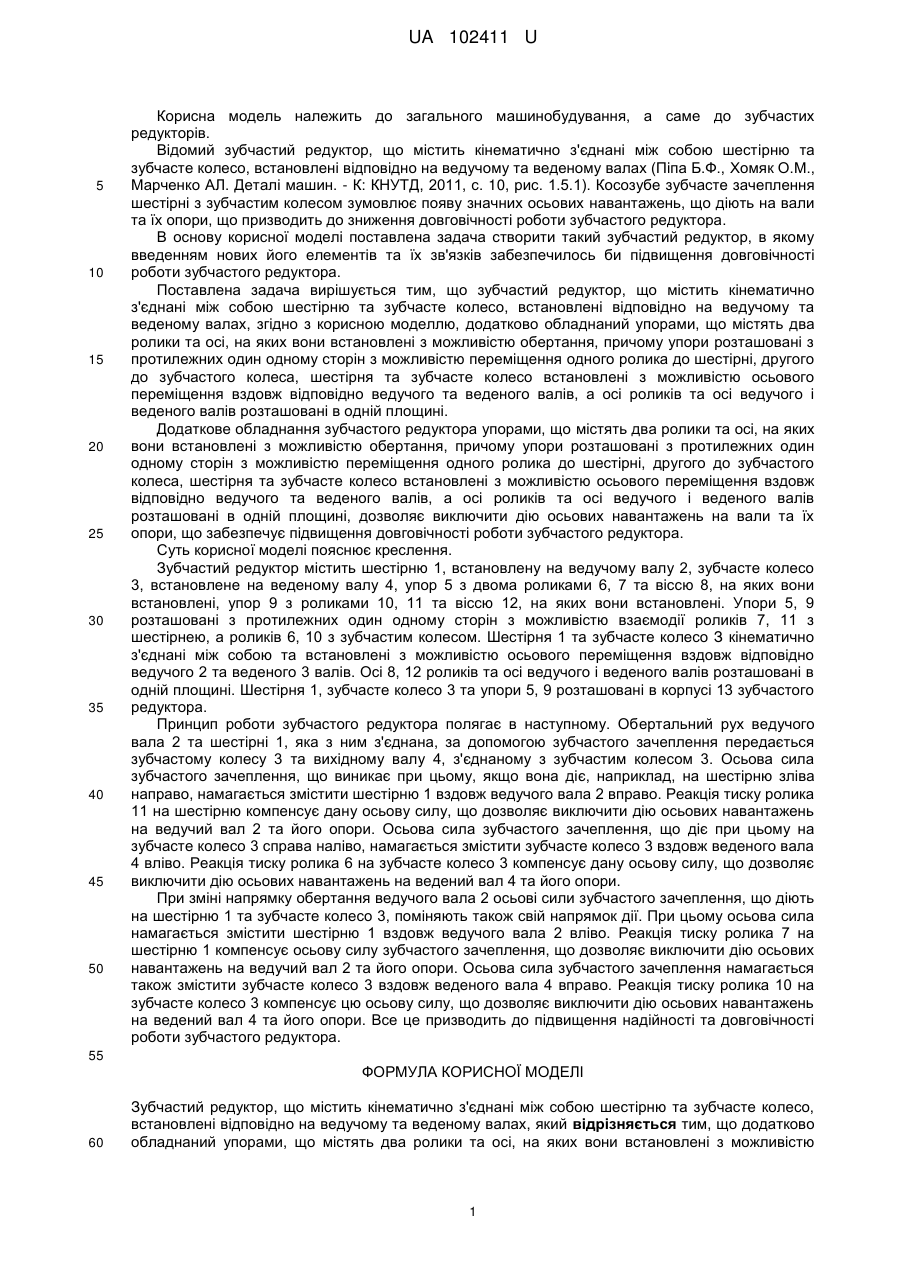

Реферат: Зубчастий редуктор містить кінематично з'єднані між собою шестірню та зубчасте колесо, встановлені відповідно на ведучому та веденому валах. Додатково обладнаний упорами, що містять два ролики та осі, на яких вони встановлені з можливістю обертання. Упори розташовані з протилежних один одному сторін з можливістю переміщення одного ролика до шестірні, другого до зубчастого колеса, шестірня та зубчасте колесо встановлені з можливістю осьового переміщення вздовж відповідно ведучого та веденого валів, а осі роликів та осі ведучого і веденого валів розташовані в одній площині. UA 102411 U (54) ЗУБЧАСТИЙ РЕДУКТОР UA 102411 U UA 102411 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до загального машинобудування, а саме до зубчастих редукторів. Відомий зубчастий редуктор, що містить кінематично з'єднані між собою шестірню та зубчасте колесо, встановлені відповідно на ведучому та веденому валах (Піпа Б.Ф., Хомяк О.М., Марченко АЛ. Деталі машин. - К: КНУТД, 2011, с. 10, рис. 1.5.1). Косозубе зубчасте зачеплення шестірні з зубчастим колесом зумовлює появу значних осьових навантажень, що діють на вали та їх опори, що призводить до зниження довговічності роботи зубчастого редуктора. В основу корисної моделі поставлена задача створити такий зубчастий редуктор, в якому введенням нових його елементів та їх зв'язків забезпечилось би підвищення довговічності роботи зубчастого редуктора. Поставлена задача вирішується тим, що зубчастий редуктор, що містить кінематично з'єднані між собою шестірню та зубчасте колесо, встановлені відповідно на ведучому та веденому валах, згідно з корисною моделлю, додатково обладнаний упорами, що містять два ролики та осі, на яких вони встановлені з можливістю обертання, причому упори розташовані з протилежних один одному сторін з можливістю переміщення одного ролика до шестірні, другого до зубчастого колеса, шестірня та зубчасте колесо встановлені з можливістю осьового переміщення вздовж відповідно ведучого та веденого валів, а осі роликів та осі ведучого і веденого валів розташовані в одній площині. Додаткове обладнання зубчастого редуктора упорами, що містять два ролики та осі, на яких вони встановлені з можливістю обертання, причому упори розташовані з протилежних один одному сторін з можливістю переміщення одного ролика до шестірні, другого до зубчастого колеса, шестірня та зубчасте колесо встановлені з можливістю осьового переміщення вздовж відповідно ведучого та веденого валів, а осі роликів та осі ведучого і веденого валів розташовані в одній площині, дозволяє виключити дію осьових навантажень на вали та їх опори, що забезпечує підвищення довговічності роботи зубчастого редуктора. Суть корисної моделі пояснює креслення. Зубчастий редуктор містить шестірню 1, встановлену на ведучому валу 2, зубчасте колесо 3, встановлене на веденому валу 4, упор 5 з двома роликами 6, 7 та віссю 8, на яких вони встановлені, упор 9 з роликами 10, 11 та віссю 12, на яких вони встановлені. Упори 5, 9 розташовані з протилежних один одному сторін з можливістю взаємодії роликів 7, 11 з шестірнею, а роликів 6, 10 з зубчастим колесом. Шестірня 1 та зубчасте колесо З кінематично з'єднані між собою та встановлені з можливістю осьового переміщення вздовж відповідно ведучого 2 та веденого 3 валів. Осі 8, 12 роликів та осі ведучого і веденого валів розташовані в одній площині. Шестірня 1, зубчасте колесо 3 та упори 5, 9 розташовані в корпусі 13 зубчастого редуктора. Принцип роботи зубчастого редуктора полягає в наступному. Обертальний рух ведучого вала 2 та шестірні 1, яка з ним з'єднана, за допомогою зубчастого зачеплення передається зубчастому колесу 3 та вихідному валу 4, з'єднаному з зубчастим колесом 3. Осьова сила зубчастого зачеплення, що виникає при цьому, якщо вона діє, наприклад, на шестірню зліва направо, намагається змістити шестірню 1 вздовж ведучого вала 2 вправо. Реакція тиску ролика 11 на шестірню компенсує дану осьову силу, що дозволяє виключити дію осьових навантажень на ведучий вал 2 та його опори. Осьова сила зубчастого зачеплення, що діє при цьому на зубчасте колесо 3 справа наліво, намагається змістити зубчасте колесо 3 вздовж веденого вала 4 вліво. Реакція тиску ролика 6 на зубчасте колесо 3 компенсує дану осьову силу, що дозволяє виключити дію осьових навантажень на ведений вал 4 та його опори. При зміні напрямку обертання ведучого вала 2 осьові сили зубчастого зачеплення, що діють на шестірню 1 та зубчасте колесо 3, поміняють також свій напрямок дії. При цьому осьова сила намагається змістити шестірню 1 вздовж ведучого вала 2 вліво. Реакція тиску ролика 7 на шестірню 1 компенсує осьову силу зубчастого зачеплення, що дозволяє виключити дію осьових навантажень на ведучий вал 2 та його опори. Осьова сила зубчастого зачеплення намагається також змістити зубчасте колесо 3 вздовж веденого вала 4 вправо. Реакція тиску ролика 10 на зубчасте колесо 3 компенсує цю осьову силу, що дозволяє виключити дію осьових навантажень на ведений вал 4 та його опори. Все це призводить до підвищення надійності та довговічності роботи зубчастого редуктора. 55 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 60 Зубчастий редуктор, що містить кінематично з'єднані між собою шестірню та зубчасте колесо, встановлені відповідно на ведучому та веденому валах, який відрізняється тим, що додатково обладнаний упорами, що містять два ролики та осі, на яких вони встановлені з можливістю 1 UA 102411 U обертання, причому упори розташовані з протилежних один одному сторін з можливістю переміщення одного ролика до шестірні, другого до зубчастого колеса, шестірня та зубчасте колесо встановлені з можливістю осьового переміщення вздовж відповідно ведучого та веденого валів, а осі роликів та осі ведучого і веденого валів розташовані в одній площині. Комп’ютерна верстка І. Скворцова Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
