Спосіб пошуку місця пошкодження в одножильному кабелі передачі електроенергії

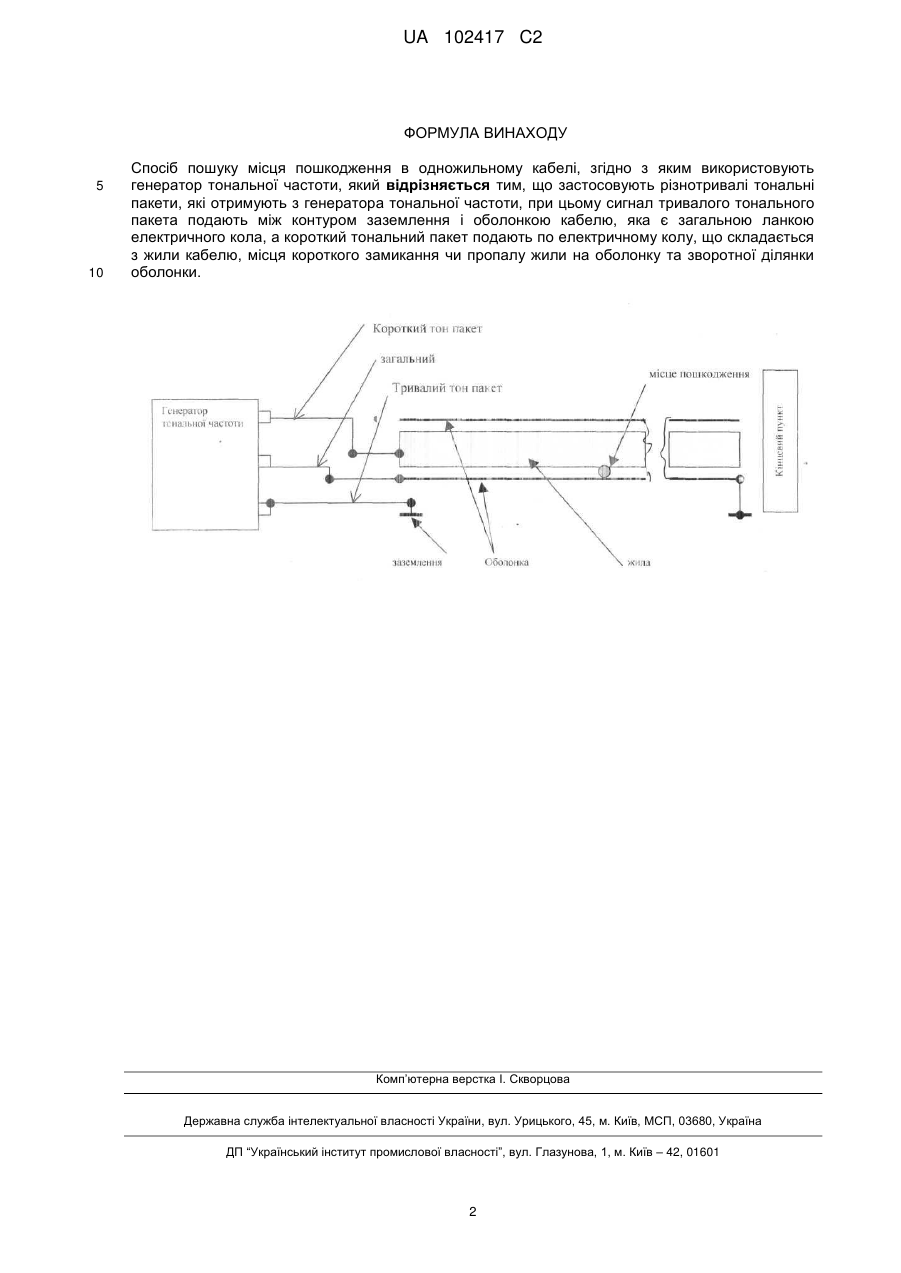

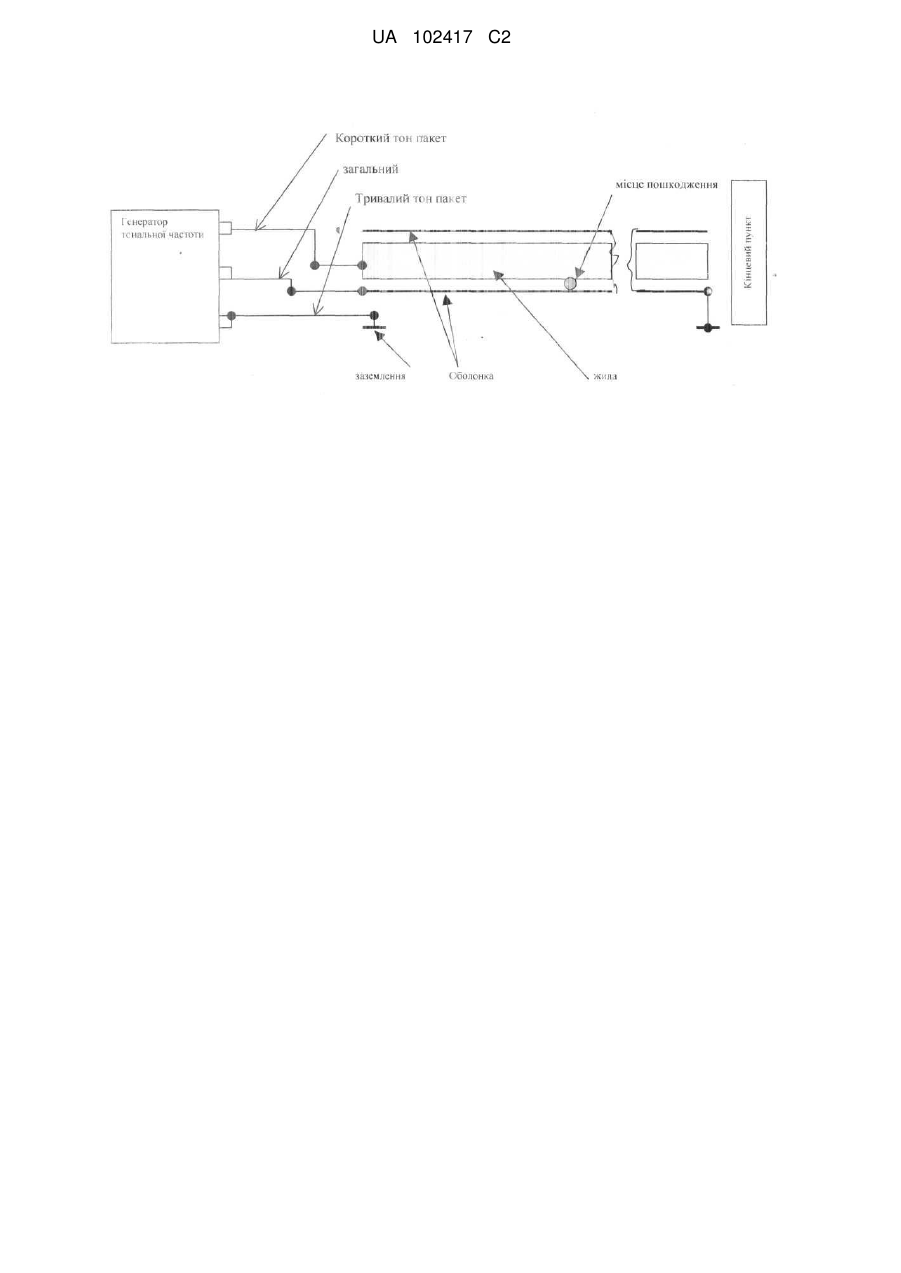

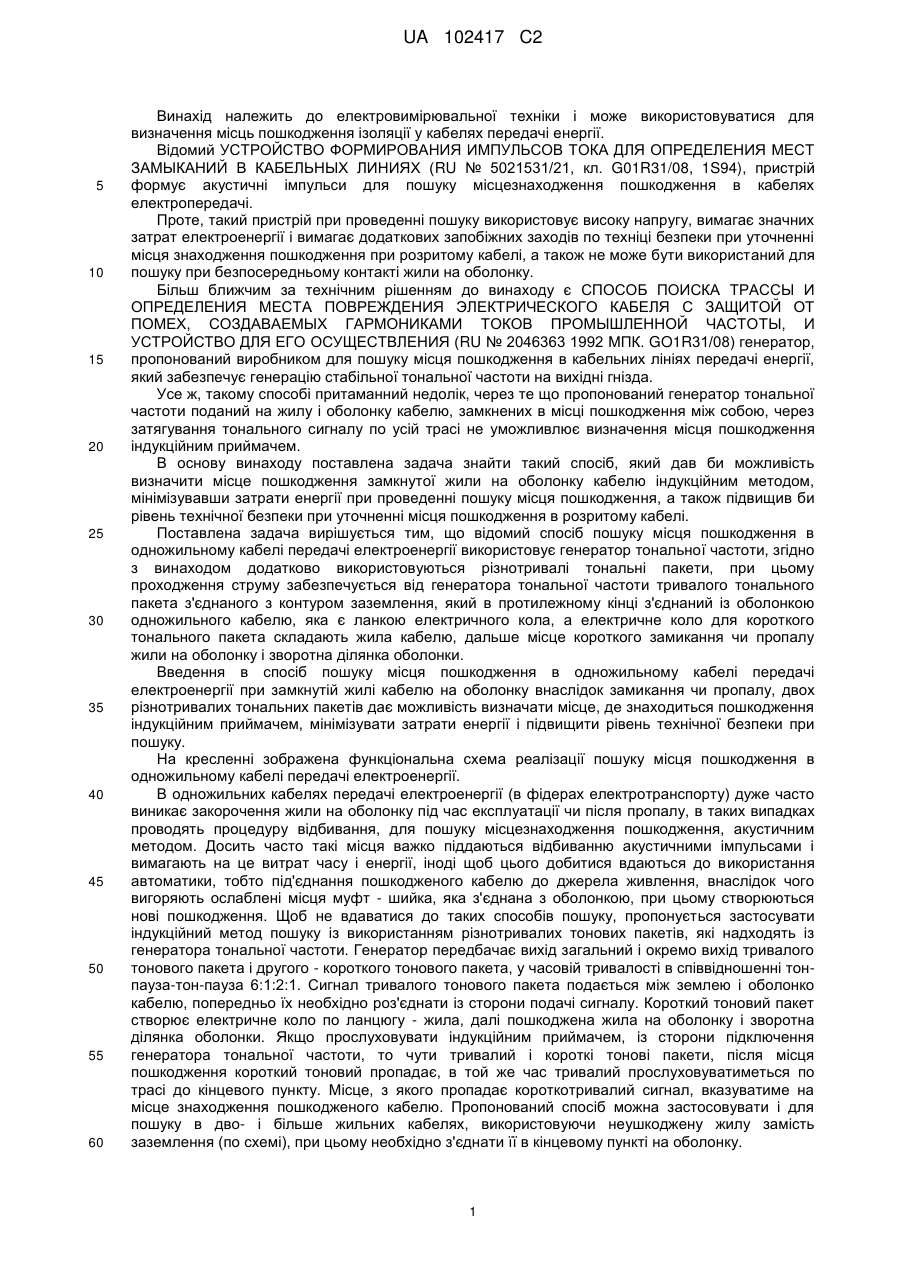

Реферат: Винахід належить до електровимірювальної техніки і може використовуватися для визначення місць пошкодження ізоляції у кабелях передачі енергії. Суть винаходу полягає в тому, що у відомий спосіб пошуку місця пошкодження в одножильному кабелі передачі електроенергії, який використовує генератор тональної частоти, згідно з винаходом додатково використовуються різнотривалі тональні пакети, при цьому проходження струму забезпечується від генератора тональної частоти тривалого тонального пакета, з'єднаного з контуром заземлення, який в протилежному кінці з'єднаний із оболонкою одножильного кабелю, яка є загальною ланкою електричного кола, а електричне коло для короткого тонального пакета складають жила кабелю, дальше місце короткого замикання чи пропалу жили на оболонку і зворотна ділянка оболонки. Технічним результатом, що досягається даним винаходом, є мінімізація затрат та підвищення рівня технічної безпеки . UA 102417 C2 (12) UA 102417 C2 UA 102417 C2 5 10 15 20 25 30 35 40 45 50 55 60 Винахід належить до електровимірювальної техніки і може використовуватися для визначення місць пошкодження ізоляції у кабелях передачі енергії. Відомий УСТРОЙСТВО ФОРМИРОВАНИЯ ИМПУЛЬСОВ ТОКА ДЛЯ ОПРЕДЕЛЕНИЯ МЕСТ ЗАМЫКАНИЙ В КАБЕЛЬНЫХ ЛИНИЯХ (RU № 5021531/21, кл. G01R31/08, 1S94), пристрій формує акустичні імпульси для пошуку місцезнаходження пошкодження в кабелях електропередачі. Проте, такий пристрій при проведенні пошуку використовує високу напругу, вимагає значних затрат електроенергії і вимагає додаткових запобіжних заходів по техніці безпеки при уточненні місця знаходження пошкодження при розритому кабелі, а також не може бути використаний для пошуку при безпосередньому контакті жили на оболонку. Більш ближчим за технічним рішенням до винаходу є СПОСОБ ПОИСКА ТРАССЫ И ОПРЕДЕЛЕНИЯ МЕСТА ПОВРЕЖДЕНИЯ ЭЛЕКТРИЧЕСКОГО КАБЕЛЯ С ЗАЩИТОЙ ОТ ПОМЕХ, СОЗДАВАЕМЫХ ГАРМОНИКАМИ ТОКОВ ПРОМЫШЛЕННОЙ ЧАСТОТЫ, И УСТРОЙСТВО ДЛЯ ЕГО ОСУЩЕСТВЛЕНИЯ (RU № 2046363 1992 МПК. GO1R31/08) генератор, пропонований виробником для пошуку місця пошкодження в кабельних лініях передачі енергії, який забезпечує генерацію стабільної тональної частоти на вихідні гнізда. Усе ж, такому способі притаманний недолік, через те що пропонований генератор тональної частоти поданий на жилу і оболонку кабелю, замкнених в місці пошкодження між собою, через затягування тонального сигналу по усій трасі не уможливлює визначення місця пошкодження індукційним приймачем. В основу винаходу поставлена задача знайти такий спосіб, який дав би можливість визначити місце пошкодження замкнутої жили на оболонку кабелю індукційним методом, мінімізувавши затрати енергії при проведенні пошуку місця пошкодження, а також підвищив би рівень технічної безпеки при уточненні місця пошкодження в розритому кабелі. Поставлена задача вирішується тим, що відомий спосіб пошуку місця пошкодження в одножильному кабелі передачі електроенергії використовує генератор тональної частоти, згідно з винаходом додатково використовуються різнотривалі тональні пакети, при цьому проходження струму забезпечується від генератора тональної частоти тривалого тонального пакета з'єднаного з контуром заземлення, який в протилежному кінці з'єднаний із оболонкою одножильного кабелю, яка є ланкою електричного кола, а електричне коло для короткого тонального пакета складають жила кабелю, дальше місце короткого замикання чи пропалу жили на оболонку і зворотна ділянка оболонки. Введення в спосіб пошуку місця пошкодження в одножильному кабелі передачі електроенергії при замкнутій жилі кабелю на оболонку внаслідок замикання чи пропалу, двох різнотривалих тональних пакетів дає можливість визначати місце, де знаходиться пошкодження індукційним приймачем, мінімізувати затрати енергії і підвищити рівень технічної безпеки при пошуку. На кресленні зображена функціональна схема реалізації пошуку місця пошкодження в одножильному кабелі передачі електроенергії. В одножильних кабелях передачі електроенергії (в фідерах електротранспорту) дуже часто виникає закорочення жили на оболонку під час експлуатації чи після пропалу, в таких випадках проводять процедуру відбивання, для пошуку місцезнаходження пошкодження, акустичним методом. Досить часто такі місця важко піддаються відбиванню акустичними імпульсами і вимагають на це витрат часу і енергії, іноді щоб цього добитися вдаються до використання автоматики, тобто під'єднання пошкодженого кабелю до джерела живлення, внаслідок чого вигоряють ослаблені місця муфт - шийка, яка з'єднана з оболонкою, при цьому створюються нові пошкодження. Щоб не вдаватися до таких способів пошуку, пропонується застосувати індукційний метод пошуку із використанням різнотривалих тонових пакетів, які надходять із генератора тональної частоти. Генератор передбачає вихід загальний і окремо вихід тривалого тонового пакета і другого - короткого тонового пакета, у часовій тривалості в співвідношенні тонпауза-тон-пауза 6:1:2:1. Сигнал тривалого тонового пакета подається між землею і оболонко кабелю, попередньо їх необхідно роз'єднати із сторони подачі сигналу. Короткий тоновий пакет створює електричне коло по ланцюгу - жила, далі пошкоджена жила на оболонку і зворотна ділянка оболонки. Якщо прослуховувати індукційним приймачем, із сторони підключення генератора тональної частоти, то чути тривалий і короткі тонові пакети, після місця пошкодження короткий тоновий пропадає, в той же час тривалий прослуховуватиметься по трасі до кінцевого пункту. Місце, з якого пропадає короткотривалий сигнал, вказуватиме на місце знаходження пошкодженого кабелю. Пропонований спосіб можна застосовувати і для пошуку в дво- і більше жильних кабелях, використовуючи неушкоджену жилу замість заземлення (по схемі), при цьому необхідно з'єднати її в кінцевому пункті на оболонку. 1 UA 102417 C2 ФОРМУЛА ВИНАХОДУ 5 10 Спосіб пошуку місця пошкодження в одножильному кабелі, згідно з яким використовують генератор тональної частоти, який відрізняється тим, що застосовують різнотривалі тональні пакети, які отримують з генератора тональної частоти, при цьому сигнал тривалого тонального пакета подають між контуром заземлення і оболонкою кабелю, яка є загальною ланкою електричного кола, а короткий тональний пакет подають по електричному колу, що складається з жили кабелю, місця короткого замикання чи пропалу жили на оболонку та зворотної ділянки оболонки. Комп’ютерна верстка І. Скворцова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
