Спосіб з’єднання виробу із гігроскопічного будівельного матеріалу з іншим виробом

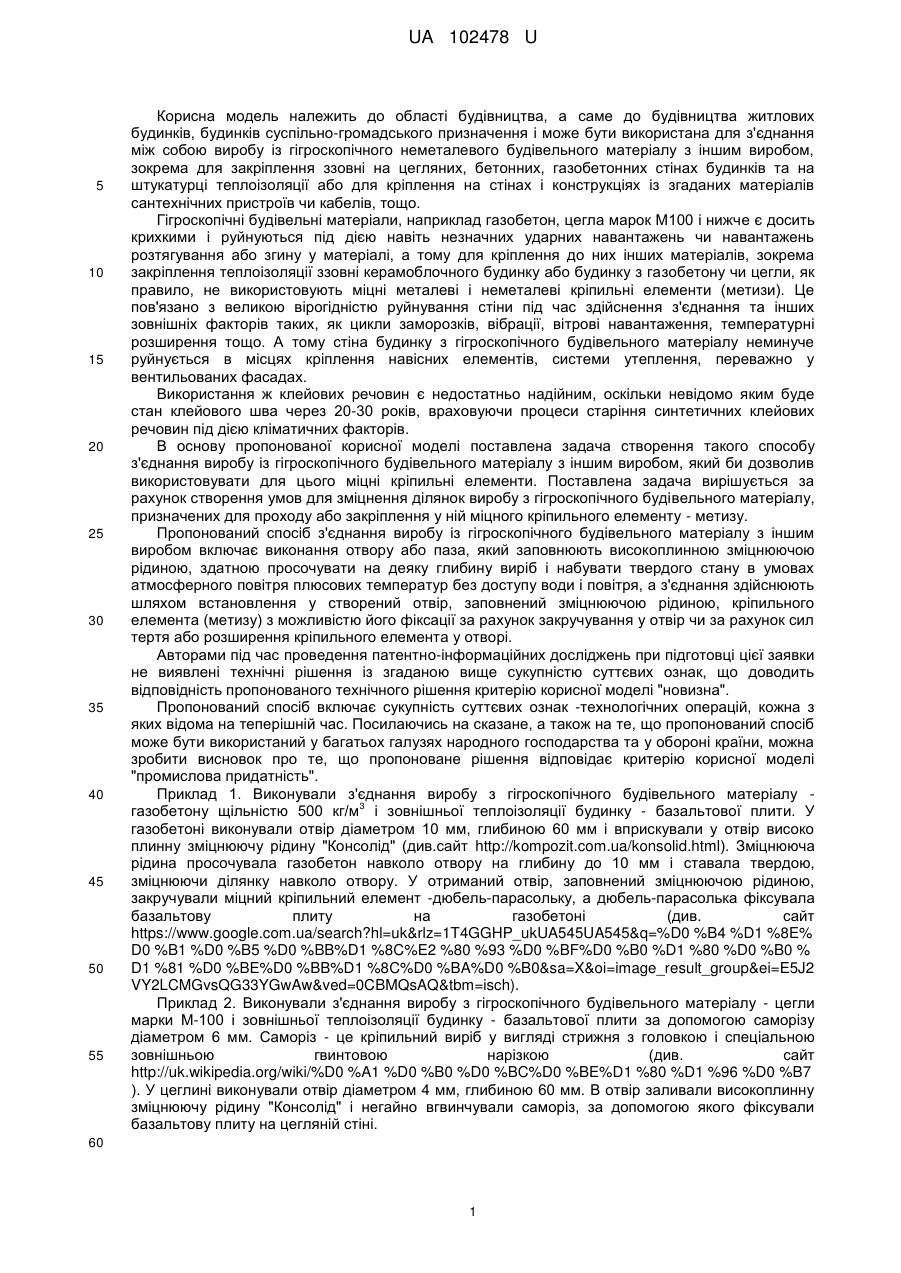

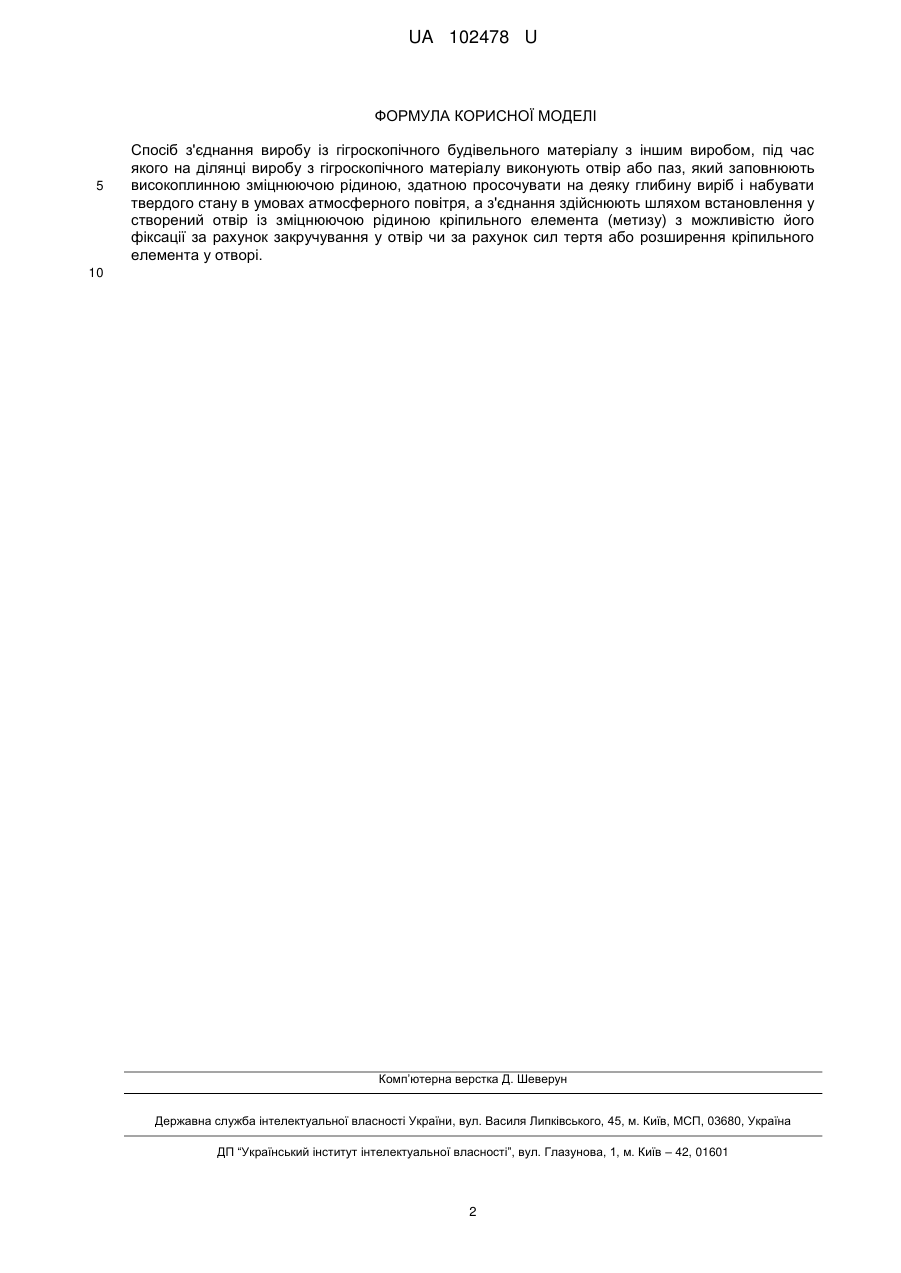

Реферат: Спосіб з'єднання виробу із гігроскопічного будівельного матеріалу з іншим виробом, під час якого на ділянці виробу з гігроскопічного матеріалу виконують отвір або паз, який заповнюють високоплинною зміцнюючою рідиною, здатною просочувати на деяку глибину виріб і набувати твердого стану в умовах атмосферного повітря, а з'єднання здійснюють шляхом встановлення у створений отвір із зміцнюючою рідиною кріпильного елемента (метизу) з можливістю його фіксації за рахунок закручування у отвір чи за рахунок сил тертя або розширення кріпильного елемента у отворі. UA 102478 U (12) UA 102478 U UA 102478 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до області будівництва, а саме до будівництва житлових будинків, будинків суспільно-громадського призначення і може бути використана для з'єднання між собою виробу із гігроскопічного неметалевого будівельного матеріалу з іншим виробом, зокрема для закріплення ззовні на цегляних, бетонних, газобетонних стінах будинків та на штукатурці теплоізоляції або для кріплення на стінах і конструкціях із згаданих матеріалів сантехнічних пристроїв чи кабелів, тощо. Гігроскопічні будівельні матеріали, наприклад газобетон, цегла марок М100 і нижче є досить крихкими і руйнуються під дією навіть незначних ударних навантажень чи навантажень розтягування або згину у матеріалі, а тому для кріплення до них інших матеріалів, зокрема закріплення теплоізоляції ззовні керамоблочного будинку або будинку з газобетону чи цегли, як правило, не використовують міцні металеві і неметалеві кріпильні елементи (метизи). Це пов'язано з великою вірогідністю руйнування стіни під час здійснення з'єднання та інших зовнішніх факторів таких, як цикли заморозків, вібрації, вітрові навантаження, температурні розширення тощо. А тому стіна будинку з гігроскопічного будівельного матеріалу неминуче руйнується в місцях кріплення навісних елементів, системи утеплення, переважно у вентильованих фасадах. Використання ж клейових речовин є недостатньо надійним, оскільки невідомо яким буде стан клейового шва через 20-30 років, враховуючи процеси старіння синтетичних клейових речовин під дією кліматичних факторів. В основу пропонованої корисної моделі поставлена задача створення такого способу з'єднання виробу із гігроскопічного будівельного матеріалу з іншим виробом, який би дозволив використовувати для цього міцні кріпильні елементи. Поставлена задача вирішується за рахунок створення умов для зміцнення ділянок виробу з гігроскопічного будівельного матеріалу, призначених для проходу або закріплення у ній міцного кріпильного елементу - метизу. Пропонований спосіб з'єднання виробу із гігроскопічного будівельного матеріалу з іншим виробом включає виконання отвору або паза, який заповнюють високоплинною зміцнюючою рідиною, здатною просочувати на деяку глибину виріб і набувати твердого стану в умовах атмосферного повітря плюсових температур без доступу води і повітря, а з'єднання здійснюють шляхом встановлення у створений отвір, заповнений зміцнюючою рідиною, кріпильного елемента (метизу) з можливістю його фіксації за рахунок закручування у отвір чи за рахунок сил тертя або розширення кріпильного елемента у отворі. Авторами під час проведення патентно-інформаційних досліджень при підготовці цієї заявки не виявлені технічні рішення із згаданою вище сукупністю суттєвих ознак, що доводить відповідність пропонованого технічного рішення критерію корисної моделі "новизна". Пропонований спосіб включає сукупність суттєвих ознак -технологічних операцій, кожна з яких відома на теперішній час. Посилаючись на сказане, а також на те, що пропонований спосіб може бути використаний у багатьох галузях народного господарства та у обороні країни, можна зробити висновок про те, що пропоноване рішення відповідає критерію корисної моделі "промислова придатність". Приклад 1. Виконували з'єднання виробу з гігроскопічного будівельного матеріалу 3 газобетону щільністю 500 кг/м і зовнішньої теплоізоляції будинку - базальтової плити. У газобетоні виконували отвір діаметром 10 мм, глибиною 60 мм і вприскували у отвір високо плинну зміцнюючу рідину "Консолід" (див.сайт http://kompozit.com.ua/konsolid.html). Зміцнююча рідина просочувала газобетон навколо отвору на глибину до 10 мм і ставала твердою, зміцнюючи ділянку навколо отвору. У отриманий отвір, заповнений зміцнюючою рідиною, закручували міцний кріпильний елемент -дюбель-парасольку, а дюбель-парасолька фіксувала базальтову плиту на газобетоні (див. сайт https://www.google.com.ua/search?hl=uk&rlz=1T4GGHP_ukUA545UA545&q=%D0 %B4 %D1 %8E% D0 %B1 %D0 %B5 %D0 %BB%D1 %8C%E2 %80 %93 %D0 %BF%D0 %B0 %D1 %80 %D0 %B0 % D1 %81 %D0 %BE%D0 %BB%D1 %8C%D0 %BA%D0 %B0&sa=X&oi=image_result_group&ei=E5J2 VY2LCMGvsQG33YGwAw&ved=0CBMQsAQ&tbm=isch). Приклад 2. Виконували з'єднання виробу з гігроскопічного будівельного матеріалу - цегли марки М-100 і зовнішньої теплоізоляції будинку - базальтової плити за допомогою саморізу діаметром 6 мм. Саморіз - це кріпильний виріб у вигляді стрижня з головкою і спеціальною зовнішньою гвинтовою нарізкою (див. сайт http://uk.wikipedia.org/wiki/%D0 %A1 %D0 %B0 %D0 %BC%D0 %BE%D1 %80 %D1 %96 %D0 %B7 ). У цеглині виконували отвір діаметром 4 мм, глибиною 60 мм. В отвір заливали високоплинну зміцнюючу рідину "Консолід" і негайно вгвинчували саморіз, за допомогою якого фіксували базальтову плиту на цегляній стіні. 60 1 UA 102478 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 Спосіб з'єднання виробу із гігроскопічного будівельного матеріалу з іншим виробом, під час якого на ділянці виробу з гігроскопічного матеріалу виконують отвір або паз, який заповнюють високоплинною зміцнюючою рідиною, здатною просочувати на деяку глибину виріб і набувати твердого стану в умовах атмосферного повітря, а з'єднання здійснюють шляхом встановлення у створений отвір із зміцнюючою рідиною кріпильного елемента (метизу) з можливістю його фіксації за рахунок закручування у отвір чи за рахунок сил тертя або розширення кріпильного елемента у отворі. 10 Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
