Спосіб виготовлення особливо щільного виробу з пористого матеріалу

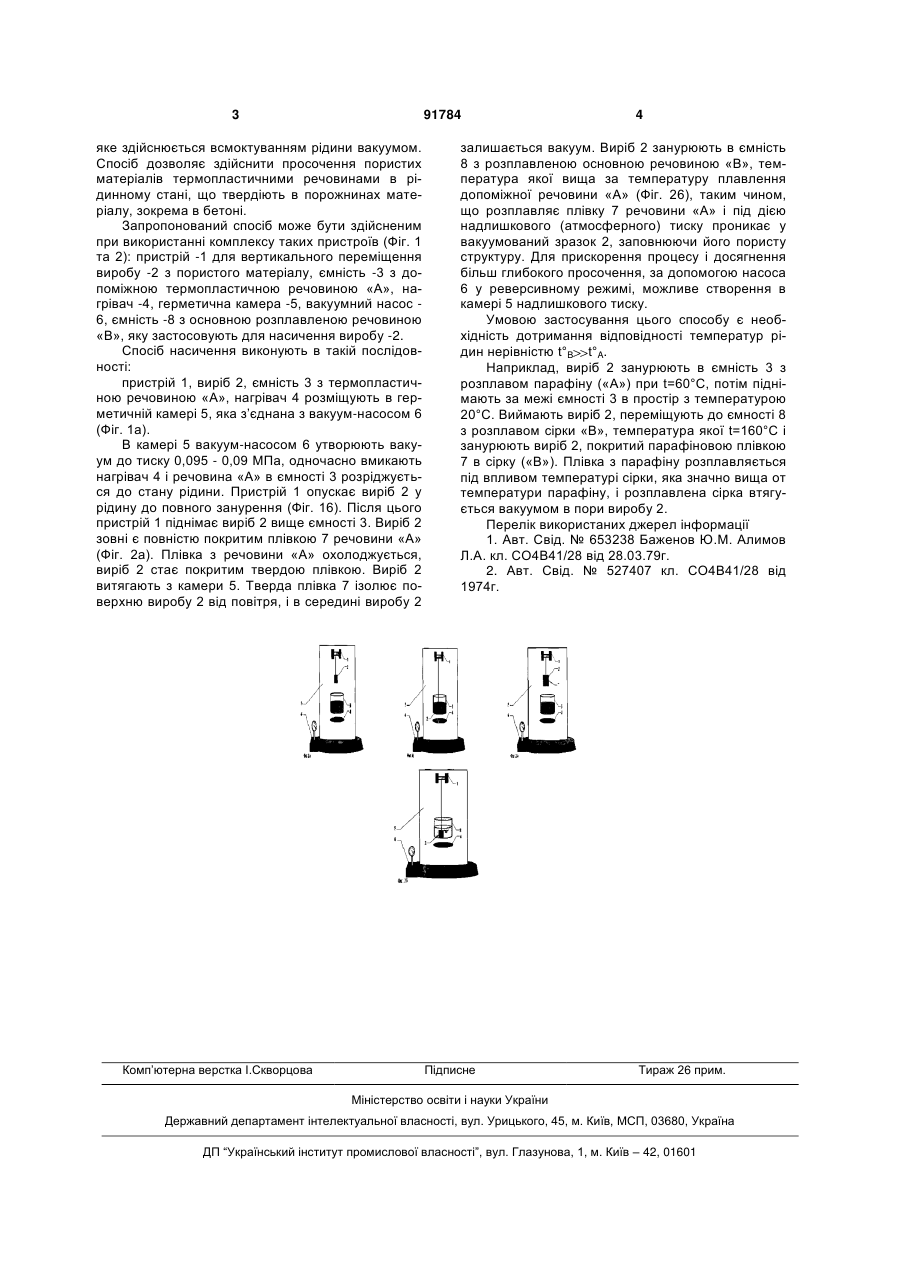

Спосіб виготовлення особливо щільного виробу з пористого матеріалу, що включає попереднє сушіння та просочування пор твердіючою рідиною шляхом занурення виробу з пористого матеріалу в розігріту до рідинного стану насичувальну речовину при атмосферному або підвищено C2 1 3 91784 яке здійснюється всмоктуванням рідини вакуумом. Спосіб дозволяє здійснити просочення пористих матеріалів термопластичними речовинами в рідинному стані, що твердіють в порожнинах матеріалу, зокрема в бетоні. Запропонований спосіб може бути здійсненим при використанні комплексу таких пристроїв (Фіг. 1 та 2): пристрій -1 для вертикального переміщення виробу -2 з пористого матеріалу, ємність -3 з допоміжною термопластичною речовиною «А», нагрівач -4, герметична камера -5, вакуумний насос 6, ємність -8 з основною розплавленою речовиною «В», яку застосовують для насичення виробу -2. Спосіб насичення виконують в такій послідовності: пристрій 1, виріб 2, ємність 3 з термопластичною речовиною «А», нагрівач 4 розміщують в герметичній камері 5, яка з’єднана з вакуум-насосом 6 (Фіг. 1а). В камері 5 вакуум-насосом 6 утворюють вакуум до тиску 0,095 - 0,09 МПа, одночасно вмикають нагрівач 4 і речовина «А» в ємності 3 розріджується до стану рідини. Пристрій 1 опускає виріб 2 у рідину до повного занурення (Фіг. 16). Після цього пристрій 1 піднімає виріб 2 вище ємності 3. Виріб 2 зовні є повністю покритим плівкою 7 речовини «А» (Фіг. 2а). Плівка з речовини «А» охолоджується, виріб 2 стає покритим твердою плівкою. Виріб 2 витягають з камери 5. Тверда плівка 7 ізолює поверхню виробу 2 від повітря, і в середині виробу 2 Комп’ютерна верстка І.Скворцова 4 залишається вакуум. Виріб 2 занурюють в ємність 8 з розплавленою основною речовиною «В», температура якої вища за температуру плавлення допоміжної речовини «А» (Фіг. 26), таким чином, що розплавляє плівку 7 речовини «А» і під дією надлишкового (атмосферного) тиску проникає у вакуумований зразок 2, заповнюючи його пористу структуру. Для прискорення процесу і досягнення більш глибокого просочення, за допомогою насоса 6 у реверсивному режимі, можливе створення в камері 5 надлишкового тиску. Умовою застосування цього способу є необхідність дотримання відповідності температур рідин нерівністю t°B t°A. Наприклад, виріб 2 занурюють в ємність 3 з розплавом парафіну («А») при t=60°C, потім піднімають за межі ємності 3 в простір з температурою 20°С. Виймають виріб 2, переміщують до ємності 8 з розплавом сірки «В», температура якої t=160°C і занурюють виріб 2, покритий парафіновою плівкою 7 в сірку («В»). Плівка з парафіну розплавляється під впливом температурі сірки, яка значно вища от температури парафіну, і розплавлена сірка втягується вакуумом в пори виробу 2. Перелік використаних джерел інформації 1. Авт. Свід. № 653238 Баженов Ю.М. Алимов Л.А. кл. СО4В41/28 від 28.03.79г. 2. Авт. Свід. № 527407 кл. СО4В41/28 від 1974г. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
