Пристрій для інтенсифікації теплообміну

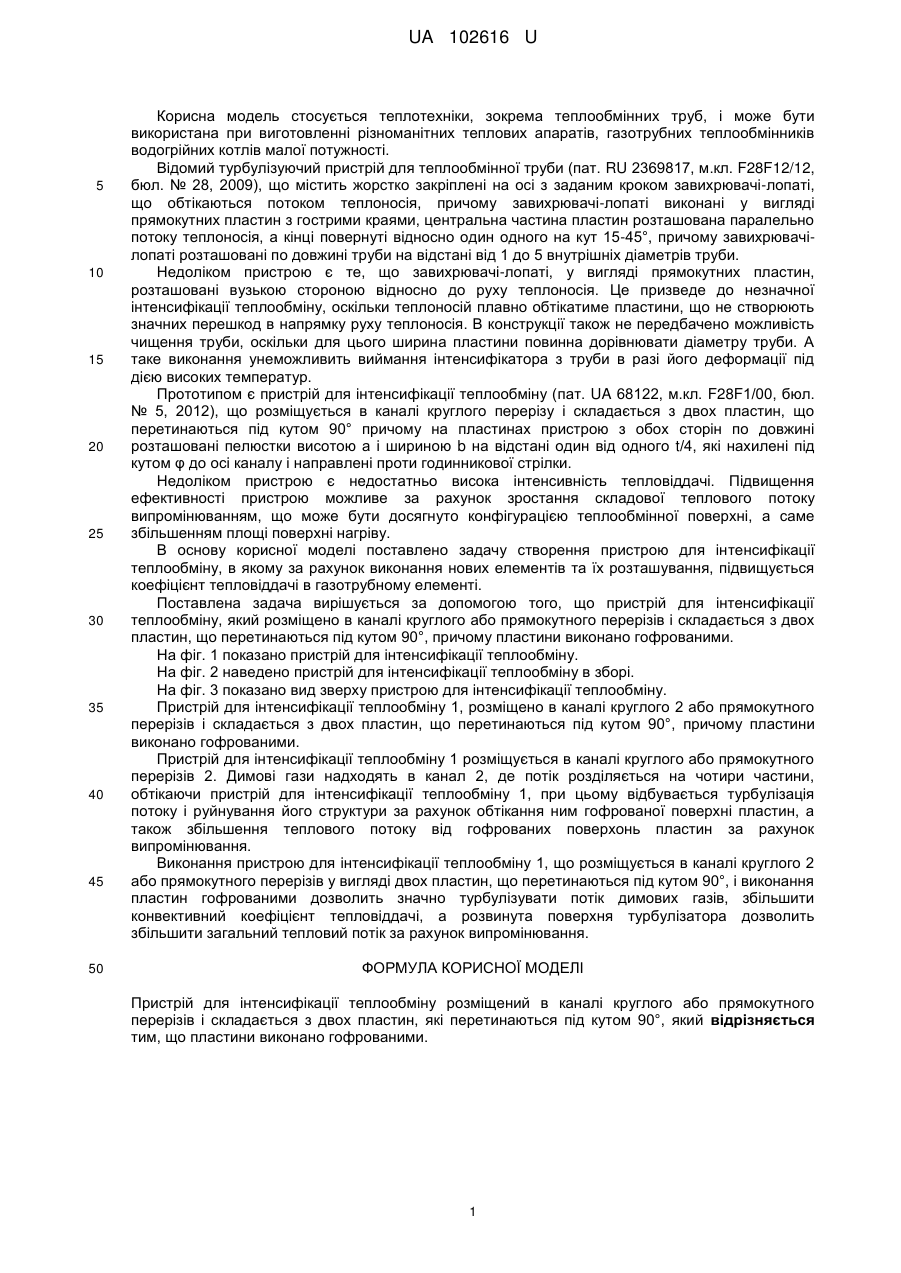

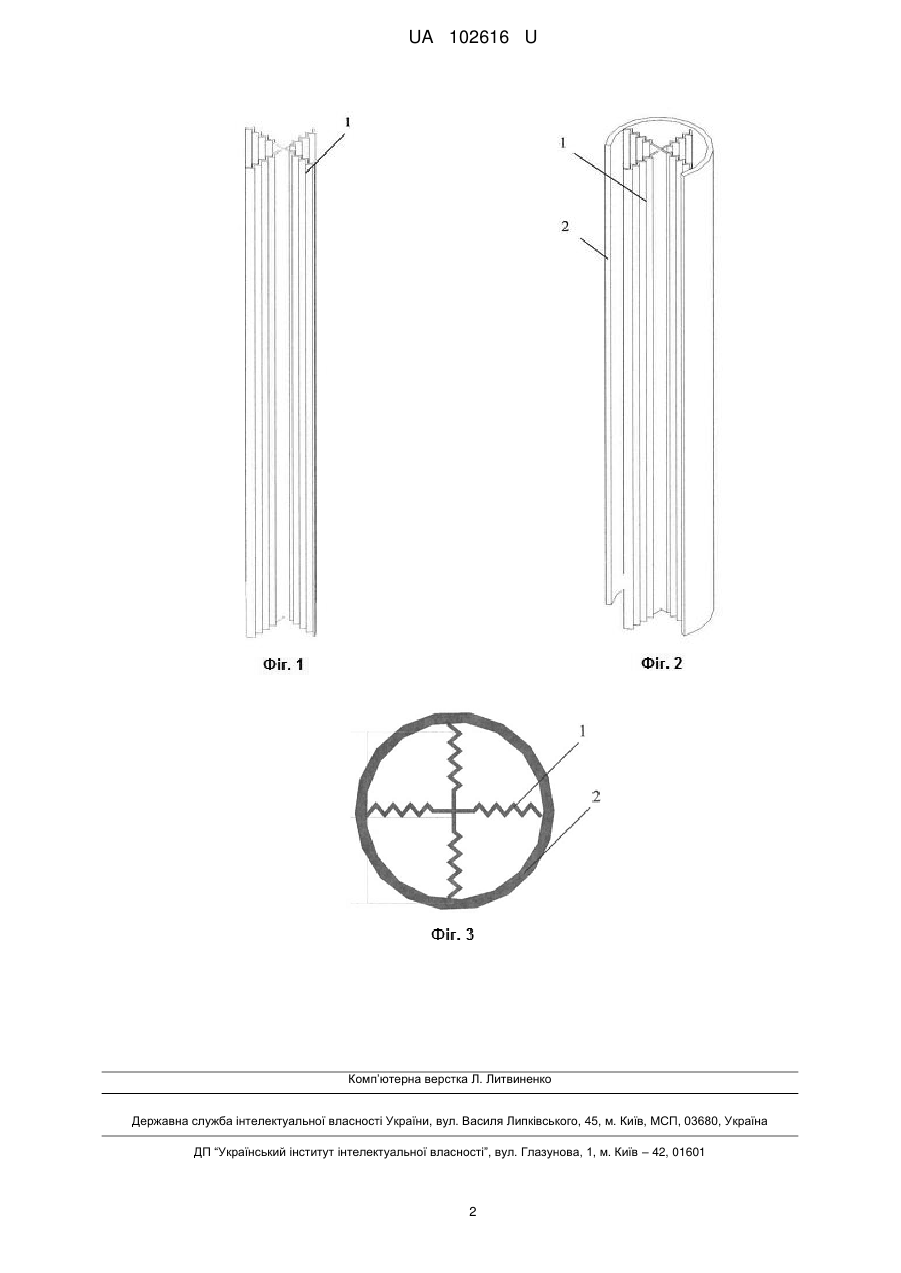

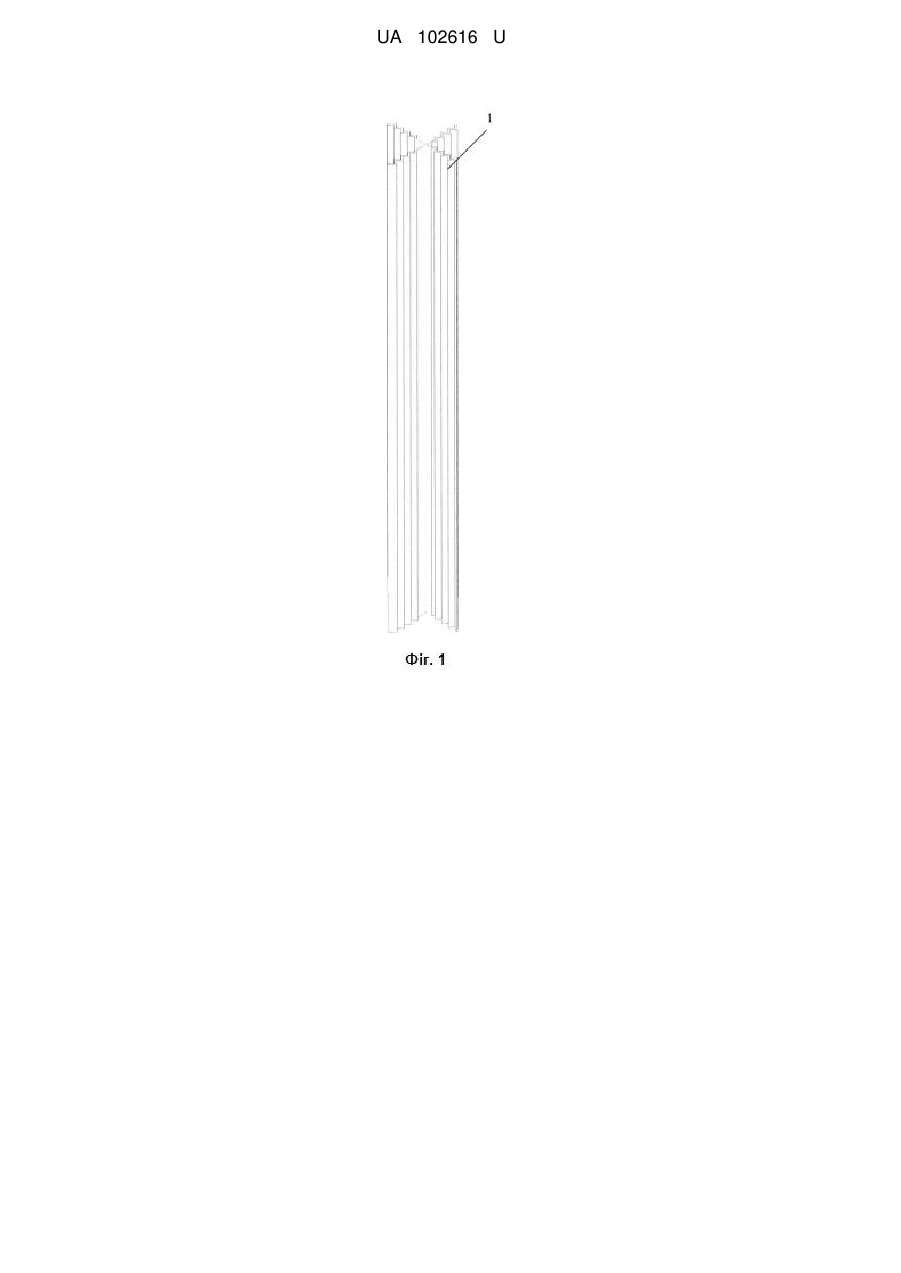

Реферат: UA 102616 U UA 102616 U 5 10 15 20 25 30 35 40 45 50 Корисна модель стосується теплотехніки, зокрема теплообмінних труб, і може бути використана при виготовленні різноманітних теплових апаратів, газотрубних теплообмінників водогрійних котлів малої потужності. Відомий турбулізуючий пристрій для теплообмінної труби (пат. RU 2369817, м.кл. F28F12/12, бюл. № 28, 2009), що містить жорстко закріплені на осі з заданим кроком завихрювачі-лопаті, що обтікаються потоком теплоносія, причому завихрювачі-лопаті виконані у вигляді прямокутних пластин з гострими краями, центральна частина пластин розташована паралельно потоку теплоносія, а кінці повернуті відносно один одного на кут 15-45°, причому завихрювачілопаті розташовані по довжині труби на відстані від 1 до 5 внутрішніх діаметрів труби. Недоліком пристрою є те, що завихрювачі-лопаті, у вигляді прямокутних пластин, розташовані вузькою стороною відносно до руху теплоносія. Це призведе до незначної інтенсифікації теплообміну, оскільки теплоносій плавно обтікатиме пластини, що не створюють значних перешкод в напрямку руху теплоносія. В конструкції також не передбачено можливість чищення труби, оскільки для цього ширина пластини повинна дорівнювати діаметру труби. А таке виконання унеможливить виймання інтенсифікатора з труби в разі його деформації під дією високих температур. Прототипом є пристрій для інтенсифікації теплообміну (пат. UA 68122, м.кл. F28F1/00, бюл. № 5, 2012), що розміщується в каналі круглого перерізу і складається з двох пластин, що перетинаються під кутом 90° причому на пластинах пристрою з обох сторін по довжині розташовані пелюстки висотою а і шириною b на відстані один від одного t/4, які нахилені під кутом φ до осі каналу і направлені проти годинникової стрілки. Недоліком пристрою є недостатньо висока інтенсивність тепловіддачі. Підвищення ефективності пристрою можливе за рахунок зростання складової теплового потоку випромінюванням, що може бути досягнуто конфігурацією теплообмінної поверхні, а саме збільшенням площі поверхні нагріву. В основу корисної моделі поставлено задачу створення пристрою для інтенсифікації теплообміну, в якому за рахунок виконання нових елементів та їх розташування, підвищується коефіцієнт тепловіддачі в газотрубному елементі. Поставлена задача вирішується за допомогою того, що пристрій для інтенсифікації теплообміну, який розміщено в каналі круглого або прямокутного перерізів і складається з двох пластин, що перетинаються під кутом 90°, причому пластини виконано гофрованими. На фіг. 1 показано пристрій для інтенсифікації теплообміну. На фіг. 2 наведено пристрій для інтенсифікації теплообміну в зборі. На фіг. 3 показано вид зверху пристрою для інтенсифікації теплообміну. Пристрій для інтенсифікації теплообміну 1, розміщено в каналі круглого 2 або прямокутного перерізів і складається з двох пластин, що перетинаються під кутом 90°, причому пластини виконано гофрованими. Пристрій для інтенсифікації теплообміну 1 розміщується в каналі круглого або прямокутного перерізів 2. Димові гази надходять в канал 2, де потік розділяється на чотири частини, обтікаючи пристрій для інтенсифікації теплообміну 1, при цьому відбувається турбулізація потоку і руйнування його структури за рахунок обтікання ним гофрованої поверхні пластин, а також збільшення теплового потоку від гофрованих поверхонь пластин за рахунок випромінювання. Виконання пристрою для інтенсифікації теплообміну 1, що розміщується в каналі круглого 2 або прямокутного перерізів у вигляді двох пластин, що перетинаються під кутом 90°, і виконання пластин гофрованими дозволить значно турбулізувати потік димових газів, збільшити конвективний коефіцієнт тепловіддачі, а розвинута поверхня турбулізатора дозволить збільшити загальний тепловий потік за рахунок випромінювання. ФОРМУЛА КОРИСНОЇ МОДЕЛІ Пристрій для інтенсифікації теплообміну розміщений в каналі круглого або прямокутного перерізів і складається з двох пластин, які перетинаються під кутом 90°, який відрізняється тим, що пластини виконано гофрованими. 1 UA 102616 U Комп’ютерна верстка Л. Литвиненко Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
