Пристрій для інтенсифікації теплообміну

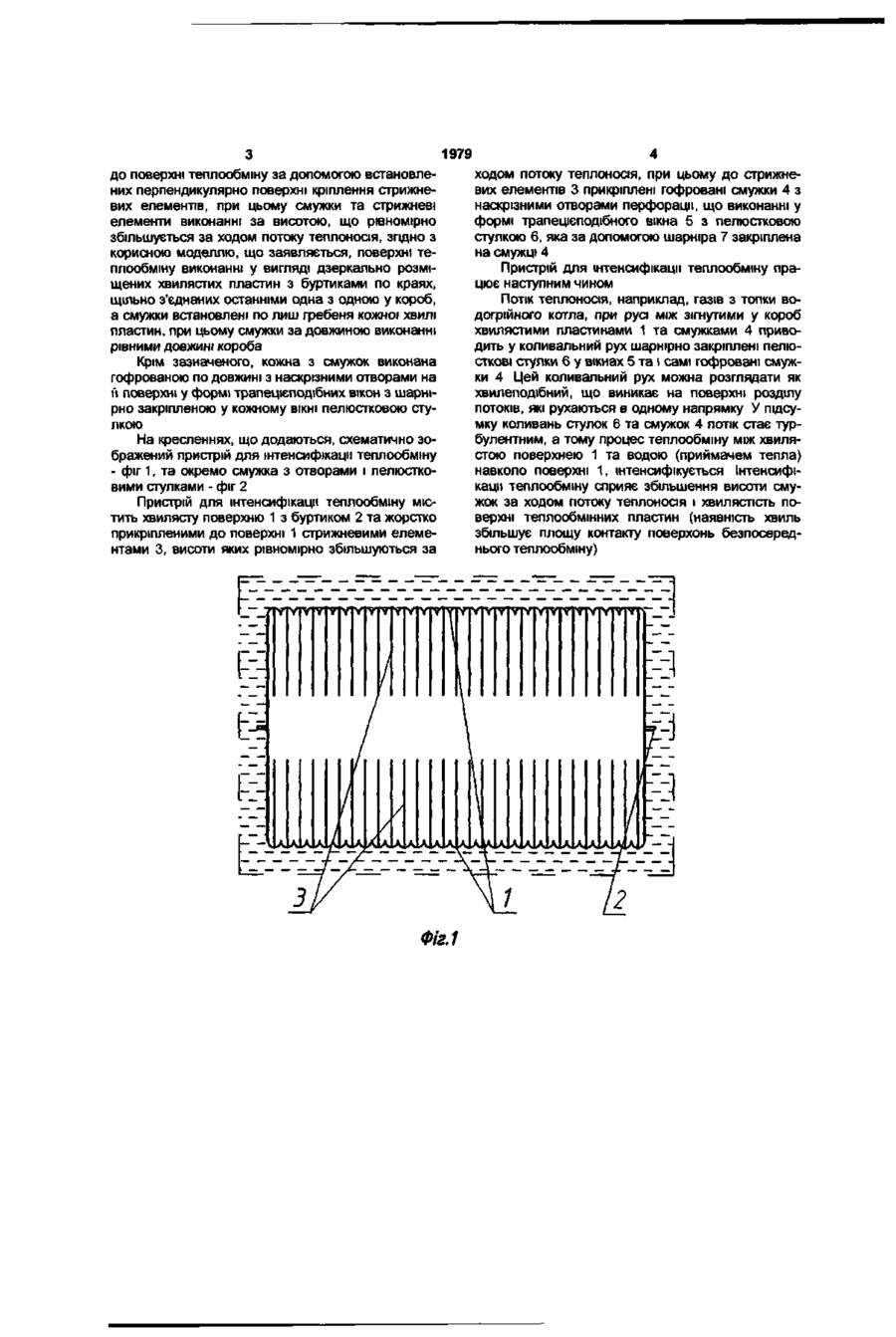

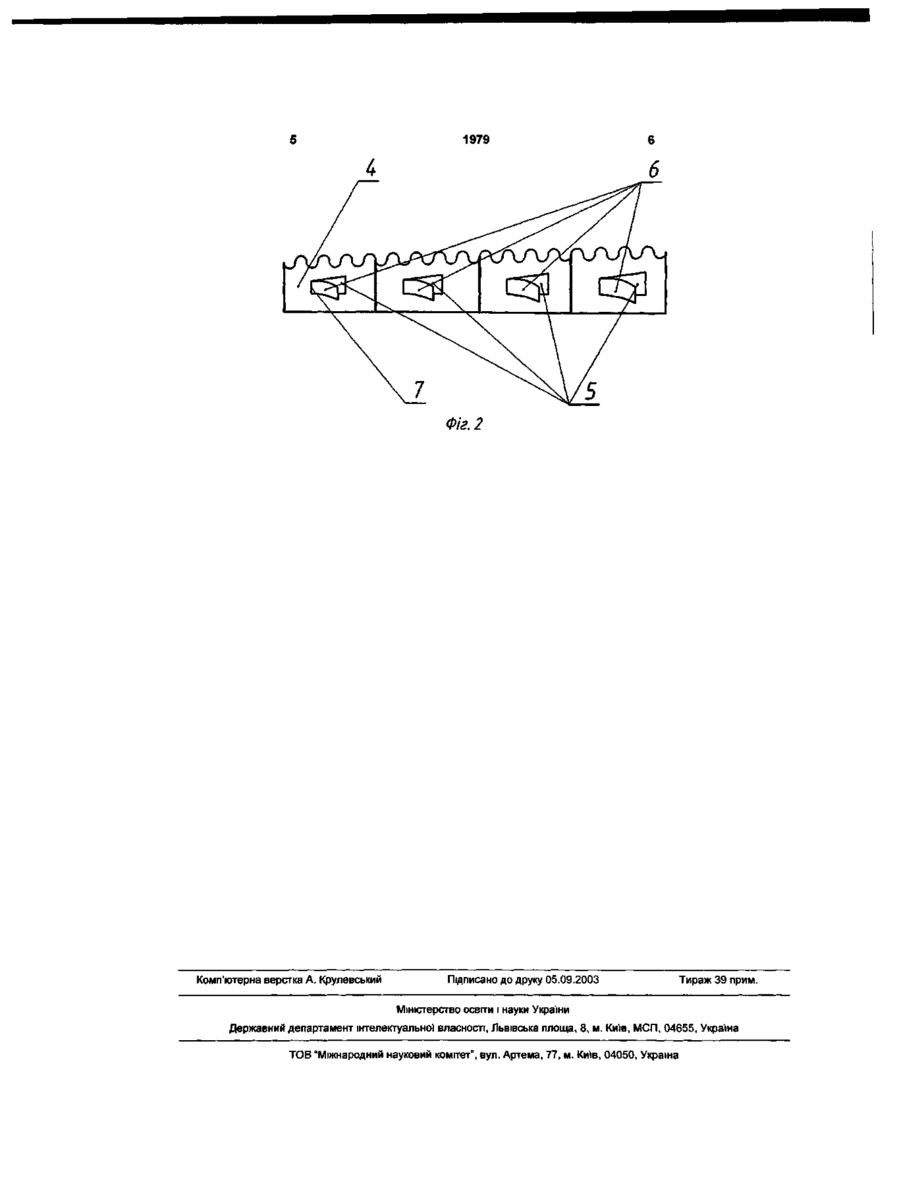

1 Пристрій для інтенсифікації теплообміну, що містить систему смужок, прикріплених до поверхні теплообміну за допомогою встановлених перпендикулярно поверхні кріплення стрижневих елементів, при цьому смужки та стрижневі еле менти виконані з висотою, що рівномірно збільшується за ходом потоку теплоносія, який відрізняється тим, що поверхні теплообміну виконані у вигляді дзеркально розміщених хвилястих пластин з буртиками по краях, щільно з'єднаних останніми одна з одною у короб, а смужки встановленні по лінії гребеня кожної хвилі пластин, при цьому смужки за довжиною виконані рівними довжині короба 2 Пристрій за п 1, який відрізняється тим, що кожна з смужок виконана гофрованою по довжині з наскрізними отворами на й поверхні у формі трапецієподібних вікон з шарнірно закріпленою у кожному ВІКНІ пелюстковою стулкою Корисна модель належить до галузі теплотехніки і може бути використана у теплообмінних апаратах та у будь-яких пристроях, де потрібна підвищена теплопередача, наприклад, водогрійних котлах Відомий пристрій для інтенсифікації теплообміну, що містить систему стрічок, які закріплені з можливістю коливання під дією теплоносія [Див А С СРСР № 608048, М кл F28 F3/02, 1974] Недоліком такого пристрою є недостатньо високий теплообмін Відомий також пристрій для інтенсифікації теплообміну, що містить систему дугоподібних стрічок, які закріпленні шарнірно на стрижнях одним з КІНЦІВ до поверхні теплообміну у шаховому поряд фікації теплообміну, що заявляється, є пристрій з тією ж назвою, що містить систему смужок, прикріплених до поверхні теплообміну за допомогою стрижневих елементів та змонтованих з можливістю коливань вільних КІНЦІВОК кожної смужки, а стрижневі елементи виконанні з висотою, що рівномірно збільшуються за ходом потоку теплоносія, і крім того смужки споряджені ребрами жорсткості, що виконанні паралельно стрижневим елементам [Див А С СРСР № 1334035, М кл F28 F3/02, 1986] Суттєвим недоліком таких пристроїв є те, що вони не забезпечують достатньої турбулізації потоку теплоносія і ВІДПОВІДНО достатню ступінь теплопередачі, крім того в разі збільшення швидкості потоку теплоносія, пристрій створює додаткові шуми і вібрації через те, що смужки шкрябають поверхню їхнього кріплення Завданням, на вирішення якого спрямована корисна модель, що заявляється, є зміна конструкції, завдяки якої можна отримати новий технічний результат, що полягає у підвищенні ступеня теплопередачі Поставлене завдання вирішується наступним чином У відомому пристрої для інтенсифікації теплообміну, що містить систему смужок, прикріплених ку, а їхні ВІЛЬНІ КІНЦІ мають можливість коливатися під дією теплоносія, при цьому стрижні розташовані з поперечним та повздовжнім кроками, що перебільшують повздовжній розмір стрічки [Див А С СРСР № 1273730, 1986р М кл F28 F3/02, 1986] Недоліком таких пристроїв є обмеженість у використанні через необхідність розміщення поверхонь теплообміну вертикально для здійснення їх очистки за допомогою стрічок та конструкцій кріплення останніх Недоліком пристрою є і підвищені вимоги до точності виготовлення Найбільш близьким до пристрою для інтенси 1979 до поверхні теплообміну за допомогою встановлених перпендикулярно поверхні кріплення стрижневих елементів, при цьому смужки та стрижневі елементи виконанні за висотою, що рівномірно збільшується за ходом потоку теплоносія, згідно з корисною моделлю, що заявляється, поверхні теплообміну виконанні у вигляді дзеркально розміщених хвилястих пластин з буртиками по краях, щільно з'єднаних останніми одна з одною у короб, а смужки встановлені по лиш гребеня кожної хвилі пластин, при цьому смужки за довжиною виконанні рівними довжині короба Крім зазначеного, кожна з смужок виконана гофрованою по довжині з наскрізними отворами на й поверхні у формі трапецієподібних вікон з шарнірно закріпленою у кожному ВІКНІ пелюстковою стулкою На кресленнях, що додаються, схематично зображений пристрій для інтенсифікації теплообміну - фіг 1, та окремо смужка з отворами і пелюстковими стулками - фіг 2 Пристрій для інтенсифікації теплообміну містить хвилясту поверхню 1 з буртиком 2 та жорстко прикріпленими до поверхні 1 стрижневими елементами 3, висоти яких рівномірно збільшуються за Фіг.1 ходом потоку теплоносія, при цьому до стрижневих елементів 3 прикріплені гофровані смужки 4 з наскрізними отворами перфорації, що виконанні у формі трапецієподібного вікна 5 з пелюстковою стулкою 6, яка за допомогою шарніра 7 закріплена на смужці 4 Пристрій для інтенсифікації теплообміну працює наступним чином Потік теплоносія, наприклад, газів з топки водогрійного котла, при русі між зігнутими у короб хвилястими пластинами 1 та смужками 4 приводить у коливальний рух шарнірно закріплені пелюсткові стулки 6 у вікнах 5 та і самі гофровані смужки 4 Цей коливальний рух можна розглядати як хвилеподібний, що виникає на поверхні розділу потоків, які рухаються в одному напрямку У підсумку коливань стулок 6 та смужок 4 потік стає турбулентним, а тому процес теплообміну між хвилястою поверхнею 1 та водою (приймачем тепла) навколо поверхні 1, інтенсифікується Інтенсифікації теплообміну сприяє збільшення висоти смужок за ходом потоку теплоносія і хвилястість поверхні теплообмінних пластин (наявність хвиль збільшує площу контакту поверхонь безпосереднього теплообміну) 1979 Фіг. 2 Комп'ютерна верстка А. Крулевський Підписано до друку 05.09.2003 Тираж 39 прим. Міністерство освгги і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м. Київ, МСП, 04655, Україна ТОВ "Міжнародний науковий комитет", вул. Артема, 77, м. Київ, 04050, Україна
