Пристрій для інтенсифікації теплообміну

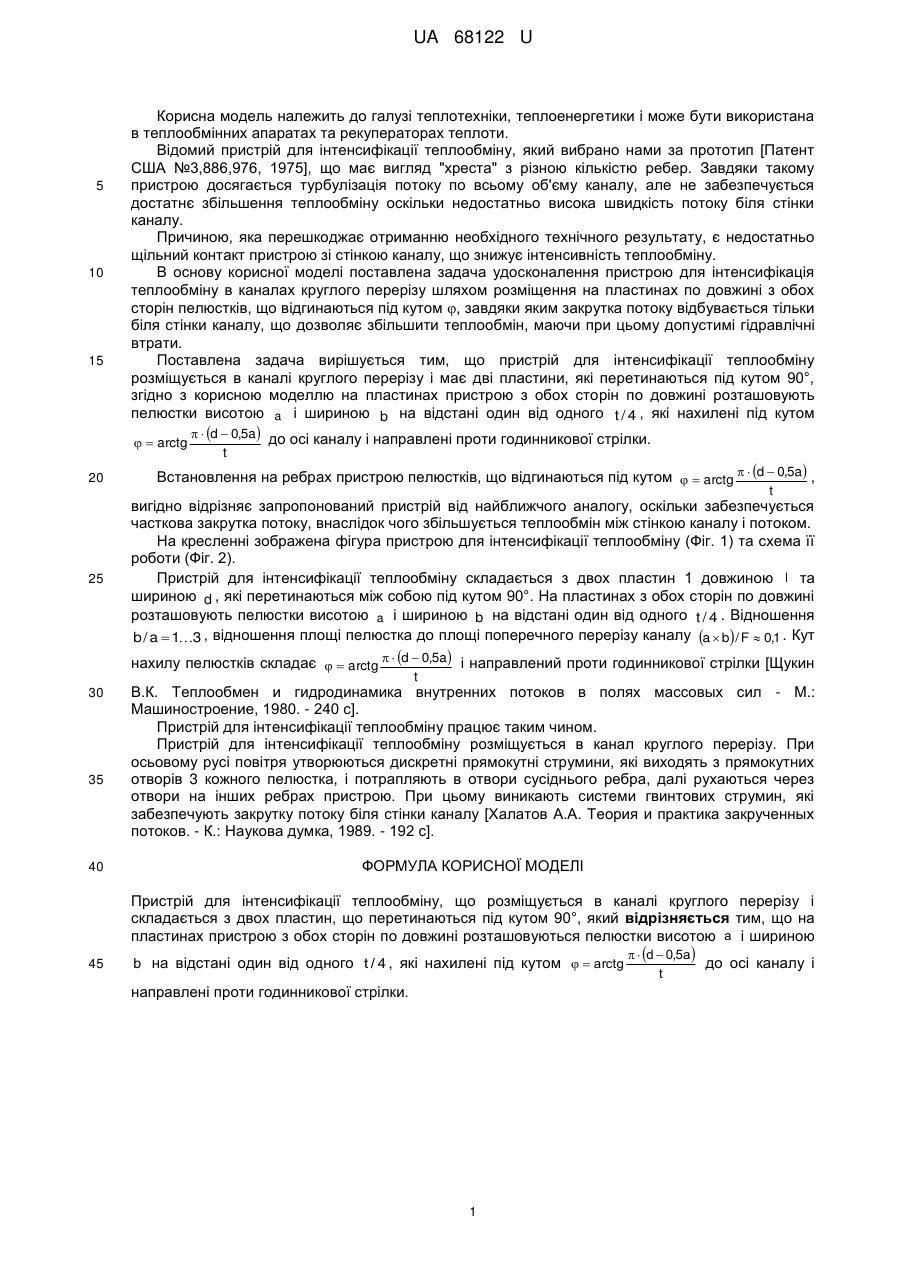

Реферат: UA 68122 U UA 68122 U 5 10 15 Корисна модель належить до галузі теплотехніки, теплоенергетики і може бути використана в теплообмінних апаратах та рекуператорах теплоти. Відомий пристрій для інтенсифікації теплообміну, який вибрано нами за прототип [Патент США №3,886,976, 1975], що має вигляд "хреста" з різною кількістю ребер. Завдяки такому пристрою досягається турбулізація потоку по всьому об'єму каналу, але не забезпечується достатнє збільшення теплообміну оскільки недостатньо висока швидкість потоку біля стінки каналу. Причиною, яка перешкоджає отриманню необхідного технічного результату, є недостатньо щільний контакт пристрою зі стінкою каналу, що знижує інтенсивність теплообміну. В основу корисної моделі поставлена задача удосконалення пристрою для інтенсифікація теплообміну в каналах круглого перерізу шляхом розміщення на пластинах по довжині з обох сторін пелюстків, що відгинаються під кутом , завдяки яким закрутка потоку відбувається тільки біля стінки каналу, що дозволяє збільшити теплообмін, маючи при цьому допустимі гідравлічні втрати. Поставлена задача вирішується тим, що пристрій для інтенсифікації теплообміну розміщується в каналі круглого перерізу і має дві пластини, які перетинаються під кутом 90°, згідно з корисною моделлю на пластинах пристрою з обох сторін по довжині розташовують пелюстки висотою a і шириною b на відстані один від одного t / 4 , які нахилені під кутом   arctg 20   d  0,5a до осі каналу і направлені проти годинникової стрілки. t Встановлення на ребрах пристрою пелюстків, що відгинаються під кутом   arctg   d  0,5a , t 25 вигідно відрізняє запропонований пристрій від найближчого аналогу, оскільки забезпечується часткова закрутка потоку, внаслідок чого збільшується теплообмін між стінкою каналу і потоком. На кресленні зображена фігура пристрою для інтенсифікації теплообміну (Фіг. 1) та схема її роботи (Фіг. 2). Пристрій для інтенсифікації теплообміну складається з двох пластин 1 довжиною l та шириною d , які перетинаються між собою під кутом 90°. На пластинах з обох сторін по довжині розташовують пелюстки висотою a і шириною b на відстані один від одного t / 4 . Відношення b / a  13 , відношення площі пелюстка до площі поперечного перерізу каналу a  b / F  0,1 . Кут нахилу пелюстків складає   arctg   d  0,5a і направлений проти годинникової стрілки [Щукин t 30 35 40 В.К. Теплообмен и гидродинамика внутренних потоков в полях массовых сил - М.: Машиностроение, 1980. - 240 с]. Пристрій для інтенсифікації теплообміну працює таким чином. Пристрій для інтенсифікації теплообміну розміщується в канал круглого перерізу. При осьовому русі повітря утворюються дискретні прямокутні струмини, які виходять з прямокутних отворів 3 кожного пелюстка, і потрапляють в отвори сусіднього ребра, далі рухаються через отвори на інших ребрах пристрою. При цьому виникають системи гвинтових струмин, які забезпечують закрутку потоку біля стінки каналу [Халатов А.А. Теория и практика закрученных потоков. - К.: Наукова думка, 1989. - 192 с]. ФОРМУЛА КОРИСНОЇ МОДЕЛІ Пристрій для інтенсифікації теплообміну, що розміщується в каналі круглого перерізу і складається з двох пластин, що перетинаються під кутом 90°, який відрізняється тим, що на пластинах пристрою з обох сторін по довжині розташовуються пелюстки висотою a і шириною 45 b на відстані один від одного t / 4 , які нахилені під кутом   arctg направлені проти годинникової стрілки. 1   d  0,5a  до осі каналу і t UA 68122 U Комп’ютерна верстка М. Ломалова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
