Апарат з оболонкою для оброблення рідин

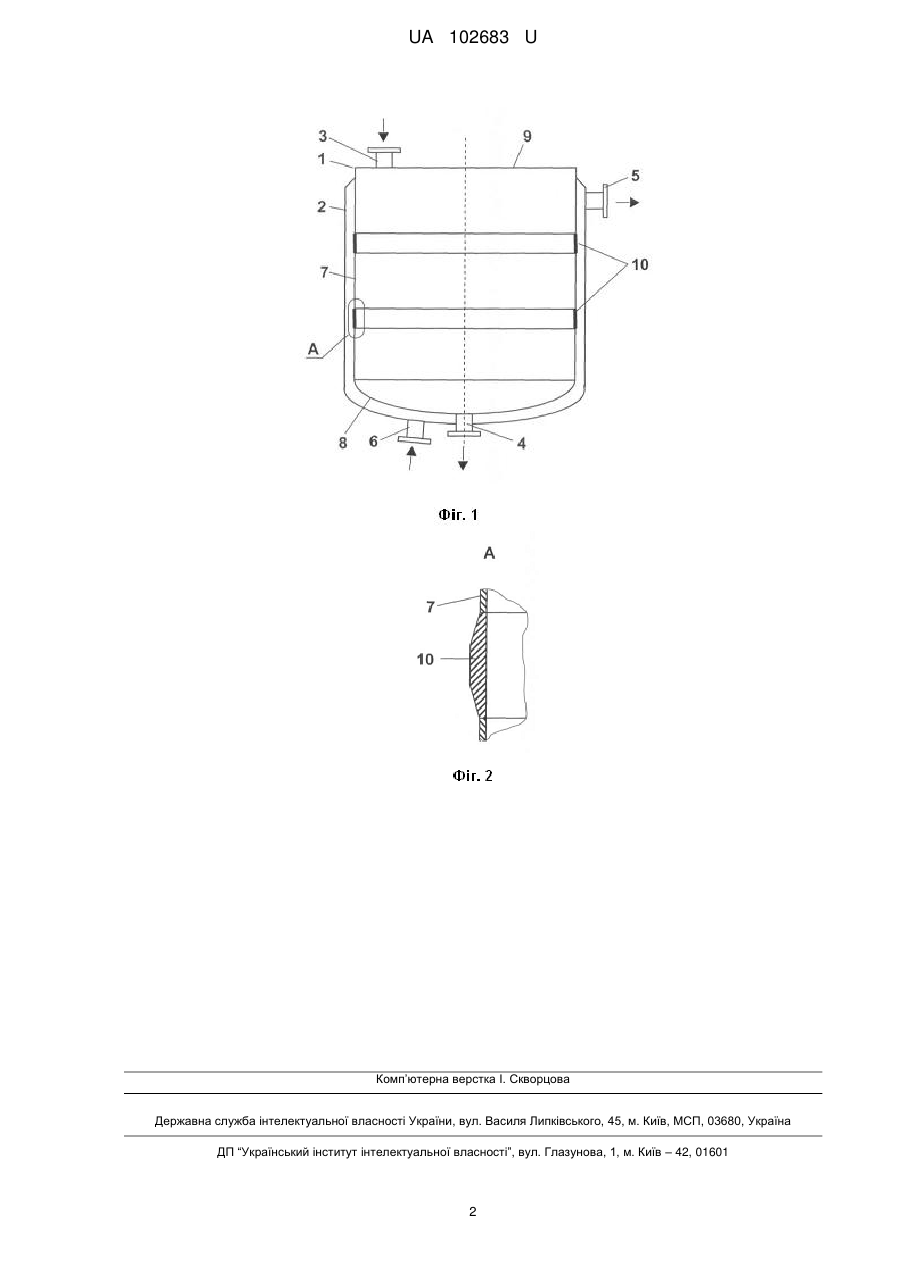

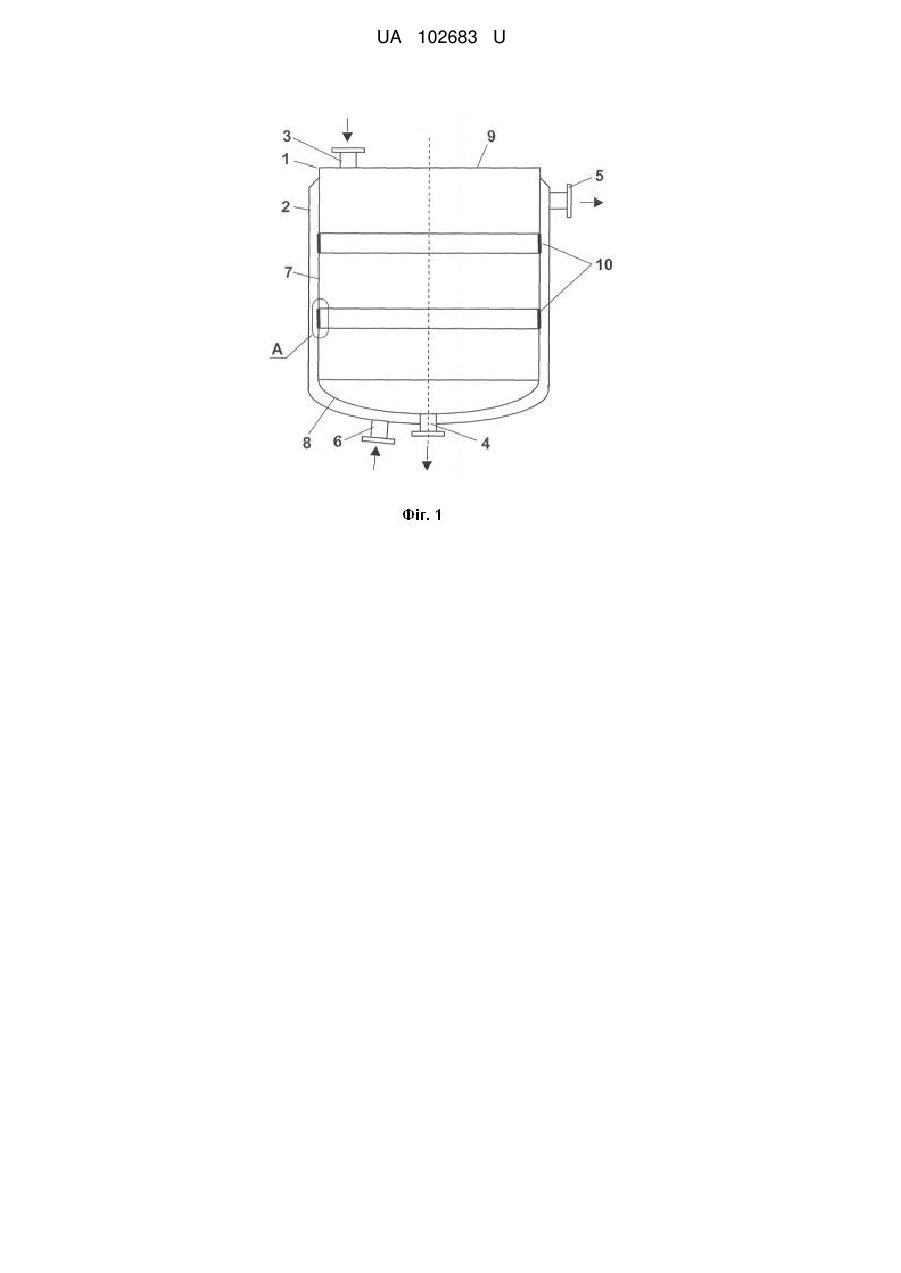

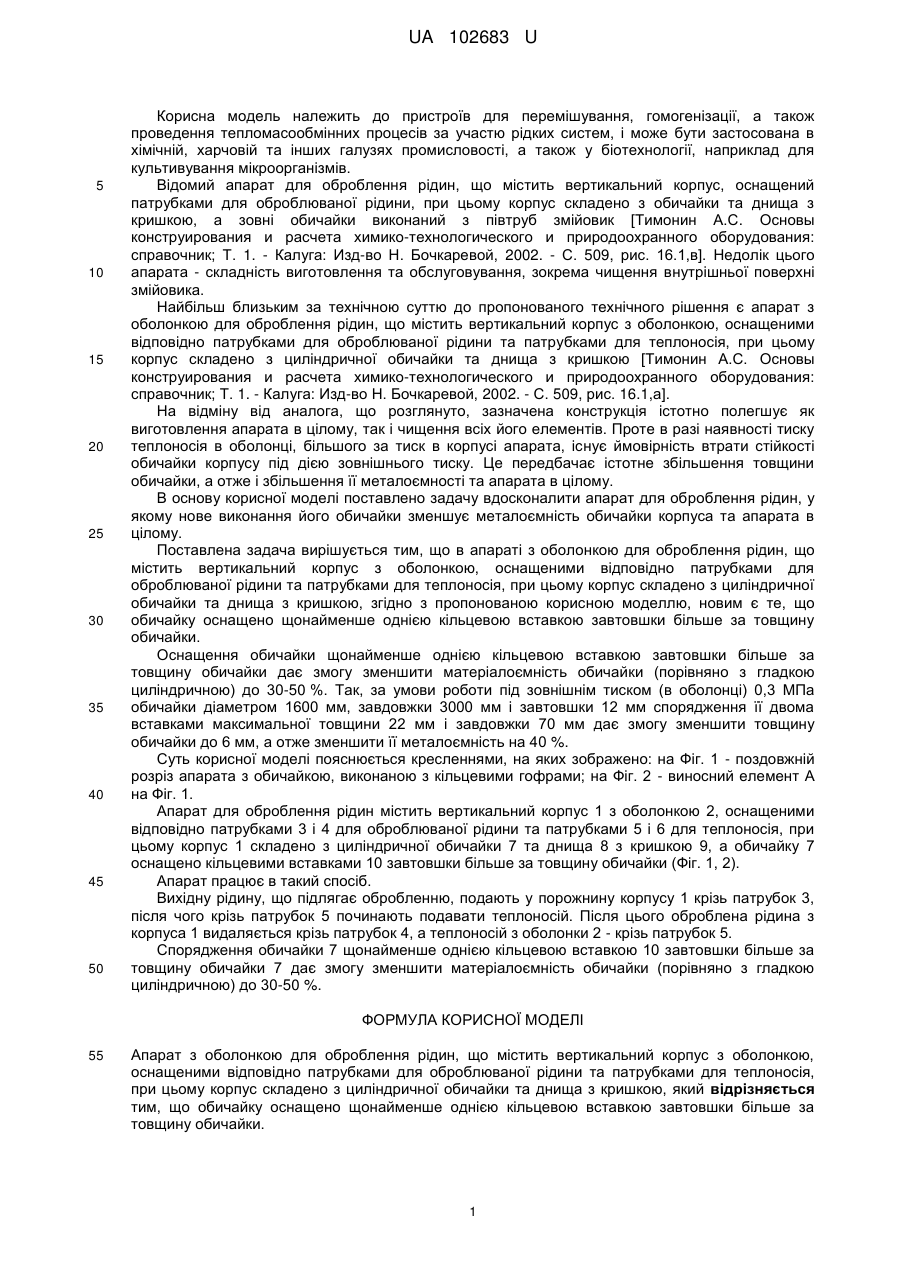

Реферат: Апарат з оболонкою для оброблення рідин містить вертикальний корпус з оболонкою, оснащеними відповідно патрубками для оброблюваної рідини та патрубками для теплоносія, при цьому корпус складено з циліндричної обичайки та днища з кришкою. Обичайку оснащено щонайменше однією кільцевою вставкою завтовшки більше за товщину обичайки. UA 102683 U (12) UA 102683 U UA 102683 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до пристроїв для перемішування, гомогенізації, а також проведення тепломасообмінних процесів за участю рідких систем, і може бути застосована в хімічній, харчовій та інших галузях промисловості, а також у біотехнології, наприклад для культивування мікроорганізмів. Відомий апарат для оброблення рідин, що містить вертикальний корпус, оснащений патрубками для оброблюваної рідини, при цьому корпус складено з обичайки та днища з кришкою, а зовні обичайки виконаний з півтруб змійовик [Тимонин А.С. Основы конструирования и расчета химико-технологического и природоохранного оборудования: справочник; Т. 1. - Калуга: Изд-во Н. Бочкаревой, 2002. - С. 509, рис. 16.1,в]. Недолік цього апарата - складність виготовлення та обслуговування, зокрема чищення внутрішньої поверхні змійовика. Найбільш близьким за технічною суттю до пропонованого технічного рішення є апарат з оболонкою для оброблення рідин, що містить вертикальний корпус з оболонкою, оснащеними відповідно патрубками для оброблюваної рідини та патрубками для теплоносія, при цьому корпус складено з циліндричної обичайки та днища з кришкою [Тимонин А.С. Основы конструирования и расчета химико-технологического и природоохранного оборудования: справочник; Т. 1. - Калуга: Изд-во Н. Бочкаревой, 2002. - С. 509, рис. 16.1,а]. На відміну від аналога, що розглянуто, зазначена конструкція істотно полегшує як виготовлення апарата в цілому, так і чищення всіх його елементів. Проте в разі наявності тиску теплоносія в оболонці, більшого за тиск в корпусі апарата, існує ймовірність втрати стійкості обичайки корпусу під дією зовнішнього тиску. Це передбачає істотне збільшення товщини обичайки, а отже і збільшення її металоємності та апарата в цілому. В основу корисної моделі поставлено задачу вдосконалити апарат для оброблення рідин, у якому нове виконання його обичайки зменшує металоємність обичайки корпуса та апарата в цілому. Поставлена задача вирішується тим, що в апараті з оболонкою для оброблення рідин, що містить вертикальний корпус з оболонкою, оснащеними відповідно патрубками для оброблюваної рідини та патрубками для теплоносія, при цьому корпус складено з циліндричної обичайки та днища з кришкою, згідно з пропонованою корисною моделлю, новим є те, що обичайку оснащено щонайменше однією кільцевою вставкою завтовшки більше за товщину обичайки. Оснащення обичайки щонайменше однією кільцевою вставкою завтовшки більше за товщину обичайки дає змогу зменшити матеріалоємність обичайки (порівняно з гладкою циліндричною) до 30-50 %. Так, за умови роботи під зовнішнім тиском (в оболонці) 0,3 МПа обичайки діаметром 1600 мм, завдовжки 3000 мм і завтовшки 12 мм спорядження її двома вставками максимальної товщини 22 мм і завдовжки 70 мм дає змогу зменшити товщину обичайки до 6 мм, а отже зменшити її металоємність на 40 %. Суть корисної моделі пояснюється кресленнями, на яких зображено: на Фіг. 1 - поздовжній розріз апарата з обичайкою, виконаною з кільцевими гофрами; на Фіг. 2 - виносний елемент А на Фіг. 1. Апарат для оброблення рідин містить вертикальний корпус 1 з оболонкою 2, оснащеними відповідно патрубками 3 і 4 для оброблюваної рідини та патрубками 5 і 6 для теплоносія, при цьому корпус 1 складено з циліндричної обичайки 7 та днища 8 з кришкою 9, а обичайку 7 оснащено кільцевими вставками 10 завтовшки більше за товщину обичайки (Фіг. 1, 2). Апарат працює в такий спосіб. Вихідну рідину, що підлягає обробленню, подають у порожнину корпусу 1 крізь патрубок 3, після чого крізь патрубок 5 починають подавати теплоносій. Після цього оброблена рідина з корпуса 1 видаляється крізь патрубок 4, а теплоносій з оболонки 2 - крізь патрубок 5. Спорядження обичайки 7 щонайменше однією кільцевою вставкою 10 завтовшки більше за товщину обичайки 7 дає змогу зменшити матеріалоємність обичайки (порівняно з гладкою циліндричною) до 30-50 %. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 Апарат з оболонкою для оброблення рідин, що містить вертикальний корпус з оболонкою, оснащеними відповідно патрубками для оброблюваної рідини та патрубками для теплоносія, при цьому корпус складено з циліндричної обичайки та днища з кришкою, який відрізняється тим, що обичайку оснащено щонайменше однією кільцевою вставкою завтовшки більше за товщину обичайки. 1 UA 102683 U Комп’ютерна верстка І. Скворцова Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
