Апарат для оброблення рідин

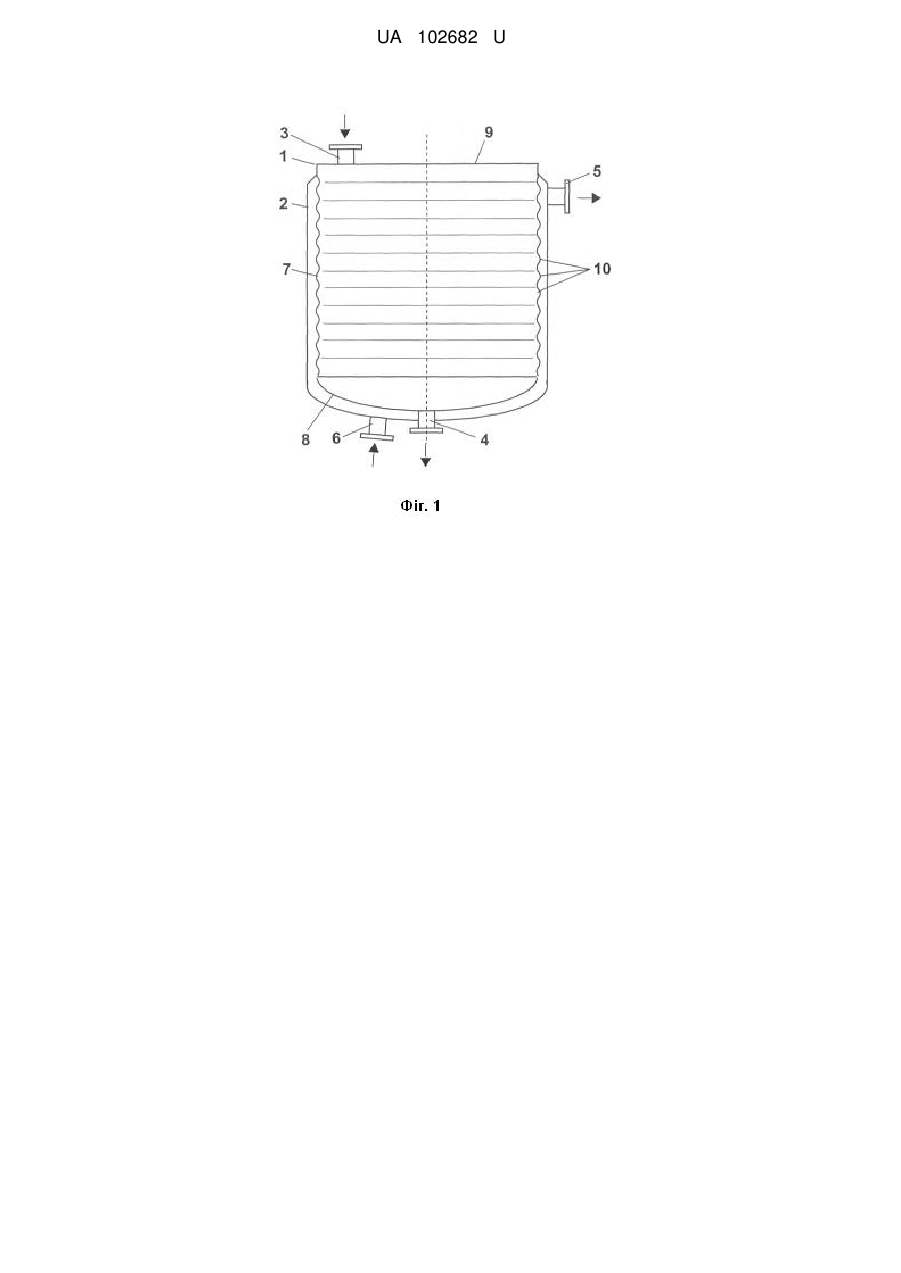

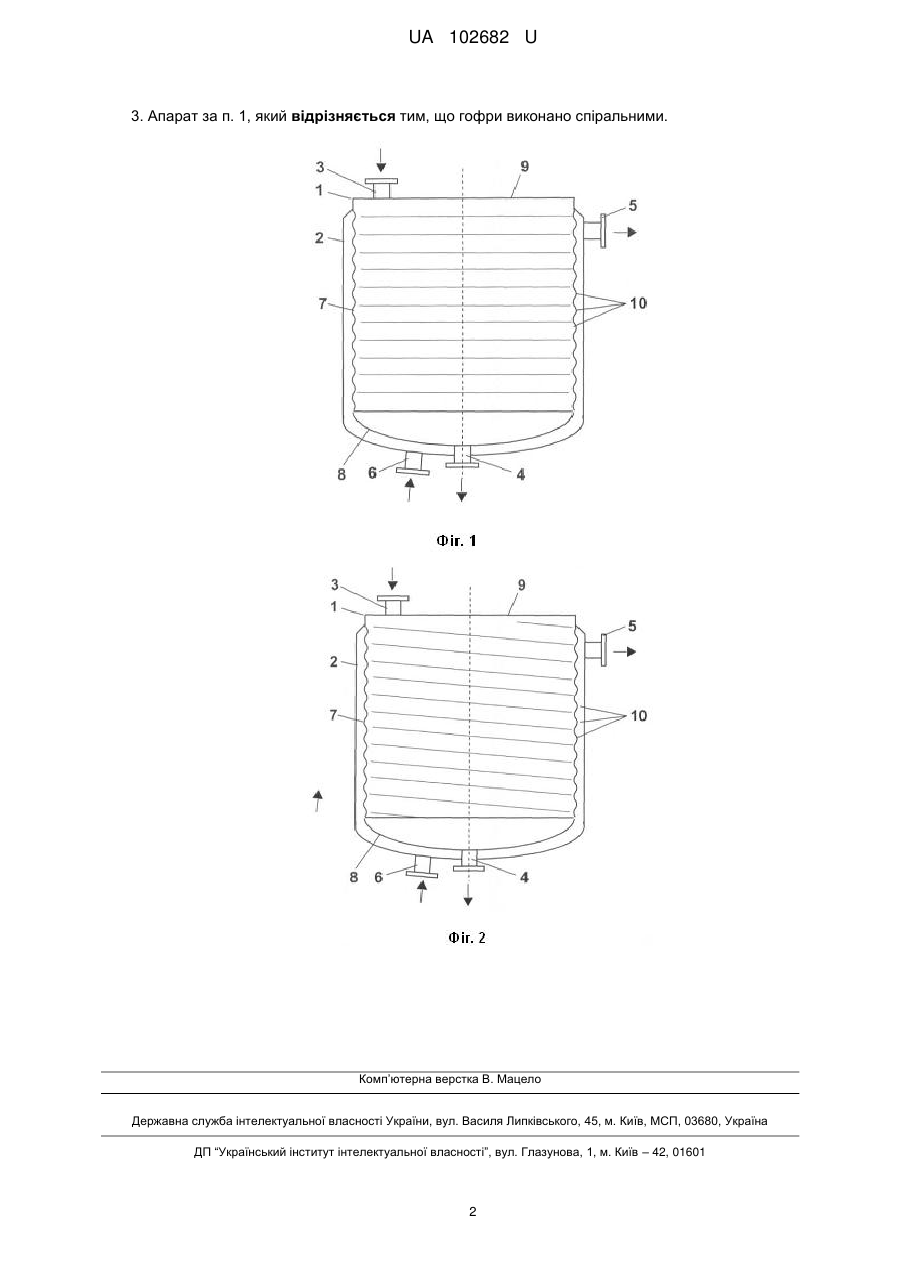

Реферат: Апарат для оброблення рідин містить вертикальний корпус з оболонкою, оснащені відповідно патрубками для оброблюваної рідини та патрубками для теплоносія. Корпус складено з обичайки та днища з кришкою. Обичайку виконано з поперечними гофрами кільцевої або спіральної форми. UA 102682 U (12) UA 102682 U UA 102682 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до пристроїв для перемішування, гомогенізації, а також проведення тепломасообмінних процесів за участю рідких систем, і може бути застосована в хімічній, харчовій та інших галузях промисловості, а також у біотехнології, наприклад для культивування мікроорганізмів. Відомий апарат для оброблення рідин, що містить вертикальний корпус, оснащений патрубками для оброблюваної рідини, причому корпус складено з обичайки та днища з кришкою, а зовні обичайки виконаний з півтруб змійовик [Тимонин А.С. Основы конструирования и расчета химико-технологического и природоохранного оборудования: справочник. - Т. 1. - Калуга: Изд-во Н. Бочкаревой, 2002. - С. 509, рис. 16.1, в]. Недолік цього апарата - складність виготовлення та обслуговування, зокрема чищення внутрішньої поверхні змійовика. Найбільш близьким за технічною суттю до корисної моделі є апарат для оброблення рідин, що містить вертикальний корпус з оболонкою, оснащеними відповідно патрубками для оброблюваної рідини та патрубками для теплоносія, причому корпус складено з обичайки та днища з кришкою [Тимонин А.С. Основы конструирования и расчета химико-технологического и природоохранного оборудования: справочник. - Т. 1. - Калуга: Изд-во Н. Бочкаревой, 2002. - С. 509, рис. 16.1, а]. На відміну від аналога, що розглянуто, зазначена конструкція суттєво полегшує як виготовлення апарата в цілому, так і чищення всіх його елементів. Проте в разі наявності тиску теплоносія в оболонці, більшого за тиск в корпусі апарата, існує ймовірність втрати стійкості обичайки корпуса під дією зовнішнього тиску. Це передбачає суттєве збільшення товщини обичайки, а отже і збільшення її металоємності та апарата в цілому. В основу корисної моделі поставлена задача вдосконалити апарат для оброблення рідин, у якому нове виконання його обичайки зменшує металоємність апарата та підвищує ефективність теплообміну в ньому. Поставлена задача вирішується тим, що в апараті для оброблення рідин, що містить вертикальний корпус з оболонкою, оснащеними відповідно патрубками для оброблюваної рідини та патрубками для теплоносія, причому корпус складено з обичайки та днища з кришкою, згідно з корисною моделлю, обичайку виконано з поперечними гофрами. У найприйнятніших прикладах виконання апарата гофри виконано кільцевими або спіральними. Виконання обичайки з поперечними гофрами (кільцевими або спіральними) за рахунок збільшення її жорсткості дає змогу зменшити матеріалоємність обичайки (порівняно з гладкою циліндричною) до 40 %. Крім того наявність гофрів поліпшує ефективність та інтенсивність теплообміну з боку обох поверхонь обичайки (як за рахунок збільшення поверхні теплообміну, так і за рахунок турбулізації потоків оброблюваної рідини в корпусі й теплоносія в оболонці апарата). Суть корисної моделі пояснюється кресленнями, на яких зображено: на Фіг. 1 - поздовжній розріз апарата з обичайкою, виконаною з кільцевими гофрами, на Фіг. 2 - те саме, з обичайкою, виконаною зі спіральними гофрами. Апарат для оброблення рідин містить вертикальний корпус 1 з оболонкою 2, оснащеними відповідно патрубками 3 і 4 для оброблюваної рідини та патрубками 5 і 6 для теплоносія, причому корпус 1 складено з обичайки 7 та днища 8 з кришкою 9, а обичайку 7 виконано з поперечними гофрами 10, які при цьому можуть бути виконано кільцевими (Фіг. 1) або спіральними (Фіг. 2). Апарат працює в такий спосіб. Вихідну рідину, що підлягає обробленню, подають у порожнину корпуса 1 крізь патрубок 3, після чого крізь патрубок 5 починають подавати теплоносій. Після цього оброблена рідина з корпуса 1 видаляється крізь патрубок 4, а теплоносій з оболонки 2 - крізь патрубок 5. Виконання обичайки 7 з поперечними гофрами 10 (кільцевими або спіральними) за рахунок збільшення її жорсткості дає змогу до 40 % зменшити матеріалоємність обичайки (порівняно з гладкою циліндричною). Крім того наявність гофрів 10 поліпшує ефективність та інтенсивність теплообміну з боку обох поверхонь обичайки. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 60 1. Апарат для оброблення рідин, що містить вертикальний корпус з оболонкою, оснащені відповідно патрубками для оброблюваної рідини та патрубками для теплоносія, причому корпус складено з обичайки та днища з кришкою, який відрізняється тим, що обичайку виконано з поперечними гофрами. 2. Апарат за п. 1, який відрізняється тим, що гофри виконано кільцевими. 1 UA 102682 U 3. Апарат за п. 1, який відрізняється тим, що гофри виконано спіральними. Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
